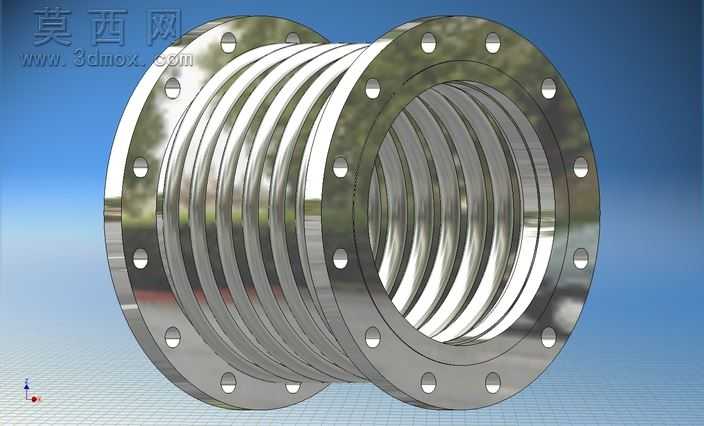

14寸NPS法兰式金属波纹膨胀节

本作品为14英寸NPS规格法兰式金属膨胀节三维模型，建模过程严格遵循军标DE电网德14英寸第150条射频POR 16-1/2德长相关参数要求，首先在Autodesk Inventor中完成整体结构的参数化草图绘制，精准定位两端法兰的螺栓孔分布圆直径、孔位数量、孔径尺寸，确保法兰端面的平面度公差符合管路连接的密封要求。建模时先构建两端带颈法兰实体，对法兰密封面、螺栓孔倒角、颈部过渡圆弧逐一进行特征细化，还原法兰锻造结构的真实形态；中部波纹管部分采用螺旋扫掠特征生成基础波纹轮廓，逐圈调整波纹的波高、波距、壁厚参数，保证波纹段的轴向伸缩、径向偏移补偿能力符合设计预期，同时对波纹管与两端法兰的焊接过渡区域做平滑处理，还原实际焊接工艺的衔接结构。材质渲染阶段，为整体模型赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，模拟金属膨胀节表面的金属光泽与加工纹理，对法兰端面的密封区域做细微的粗糙度区分，还原密封面的机加工质感；场景搭建时采用淡蓝色渐变背景配合柔和的环境光，多角度打光突出波纹管的层叠结构与法兰的螺栓孔细节，通过光影对比清晰展现膨胀节的整体轮廓与各部分结构比例。设计过程中重点考量了膨胀节在射频工况、电网管路系统中的补偿需求，通过参数化建模保证各部分尺寸的可调整性，既还原了金属膨胀节的真实工业结构，也通过渲染效果直观呈现产品的金属质感与装配形态，模型结构完整，各部件衔接逻辑符合实际工业产品的生产装配要求，能够直观展示法兰式金属膨胀节的构造特点，可用于管路系统的装配校验、产品展示等场景。
