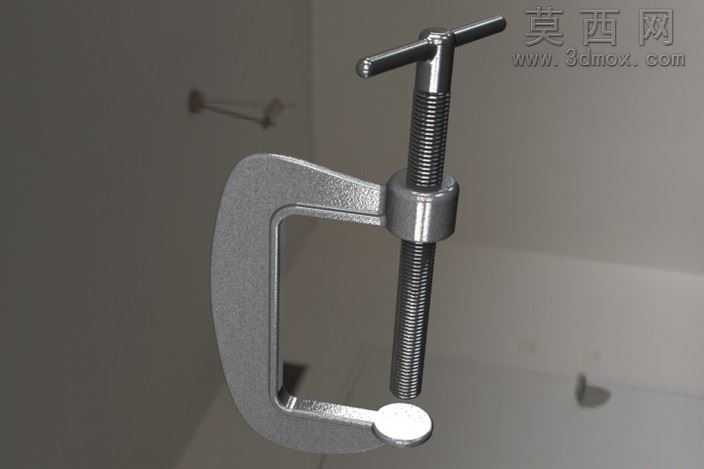

本作品为金属G型夹紧夹具的三维设计成果,建模阶段采用SolidWorks完成全参数化特征构建,首先绘制C型夹臂的轮廓草图,通过拉伸、倒圆角、拔模等特征命令生成夹臂主体,针对夹臂受力集中的弯折区域做了加厚过渡处理,保证结构强度符合手动夹紧作业的受力需求。夹臂顶端的螺纹座采用同轴心配合与夹臂本体整合,通过螺旋线扫描生成梯形传动螺纹,匹配T型转动手柄的传动结构,手柄两端做了防滑滚花的纹理特征模拟,还原实际操作时的握持触感。下方的压头部分设计为可转动的圆垫结构,通过间隙配合与螺杆底端连接,夹紧作业时压头可随工件表面自适应微调角度,避免压伤工件表面,同时增大接触摩擦力提升夹紧稳定性。材质渲染阶段,整体夹体赋予哑光铸铁材质,调整材质的粗糙度、金属度参数还原铸铁件的磨砂金属质感,螺纹部分做了轻微的机加工亮面处理,区分出螺杆的切削加工面与夹臂的铸造表面差异,压头的接触垫赋予硬质尼龙材质,添加细微的磨损纹理提升真实感,场景内添加柔和的环境光与定向补光,渲染出金属表面的自然明暗过渡,清晰呈现夹具的结构层次。设计思路上围绕手动夹紧的实用场景展开,整体结构遵循传统G型夹的成熟力学结构,优化了夹臂开口的纵深比例,兼顾大尺寸工件的夹持空间与夹臂的抗形变能力,螺杆的行程设计覆盖常规五金加工、木工固定、工件粘接等场景的常用夹持厚度,T型手柄的力臂长度经过适配调整,无需额外工具即可通过手动旋转输出足够的夹紧力,各活动部件的配合间隙预留合理,既保证螺杆转动顺畅无卡滞,又避免间隙过大导致夹紧时出现晃动偏移,整体模型完整还原了实体金属板夹的全部结构细节,可用于工装设计参考、五金工具结构演示、装配教学演示等场景。
