680毫米行程碳钢伸缩导轨三维设计

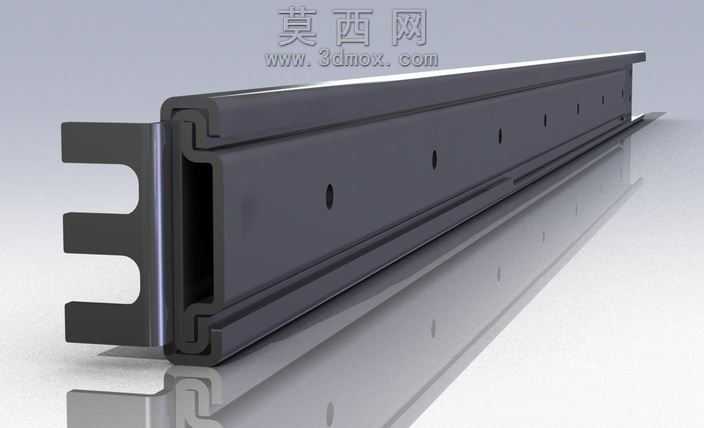

本作品为行程680毫米的碳钢材质伸缩导轨三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对导轨的多层嵌套滑动结构进行拆解，从最外侧的固定安装轨开始，依次完成中间过渡轨、内侧活动轨的截面轮廓绘制，通过拉伸凸台命令生成各轨体的基础实体，针对安装端的三齿形卡位结构，采用草图切除拉伸的方式精准加工出卡位槽与定位缺口，保证安装时的卡接定位精度。建模过程中严格控制各层轨体的配合间隙，对轨体间的滑动接触面预留合理的公差空间，同时在各轨体对应位置通过线性阵列命令加工出等距分布的安装定位孔，孔位间距与孔径参数符合常规工业安装标准，方便后续实际生产中的螺丝固定装配。材质与渲染阶段，针对碳钢材质的特性进行参数调试，为金属轨体赋予哑光冷轧钢材质，调整金属粗糙度参数至0.35左右，还原工业碳钢导轨表面的细微磨砂质感，同时添加轻微的环境反射效果，避免材质过于塑料化；渲染场景采用浅灰色反光地面，搭配柔和的侧上方打光，通过光影层次凸显导轨的多层嵌套结构轮廓，对导轨的弯折边缘添加细微的倒角高光，还原金属加工后的边缘质感，同时在导轨下方添加柔和的倒影效果，提升整体渲染图的真实感。结构设计上，这款伸缩导轨采用三节嵌套式结构，完全伸展后总行程可达680毫米，外侧轨体的三齿安装结构可直接卡入对应设备的安装卡槽，无需额外复杂固定即可实现快速预装，轨体侧面的等距安装孔可适配不同规格的紧固螺丝，满足多场景安装需求；各层轨体之间的滑动接触面采用平滑过渡设计，避免滑动过程中出现卡顿，整体结构承重性能优异，可应用于工业抽屉、设备伸缩舱、重型机柜等需要长行程直线滑动的场景。设计过程中充分考虑了实际使用中的结构强度，对轨体的弯折部位做了加厚处理，避免长期承重出现形变，同时对各滑动接触面的边缘做了圆角处理，减少滑动过程中的磨损，延长导轨的使用寿命。
