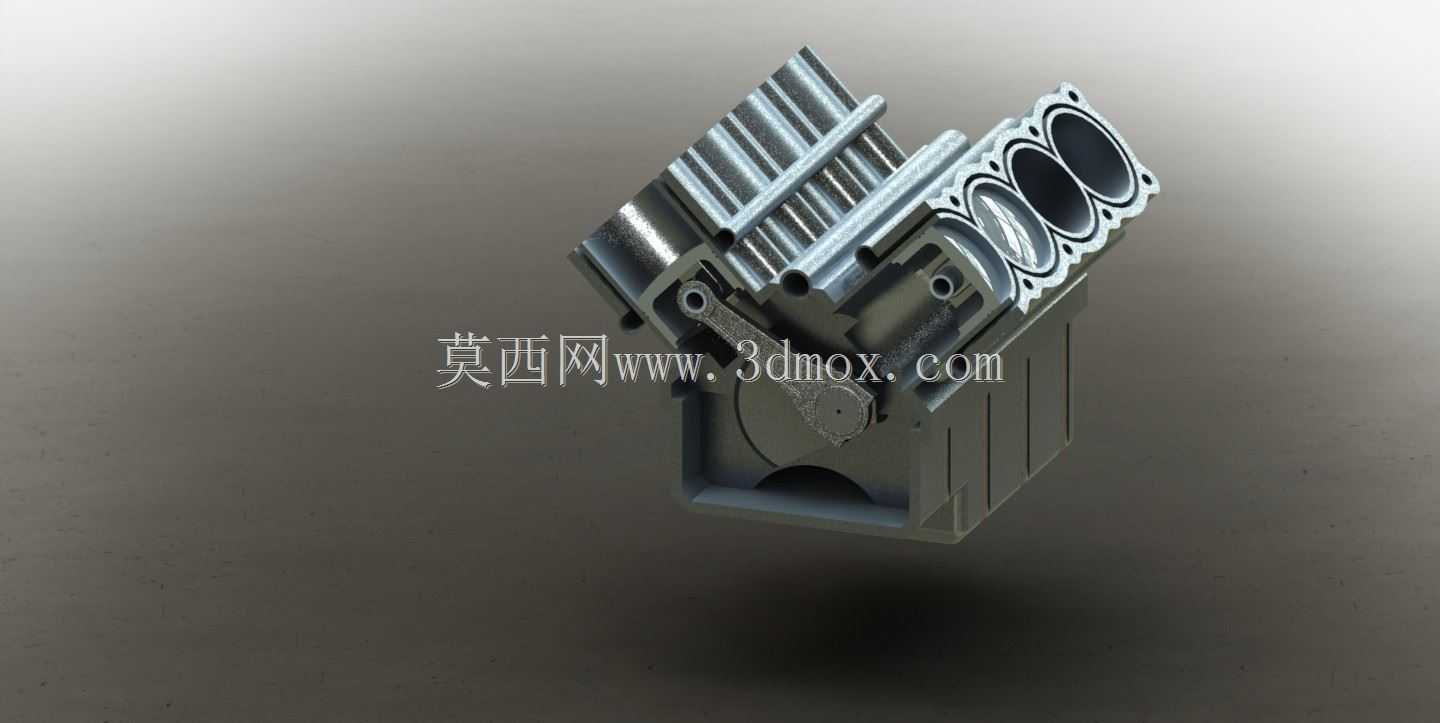

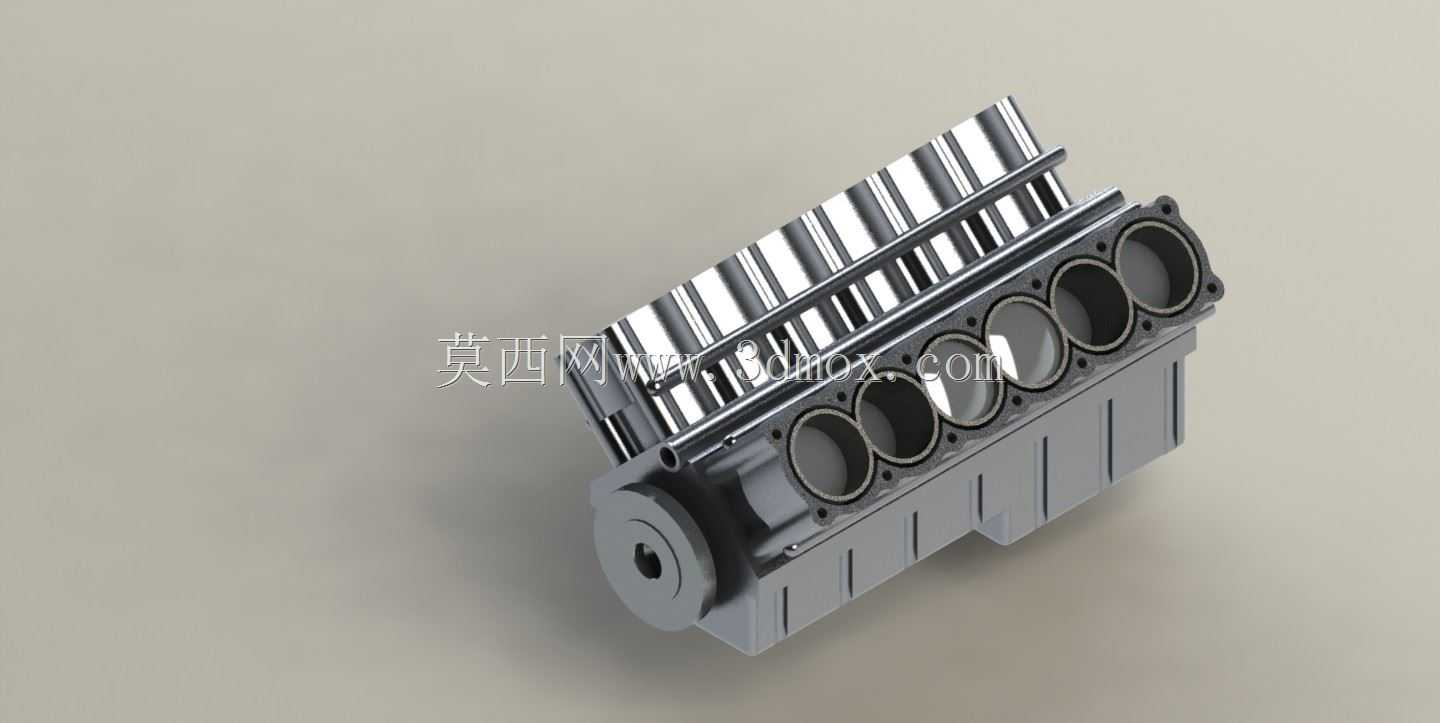

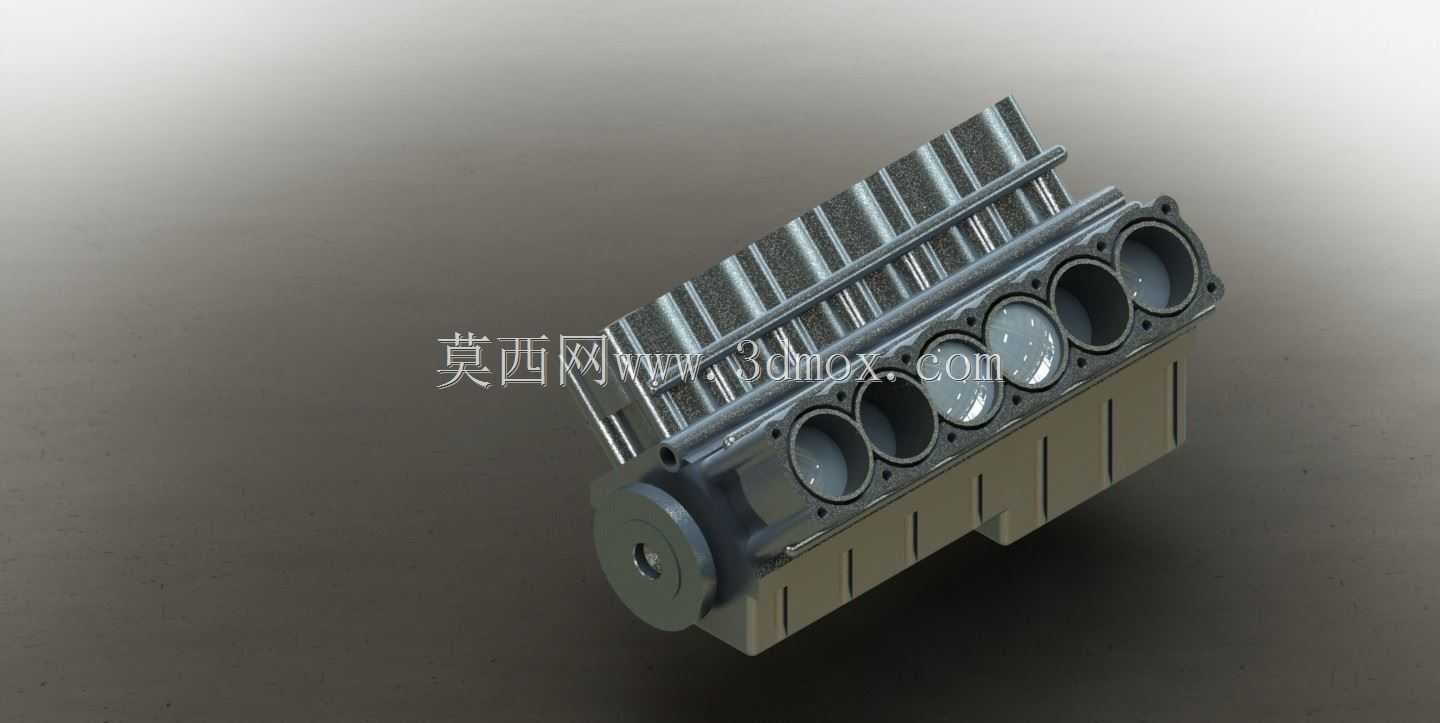

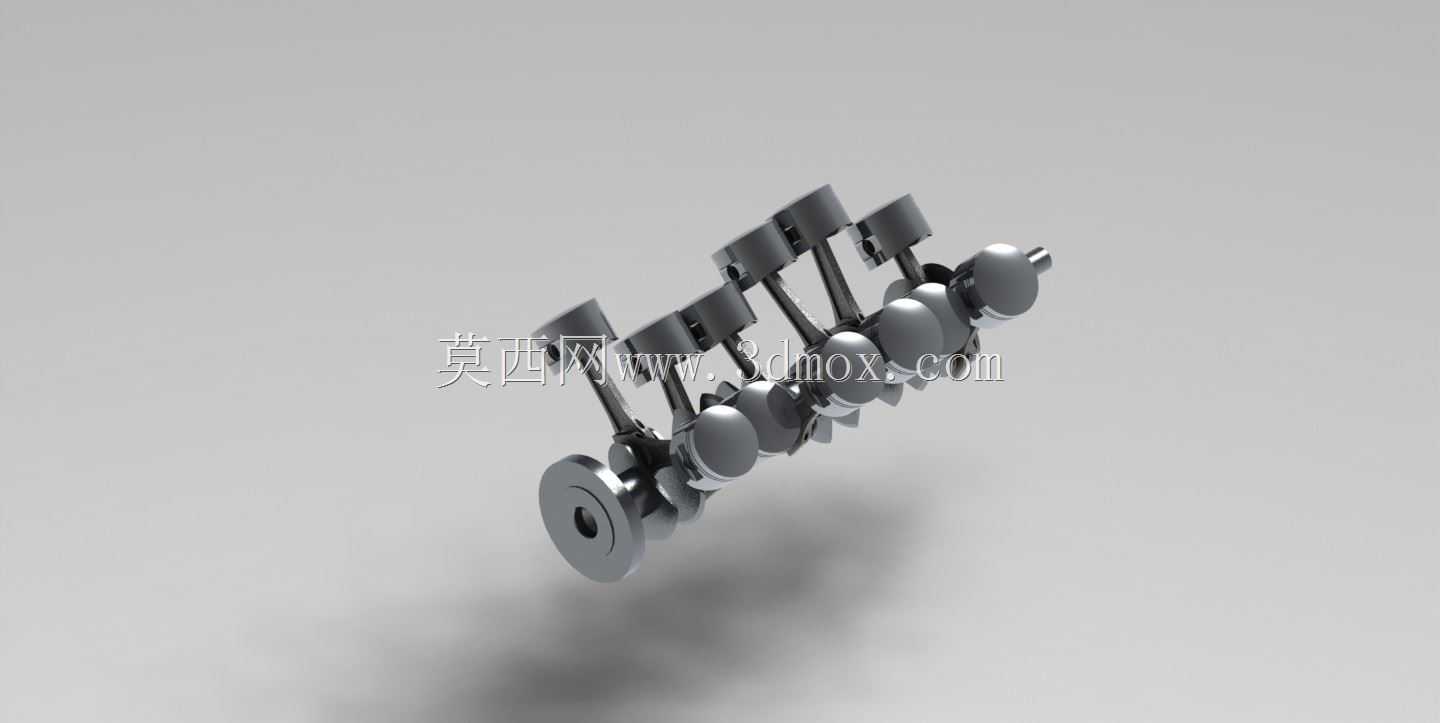

V型十二缸内燃机缸体总成结构展示

　　在高端乘用车辆、高性能赛车以及重型特种动力装备的动力系统选型中，V型十二缸动力单元始终是大排量高功率输出场景的核心选择，这类动力装置通过两列呈60度夹角排布的气缸结构，在兼顾运转平顺性的同时，能够在有限的机舱横向空间内实现更大的总排量，相比直列六缸或V8结构，V12的做功间隔角更小，曲轴运转时的动平衡表现更优，无需额外加装大尺寸平衡轴即可抵消一阶、二阶往复惯性力，在高转速工况下的振动控制表现远优于同排量的其他缸体布局形式。

　　从结构设计的角度来看，这套缸体总成采用了分体式曲轴箱配合湿式缸套的设计思路，两列气缸的夹角经过反复校核，既保证了进气歧管、排气歧管的布置空间，也能让整体重心高度控制在合理范围内，避免因缸体夹角过大导致整机宽度超标，或是夹角过小带来的进气干涉、冷却流道布置困难问题。缸体上部的凸轮轴安装座采用了集成式设计，将凸轮轴轴颈支撑、润滑油道、气门挺柱腔整合在缸盖安装平面下方，减少了额外密封面的数量，降低了长期使用过程中出现机油渗漏、冷却液渗漏的概率。

　　在实际应用场景中，这类V12动力单元除了搭载于高端豪华乘用车、场地赛车之外，也会经过适配改造后用于固定电站的应急发电机组、大型船舶的辅助动力单元，以及部分重型矿山设备的动力源，不同场景下的安装边界存在明显差异：车载场景下需要匹配整车的前纵梁安装孔位，预留出变速箱连接的法兰空间，同时要避让转向机构、冷却管路、线束的走线路径；固定电站场景下则需要匹配公共底座的安装定位槽，预留出飞轮端与发电机连接的同轴度调整空间，同时考虑检修时缸盖、活塞组件的拆装操作空间。

　　从外形尺寸与安装边界来看，这套缸体总成的总长度控制在适配纵置后驱车型机舱的范围内，两列气缸的外侧间距经过优化，不会与车辆的翼子板内侧加强梁发生干涉，曲轴前端的皮带轮安装位预留了水泵、发电机、空调压缩机等附件的传动轮系布置空间，曲轴后端的飞轮壳连接法兰采用了标准的SAE接口尺寸，能够适配不同规格的手动、自动变速箱，或是工业场景下的离合器、液力耦合器连接需求。缸体内部的冷却流道采用了分层设计，针对每一列气缸的排气侧设置了独立的冷却液进水通道，保证高负荷工况下每个气缸的冷却均匀性，避免出现局部过热导致的缸套变形、活塞拉缸问题；润滑油道则采用了主油道贯穿曲轴箱的设计，通过分支油道分别向曲轴轴颈、凸轮轴轴颈、活塞冷却喷嘴供给压力机油，在主油道末端设置了机油压力传感器安装位，能够实时监测主油道的机油压力，保障润滑系统的可靠运行。

　　在结构细节处理上，缸体的曲轴箱部分采用了加强筋交错布置的设计，在不额外增加过多壁厚的前提下，提升了缸体整体的结构刚度，能够承受高增压工况下的爆发压力，避免缸体在高负荷下出现形变导致的气缸密封失效问题。每个气缸的缸套采用了合金铸铁材质，表面经过珩磨处理形成网纹结构，能够存储一定量的机油，保证活塞环与缸壁之间的润滑效果，降低摩擦损耗。两列气缸之间的夹角区域预留了点火线圈、高压油管的布置空间，在直喷版本的机型中，这个区域还可以布置高压燃油轨，缩短喷油器与燃油轨之间的连接管路，降低高压燃油的压力波动。

　　对于三维建模与结构设计从业者而言，这类V12缸体模型能够帮助理解大排量多缸内燃机的整体布局逻辑，掌握夹角式缸体的结构设计要点，在进行同类动力装置的适配设计时，可以参考其安装边界尺寸、附件布置思路，平衡动力性能、结构强度与安装空间之间的关系，避免在设计阶段出现空间干涉、结构刚度不足、维护便利性差等问题。在进行整车动力总成匹配时，还需要结合这套缸体的重心位置、悬置安装点坐标，设计匹配的动力悬置结构，进一步隔绝动力单元运转时的振动传递到车架或车身，提升整机的NVH表现。
