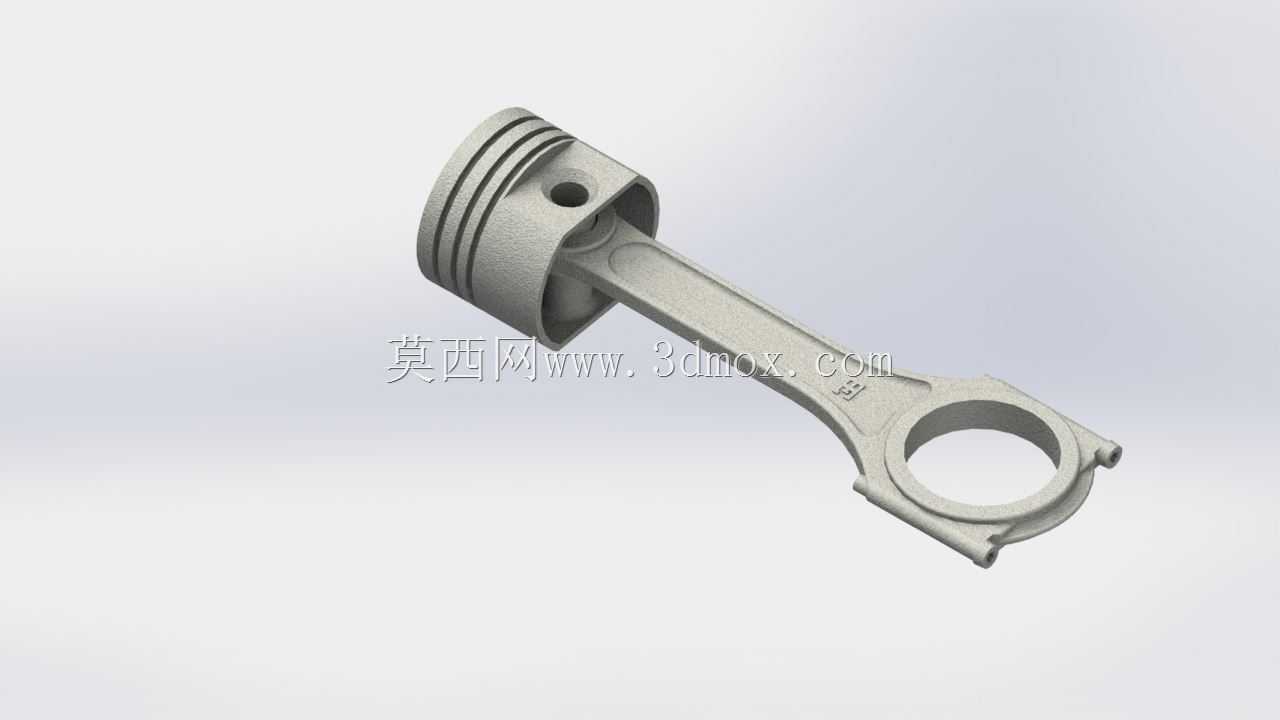

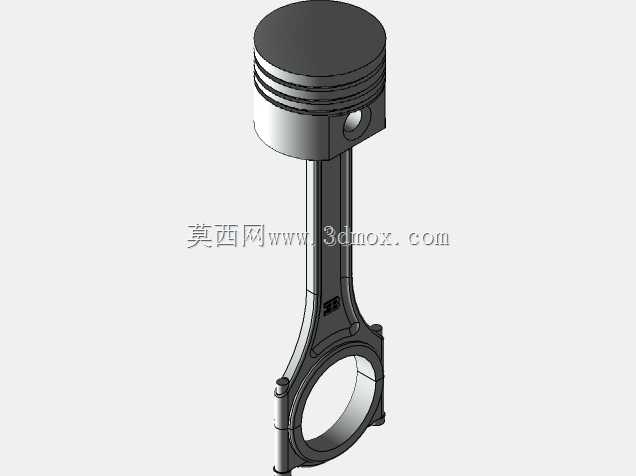

布加迪动力单元活塞连杆组件结构

　　这套活塞连杆组件是高性能内燃动力单元的核心运动部件，主要适配大马力高转速工况下的动力输出需求，常见于高性能乘用车辆、赛道专用动力装置的曲柄连杆机构中，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用。从实际工况适配来看，活塞头部设置有多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室内的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部的凹坑结构是配合燃烧室形状设计的，能够在压缩行程终了时引导混合气形成合理的涡流，提升燃烧效率，适配高增压比下的混合气快速燃烧需求，避免爆震现象的发生。活塞销孔的位置经过偏心设计，

　　能够在活塞换向时减小敲缸异响，提升动力单元运转的平顺性，销孔内部的衬套安装位预留了足够的润滑通道，保证高转速下活塞销与连杆小头的润滑充分，避免干摩擦造成的部件烧蚀。连杆部分采用了工字形截面结构，这种结构设计能够在保证结构强度、抗拉伸抗弯曲能力的前提下，尽可能降低连杆自身的往复运动质量，减小高转速下的惯性力负载，降低曲轴平衡配重的设计难度。连杆大头采用了分体式结构，配合连杆轴瓦安装在曲轴的曲柄销上，结合面的定位结构能够保证连杆盖安装时的位置精度，避免运转过程中出现错位造成轴瓦偏磨。连杆小头的油孔设计能够将曲轴箱内飞溅的润滑油引导至活塞销位置，形成持续的润滑油膜，承受活塞往复运动带来的冲击载荷。从安装边界来看，

　　活塞的外径尺寸需要与气缸内径保持高精度的配合间隙，间隙过大会造成密封不良、敲缸异响，间隙过小则会在热膨胀状态下出现拉缸故障；活塞环的开口间隙、侧隙、背隙都需要按照工况要求匹配，保证热态下的密封性能与运动灵活性。连杆的大小头中心距是决定发动机压缩比的关键参数之一，加工精度需要控制在极小的公差范围内，避免各缸压缩比不一致造成的动力输出不稳。连杆大头的孔径尺寸需要与曲轴曲柄销的直径匹配，轴瓦的过盈量、配合间隙都需要经过严格计算，保证流体润滑状态的形成。在实际装配过程中，连杆螺栓的预紧力需要按照工艺要求精确控制，预紧力不足会造成连杆盖松动脱落引发严重的机械故障，预紧力过大则会造成螺栓塑性变形甚至断裂。

　　这套组件的运动特性直接决定了动力单元的最高转速上限、输出功率与运转可靠性，在设计过程中需要经过多轮的有限元强度校核、运动学仿真，验证不同转速、不同爆发压力下的结构应力分布、变形量，避免应力集中位置出现疲劳断裂。同时还要考虑往复惯性力与旋转惯性力的平衡，通过合理的质量分配，降低动力单元运转时的振动水平，提升整机的NVH表现。在实际使用场景中，这类高性能活塞连杆组件需要承受瞬间超过上百个大气压的燃气爆发压力，以及每分钟数千次往复运动带来的交变载荷，因此材料选择上通常采用高强度铝合金锻造活塞配合合金钢锻造连杆，兼顾轻量化与结构强度，满足高负荷工况下的长期使用需求。活塞裙部的型线设计经过特殊优化，能够在热态下形成理想的圆柱度，保证活塞在气缸内的往复运动导向精准，避免出现偏磨现象，裙部表面的石墨涂层或者二硫化钼涂层能够降低冷启动阶段的摩擦磨损，提升部件的使用寿命。
