二冲程水冷对置式 boxer 动力装置结构

　　在轻型通航动力、小型竞速载具、便携作业机组的动力选型场景里，对置结构的二冲程水冷动力单元一直是紧凑高功率密度需求的优选方案，这套boxer结构的动力装置，从最初的方案草图阶段就把横向尺寸控制、振动抑制、散热效率三个核心指标放在了设计优先级的最前端。不同于直列或者V型结构的动力单元，水平对置的活塞布局让整机的重心可以压到极低的位置，安装到载具上的时候能有效降低整体质心高度，不管是适配小型竞速摩托、轻型自制飞行器还是便携应急发电机组，低重心带来的运行稳定性提升都非常直观。

　　从实际功能逻辑来看，这套二冲程结构省略了独立的配气机构，依靠活塞上下止点的位置变化来完成扫气、排气的时序控制，结构件数量比同排量的四冲程机型少了近三分之一，运动部件的往复惯性力因为对置布局可以实现水平方向的自平衡，运行时的整机振动幅度远小于同功率级的单缸或者直列双缸机型，不需要额外设计厚重的减震安装支架就能实现平稳的动力输出。水冷系统的管路布局沿着缸体的散热鳍片根部做了贴合式的流道设计，冷却水从缸体一侧的总进水口分流到两个对置气缸的水套里，顺着燃烧室周围的环形流道带走燃烧产生的热量，最终从缸头位置的汇流出口排出到外置散热单元，相比风冷结构的同排量机型，持续高负荷运行时的缸温波动可以控制在更小的区间，不会因为长时间满功率输出出现动力衰减或者热变形问题。

　　设计过程中最先敲定的是曲轴的输出端定位，考虑到不同场景的适配需求，动力输出端预留了标准的带轮安装位，既可以通过皮带连接外接负载，也能更换法兰结构直接连接传动轴系，安装边界的尺寸控制上，整机横向宽度控制在适配小型载具车架的范围内，纵向的凸起结构全部做了避让设计，不会和车架、覆盖件产生安装干涉，点火系统的高压走线沿着缸体上方的固定卡槽排布，和高温的缸头表面预留了足够的安全间隙，避免长期高温烘烤导致线束老化。进气端的接口做了标准化的通径设计，可以适配不同规格的化油器或者电喷节气门体，不需要额外做转接法兰就能完成进气系统的匹配，排气口的位置对称分布在缸体两侧，不管是做双侧独立排气还是汇流到单出排气结构，都能找到合适的管路走向。

　　从结构细节来看，活塞的裙部做了石墨涂层处理，降低和缸壁之间的摩擦阻力，曲轴的轴承位采用了过盈配合的安装方式，保证高转速运行下的同轴度，缸体和曲轴箱的结合面采用了多层密封垫片，同时在螺栓孔位置做了密封胶圈的预埋设计，避免二冲程混合油的渗漏问题。润滑系统采用了二冲程机型常见的混合润滑方式，同时在关键的轴承位置预留了独立的储油槽，在突然高负荷转速拉升的时候能保证瞬间的润滑供给，不会出现干磨问题。整机的安装固定点分布在曲轴箱的四个边角位置，安装孔的位置公差控制在±0.1mm范围内，不管是硬连接到机架还是通过减震胶垫连接，都能保证安装位的精准对位，不会出现装配应力。

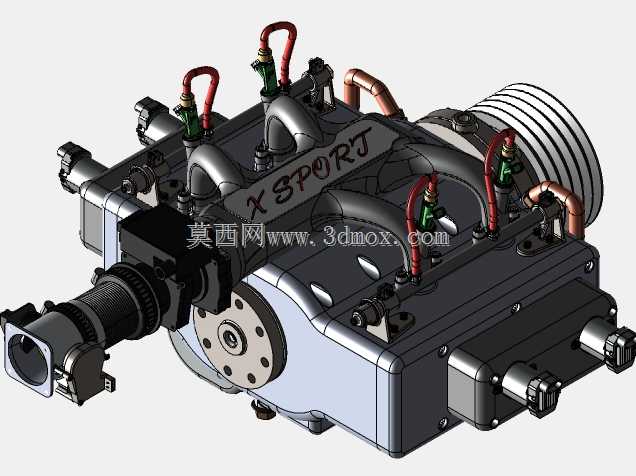

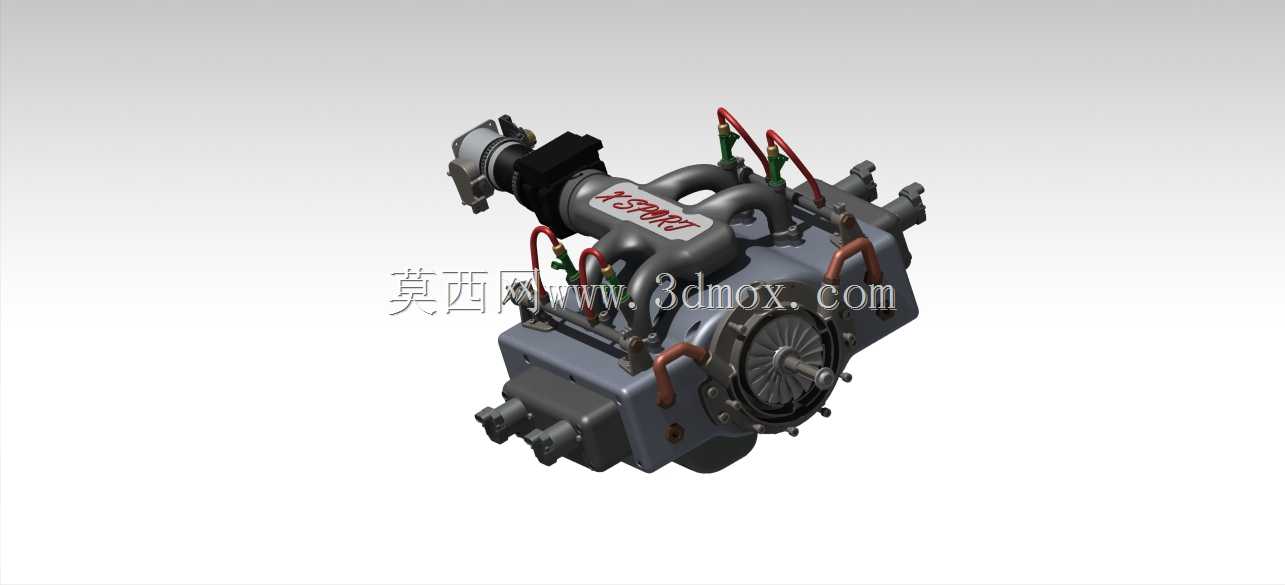

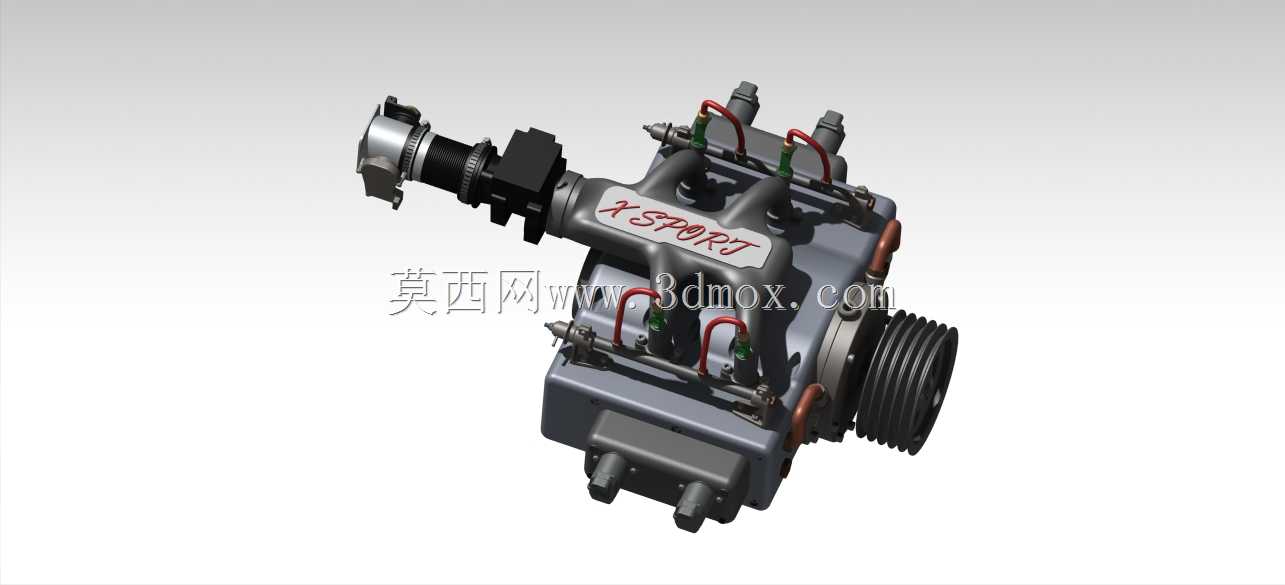

　　在实际的台架验证逻辑里，这套结构的动力输出特性偏向中高转速区间，在常用的工作转速段就能输出峰值扭矩，非常适配需要瞬间动力响应的竞速类载具场景，水冷系统的散热容量预留了20%的冗余量，在夏季高温环境下持续满负荷运行也不会出现开锅问题，对置结构的自平衡特性让整机的怠速运行稳定性表现突出，不需要额外加装平衡轴就能把怠速振动控制在可接受的范围内。对于三维结构设计从业者来说，这套模型完整还原了从缸体水套、曲轴连杆、活塞组件到点火走线、带轮接口的全部细节，不管是做动力系统的匹配选型参考，还是做结构设计的逆向学习，都能清晰看到每个部件的装配关系和设计考量，尤其是水冷流道和缸体的集成设计、安装位的避让逻辑，都能给紧凑动力单元的结构设计提供非常具象的参考。
