低压输入高压发生器电路板结构设计

　　在小型高压供电、静电演示、便携检测设备的开发场景中，这类低压输入的高压升压模块一直是结构设计里容易被忽略但又直接影响整机可靠性的核心部件，很多工程师在做整机布局时只关注高压输出参数，往往忽略了模块本身的结构安装边界、元件排布带来的绝缘隐患，最后打样组装时才发现爬电距离不足、安装孔位干涉、高压端与周边金属件距离过近拉弧的问题。

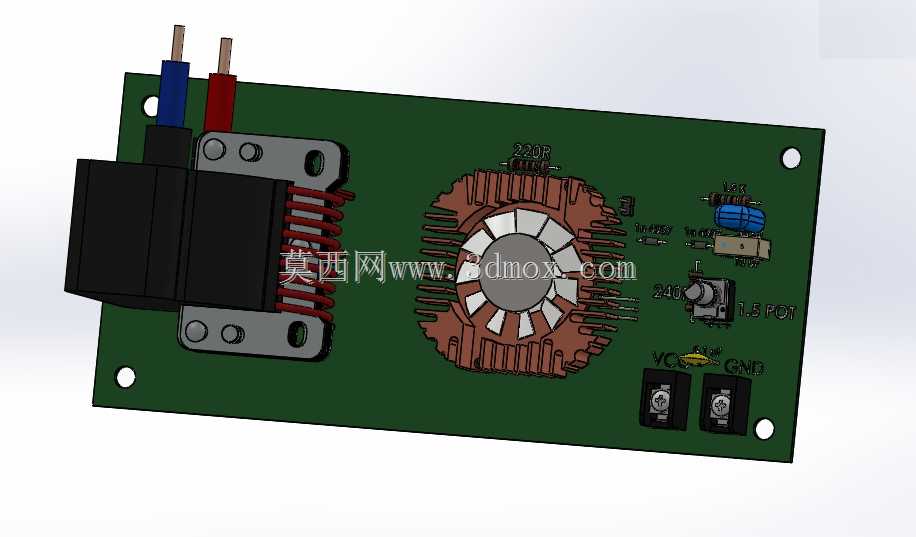

　　从结构设计层面看，这款高压发生器采用标准FR-4环氧玻纤基板作为承载主体，基板四角预留了标准通孔安装位，孔径适配M3规格的尼龙固定螺丝，安装孔边缘做了露铜接地处理，既可以通过螺丝实现基板与设备壳体的等电位连接，也能避免安装时基板受力开裂。基板整体外形为规整矩形，边缘做了R0.8mm的圆角处理，避免组装时割伤线材或操作人员，整体厚度采用1.6mm标准板厚，兼顾结构强度与元件焊接的工艺适配性，不管是波峰焊还是手工补焊都不会出现基板变形的问题。

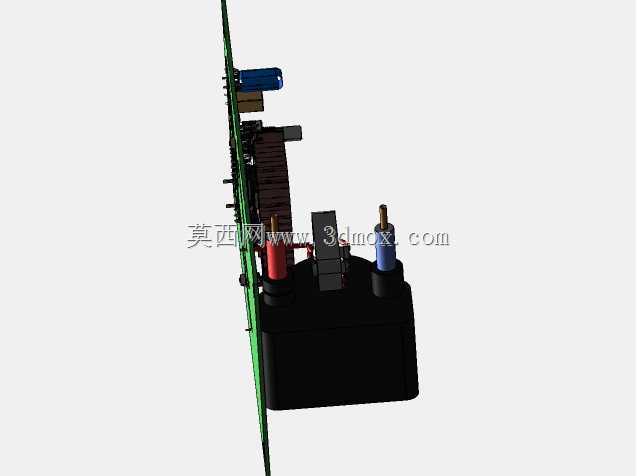

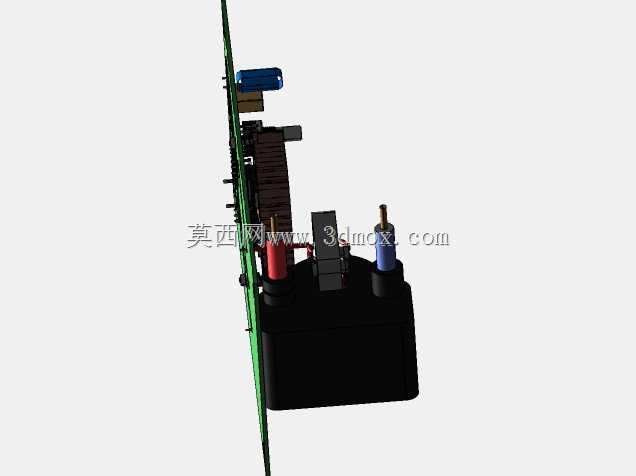

　　核心升压部分采用电视EHT高压线圈搭配定制磁芯的组合结构，线圈绕组采用分层绕制工艺，绕组外侧预留了足够的灌封空间，实际组装时可以填充环氧树脂实现高压绝缘，避免高压绕组与周边低压元件之间出现爬电现象。线圈固定位置通过两个金属压片与基板锁付，压片采用镀锌钢板冲压成型，表面做钝化处理，既可以压紧线圈避免运输、使用过程中受震动移位，也能辅助磁芯散热，降低长时间工作时的磁芯温升。输入侧采用红蓝两色耐高压硅胶线作为输入引线，引线根部做了应力释放结构，焊接点位置预留了热缩管包覆空间，避免拉扯引线时焊点脱焊，输入接线端旁边预留了丝印标识，明确标注正负极位置，避免组装时接反损坏元件。

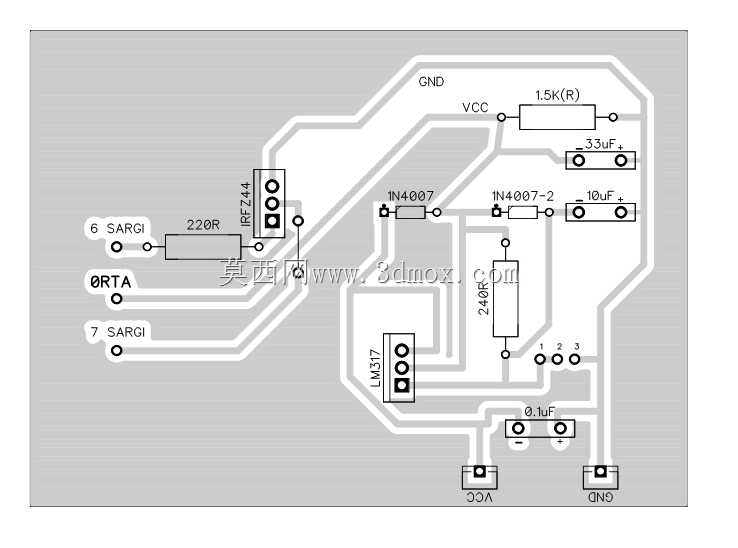

　　输出侧的高压端采用独立的绝缘塑封基座固定，基座采用耐高压PBT材质注塑成型，基座与基板之间通过卡扣加焊盘双重固定，避免高压端受外力歪斜导致与周边元件距离不足。基板上的功率元件排布做了分区处理，高压绕组、高压输出端集中布置在基板一侧，低压控制元件、输入接线端布置在另一侧，高低压区域之间预留了3mm以上的安全隔离带，隔离带上没有布置任何走线或元件，从结构上杜绝高低压之间的击穿风险。板载的电位器、电容、二极管等元件都采用卧式或矮型立式封装，整体元件最高高度不超过线圈顶部高度，避免模块装入设备时与壳体上盖发生干涉，所有元件的焊接焊盘都做了加大处理，提升焊接可靠性，适应震动工况下的使用需求。

　　从实际使用场景来看，这款模块可以适配便携静电发生装置、小型负离子发生器、教学演示高压电源、简易安检设备的高压供电单元，安装时只需要通过四角的固定孔锁在设备内部的绝缘安装柱上，输入侧接5-9V直流供电，输出端即可获得最高25kV的高压输出，最大输出电流2A，足够满足小功率高压设备的供电需求。设计时特意将发热较大的功率元件布置在基板靠近边缘的位置，方便设备内部的空气流通带走热量，不需要额外加装散热片即可满足长时间连续工作的散热需求，磁芯位置预留的散热齿结构也能辅助磁芯散热，避免磁芯饱和导致输出功率下降。

　　在做整机结构适配时，需要注意高压输出端周边10mm范围内不要布置金属元件或走线，模块安装面与设备金属壳体之间要垫1mm以上的绝缘环氧片，避免高压通过基板与壳体之间的空隙放电；输入引线的长度可以根据实际安装位置调整，但要注意引线不要从高压线圈上方跨过，避免引线绝缘层被高压击穿。板载的可调电位器可以微调输出电压的幅值，电位器的调节柄高度与周边元件齐平，组装后可以通过设备壳体上的调节孔直接调整，不需要拆开设备即可完成参数校准。所有元件的选型都兼顾了通用性与可靠性，电阻电容都采用常规0805封装，替换维修方便，高压二极管采用常用的硅堆型号，不需要定制特殊元件，后期维护成本低。
