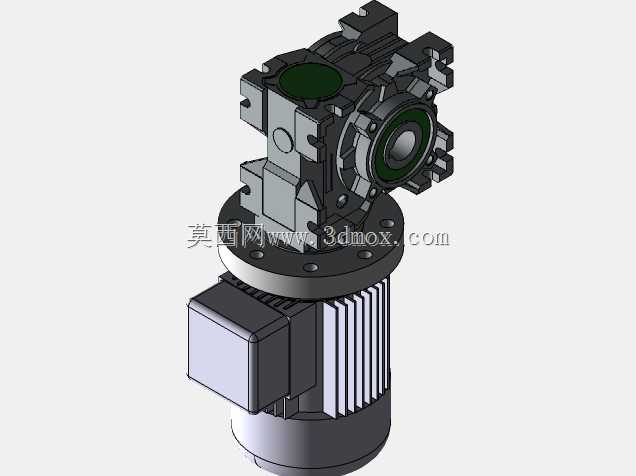

在轻工输送、食品包装、小型自动化生产线的驱动环节,这类集成电机与蜗轮蜗杆减速单元的一体化传动部件,是替代分体式电机加联轴器减速机构的常用选型,尤其适合安装空间局促、对传动反向自锁有要求的工位。从结构布局来看,下部为驱动电机单元,上部直接集成蜗轮蜗杆减速箱体,省去了传统分体安装需要的联轴器、安装底座找正环节,法兰输出端直接对接负载端安装面,能大幅缩减整套驱动机构的轴向占用空间。
设计层面,上部减速箱体采用多面安装位的方体铸造型壳,四个方向均预留了安装螺孔与定位止口,不管是水平卧式安装、垂直立式安装还是侧装,都能直接通过箱体上的安装孔固定,不需要额外制作转接安装板,适配不同设备的机架布局需求。输出端采用法兰式凸缘结构,止口与输出轴的同轴度公差控制在IT7级以内,和负载端的连接法兰对接时,能保证传动轴线的对中精度,避免偏心带来的轴承额外载荷、输出轴密封件过早磨损的问题。蜗杆输入端和电机轴采用直连式配合,取消了中间传动的连接键间隙,传动回差能控制在1度以内,适合有频繁正反转启停要求的工位,比如小型自动化生产线的拨料机构、包装设备的卷膜驱动工位。
下部电机单元的接线盒设置在侧方,接线方向可根据现场布线需求旋转调整,电机外壳采用轴向散热筋结构,散热筋的走向顺着电机立式安装的空气对流方向,即便设备长期连续运行,电机绕组的温升也能控制在F级绝缘允许的范围内。电机和减速箱的连接面采用止口定位加密封胶圈的结构,能防止车间内的粉尘、切削液或者清洗用水渗入连接腔,避免轴承、齿轮副的润滑脂被污染失效。
从安装边界来看,整套部件的最大径向轮廓不超过电机机座的外圆尺寸,上部减速箱的方体轮廓对角尺寸和电机机座外径差值控制在合理范围,在机架上预留安装孔时,只需要按照输出法兰的止口尺寸、安装孔分布圆尺寸加工安装位即可,不需要额外预留过大的操作空间。输出轴的轴伸长度、键槽尺寸都符合通用传动件的安装规范,和市面上常用的链轮、同步带轮、联轴器的连接尺寸完全兼容,选型替换时不需要重新加工负载端的连接零件。
蜗轮蜗杆副采用渐开线圆柱蜗杆匹配锡青铜蜗轮的材质组合,蜗杆表面经过渗碳淬火处理,齿面硬度达到HRC58以上,能保证长期运行的耐磨性能,蜗轮的齿部采用离心铸造工艺,和铸铁轮芯过盈装配,既保证了齿面的减摩特性,又控制了整体的材料成本。减速箱内部采用脂润滑方式,出厂时已经填充了适配宽温域的极压润滑脂,安装角度在任意方向都不会出现润滑脂泄漏的问题,日常维护不需要定期更换润滑油,只需要按照运行周期检查输出轴、输入轴的密封件状态即可。
在实际应用场景中,这类减速电机常被用在小型皮带输送机的驱动辊、自动化立体仓库的轻载堆垛机构、食品加工设备的物料输送工位,因为蜗轮蜗杆结构自带反向自锁特性,当驱动端断电时,负载端不会因为自重出现下滑或者倒转的情况,不需要额外加装制动机构就能满足工位的安全要求,尤其适合垂直升降类的轻载工位,能简化整套设备的安全结构设计。设计建模时,需要重点保证电机轴和蜗杆的同轴度、蜗轮轴线和输出法兰止口的垂直度,这些形位公差会直接影响整套部件的运行噪音、传动效率和使用寿命,建模过程中所有配合面的公差带都要和实际加工工艺匹配,比如箱体上的轴承安装孔要按照基孔制公差设置,保证轴承压装后不会出现内圈或者外圈打滑的问题。
