方箱壳体行星减速齿轮传动结构

　　这款行星结构减速齿轮箱，在中小功率传动场景里适配性极强，不管是自动化生产线的工位动力匹配、小型输送设备的转速扭矩转换，还是精密检测设备的进给传动，都能看到这类结构的应用。区别于普通定轴齿轮减速结构，它采用内齿圈固定、行星架输出、太阳轮输入的经典传动布局，在同等减速比下体积能压缩近四成，同轴输入输出的布局也让整机安装对中难度大幅降低，不用额外设计偏置的安装支座来适配输入输出轴的位置差。

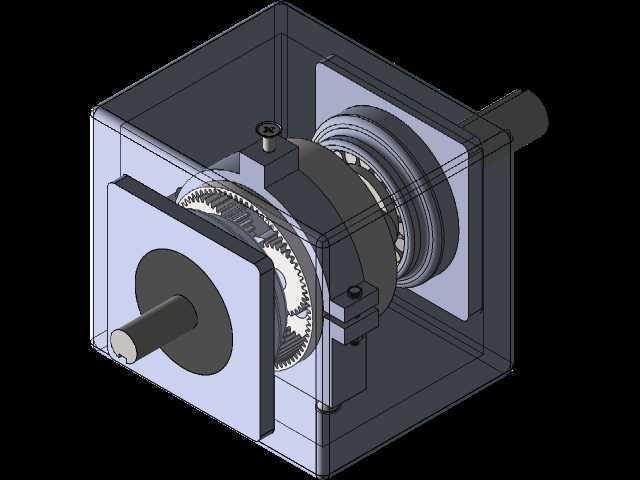

　　从结构设计逻辑来看，整个箱体采用方形封闭式壳体，六面平整的安装面可以适配卧式、立式、侧装等多种安装姿态，不用额外制作转接安装板，直接通过壳体端面上的预留安装孔就能固定在设备机架上。内部的行星轮采用均匀周向布置的设计，一般是3到4个行星轮同时啮合分担载荷，相比单对齿轮啮合的结构，齿面接触应力能降低一半以上，同等模数下能传递的扭矩上限更高，也能避免单齿受力过大出现断齿、点蚀的失效问题。输入轴端采用深沟球轴承做径向支撑，输出端因为要承受更大的径向和轴向载荷，搭配了角接触轴承组合，能抵消传动过程中齿轮啮合产生的轴向分力，避免长时间运行后轴系出现窜动，影响传动精度。

　　在实际使用场景里，这类减速箱常搭配伺服电机、步进电机使用，把电机输出的高转速低扭矩转换成设备需要的低转速高扭矩，比如在小型包装设备的拉膜机构、电子装配线的转盘驱动、医疗检测设备的样本输送机构里，它的传动回程间隙能控制在很小的范围内，保证工位停位的精度，不会因为传动间隙过大出现定位偏差。设计过程中，内齿圈直接集成在箱体内壁上，减少了额外的齿圈固定零件，既压缩了轴向尺寸，也避免了齿圈装配时的同轴度误差，太阳轮和输入轴采用一体化设计，减少了轴和齿轮的连接环节，消除了键连接带来的传动间隙。行星轮通过滚针轴承安装在行星架的销轴上，滚针轴承的径向尺寸小，能在有限的行星轮内部空间里提供足够的承载能力，销轴和行星架之间采用过盈配合加骑缝销固定，避免长时间正反转切换时销轴出现松动。

　　安装边界方面，方形壳体的四个角预留了沉头安装孔，孔位间距按照通用伺服电机的安装法兰尺寸做了匹配设计，输入轴端的轴伸长度和直径适配常规的电机轴连接联轴器，不用额外定制加长联轴器，输出轴的轴伸尺寸也和同功率段的通用减速箱输出轴保持一致，替换原有减速箱时不用改动设备上的连接孔位和传动件配合尺寸。箱体的上下端盖采用止口定位，装配时能自动保证端盖和箱体的同轴度，端盖上预留了油封安装槽，输入输出轴位置都安装了双唇口油封，既能防止内部的润滑脂泄漏，也能阻挡外部的粉尘、切削液进入箱体内部，适配车间多粉尘、有切削液飞溅的加工场景。内部润滑采用脂润滑方式，不用额外设计油标、放油孔等结构，日常维护不需要定期换油，适合免维护的长周期运行场景。齿轮参数设计上，通过合理搭配太阳轮、行星轮、内齿圈的齿数，能实现整数比的减速比，避免传动过程中出现转速波动，保证输出转速的稳定性，齿面都做了硬化处理，表面硬度能达到HRC55以上，长时间运行磨损量极小，能保证上万小时的运行寿命。
