乘用车主驾区域仪表板结构设计

　　日常做整车内饰结构开发时，仪表板是座舱内与人交互最频繁的部件之一，不同于外饰件的耐候性优先设计逻辑，仪表板的设计需要同时平衡人机工程、功能集成、安装适配、碰撞安全多个维度的要求，不能只盯着外观曲面做文章。先从实际装车场景来说，这个部件布置在前风挡下方、主驾与副驾前方的核心区域，上沿衔接前围隔音垫与风挡下装饰条，下沿连接转向柱护罩、中控副仪表台，两侧对接A柱下内饰板，整个部件横跨座舱前部，是所有驾驶相关操控、信息显示元件的安装载体。实际使用过程中，驾驶员需要通过仪表板上集成的仪表区域读取车速、转速、油量、故障报警等行车关键信息，周边预留的安装位可以固定空调出风口、灯光控制拨杆周边的装饰罩、中控大屏边框、储物格、空调控制按键面板，

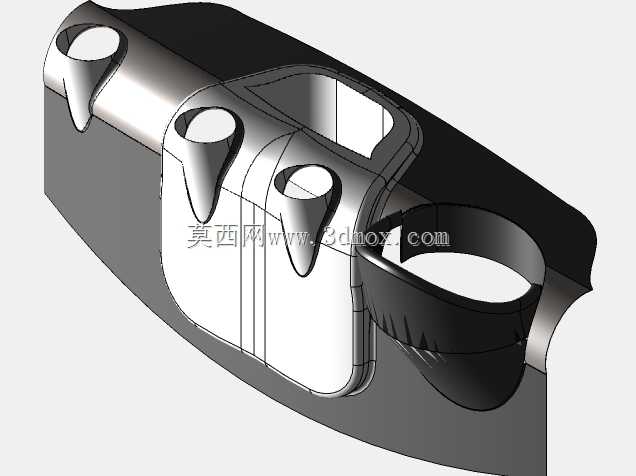

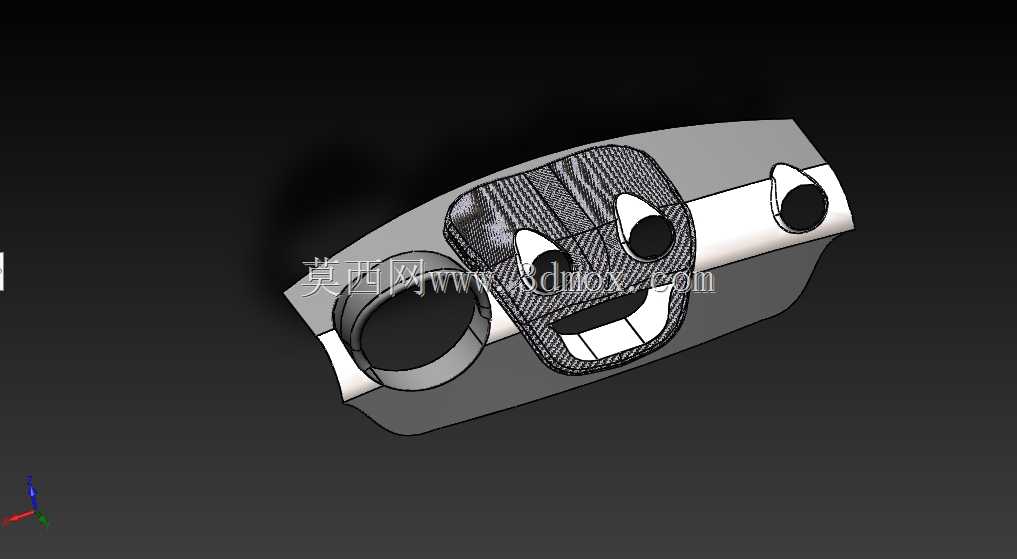

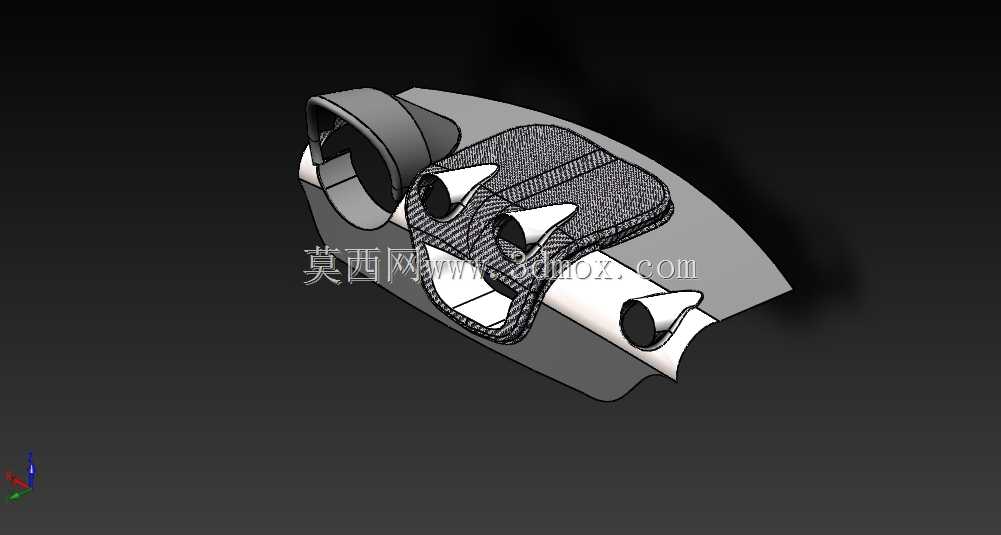

　　部分车型的仪表板内部还会集成空调风道、线束固定卡扣、安全气囊安装腔、车身控制器的固定支架，是典型的功能集成型内饰结构件。做这个结构的三维设计时，首先要卡准整车的人机硬点，主驾侧的仪表可视区域不能被方向盘上沿遮挡，不同身高百分位的驾驶员调整座椅前后、高低位置后，都能无遮挡读取仪表核心显示区域的信息，这一步需要在建模初期就把人体模型调入装配环境，反复校核视野边界，避免后期开模后出现视野遮挡的硬伤。外形曲面的设计要配合整车内饰的整体造型风格，这个模型的曲面采用了分层式的结构设计，上层为软质包覆区域的安装基面，中层做功能件的安装沉台，下层衔接腿部空间的护面，所有曲面的圆角过渡都要考虑注塑成型的工艺要求，外表面的圆角不能小于1.5mm，

　　避免注塑时出现应力集中导致的开裂，同时软质包覆区域的翻边高度要控制在8-12mm，保证包覆面料的粘贴牢固度，不会出现长期使用后翘边的问题。安装边界的尺寸校核是这类部件设计的核心难点，仪表板的整体安装点分布在车身前围板、左右A柱内板、中控横梁几个位置，所有安装卡扣的位置要和车身钣金的安装孔位一一对应，卡扣的选型要根据部件的重量确定，通常每间隔150-200mm布置一个固定卡扣，主驾侧靠近安全气囊的区域需要额外增加金属固定支架，保证气囊点爆时仪表板不会出现碎裂脱落的问题。和周边部件的间隙面差也要严格控制，和前风挡的间隙控制在3-5mm，配合密封胶条实现密封，避免行车时出现风噪；和转向柱护罩的间隙要预留足够的转向摆动空间，方向盘上下、

　　前后调节到极限位置时，不能和仪表板下沿发生干涉；和副仪表台的对接面要保证间隙均匀，面差控制在1mm以内，避免出现视觉上的错位。结构设计上还要考虑使用过程中的耐久性能，长期暴露在阳光直射下，仪表板表面的温度在夏季可以达到80摄氏度以上，所以建模时所有的壁厚要保持均匀，主体壁厚控制在2.5-3mm，避免厚薄差异过大导致注塑后出现缩痕、变形，加强筋的厚度不能超过主体壁厚的0.6倍，防止筋位对应的外表面出现缩印。内部的风道结构要做圆滑过渡，避免出现直角拐角导致空调出风阻力过大，影响制冷制热的效率，风道的壁厚控制在2mm即可，过厚会浪费材料，过薄容易在注塑时出现打不满的问题。另外还要考虑维修便利性，仪表板上对应车身控制器、保险盒的位置要设计可拆卸的检修口，检修口的盖板采用卡扣固定，不需要拆卸整个仪表板就能完成常规的保险更换、模块检修工作，降低后期的维护成本。主驾侧的仪表罩部分做了遮光檐的结构设计，遮光檐的伸出长度要经过光线模拟校核，避免阳光直射到仪表屏幕上产生反光，影响驾驶员读取行车信息，遮光檐的下沿要做哑光处理的结构基面，避免亮面材质反射光线在前风挡上形成倒影，干扰驾驶视线。整个部件的分模线要设计在外观不可见的位置，外表面不能出现明显的分模线痕迹，影响内饰的精致感，所有的安装卡扣、螺丝固定位都要设计在非外观面，同时预留足够的工具操作空间，保证总装车间的工人可以顺利完成装配作业，不会出现工具无法到达拧紧位置的问题。
