商用车外装侧视翼镜结构设计

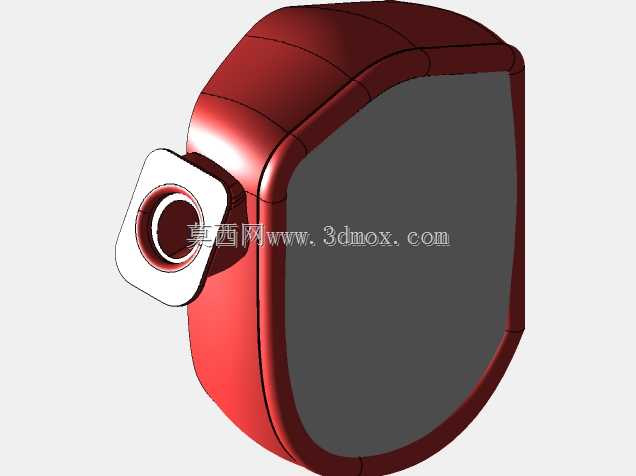

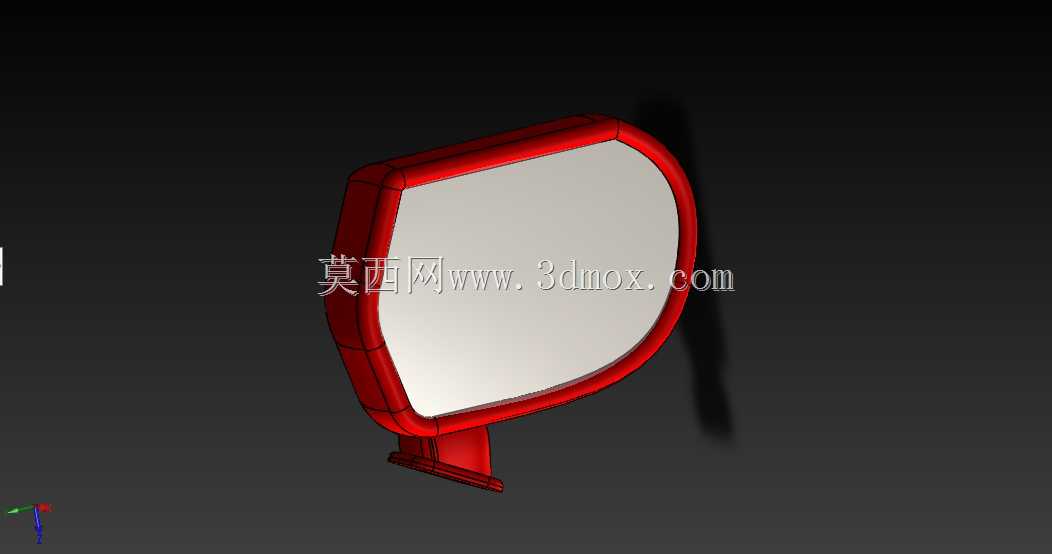

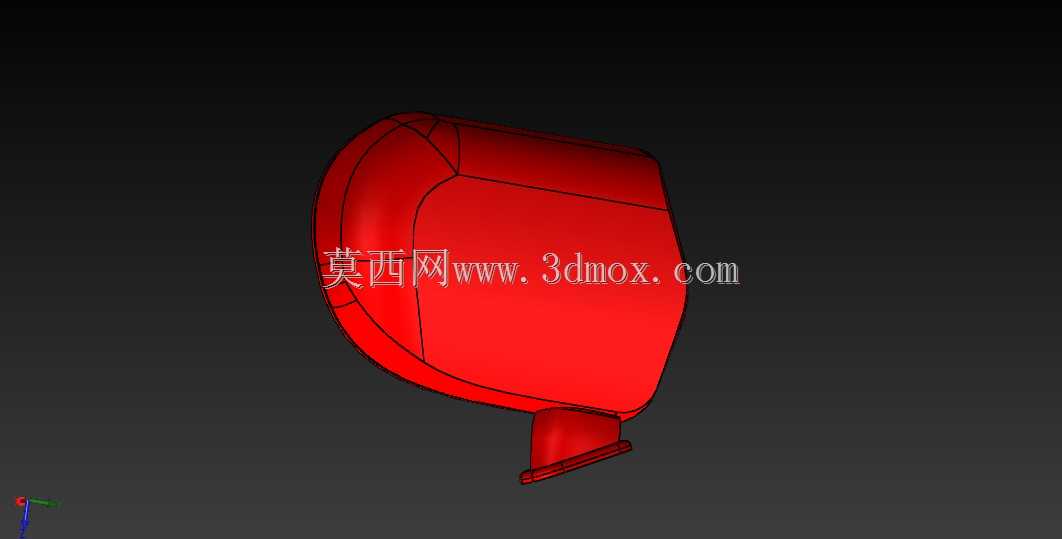

　　商用车日常运营场景里，外装翼镜承担着消除驾驶视野盲区的核心作用，不同于乘用车辆的小尺寸后视镜，这类翼镜需要覆盖车辆侧方、后方大范围的观测区域，满足重载行驶、变道、靠边停靠、倒车入库等多场景下的视野需求，尤其是货运车辆、客运中巴这类车身宽度大、轴距长的车型，翼镜的视野覆盖范围直接决定了行驶过程中的安全冗余。从结构设计层面来看，这款翼镜采用了一体式红色硬质外壳包裹镜面的结构，外壳边缘做了圆弧过渡处理，既能够在车辆行驶过程中降低风阻带来的抖动，也能在发生轻微剐蹭时通过外壳的形变吸收冲击力，避免镜面直接碎裂。镜面部分采用了大曲率的广角镜面设计，有效观测面积远大于普通乘用车辆后视镜，能够覆盖车辆侧后方三车道以上的视野范围，

　　减少驾驶员转头观测的频次，降低长途驾驶的疲劳感。安装基座部分采用了与车身同色的立柱式连接结构，基座与镜壳之间做了加强筋过渡，能够承受高速行驶时的气流冲击，避免长期使用后出现镜壳松动、镜面角度偏移的问题。设计过程中首先考虑的是安装边界的适配性，这类翼镜的安装点位通常位于车辆A柱外侧的翼子板上方，基座的安装孔位需要匹配现有商用车的通用安装间距，不需要对车身进行额外打孔改装，能够直接替换同规格的老旧损坏翼镜。镜壳的内部预留了镜面角度调节的安装空间，既可以适配手动调节的基础款结构，也可以拓展加装电动调节、电加热除雾的功能模块，满足不同配置车型的选装需求。外形尺寸方面，镜面的有效观测区域横向宽度达到280mm，纵向高度达到220mm，

　　整体镜壳的外轮廓尺寸控制在320mm*260mm范围内，既保证了足够的视野面积，也不会因为尺寸过大遮挡驾驶员前方的侧方视野。外壳的壁厚设计为3mm，采用耐候性工程塑料材质，能够适应-40℃到85℃的工作环境温度范围，避免长期暴晒、低温冻融后出现外壳脆裂、褪色老化的问题。镜面与外壳的连接部位采用了嵌入式卡接结构，配合密封胶条填充缝隙，能够阻挡雨水、灰尘进入镜壳内部，延长内部调节结构的使用寿命。在实际装车验证环节，这类翼镜需要通过振动测试、风阻测试、高低温循环测试等多项验证，确保在车辆行驶过程中不会出现镜面抖动导致的成像模糊问题，尤其是在高速行驶至100km/h以上的工况下，镜壳的风阻系数需要控制在合理区间，避免气流带动镜杆产生共振，

　　影响驾驶员的观测清晰度。不同于安装在车门上的后视镜，翼子板安装的翼镜能够提供更低的观测视角，方便驾驶员观察车辆侧下方的障碍物，在狭窄路段会车、靠近路边行人时，能够更清晰地判断车辆与周边物体的距离，减少剐蹭事故的发生。镜壳的红色外观也能够起到一定的警示作用，在雨雾天气下更容易被周边车辆、行人识别到车辆的外轮廓宽度，提升低能见度场景下的行车安全性。设计过程中还充分考虑了后期维护的便捷性，镜面采用了可单独拆卸的卡接结构，当镜面出现碎裂时不需要更换整个镜壳总成，只需要单独更换镜面即可，降低后期的使用维护成本。基座与镜杆的连接部位采用了防松螺栓紧固，配合止退垫片，即使在长期颠簸的非铺装路面行驶，也不会出现连接松动的问题。镜壳的外形曲面经过多轮空气动力学优化，边缘的导流结构能够引导气流快速流过镜身表面，减少气流在镜壳后方形成的涡流，降低行驶过程中的风噪，同时也能减少雨天镜面积水的问题，让镜面保持更清晰的观测效果。
