汽车转向拉杆球头连接结构三维数模

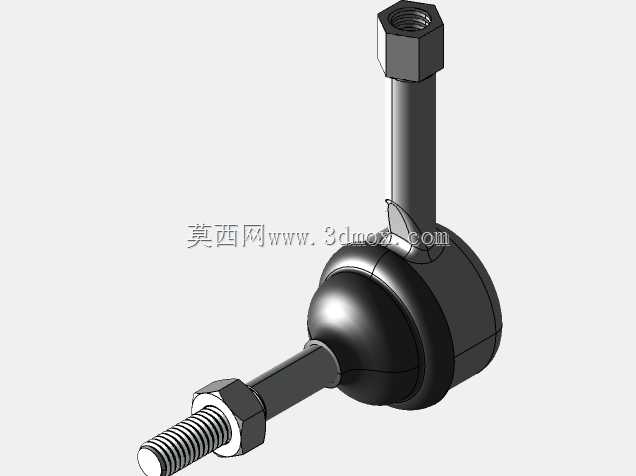

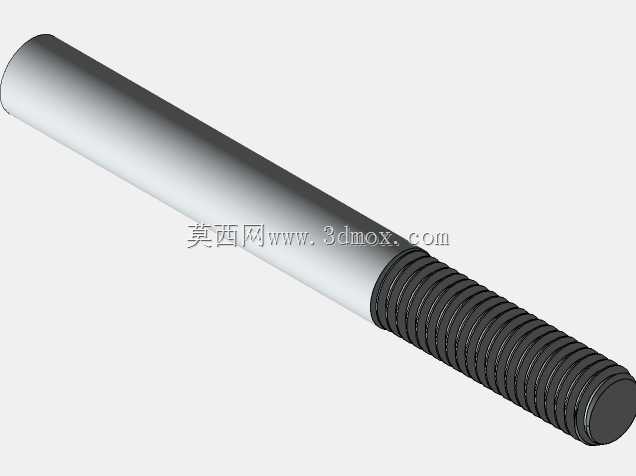

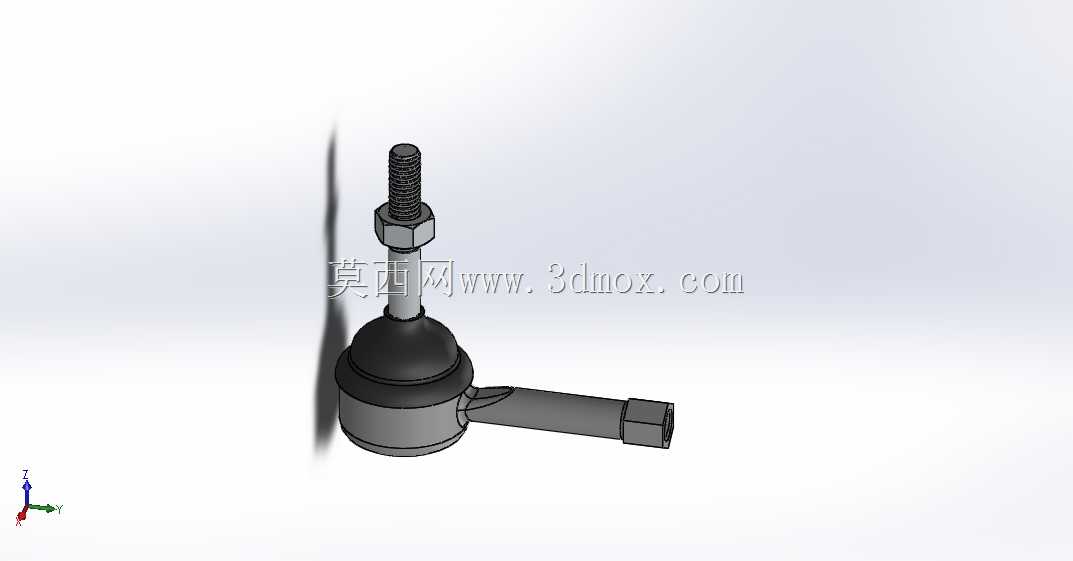

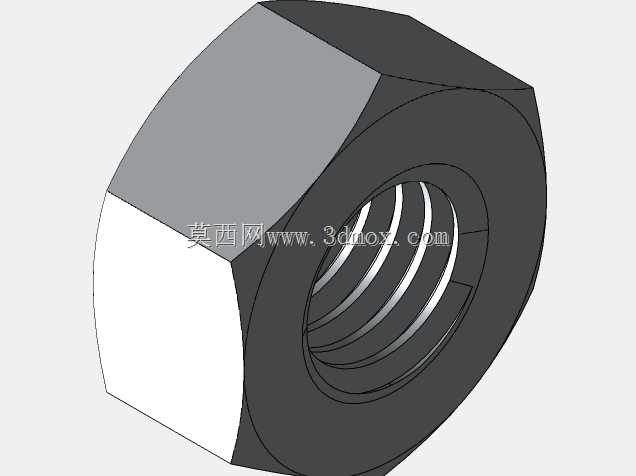

　　该模型还原的是汽车转向系统里的核心铰接连接件，也就是日常底盘维修中常提到的转向球节，这类部件广泛搭载在各类乘用车辆、轻型商用车辆的转向拉杆末端，负责连接转向机齿条与转向节臂，是转向动作传递路径上必不可少的活动节点。在实车运行过程中，车轮随悬架上下跳动时会产生多维度的角度变化，同时转向动作需要绕固定铰接点做摆转，球节的球面配合结构恰好可以同时满足这两类运动需求，既能够传递转向的推拉载荷，又可以补偿悬架跳动带来的连接点位移偏差，避免转向机构出现运动卡滞、载荷冲击集中的问题。从结构设计逻辑来看，这个球节采用了典型的杆端一体式结构，一端为带外螺纹的调节杆段，配套六角锁紧螺母，用于和转向拉杆内段连接，通过旋转杆体可以调整整体拉杆长度，

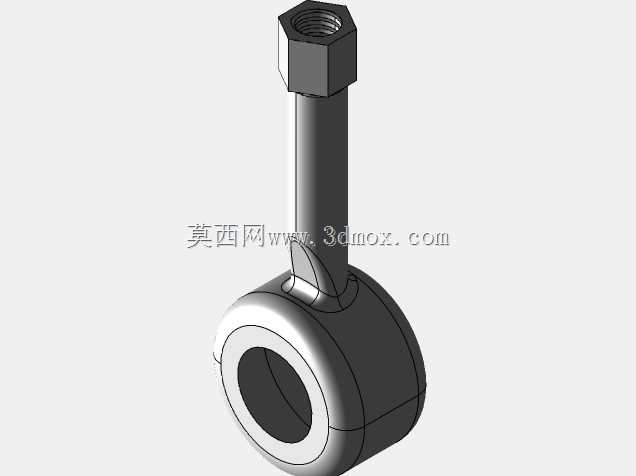

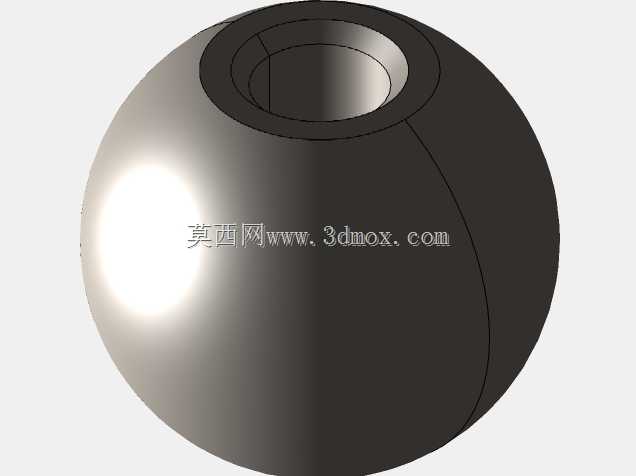

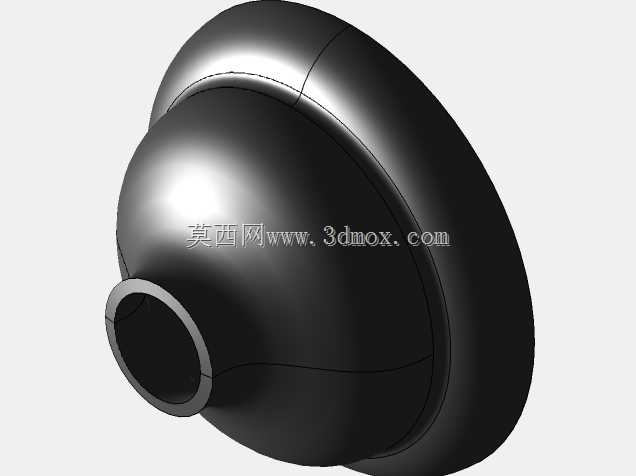

　　实现前轮前束值的校准，螺纹段的长度预留了足够的调节行程，能够覆盖同平台不同车型的前束调整范围，锁紧螺母的对边尺寸匹配常规维修扳手规格，方便售后维保作业操作。球头销的球体部分被包裹在防尘罩内部的球座里，球座采用自润滑耐磨材质设计，不需要额外加注润滑脂即可满足长期使用的磨损要求，外部的橡胶防尘罩通过卡箍固定在球壳与球销颈部，能够阻挡路面泥水、沙尘进入球副配合面，避免磨粒磨损导致的松旷问题。另一端为带内螺纹的连接耳结构，用于和转向节上的锥面螺柱配合紧固，内螺纹的深度与螺距匹配整车标准紧固件规格，连接耳的开口尺寸适配转向节安装位的空间边界，安装时不需要额外调整周边部件位置即可完成对位。建模过程中严格还原了各部件的配合公差带，

　　球销与球座的配合间隙控制在实车设计要求的范围内，既保证铰接转动的灵活性，又不会出现径向松旷导致的转向虚位；外部轮廓的倒角、圆角都按照实际冲压、锻造零件的工艺特征做了还原，没有出现工艺无法实现的尖锐棱角，防尘罩的褶皱形态也模拟了橡胶件实际装配后的自然形变状态，在做运动仿真时可以直观呈现球节在车轮跳动、转向动作全行程下的位置变化，不会和周边的悬架摆臂、制动管路、轮辋发生运动干涉。在做底盘总装布置时，这个球节的安装边界需要重点校核：当转向打到最大转角、悬架处于上极限跳动位置时，球节的摆角不能超过自身的设计最大摆角，否则会拉扯防尘罩导致早期损坏，同时球节的整体长度尺寸要和转向拉杆的行程匹配，避免转向到极限位置时出现机构硬点碰撞。

　　这类球节的载荷特性需要承受转向时的横向推拉载荷，同时还要承受路面颠簸带来的冲击载荷，所以建模时球销根部的圆角过渡做了加强处理，对应实际零件的热处理强化区域，避免应力集中导致的球销断裂风险。对于三维建模从业者来说，做这类底盘零件的数模时，不能只做外观的形似，要把各个功能面的配合关系、运动行程的边界、安装操作的空间预留都考虑进去，比如锁紧螺母的扳手空间，要保证在整车装配完成后，调整前束时扳手可以顺利卡入螺母，不会被周边的稳定杆、制动软管挡住；连接耳的端面要和转向节安装面完全贴合，不能出现楔形间隙导致紧固后螺栓受附加弯矩。这个数模的结构拆分也完全按照实际零件的装配层级做了区分，球销、球壳、防尘罩、锁紧螺母、端盖都是独立的零件实体，可以直接用于生成工程图，也可以导入底盘运动仿真模型中，作为转向子系统的一个组成部件，完成转向系统的运动学、动力学分析计算，校核不同工况下的部件受力与运动轨迹。
