乘用车辆前部防护保险杠结构设计

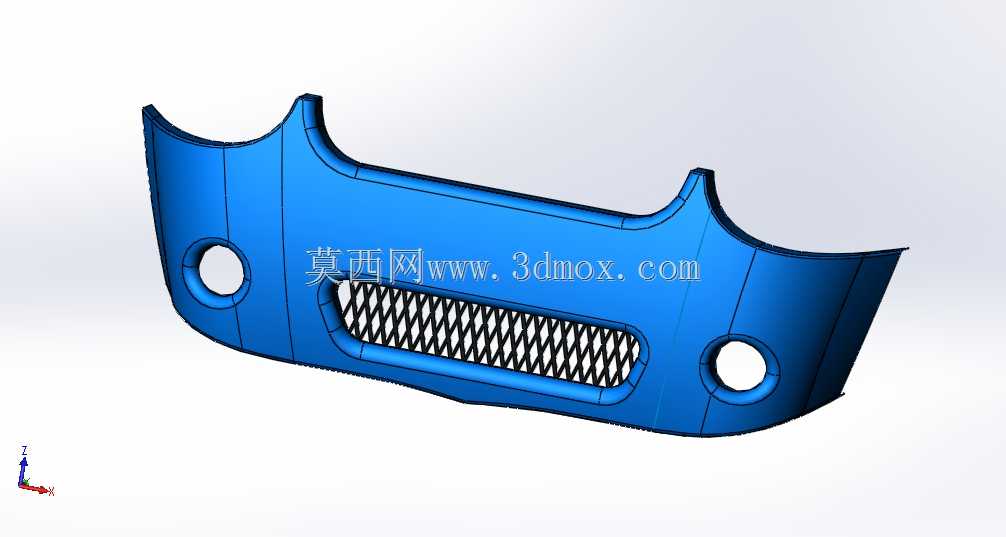

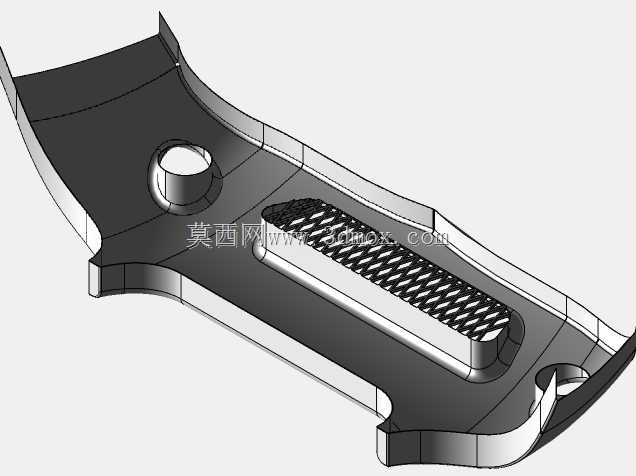

　　在整车外饰结构开发流程里，前保险杠属于兼顾防护、气动、外观集成属性的核心外覆盖件，日常道路场景中，低速碰撞下的缓冲吸能、行驶过程中的气流梳理、前部灯具与进气系统的安装承载，都是这类部件需要覆盖的核心功能。从结构布局来看，这款保险杠主体采用一体化成型的曲面壳体设计，上部轮廓完全贴合前机舱盖与翼子板的匹配边界，两侧向上延伸的包角结构，能够在小角度刮蹭事故中避免翼子板边缘直接受冲击，降低小事故中的车身钣金维修概率。中部预留的大尺寸格栅安装位，采用梯形下沉式轮廓设计，格栅安装面与保险杠主体预留了均匀的卡扣安装座，既可以保证进气通流面积满足散热器的迎风散热需求，也能通过格栅的网格结构阻挡路面飞石直接冲击散热器芯体，

　　同时安装位的周圈设计了连续的密封压边，能够减少机舱内的紊流产生，优化高速行驶时的气动阻力表现。两侧对称布置的圆形开孔为雾灯安装位，开孔周圈设计了多层阶梯式定位结构，能够保证雾灯装配后的面差与间隙符合整车DTS匹配要求，开孔内侧预留的安装凸台可以直接固定雾灯支架，不需要额外增加过渡连接件，减少装配工序的同时也提升了连接可靠性。保险杠下部的弧形轮廓做了内收处理，能够在车辆接近坡道、减速带等凸起障碍时，避免保险杠下沿直接剐蹭地面，同时下部边缘预留的安装孔位，可以根据车型配置选装下护板或者前唇扰流结构，适配不同配置版本的车型开发需求。从设计思路层面，这款保险杠的曲面过渡全部采用大曲率圆角衔接，没有尖锐的棱角结构，

　　一方面是满足行人碰撞保护的法规要求，在与行人发生接触时能够通过曲面的均匀变形降低对行人腿部的伤害，另一方面大曲面的结构也更利于注塑成型过程中的材料流动，减少壳体成型时的翘曲、缩痕等工艺缺陷，提升成品率。安装边界层面，保险杠上部沿机舱盖前缘布置了一排隐藏式安装点，与前端框架的上安装梁通过卡扣配合螺栓固定，两侧与翼子板的连接采用可滑动的卡扣座设计，能够吸收低温环境下塑料件收缩产生的装配应力，避免低温环境下出现配合间隙变大或者卡扣断裂的问题，下部则通过多组螺栓与前防撞梁的下安装支架、翼子板内衬连接，整体形成多点均匀固定的约束状态，保证高速行驶时不会出现共振异响。在实际使用场景中，这类保险杠的壳体材料通常选用改性PP材质，

　　本身具备较好的韧性，低速15km/h以下的碰撞中可以通过自身变形吸收大部分冲击能量，碰撞解除后大部分变形可以自行回弹，小范围的凹陷也可以通过热风修复，不需要整体更换，降低用户的使用成本。同时壳体表面的喷涂适配性较好，可以根据车身颜色做同色喷涂，也可以做双色撞色设计满足不同的外观风格需求。结构设计过程中，还需要考虑与周边部件的间隙匹配，比如与前大灯的下边缘间隙需要控制在均匀的3.5mm左右，与机舱盖的前缘间隙控制在3mm，避免车辆行驶过程中因振动出现部件干涉摩擦，同时所有安装点的位置都做了等强度设计，不会出现局部应力集中导致的行驶中开裂问题。另外，保险杠的曲面造型也兼顾了风挡玻璃的清洗喷嘴、前驻车雷达探头的安装预留，不需要后期额外开孔破坏壳体结构，雷达探头的安装位还做了角度定位，保证雷达探测角度符合标定要求，不会出现探测范围偏移的问题。
