汽车前轮弧形挡泥防护结构设计

　　日常道路行驶场景里，车辆轮腔位置的防护结构一直是外饰设计中容易被忽略但实用性极强的部分，这款挡泥结构的设计初衷，就是解决车辆行进过程中轮组带起的泥水、碎石、路面积水对车身侧围、底盘线束以及后方通行车辆、行人的飞溅冲击问题。很多新手设计师在做轮腔周边结构时，往往只关注翼子板的外观曲面流畅度，忽略了挡泥结构与轮腔的安装匹配边界，实际装车后很容易出现轮胎转向干涉、泥水从结构缝隙甩入车门下沿造成漆面长期被泥水污染锈蚀的问题。

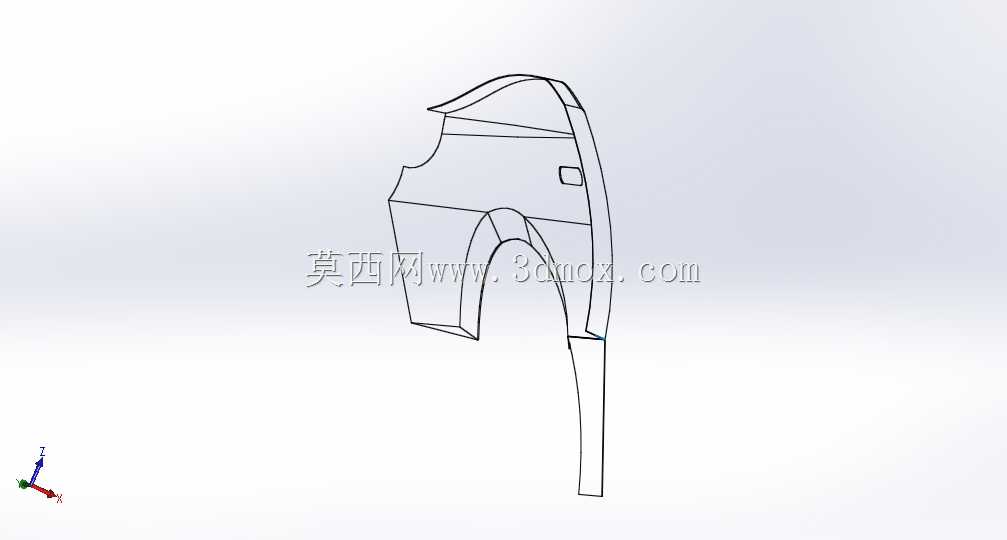

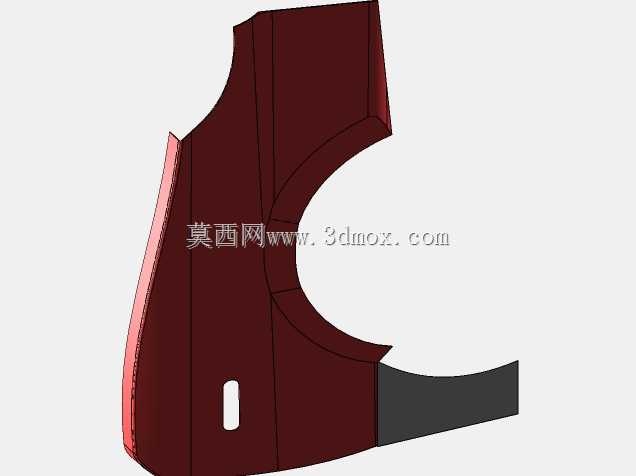

　　从结构形态来看，这款挡泥结构采用了与前轮轮腔弧度完全贴合的曲面造型，上部延伸段直接卡接在翼子板内侧的安装点位上，不需要额外在车身钣金上打孔，避免了打孔位置后期出现锈蚀漏水的隐患；下部的弧形缺口完全匹配前轮最大转向角度下的轮胎运动包络，不管是方向打满的低速挪车场景，还是悬架压缩到极限的颠簸路面行驶场景，结构边缘都不会与轮胎胎壁发生剐蹭，这一点在建模阶段就需要严格对照整车的轮跳数据、转向包络数据做间隙校验，常规设计要求是静态下与轮胎的最小间隙不小于25mm，极限运动状态下的安全间隙不小于10mm，才能彻底规避干涉风险。

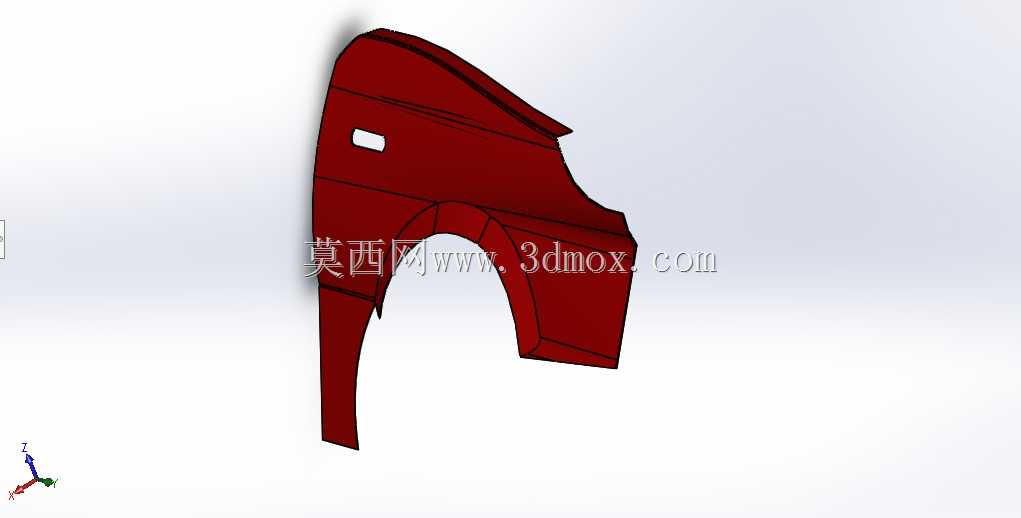

　　结构上预留的小方形定位孔，是对应翼子板内侧的预装卡扣位设计的，安装时可以先通过这个卡扣把挡泥板临时固定在车身上，再锁紧其余的固定螺丝，大幅降低总装车间的装配难度，不需要操作人员全程托举部件对位。曲面的弧度设计不是单纯为了匹配外观，而是做了内倾的导水角度，轮组带起的泥水打到挡泥板内侧面后，会顺着曲面的导流方向直接流向地面，不会顺着结构边缘反流到车身侧围的下门槛位置，很多老车型的挡泥板因为没有做导流角度，雨天行驶后门槛位置会积一条长长的泥印，就是结构角度设计不合理导致的。

　　在实际的工程验证环节，这类挡泥结构还要兼顾耐候性与抗冲击能力，北方冬季的低温环境下，路面飞溅的碎石打在结构上不能出现脆裂，夏季高温暴晒下结构不能出现形变下垂，所以建模阶段就要考虑材料成型后的收缩率，安装点位的加强筋要做在结构的非外观面，既提升整体结构刚度，又不会影响外侧面的外观平整度。另外结构的上沿与翼子板的搭接边要做整圈的密封压边，避免泥水从搭接缝隙渗入翼子板内部，积存在钣金空腔里造成长期的锈蚀隐患。

　　很多人觉得挡泥板是无关紧要的小配件，实际上在整车的NVH设计中，合理的挡泥结构还能阻隔一部分轮胎滚动带起的砂石击打翼子板钣金的噪音，提升车厢内的静谧性；在雨天高速行驶场景下，挡泥结构可以大幅减少轮组带起的水雾扩散，降低车辆侧后方的水雾浓度，给相邻车道的车辆留出更好的视线范围，间接提升雨天行车的安全性。设计过程中还要注意结构的外边缘不能超出车身的整体外廓尺寸，满足整车的外凸法规要求，边缘位置要做倒圆角处理，不能有尖锐的凸起，避免车辆与行人发生刮蹭时造成额外的伤害。
