乘用车辆三辐式转向操控盘结构设计

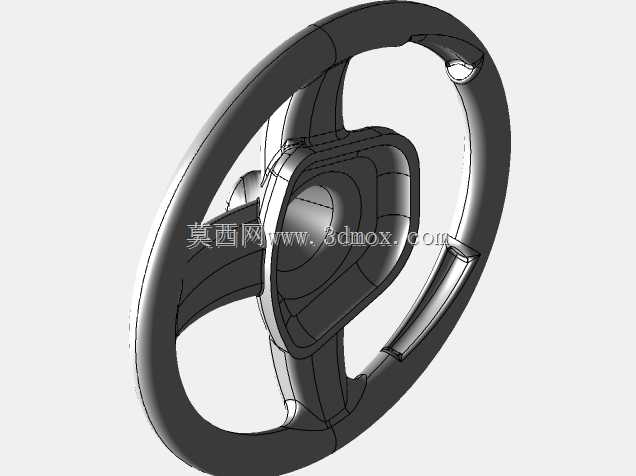

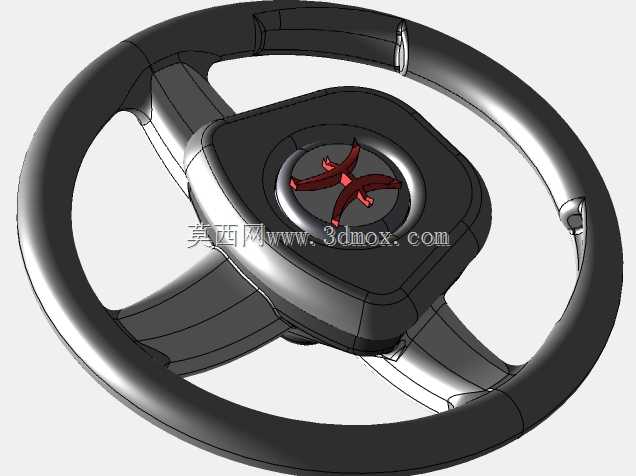

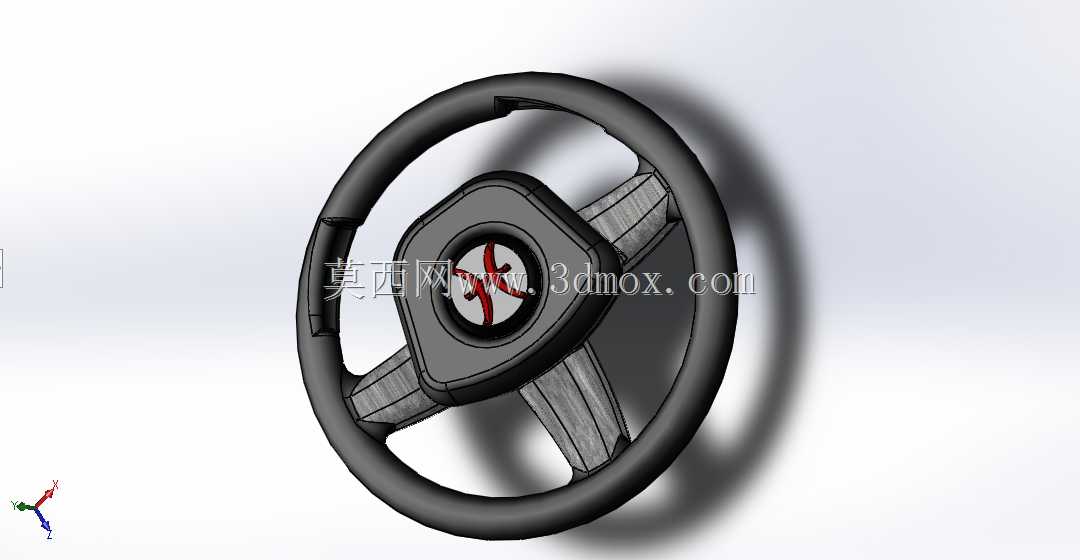

　　在乘用车辆的人机交互操控体系中，转向盘是驾驶员与车辆底盘转向系统直接交互的核心部件，其设计合理性直接影响驾驶操控精度、长时间驾驶的疲劳度以及碰撞工况下的被动安全表现。本次呈现的三辐式转向盘结构，首先从安装适配边界出发，中心轮毂区域预留了标准的转向柱花键配合安装位，可适配多数乘用车型转向管柱的上端连接尺寸，轮毂周边的安装凸台结构，同时兼顾了安全气囊模块、多功能按键总成的安装固定需求，不需要额外做大幅结构修改即可拓展多功能按键、换挡拨片等附加配置的安装位。

　　从实际使用场景来看，该转向盘的轮圈截面采用了符合人体工程学的椭圆变截面设计，在常规握姿的三点、九点位置做了微凹的指位贴合结构，表面预留了包覆层的安装厚度空间，不管是采用真皮包覆还是发泡搪塑工艺，都能保证最终成品的握径处于35-38mm的舒适区间，适配多数成年驾驶员的手掌握持尺寸，长时间握持不会产生明显的硌手或滑脱问题。三辐条的结构布局并非单纯的造型选择，下辐条采用内收的弧线设计，给驾驶员腿部留出了充足的上下车活动空间，同时在激烈驾驶或者大角度转向操作时，左右辐条的位置刚好对应手掌滑移后的自然握持位置，辐条表面的纹理结构既可以提升握持时的摩擦力，也能在注塑成型时提升辐条本身的结构强度，减少长期使用后的辐条形变问题。

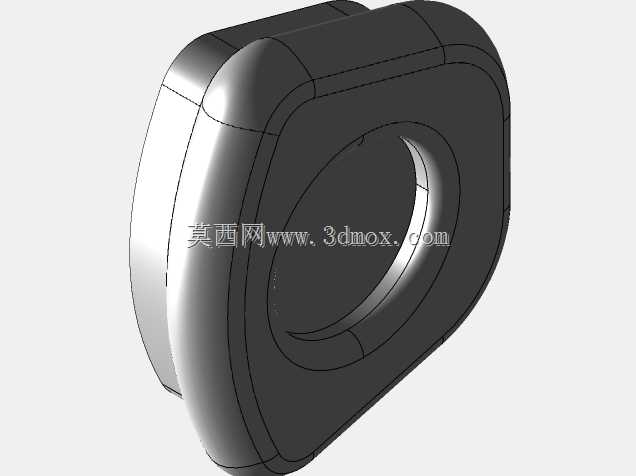

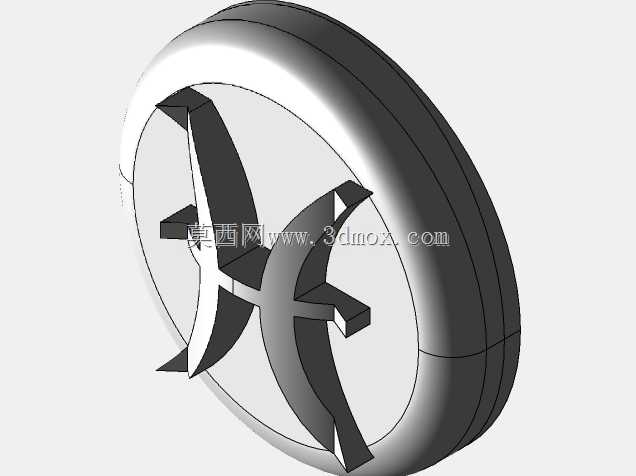

　　设计过程中优先考虑了结构受力的传递路径，转向时驾驶员施加在轮圈上的力矩，通过三根辐条均匀传递到中心轮毂位置，避免了单辐或者双辐结构容易出现的应力集中问题，辐条与轮圈、轮毂的连接位置都做了渐变的圆角过渡，既减少了注塑成型时的缩痕风险，也能在车辆发生正面碰撞时，通过辐条的预设形变溃缩吸收部分冲击能量，配合转向柱的溃缩结构降低对驾驶员胸部的冲击伤害。中心区域的装饰盖结构采用了卡接式的安装设计，不需要额外的螺丝固定，既方便后期安全气囊模块的检修拆卸，也能保证外观面的整体性，装饰盖表面的标识安装位做了下沉设计，标识粘贴或者嵌装后不会出现凸起刮手的问题。

　　从安装匹配的角度来说，该转向盘的整体外径控制在380mm的常规乘用车型适配尺寸，轮圈的转动行程范围内不会和组合开关护罩、仪表台上部结构产生运动干涉，背面的线束过孔位置预留了足够的空间，多功能按键的线束可以通过辐条内部的空腔走线到中心轮毂的滑环安装位，避免线束在转向过程中出现拉扯、磨损的问题。轮圈内部的金属骨架采用了预埋的结构设计，外层的塑料包覆层既可以降低冬季握持的冰凉感，也能在发生碰撞时减少硬质骨架对驾驶员的直接伤害，骨架的材质选用常规的低碳钢冲压焊接结构，在保证整体结构强度的前提下控制了整体重量，降低转向管柱的上端负载，减少转向过程中的回正阻尼波动。

　　在实际的整车匹配场景中，该结构可以适配从紧凑型家用轿车到中型SUV的多数乘用车型的转向系统需求，不需要对转向管柱的上端连接结构做修改即可完成装配，三辐的造型风格兼顾了家用车型的稳重感和运动车型的视觉效果，辐条上的预留安装位可以根据车型配置等级，选择安装多功能按键、装饰盖板或者换挡拨片，覆盖不同配置车型的零件通用化需求，减少同平台车型的零件开发数量，降低整车的生产制造成本。设计时也考虑了长期使用的耐久性能，轮圈和辐条的连接位置做了加强筋结构，经过十万次以上的转向循环加载测试也不会出现结构开裂、松旷的问题，表面的包覆层固定结构采用了整体包覆压边的设计，长期使用不会出现包覆层起边、脱落的问题，中心装饰盖的卡接结构经过多次拆装也不会出现卡脚断裂、松动异响的问题，完全满足整车全生命周期的使用耐久要求。
