乘用车侧门结构三维数模设计

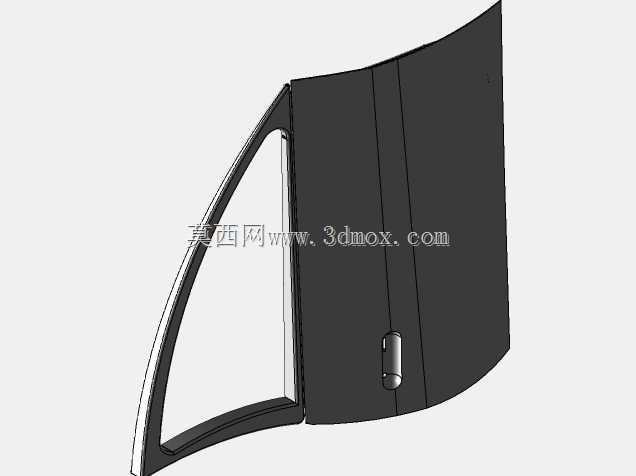

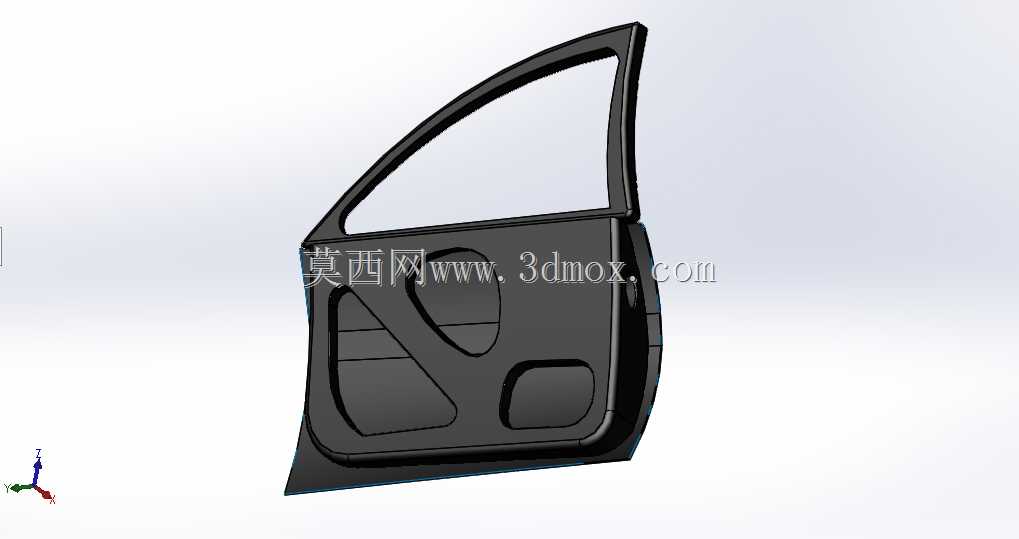

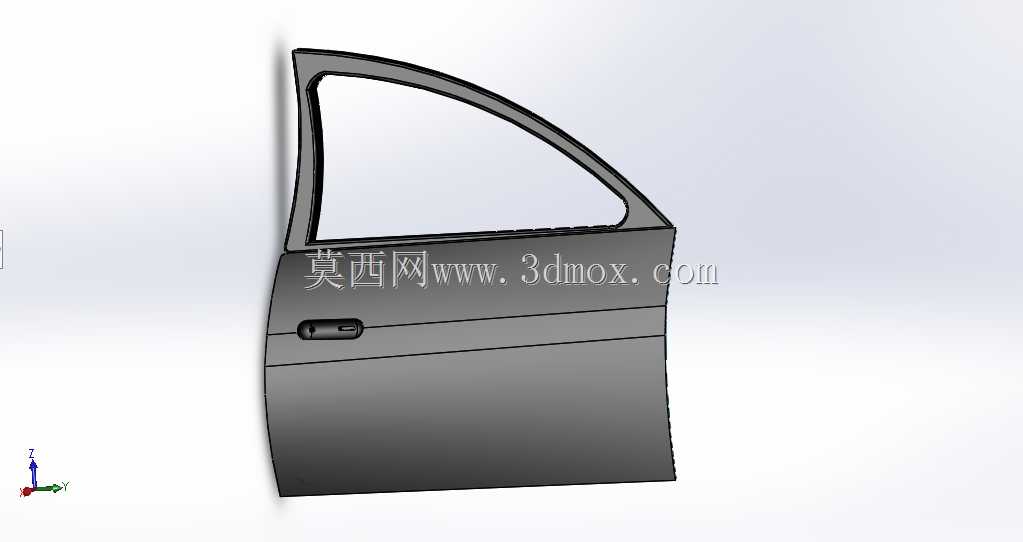

　　日常做车身结构设计对接时，侧门总成是绕不开的核心交互部件，这套数模还原的是常规前置前驱乘用车的前排驾驶侧车门本体结构，没有冗余的花哨特征，完全围绕量产装配的实际边界搭建。先从实际装车场景说，这个部件属于车身开闭件模块，既要承担乘员上下车的通道功能，也要在行驶过程中隔绝外部风噪、路噪，碰撞时还要承担侧碰力传导的作用，日常使用中用户触摸、操作最频繁的外拉手、玻璃升降导轨安装位都在这个本体上做了预留。数模里的外板曲面是按照A级曲面的过渡要求做的，棱线的R角控制完全匹配量产冲压的工艺要求，不会出现曲率突变导致冲压开裂的问题，外板和内板的包边预留宽度也符合常规焊装车间的包边机作业范围，不会出现包边过窄压合不牢、过宽增加车重的问题。

　　很多新手做车门数模的时候容易忽略安装边界，这套数模里的铰链安装面做了平整化处理，两个铰链安装孔的中心距是按照常规乘用车车门的承重要求设定的，不会出现开关门时铰链受力不均导致的车门下沉问题，锁扣安装位的加强筋结构也做了合理布置，能承受关门时的瞬间冲击力，长期使用不会出现锁扣移位导致的车门关不严、异响问题。从功能特性上看，数模预留了外拉手的安装沉台，沉台的深度刚好匹配常规的外拉手底座尺寸，不需要后期额外修配，玻璃导轨的安装卡槽沿着车门窗框的弧度走向布置，能保证玻璃升降过程中全程卡滞量控制在合理范围内，不会出现升降抖动、异响的问题，车门下部的排水孔位置也做了预留，位置在车门腔体的最低点，能保证雨天渗入的雨水完全排出，

　　不会长期积在腔体内导致钢板锈蚀。设计思路上完全是从量产落地的角度出发，没有做概念化的异形结构，外板的腰线位置和整车侧面的腰线是齐平的，装到车身上之后能保证整车侧面的线条流畅度，窗框的弧度匹配常规的单层钢化玻璃曲率，不需要定制特殊曲率的玻璃，能有效控制整车的零部件成本，车门内板的加强筋布置沿着侧碰力的传导路径走，发生侧面碰撞时能把冲击力快速分散到车身A柱、B柱和门槛梁上，减少乘员舱的侵入量。做开闭件设计的同行应该都清楚，车门的外形尺寸直接影响上下车的便利性，这套数模的车门宽度、高度是按照常规A级乘用车的门框边界设定的，乘员上下车时的肩部空间、腿部进出空间都能满足人机工程要求，不会出现蹭肩膀、卡腿的问题，

　　车门的最大开启角度预留也符合常规的限位器安装要求，全开时不会碰到车身翼子板，也能保证狭窄车位里乘员正常上下车。另外数模里的车门本体厚度是按照常规的双层钢板加腔体的结构设定的，中间的腔体空间足够布置玻璃升降器、门锁机构、防撞梁和线束，不会出现内部件干涉的问题，外板和内板之间的涂胶槽也做了预留，焊装时打胶之后能保证车门的密封性，减少行驶过程中的风噪传入。很多刚接触车身设计的工程师容易忽略车门和周边件的间隙面差，这套数模的外轮廓边界是按照和翼子板、B柱、门槛、车顶侧围的常规间隙值留的余量，装配时调整铰链和限位器之后就能达到均匀的间隙面差，不需要大量的后期修模。
