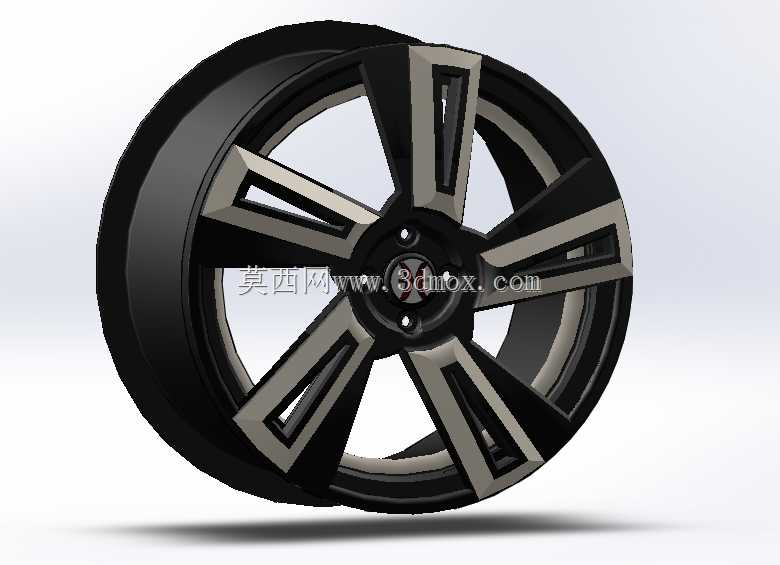

乘用车双色运动款铝合金轮毂结构设计

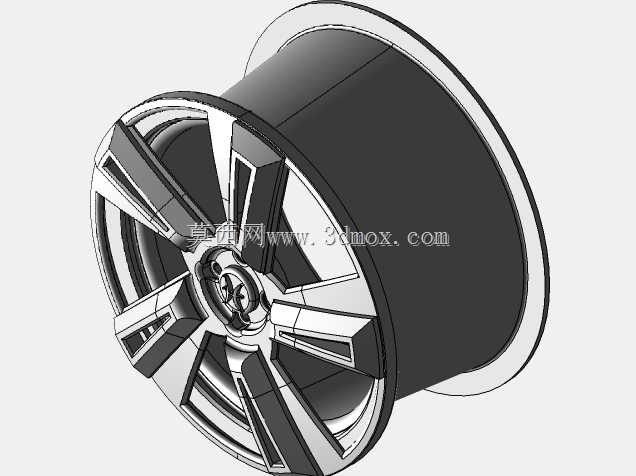

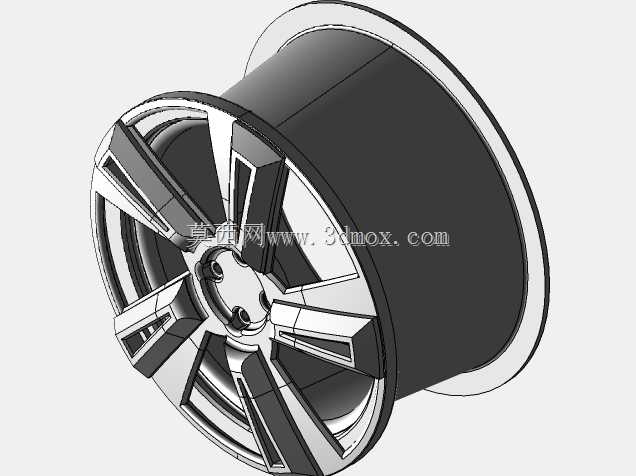

　　在乘用车底盘行走系统的配套设计中，轮毂作为连接轮胎与车轴传动端的核心承载部件，需要同时兼顾结构强度、轻量化表现与外观辨识度，本次呈现的双色运动款轮毂结构，主要面向家用紧凑型乘用车的改装与原厂配套场景，适配17寸规格的民用子午线轮胎，可覆盖多数A级、A+级家用轿车的行走系统升级需求。从实际装车的应用场景来看，这类轮毂既可以满足主机厂原厂运动版车型的配套装配要求，也适配售后改装市场的个性化替换需求，日常行驶中需要承受车辆起步、制动时的扭矩传递，还要应对颠簸路面带来的径向、轴向冲击载荷，同时在高速行驶状态下要保证足够的旋转动平衡精度，避免出现方向盘抖动、轮胎偏磨等问题。从结构设计思路来看，这款轮毂采用五组双辐条的对称布局，

　　每组辐条做了内凹式的镂空开槽处理，一方面是通过去除辐条非承载区域的多余材料，实现簧下质量的降低，簧下质量的减小能够直接提升悬挂系统的响应速度，优化车辆的操控表现与行驶平顺性，另一方面双色的撞色设计，将辐条凸起的承力面做亮面切削处理，凹陷区域做哑光黑涂装，在视觉上强化了辐条的立体感，契合运动化车型的外观定位。在安装边界的尺寸匹配上，这款轮毂采用常规的5孔螺栓固定布局，孔位分布圆直径适配主流紧凑型乘用车的轴头规格，中心孔预留了标准的轴头配合公差，能够保证装车后与车轴的同轴度，避免高速旋转时出现偏心振动；轮辋部分采用标准的深槽轮辋结构，胎圈座的角度与尺寸完全符合民用轮胎的装配规范，能够保证轮胎充气后与轮辋的紧密贴合，

　　在轮胎亏气或者高速过弯时，避免胎圈与轮辋发生脱开的风险。轮辐的结构设计上，每一组双辐条的截面都做了变厚度处理，靠近轮心安装盘的位置厚度更大，能够更好地分散制动时传递来的剪切应力，往轮辋边缘延伸的位置厚度逐渐收窄，在保证结构强度的前提下进一步控制整体重量；安装盘的位置预留了标准的气门嘴安装孔，同时在安装面做了平整化加工，保证与刹车盘、轴头端面的完全贴合，避免装车后出现接合面缝隙导致的螺栓松动问题。在实际使用的功能特性上，这款轮毂的镂空辐条设计还能够优化刹车系统的散热效率，车辆在连续制动尤其是长下坡路段行驶时，刹车卡钳与刹车盘会产生大量热量，镂空的辐条结构能够让行驶中的气流更顺畅地穿过轮毂内部，带走刹车系统积累的热量，

　　降低刹车热衰减出现的概率，提升连续制动时的安全性能。轮辋的边缘做了凸起的轮缘保护结构，当车辆靠边停车不小心蹭到路沿时，凸起的轮缘能够先于轮胎侧壁接触路沿，避免轮胎侧壁被剐蹭破损，同时也能减少轮辋本体直接受冲击出现变形的概率。从结构强度的设计考量上，辐条与轮辋的连接位置做了大圆弧过渡处理，避免应力集中导致的轮毂开裂问题，所有的转角位置都做了圆角优化，在铸造或者锻造加工的过程中，能够减少材料内部出现气孔、缩松等缺陷的概率，提升整体结构的抗疲劳性能，能够承受长期交变载荷的作用，满足家用车全生命周期的使用需求。
