乘用车前脸进气散热格栅结构设计

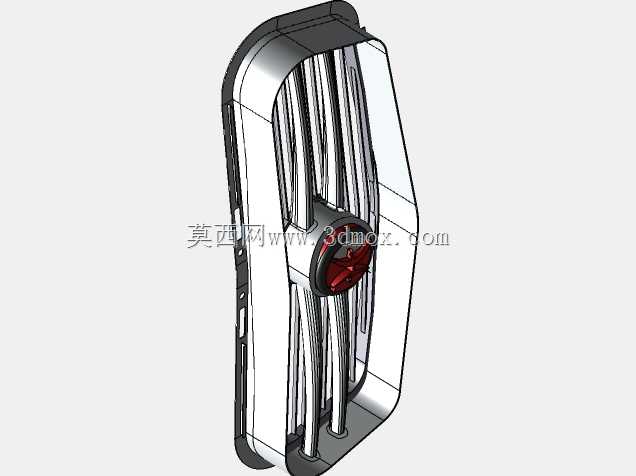

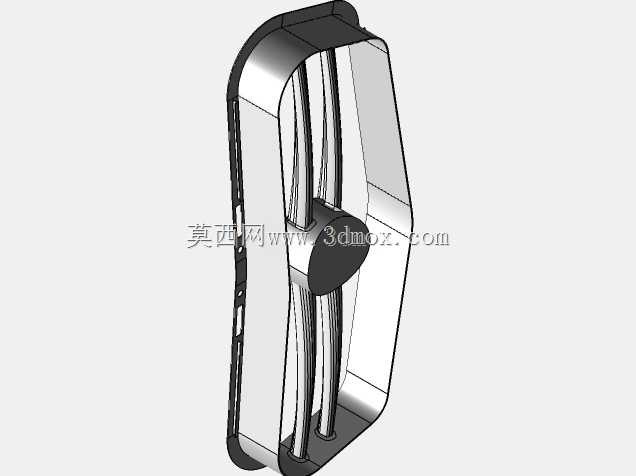

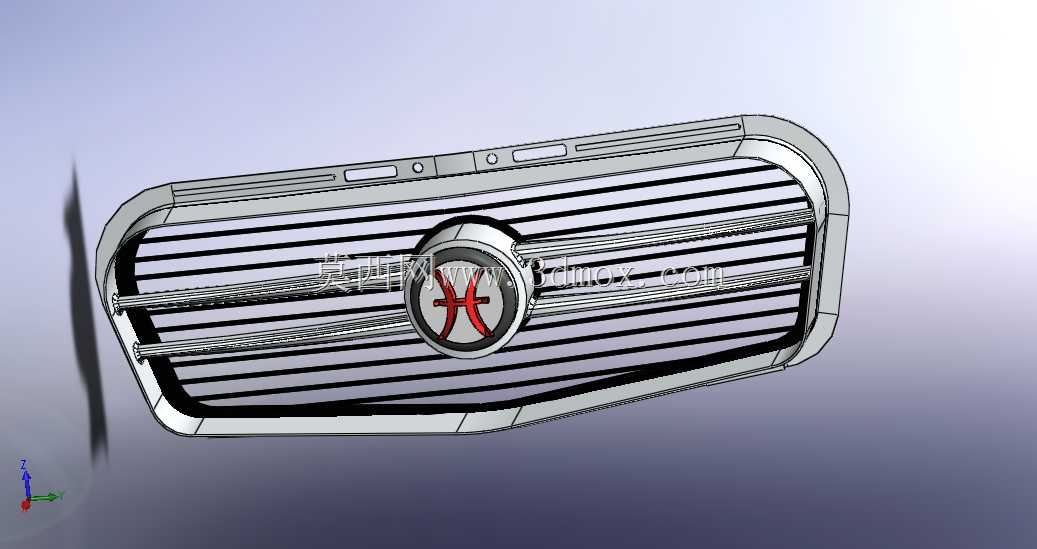

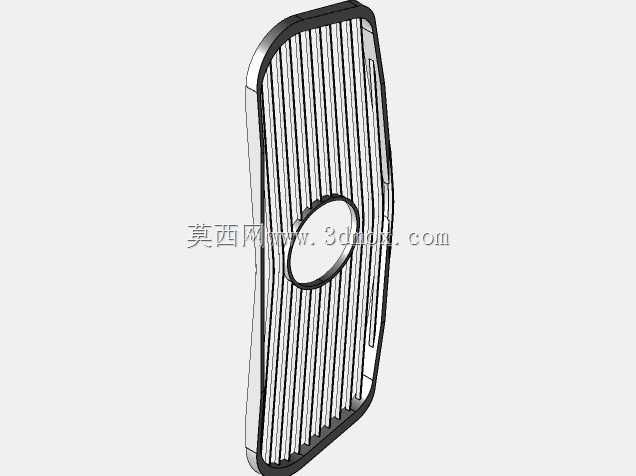

　　在整车前端结构的布局逻辑里，散热格栅的位置直接决定了动力舱的进风效率与碰撞防护冗余，日常道路行驶中，车辆迎面撞入的气流首先接触的覆盖件就是格栅结构，它既要承担气流导向的功能，把足量的冷却空气导入散热器、冷凝器等热交换部件的迎风面，也要阻挡路面飞溅的碎石、飞虫、落叶等杂物进入动力舱，避免打坏散热翅片或者卡滞传动皮带，同时它还是前脸视觉识别的核心载体，直接决定整车前脸的品牌辨识度。做这个格栅的结构设计时，首先要卡准整车前端的安装边界，格栅的外轮廓要和前保险杠、引擎盖前缘、左右前大灯的安装缝差控制在1.2mm以内，避免出现装配后缝隙不均、高低差超差的问题，背面的安装卡扣位置要和前端框架的安装孔位完全对齐，

　　卡扣的插拔力控制在45-60N区间，既保证装配后不会在车辆颠簸时出现松旷异响，也能在售后维修时不用破坏性拆卸就能取下格栅。格栅的横向饰条采用不等宽的渐变设计，靠近车标安装位的中部饰条宽度比上下边缘的饰条宽2mm，既强化了中部品牌标识的视觉聚焦效果，也能在气流穿过时形成分层导流，减少高速行驶时格栅位置产生的风噪，饰条的背面做了0.8mm厚度的加强筋布局，筋位沿着饰条长度方向间隔35mm分布，避免注塑成型后饰条出现翘曲变形，同时也能提升饰条的抗冲击能力，遇到低速轻微碰撞时不会轻易断裂。中部的车标安装座做了独立的嵌装结构，安装座背面预留了3个定位柱和2个螺丝固定位，能适配不同配置车型的车标安装需求，

　　不管是普通的塑料镀铬标还是带ACC雷达模块的透明车标，都能通过更换适配的安装座衬套完成装配，不用重新开整套格栅的模具。格栅的主体进风间隙做了针对性的匹配计算，横向饰条之间的通风间隙总和要满足散热器在额定工况下的进风量需求，不能因为追求外观的封闭质感过度缩小通风间隙，导致夏季怠速开空调时散热效率不足、水温偏高的问题，同时间隙宽度控制在8mm以内，避免行驶中飞溅的小尺寸碎石穿过间隙打坏散热器翅片。格栅的边框做了圆角过渡处理，所有外露的棱边都做了R0.5的倒圆角，既避免注塑件出现飞边毛刺影响外观，也能在行人碰撞接触时降低棱边对行人腿部的划伤风险，符合整车行人保护的法规要求。材料选择上，格栅主体采用耐候改性PP材质，

　　能适应-40℃到85℃的环境温度区间，不会因为长期暴晒出现老化脆化，也不会在北方冬季低温环境下受撞击轻易碎裂，表面的镀铬饰条采用ABS基材加环保镀铬工艺，镀层结合力满足100小时盐雾测试不脱落、不起泡的要求，能适应不同地区的酸雨、融雪剂腐蚀场景。在安装匹配层面，格栅下边缘和前保险杠上沿的配合位置做了隐藏式的排水槽设计，能把冲洗车辆或者雨天溅入格栅背面的积水顺着排水槽导到保险杠两侧的排水孔排出，避免积水长期积在格栅背面滋生水垢或者腐蚀安装卡扣。做三维建模过程中，要同步做装配干涉检查，确认格栅在最大安装公差下，不会和后方的散热器进风罩、引擎盖锁机构、前防撞梁的缓冲泡沫产生运动干涉，尤其是引擎盖关闭的行程里，格栅上边缘的缓冲胶垫位置要和引擎盖下缘的接触位置完全对齐，关闭时的缓冲压力均匀分布，不会出现引擎盖关不严或者行驶中摩擦产生异响的问题。另外，格栅的通风方向也要做匹配，饰条的倾斜角度要引导气流略微向下倾斜进入散热器，避免气流直接向上冲击引擎盖下的隔音棉，减少高速行驶时的气流紊流噪音，同时也能让更多的气流覆盖散热器的整个迎风面，避免出现散热死角。
