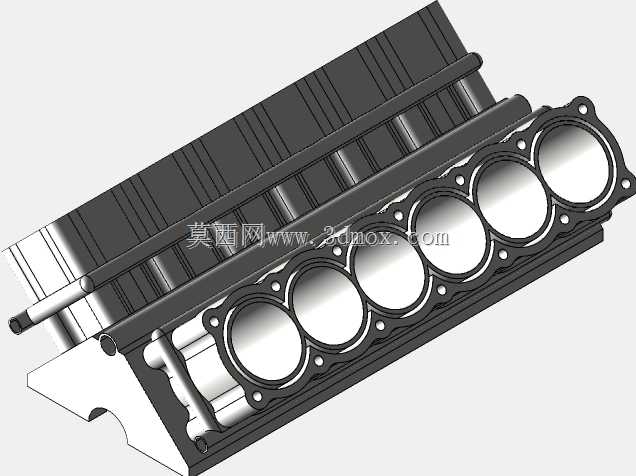

直列六缸汽车发动机缸体结构三维数模

　　在汽车动力总成的开发流程中，缸体作为整台内燃机的核心承载基体，所有曲柄连杆机构、配气机构附件以及外围的冷却、润滑管路接口都要依托缸体的结构完成布局，这款直列六缸缸体的建模过程，首先要匹配的是整机布置的边界约束——直列排布的六个缸筒中心距需要严格对应曲柄半径与连杆长度的运动包络，避免活塞运行到下止点时连杆与缸筒内壁发生干涉，同时缸筒外壁的水套夹层厚度要兼顾冷却效率与缸体整体刚度，过薄的水套壁会导致铸造过程中出现砂芯偏移，过厚则会拉长暖机时间，增加整机冷启动磨损。从实际装车场景来看，这类直列六缸缸体多用于纵置后驱或四驱的乘用车型、轻型商用车型，相比V型排布的六缸机型，直列结构的缸体加工工艺性更好，

　　曲轴的全支撑主轴颈可以在一次装夹中完成同轴度加工，能有效降低长期高负荷运行下的轴颈偏磨风险。建模时首先确定的是缸体顶面的缸盖结合面参数，六个缸筒的止口深度、燃烧室凹坑的避让轮廓都要和缸垫的密封筋位置完全对应，结合面的螺栓孔排布采用每缸周围均匀分布的设计，螺栓的沉头深度要满足缸盖螺栓的拧紧行程，避免螺栓拧紧后端面高出缸体顶面造成密封失效。缸体下部的曲轴箱部分，主轴承座的半圆孔同轴度是建模时的核心管控点，每个主轴承座两侧的加强筋走向顺着曲轴运转的受力方向布置，从轴承座根部一直延伸到缸筒外壁的水套外侧，既可以平衡曲轴做功时传递到主轴承座的爆发压力，也能减少缸体在交变载荷下的共振变形。缸体侧面的布置需要兼顾多个附件的安装需求：

　　进排气侧的挺柱孔位置要和凸轮轴的基圆中心严格对正，挺柱孔的内径公差带要保证液压挺柱的往复运动无卡滞，同时挺柱孔与主油道的连通油孔孔径要匹配润滑流量需求，避免高转速下挺柱供油不足出现异响；机油滤清器的安装座、冷却系统的水泵连接口、曲轴箱通风的通气口都在侧面预留了标准的安装凸台，凸台的厚度要满足密封面的平面度加工要求，避免装配后出现油水渗漏。从安装边界来看，缸体前后端面分别对应正时系统与飞轮壳的安装，前端面的正时链罩安装面要预留正时张紧器、链条导轨的固定螺孔，前油封的安装座孔同轴度要和曲轴前端轴颈匹配，防止油封偏磨造成机油泄漏；后端面的飞轮壳定位销孔位置要和变速箱输入轴的中心对正，保证动力输出的同轴度，同时后端面的主油道堵头、

　　曲轴后油封座的结构都做了加强处理，承受飞轮运转带来的轴向冲击。建模过程中对壁厚的把控完全参考量产铸造工艺的要求，所有的转角位置都做了铸造圆角过渡，避免应力集中造成缸体开裂，缸筒内壁的珩磨网纹预留了加工余量，水套内部的清砂孔位置也做了工艺凸台设计，方便铸造完成后的内腔清理，同时这些清砂孔在后续装配中会用堵头密封，不会影响冷却系统的密闭性。另外缸体上的机油道布置采用了分层设计，主油道沿缸体长度方向贯穿，通过分油道分别向每个主轴承座、凸轮轴轴承、挺柱孔供油，回油道则布置在缸筒之间的加强筋位置，让缸盖回流的机油可以顺畅回到油底壳，避免高速工况下曲轴箱内机油积存造成搅油损失。这类缸体模型在结构设计阶段可以直接用于CAE仿真分析，模拟不同爆发压力下的缸体变形、水套内的冷却液流速分布、主油道的机油压力损失，也可以用于教学场景中讲解内燃机的基体结构，帮助学习者理解动力核心部件的布局逻辑与装配关系。
