往复式内燃机曲轴箱壳体结构设计

　　在往复式内燃机的整机结构布局中，曲轴箱是承担核心承载与密封功能的关键壳体部件，区别于早期分体式的油底壳设计，当前多数量产动力单元都将曲轴箱与缸体下部做集成化设计，这一结构选型直接决定了整机的刚度表现、NVH性能与润滑系统可靠性。从实际装机场景来看，该部件位于发动机缸体下方，上沿通过一圈均布的螺栓孔与缸体下平面完成密封连接，结合面需要匹配对应的密封垫结构，既要承受曲轴连杆机构高速运转带来的交变冲击载荷，还要容纳储存润滑油，为曲柄连杆机构的运转提供封闭的润滑空间，同时阻隔机油外泄、外界杂质进入曲轴腔体内部。

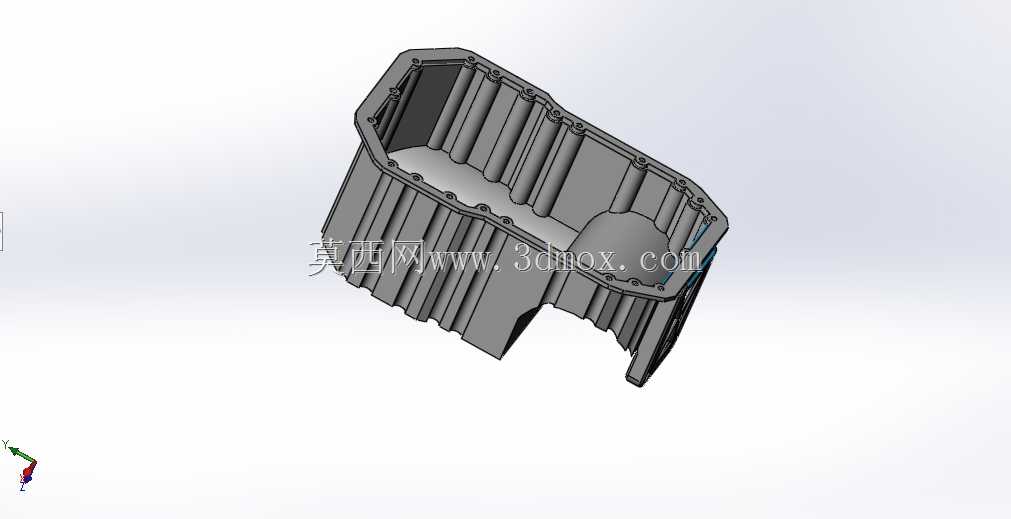

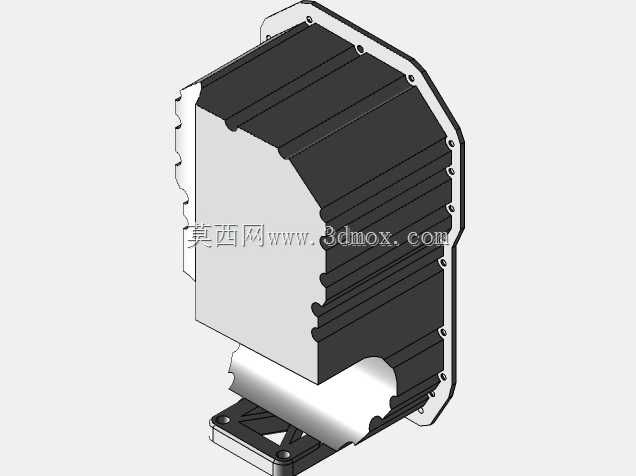

　　从结构设计思路来看，该壳体采用薄壁腔体式结构，整体轮廓跟随曲轴回转轨迹、连杆运动包络线做适配性设计，避免内部运动件与壳体内壁出现运动干涉。腔体内部设置有多道沿轴向分布的加强筋结构，这些加强筋并非等厚等距布置，而是对应主轴承座的载荷传递路径做定向排布，既能够提升薄壁壳体的整体刚度，抑制发动机运转过程中壳体的薄壁振动，降低辐射噪声，还可以在车辆行驶工况下对腔体内的机油晃动起到一定的导流、阻尼作用，减少机油液面大幅波动带来的机油泵进气问题。壳体侧壁的加强筋沿竖向布置，对应安装螺栓的位置做局部加厚凸台，避免螺栓锁紧时局部应力过大导致壳体开裂，同时凸台结构也为螺栓提供了足够的啮合长度，保证连接可靠性。

　　从安装边界与尺寸适配角度，该壳体的上结合面平面度有严格的公差要求，螺栓孔的位置度需要与缸体下平面的螺纹孔完全匹配，保证密封压力均匀分布，避免出现局部密封失效渗油的问题。壳体下部的轮廓根据整车布置的边界做了适配性的避让设计，对应机油集滤器的安装位置预留了足够的沉槽深度，保证车辆在倾斜工况下机油泵依然能够可靠吸油。壳体的壁厚设计遵循等强度原则，在载荷集中的螺栓连接部位、加强筋交汇部位适当增加壁厚，在非承载的大平面区域在保证刚度的前提下适当减薄，兼顾结构强度与整机轻量化需求。

　　在实际功能实现层面，该曲轴箱除了承载与储油的基础功能外，还需要匹配曲轴箱通风系统的接口位置，保证窜入曲轴箱的废气能够顺利导出，避免腔体内压力过高导致密封失效。部分机型的曲轴箱上还会集成机油冷却器、机油液位传感器的安装位，该结构在对应位置预留了安装凸台与通道，不需要额外加装连接支架，减少了整机的零件数量。从工艺性角度，该结构适合采用高压压铸工艺成型，设计过程中所有的转角位置都做了圆角过渡，避免压铸过程中出现应力集中、填充不满的缺陷，拔模角度根据成型方向做了统一设定，减少后续机加工的工序量，仅在上结合面、螺栓孔、传感器安装位等有精度要求的位置预留机加工余量，其余部位一次成型保证尺寸精度。

　　在动力机械的结构设计中，曲轴箱的设计合理性直接影响发动机的整机可靠性，很多早期出现的机油渗漏、曲轴箱开裂、高速机油压力不足等问题，追根溯源都和曲轴箱的结构设计缺陷有关。比如如果加强筋布置不合理，长时间交变载荷作用下壳体容易在应力集中位置出现疲劳裂纹；如果腔体内部轮廓没有完全避让运动件，发动机高速运转时连杆会磕碰壳体内壁，导致部件损坏；如果储油腔的深度设计不足，车辆爬坡或者急加速时机油会向一侧偏移，导致机油泵吸入空气，造成润滑系统失效。因此在建模过程中，需要反复核对运动包络、载荷路径、密封边界的各项参数，保证每一处结构都有对应的功能支撑，不存在冗余设计，也不会出现功能缺失。
