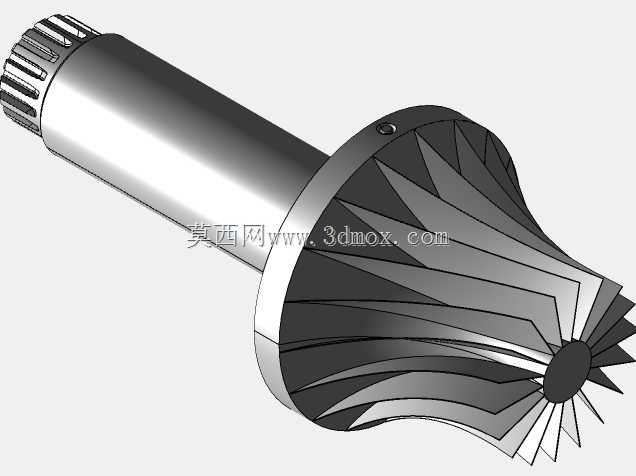

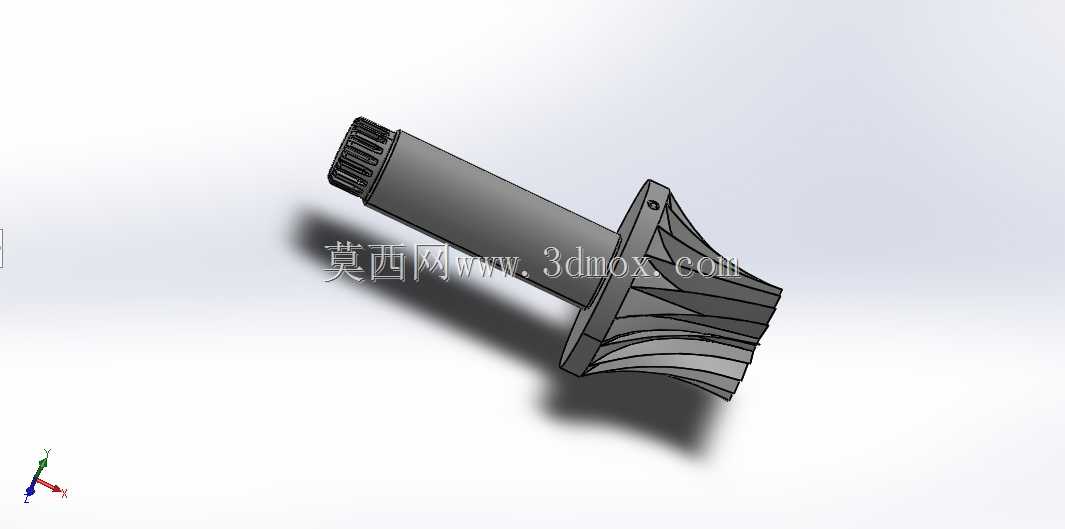

带连接轴段的一体式涡轮结构三维数模

　　在流体能量转换类设备的结构设计环节，涡轮作为核心做功部件，其建模精度直接决定整套设备的能量转化效率与运行稳定性。这类带一体式连接轴段的涡轮结构，常应用在小型径流式流体做功场景中，比如微型燃气轮机的动力端、小型水力发电装置的叶轮组件、车用涡轮增压器的涡轮端，部分工业辅助动力的压缩空气能量回收单元也会采用类似结构的涡轮作为动力输出部件。

　　从实际功能实现角度看，该涡轮的核心作用是承接高速流体的冲击动能，通过叶片的曲面导流将流体的压能与动能转化为轴段的旋转机械能，向外输出扭矩带动后续负载运转。和分体式装配的涡轮与轴结构不同，这款模型采用涡轮轮盘与连接轴一体成型的结构设计，省去了轮盘与轴之间的键连接、过盈装配环节，从结构根源上消除了装配间隙带来的动平衡偏差问题，更适合高转速工况下的长期运行，能有效降低高速旋转时的偏心振动风险。

　　建模过程中首先要明确安装边界的约束条件：轴段末端的花键结构是动力输出的接口，建模时需要严格匹配对应配合件的花键参数，保证齿形的压力角、模数、齿数与对接的传动套完全契合，避免装配后出现传动卡滞或应力集中的问题。轴段上的环形定位台阶是轴向安装的基准面，设计时要控制台阶面的平面度与轴段轴线的垂直度，保证轴承装配后内圈端面能完全贴合定位面，避免轴承运行时出现偏磨。轮盘边缘的小孔是动平衡校正工艺孔，建模时需要保证孔位相对于轴线的对称度，为后续实物加工后的动平衡校正预留操作位置，避免后期去重时破坏叶片的结构强度。

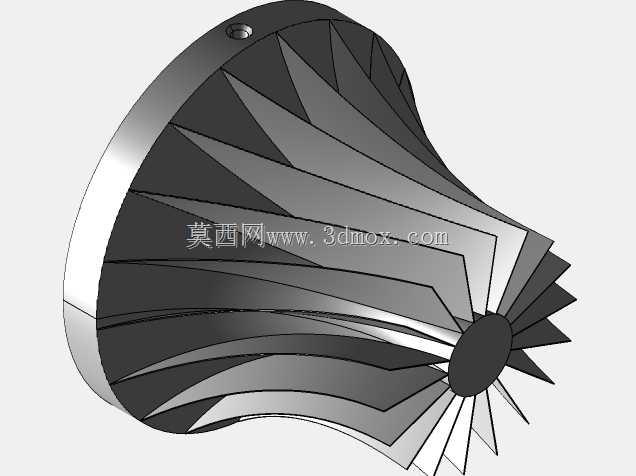

　　叶片部分的曲面设计是整个涡轮建模的核心难点，每一片叶片的型线都要符合流体动力学的导流要求，从轮盘处的叶根到轮缘处的叶尖，叶片的安装角、扭曲弧度都要平滑过渡，既要保证流体流经叶片流道时能顺畅完成能量交换，减少流道内的涡流损失，也要控制叶片的厚度变化梯度，叶根位置适当加厚保证结构强度，承受流体冲击与高速旋转的离心力，叶尖位置适当减薄降低流体流动阻力。叶片与轮盘的衔接位置要做圆角过渡处理，避免直角连接处出现应力集中，在高速旋转的离心力与流体交变冲击力作用下产生疲劳裂纹。

　　从安装适配的角度看，轴段上的光轴段是轴承的安装位，建模时需要控制该轴段的圆柱度与表面粗糙度对应的尺寸公差，保证与轴承内圈的配合精度符合选型要求，既不能过松导致跑圈内圈打滑，也不能过紧造成轴承装配时内圈胀大影响游隙。轮盘背面与轴段衔接的位置同样做了圆弧过渡，降低应力集中系数，在高转速工况下，该位置是离心应力的集中区域，合理的圆角设计能大幅提升部件的疲劳寿命。

　　在实际选型应用中，这类一体式涡轮结构更适合小功率、高转速的动力场景，相比分体式结构，其装配工序更少，整体动平衡精度更容易保证，后期维护时不需要反复调整涡轮与轴的同轴度，能降低现场装配的难度。建模时需要注意叶片之间的流道宽度均匀性，流道偏差过大会导致各个叶片承受的流体冲击力不均，运行时产生周期性的振动激励，进而影响整套设备的运行平稳性，甚至引发共振问题。同时轴段末端的结构要根据对接的负载形式调整，本次模型采用的花键连接形式适合大扭矩、高转速的动力传递，能保证传动过程中无间隙、对中性好，相比平键连接能承受更大的交变载荷。
