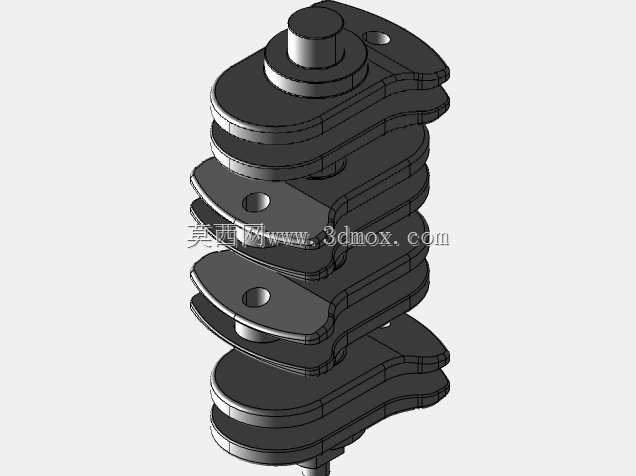

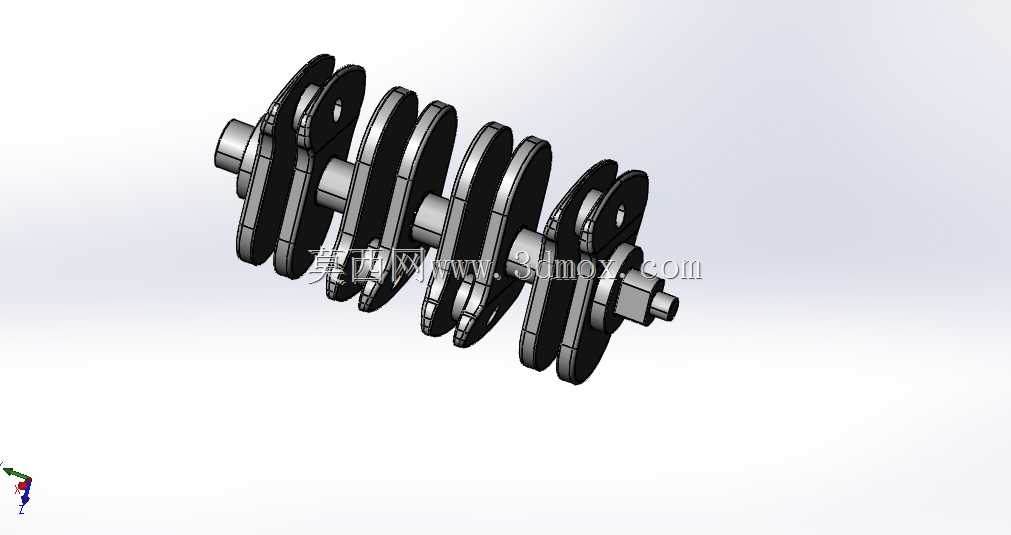

内燃机核心传动曲轴结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511210
  • 内燃机核心传动曲轴结构设计
  • 内燃机核心传动曲轴结构设计

  在往复式内燃机的动力传递链路里,曲轴是完成运动形式转换的核心承载部件,日常做动力总成匹配、传动结构校核时,这类部件的三维结构精度直接影响整套动力单元的运行可靠性。从实际应用场景来看,这类多缸机配套的曲轴,主要适配直列四缸内燃机型,覆盖乘用车动力、小型工程机械动力、固定式发电机组动力等多个使用场景,不同场景下对曲轴的动平衡精度、轴颈耐磨性能、曲柄臂强度的要求会有细微差异,但核心的运动转换逻辑完全一致。

  做这类曲轴的结构设计时,首先要锚定的是安装边界尺寸:主轴颈的同轴度公差需要控制在0.02mm以内,各曲柄销的相位角偏差不能超过±0.5°,不然装配后会出现运转抖动、轴瓦偏磨的问题。主轴颈作为曲轴的安装定位基准,需要和缸体主轴承座、轴瓦做过盈配合匹配,设计时要预留合理的配合公差,同时要考虑轴颈表面的淬火硬化层深度,保证长期高载荷运转下的耐磨性能。曲柄销是连接连杆大头的部位,和连杆轴瓦配合的表面粗糙度要达到Ra0.8以下,同时要和主轴颈保持平行度公差要求,避免连杆运转时出现卡滞、偏磨。

  从功能特性来看,这套曲轴的曲柄臂采用了等强度优化结构,在保证曲柄销和主轴颈连接强度的前提下,尽可能去除了非承载区域的冗余材料,既降低了曲轴整体的转动惯量,减少动力输出过程中的惯性损耗,也能平衡各缸往复运动产生的一阶、二阶惯性力,降低整机运转时的振动水平。曲轴两端的结构分别对应动力输入端和输出端:输入端需要匹配正时齿轮、减震皮带轮的安装位,设计时要预留对应的键槽、定位轴肩,保证附件传动的定位精度;输出端需要匹配飞轮的安装法兰,法兰端的端面跳动公差要严格控制,保证飞轮装配后的动平衡精度,避免动力输出时出现端面跳动引发的传动抖动。

  设计过程中还要重点考虑润滑油道的布局,主轴颈和曲柄销之间的斜向油道要做圆弧过渡处理,避免应力集中,同时保证润滑油能顺利从主油道输送到连杆轴颈位置,在轴瓦和轴颈之间形成稳定的油膜,降低运转过程中的摩擦损耗。油道的孔径设计要兼顾通流面积和结构强度,孔径过大会削弱曲柄臂的承载能力,孔径过小则会导致润滑油流量不足,引发轴瓦烧蚀的故障。另外,曲轴的平衡块布局是设计的核心要点之一,每个平衡块的配重需要根据对应曲柄销、连杆活塞组件的往复质量做精确计算,保证曲轴在额定转速区间内运转时,离心力和往复惯性力能得到充分平衡,降低主轴承座的承载负荷,延长整机的使用寿命。

  在实际建模过程中,要注意各轴颈的过渡圆角设计,圆角半径不能过小,不然会在圆角位置产生严重的应力集中,在交变载荷长期作用下容易出现疲劳断裂的问题;同时圆角位置要和轴颈表面、曲柄臂表面做平滑过渡,不能出现加工台阶或者棱角。对于多缸曲轴来说,各缸的发火顺序会直接影响曲柄销的相位布局,直列四缸机常用的1-3-4-2发火顺序,对应曲柄销的相位角为0°、180°、180°、0°,这种布局能保证各缸做功间隔均匀,动力输出平顺,建模时要严格按照相位角要求布置各曲柄销的位置,避免出现发火顺序错乱导致的动力输出中断、运转冲击过大的问题。

  从安装适配的角度来说,曲轴的轴向定位通常靠中间位置的止推轴瓦实现,设计时要在对应的主轴颈位置预留止推面,止推面的平面度和表面粗糙度要满足轴向承载的要求,同时要预留合理的轴向间隙,避免热胀冷缩导致曲轴运转卡滞。曲轴前端的密封位要匹配油封的安装尺寸,表面粗糙度和硬度要满足油封的密封要求,防止出现机油渗漏的问题;后端的密封位同样要做对应的精度控制,配合后油封实现曲轴箱的密封。
