在往复式活塞内燃机的配气系统中,凸轮轴是决定进排气时序、气门升程曲线的核心执行部件,其型线精度、安装同轴度直接决定发动机的充气效率、怠速稳定性与高转速区间的动力输出表现。从结构组成来看,该部件以一根沿气缸组长度方向延伸的圆柱杆为基体,沿轴向根据气缸排布顺序依次布置多个凸轮型面凸起,每个凸轮对应一个进排气门,轴体两端设置有支撑轴颈、驱动连接结构,部分机型的凸轮轴上还集成有偏心轮、驱动齿轮等附属结构,用于驱动燃油泵、分电器等附属附件。

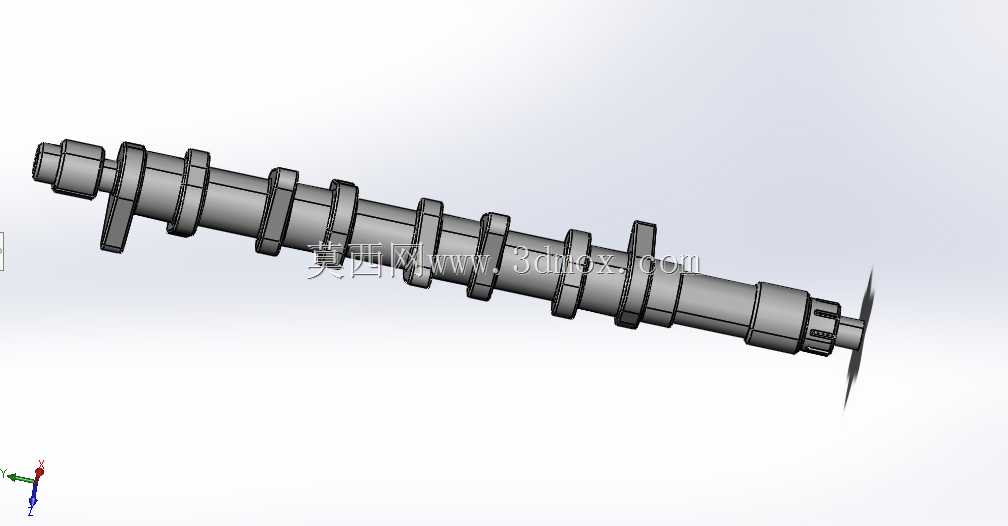

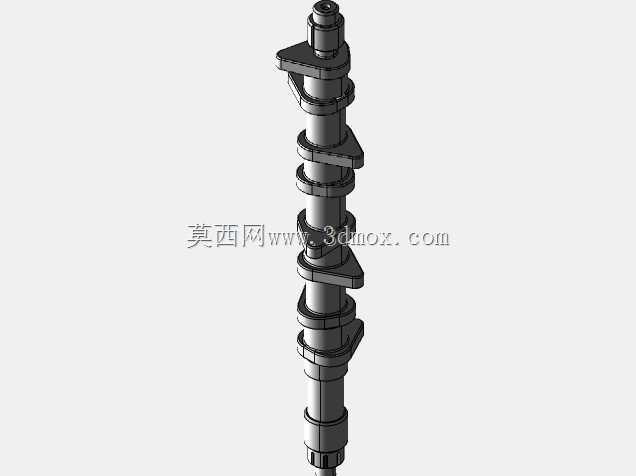

在实际装机应用中,凸轮轴的安装位置根据配气机构形式不同分为下置、中置、顶置三类,下置式凸轮轴通常布置在气缸体下部,通过挺柱、推杆、摇臂组件驱动气门,多用于大排量低转速的商用车柴油机;顶置式凸轮轴直接布置在气缸盖上方,通过挺柱直接驱动气门,省去了长推杆带来的传动间隙与惯量,更适配高转速的乘用车汽油机。该模型还原的是直列多缸发动机用整体式凸轮轴,轴体上的凸轮型面并非简单的偏心圆结构,而是包含基圆段、缓冲段、工作段、回程段的复合曲面,基圆段对应气门关闭状态,此时凸轮与从动件接触无升程,保证气门落座密封;缓冲段用于消除配气机构的传动间隙,避免气门开启、落座瞬间产生冲击异响;工作段的型线曲率决定了气门的最大升程与开启持续角,直接影响气缸的进气充量与排气彻底性;回程段则控制气门平稳落座,避免落座冲击力过大导致气门密封面磨损、气门弹簧断裂。
从设计逻辑层面,凸轮轴的型线设计需要兼顾多方面的工程约束:首先要匹配发动机的标定转速区间,高转速机型需要更大的气门重叠角与更快的气门开启速度,以提升高转速下的充气效率,但过快的型面变化会导致从动件惯性力激增,引发气门弹簧共振、从动件脱离凸轮型面的飞脱故障;低转速大扭矩机型则需要更平缓的型线变化,保证低速扭矩输出与机构可靠性。其次要考虑安装边界的约束,支撑轴颈的直径需要满足轴体的抗弯刚度要求,多缸长凸轮轴的轴颈排布需要避开气缸盖的冷却水腔、润滑油道位置,轴端的驱动结构需要匹配正时链条/正时皮带的安装尺寸,保证正时标记的对齐精度。轴体上的凸轮相位角需要根据各缸的点火顺序精准排布,保证各缸进排气动作按做功顺序依次完成,避免出现进排气干涉、各缸做功不均匀的问题。
在材料与工艺层面,量产凸轮轴通常采用合金铸铁或锻钢制造,凸轮型面与轴颈位置需要进行表面淬火或渗碳处理,保证表面硬度达到HRC55以上,承受与挺柱长期往复接触的磨损,轴体芯部则保留足够的韧性,承受交变扭矩与弯曲载荷。建模过程中需要重点保证各凸轮型面的相位角度公差、轴颈的同轴度公差、凸轮型面的轮廓度公差,这些形位公差直接决定装机后的配气精度,若同轴度超差会导致凸轮轴转动卡滞、轴瓦异常磨损;若凸轮相位角偏差超过1°,就会导致进排气正时错位,发动机动力下降、排放超标;若型面轮廓度超差,会导致气门升程不符合设计值,出现怠速抖动、高转速动力不足的问题。
在实际维修与选型匹配中,凸轮轴的更换需要严格匹配机型的配气相位参数,不同排量、不同标定功率的机型即使轴体安装尺寸相近,也不能随意互换,否则会导致配气正时错乱,严重时会出现气门撞击活塞的顶气门故障,造成发动机整体报废。建模时还原的轴端密封结构、润滑油道孔位置,也都是装机时需要重点核对的安装边界,润滑油道孔需要与缸体/缸盖的油道对齐,保证轴颈与凸轮型面得到持续的压力润滑,避免出现干磨烧蚀的故障。
