黑红配色乘用车辐条式轮毂结构设计

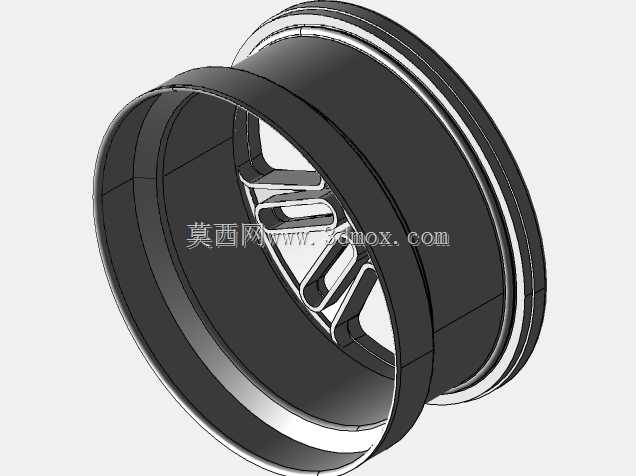

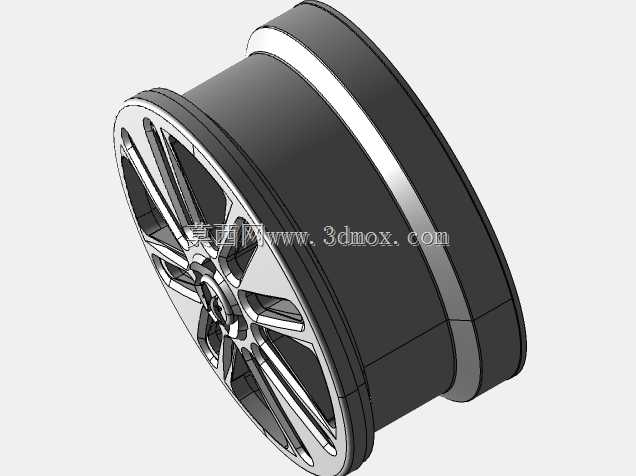

　　日常做整车底盘行走系统匹配时，轮毂是连接车轴与轮胎的核心承载部件，这个辐条式轮毂的设计，首先要兼顾乘用车日常行驶的承载需求与外观个性化需求，在做结构建模的时候，首先要明确安装边界：轮毂中心的定位孔需要匹配对应车型的轴头直径，周边的螺栓孔分布圆直径要严格对应车轴法兰的安装孔位，孔位数量与孔径要匹配常用的乘用车螺栓规格，保证安装后同轴度符合要求，避免高速行驶出现抖动。轮辋部分的宽度与直径尺寸，需要适配对应规格的子午线轮胎，轮缘的凸起结构要保证轮胎充气后不会脱出，胎圈座的角度与粗糙度要符合行业通用标准，避免轮胎装配后出现慢漏气的问题。辐条部分采用十组双辐条的镂空设计，不是单纯为了外观，镂空结构可以在保证整体结构强度的前提下，

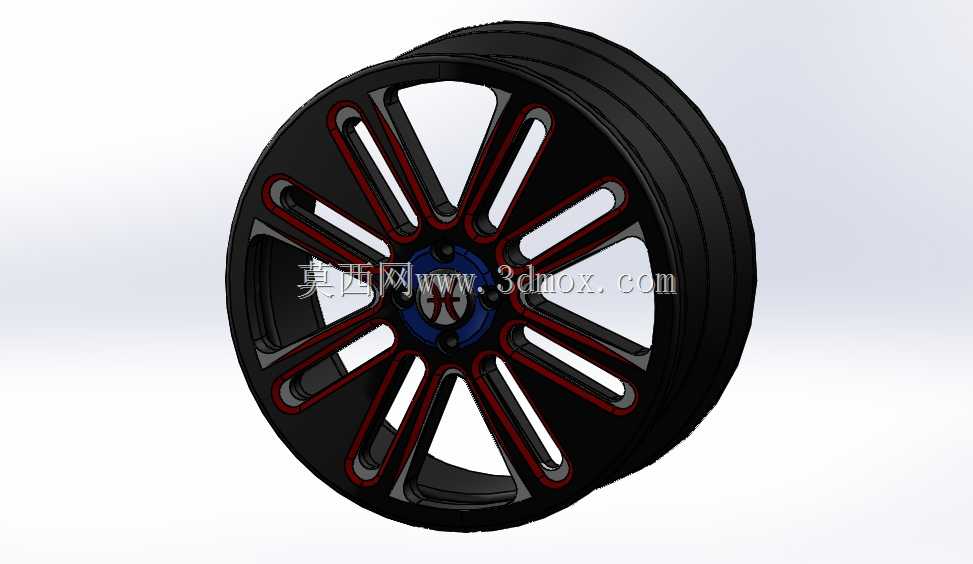

　　降低轮毂自身的转动惯量，车辆加速与制动时的响应会更灵敏，同时镂空的间隙可以给制动盘留出足够的散热空间，连续制动时制动系统产生的热量可以通过辐条间隙快速随气流散出，避免制动热衰减。设计时辐条的根部与轮辋连接位置做了大圆弧过渡，避免应力集中，日常行驶经过颠簸路面时，载荷可以均匀分散到整个轮辋圆周，不会出现辐条根部断裂的问题。中心盖位置做了内凹的安装位，可以固定品牌标识盖，同时遮挡中心的固定螺栓，避免雨水、泥沙侵蚀螺栓造成锈蚀，后期拆卸维护更方便。表面的黑红配色分色设计，是在基础的黑色基体上，沿辐条轮廓做红色装饰嵌条，嵌条位置做了下沉的凹槽结构，装饰件嵌入后不会突出辐条表面，日常清洗车辆或者行驶中溅起的飞石不会刮掉装饰层。实际装车场景中，

　　这类轮毂多用于家用乘用车的改装或者量产车型的高配版本，需要满足日常城市道路、轻度非铺装路面的行驶承载要求，静态承载能力要覆盖对应车型的单轮最大轴荷，还要通过弯曲疲劳试验、径向疲劳试验的验证，建模时每一处壁厚的设置都要兼顾强度与轻量化，比如轮辋的壁厚在保证成型工艺可行的前提下尽量做薄，辐条的截面采用变厚度设计，靠近中心安装座的位置厚度更大，往轮辋方向逐渐收薄，既保证中心安装位置的结构强度，又不会额外增加不必要的重量。做三维建模过程中，还要考虑后续的加工工艺，这类铝合金轮毂一般采用低压铸造工艺，建模时要预留出拔模斜度，壁厚尽量均匀，避免铸造时出现缩孔、缩松的缺陷，安装面的位置要预留加工余量，

　　后续机加工时可以保证安装平面的平面度与螺栓孔的位置精度。轮辋上的气门嘴安装孔位置要避开辐条的遮挡位置，方便后续装配气门嘴，同时做动平衡时的平衡块粘贴位置要预留平整的表面，保证动平衡校准后车轮高速运转的稳定性。很多新手做轮毂建模时容易忽略安装边界的尺寸，只做外观曲面，最后匹配车轴时出现中心孔不对、螺栓孔位错位的问题，这个模型在设计时就把安装配合面的尺寸做了标准化处理，中心定位孔的公差带按照过渡配合设置，装配时可以轻松套入轴头，又不会出现过大的间隙导致定位不准。辐条背面的减重槽设计也经过了受力校核，不会因为开槽降低整体的抗冲击能力，车辆经过坑洼路面受到侧向冲击时，辐条可以将冲击力分散传递到整个轮辋，不会出现局部变形。
