车辆前照照明头灯结构三维设计

　　这款车用头灯的结构设计，首先要匹配整车前部的安装空间约束，在前期方案阶段就需要对接车身总布置给出的安装边界，包括灯体后侧与翼子板、前舱内部线束、防撞梁结构的预留间隙，同时要兼顾灯体自身的散热空间与检修拆装的操作余量，不能出现装配后与周边件干涉、后期更换灯泡无法操作的问题。从实际使用场景来看，这类头灯主要承担车辆夜间行驶的近远光照明功能，同时要兼顾雨雾天气下的光线穿透性，结构设计上需要将反光碗、透镜安装位、灯壳密封结构做一体化整合，避免后期出现灯罩起雾、进水短路的常见故障。

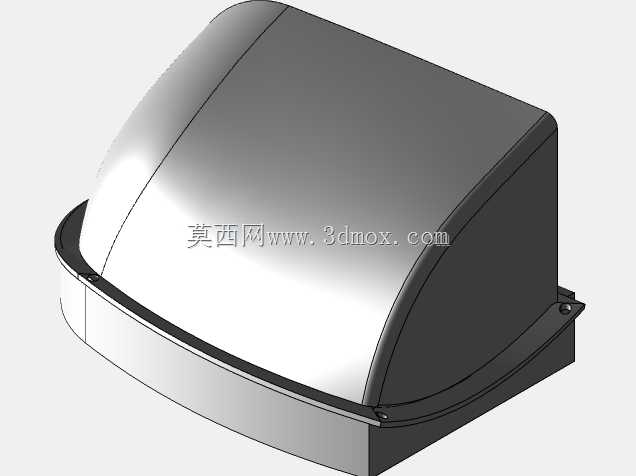

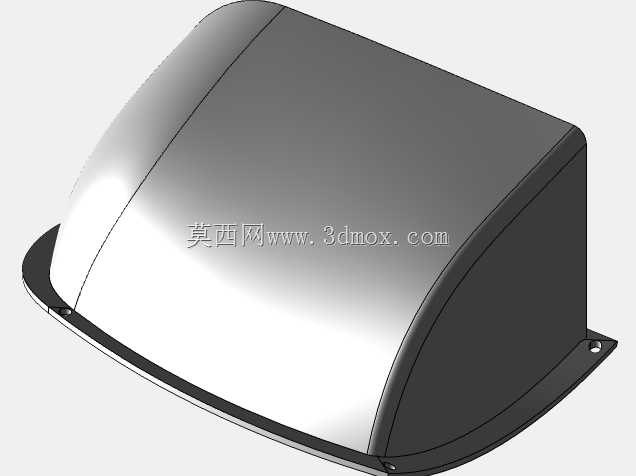

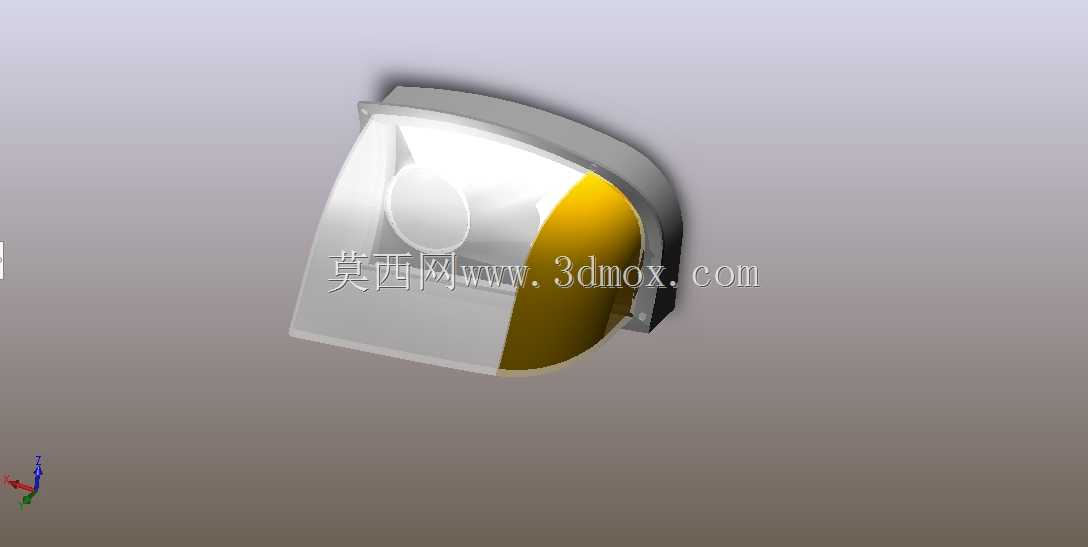

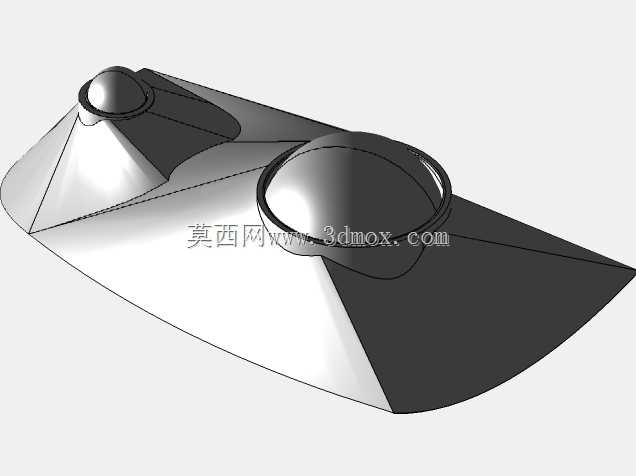

　　设计过程中首先确定的是灯体的曲面轮廓，要和整车前脸的造型面做G2连续匹配，不能出现外观断差，灯壳的壁厚设计要兼顾注塑成型的工艺性，整体壁厚控制在均匀区间，避免出现缩痕、翘曲等注塑缺陷，同时灯罩表面的硬化涂层预留厚度也要在建模阶段就考虑进去，不能因为后期涂层处理导致装配尺寸超差。灯体内部的反光碗结构，需要根据选定的光源类型调整反射曲面的曲率，保证光线投射的范围符合道路照明的法规要求，近光的明暗截止线位置要精准，避免对向车辆驾驶员产生眩目，远光的照射距离与覆盖范围也要满足高速行驶的视野需求。

　　安装结构上，灯体后侧设计了三个带缓冲橡胶垫的安装支脚，支脚的位置对应车身前部的安装点，橡胶垫可以过滤车辆行驶过程中产生的振动，避免灯体长期受振出现紧固件松动、灯罩开裂的问题，同时支脚的安装孔设计了长圆孔结构，可以吸收装配过程中的尺寸公差，降低总装环节的对位难度。灯体的密封结构采用了一体式密封圈沟槽设计，密封圈选用耐老化的橡胶材质，沟槽的深度与宽度匹配密封圈的压缩量，保证装配后密封圈的压缩率处于合理区间，既可以实现可靠的防水防尘，又不会因为压缩量过大导致灯罩装配后出现应力开裂。

　　从功能特性来看，这款头灯的结构预留了光源模组的升级空间，内部的安装支架可以兼容卤素光源与LED光源模组的固定，不需要对灯体外壳做修改就可以完成光源配置的调整，适配不同配置等级的车型需求。灯体后侧设计了可拆卸的防尘后盖，后盖采用卡扣式连接，更换光源时不需要拆卸整个灯体，只需要打开后盖就可以完成操作，大幅降低了后期维护的难度。同时灯体内部预留了线束的走线卡槽与固定点，避免车辆行驶过程中线束晃动与反光碗、灯壳产生摩擦，导致线束绝缘层破损引发电路故障。

　　建模过程中对所有的配合面都做了公差匹配设计，灯罩与灯壳的配合面预留了粘胶槽的空间，粘胶槽的宽度与深度符合常用车灯密封胶的施工要求，保证打胶后胶层均匀连续，不会出现断胶、溢胶影响外观的问题。灯体的所有棱角位置都做了圆角过渡，一方面是避免注塑过程中出现应力集中，另一方面也可以减少装配过程中对操作人员的划伤风险，同时圆角过渡也能优化灯体内部的气流走向，减少灯体内部起雾的概率。另外在灯体的最低位置设计了微小的透气孔结构，透气孔上配备了防水透气膜，既可以平衡灯体内外的温差压力，又能阻止外部的水汽、灰尘进入灯体内部，解决车灯长期使用后的起雾顽疾。

　　在实际装车验证的维度，这款头灯的结构强度需要满足整车的振动测试、高低温循环测试、高压洗车防水测试的要求，建模阶段就对灯体的薄弱位置，比如安装支脚、灯罩与灯壳的结合位置做了加强筋设计，加强筋的厚度与排布兼顾强度要求与注塑成型的工艺性，不会因为加强筋设计导致表面出现缩痕。同时灯体的整体重量控制在合理区间，不会给前部安装结构带来额外的负载，也符合整车轻量化的设计趋势。
