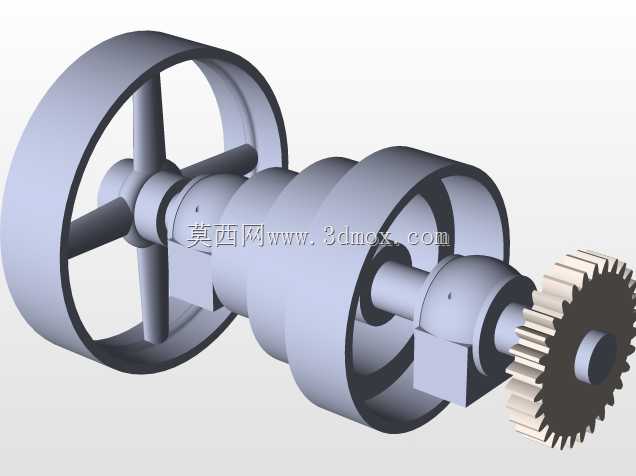

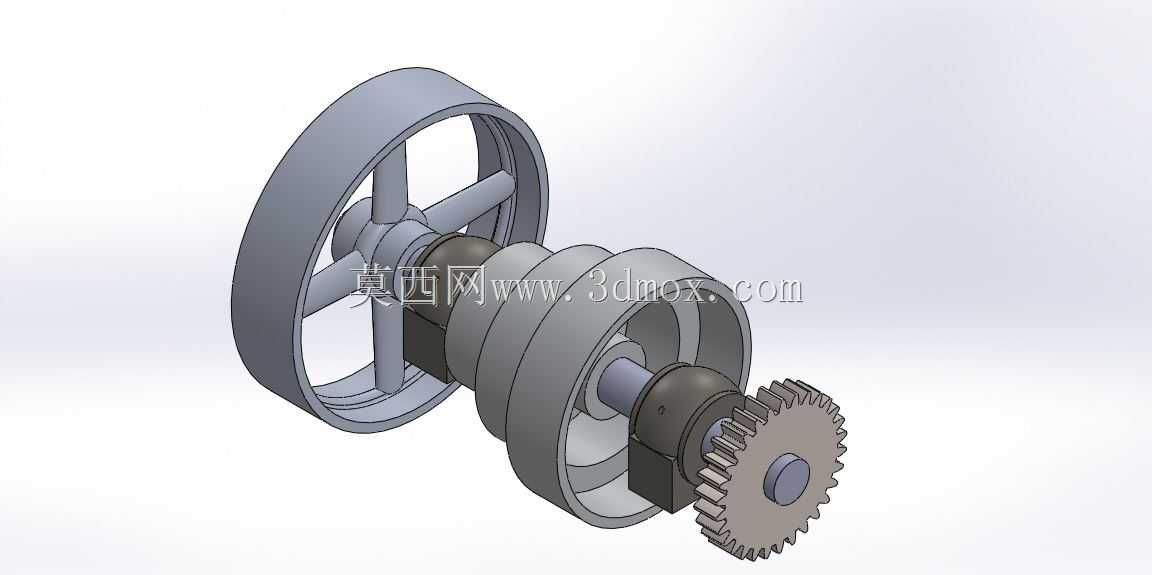

带轮齿轮组合式动力传输传动结构

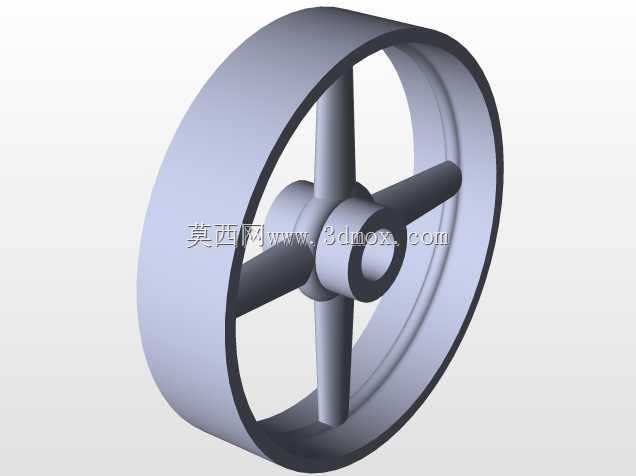

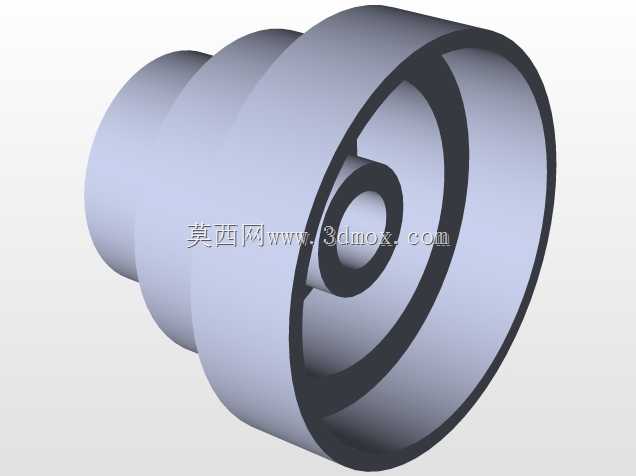

　　这套传动结构在常规中小型轻工设备的动力传递链路里应用十分普遍，常见于小型输送设备、台式加工机具、农用辅助机具的动力端，负责将原动机输出的扭矩完成转速适配后传递给执行端，不需要额外加装复杂的变速箱体，整体结构紧凑，能在安装空间受限的设备舱内完成布置。从实际功能来看，结构最外侧的大直径辐条式带轮负责第一级减速，通过V带或者平带和原动机端的小带轮连接，带传动本身具备过载打滑的特性，能在执行端突然卡滞时保护原动机和后端传动零件不会因为瞬时过载出现断裂、崩齿的问题，日常维护时只需要调整带的张紧度即可，不需要频繁拆解传动部件。带轮内侧的阶梯式带轮槽结构，可以搭配不同规格的传动带实现多档转速输出，不需要更换传动零件就能适配不同工况下的转速需求，

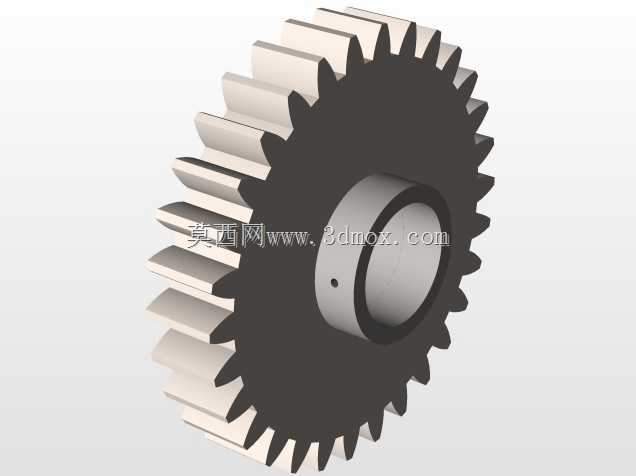

　　适合需要经常调整作业速度的小型设备使用。和阶梯带轮同轴布置的直齿圆柱齿轮是第二级动力输出端，齿轮和轴之间通过键连接传递扭矩，轴上的台阶结构分别对带轮、齿轮做轴向定位，配合轴端的挡圈和锁紧套就能完成所有回转零件的轴向固定，不需要额外加工复杂的定位槽，零件加工难度低，普通卧式车床就能完成轴类零件的加工，齿轮采用标准模数直齿设计，替换时可以直接选用同参数的标准件，降低备件储备成本。设计这套结构的时候，首先要核算传递的额定扭矩，先确定齿轮的模数和齿宽，保证齿面接触强度和齿根弯曲强度满足满负载运行的要求，再根据需要的总传动比分配带传动和齿轮传动的减速比，带传动的传动比通常控制在1:3到1:5之间，避免带轮包角过小出现打滑丢转的问题，

　　齿轮传动的单级传动比不超过1:6，保证齿轮啮合的平稳性，降低运行时的噪音。轴的设计要先做受力分析，带轮端受到的是带的张紧力带来的径向载荷，齿轮端受到的是啮合径向力和圆周力，两个载荷的作用点要根据安装位置确定，再核算轴的挠度和临界转速，保证轴在最高转速运行时不会出现共振，轴上的轴承选用深沟球轴承即可，能同时承受径向载荷和少量轴向载荷，轴承座可以直接集成在设备的机架墙板上，不需要单独制作轴承座组件，进一步压缩安装空间。外形尺寸方面，大带轮的外径根据传动比和线速度要求确定，通常带轮的线速度控制在25m/s以内，避免带因为离心力过大出现过早老化，整套传动组件的轴向总长度要控制在安装墙板的厚度范围内，突出墙板的部分不超过齿轮的齿顶圆直径，

　　避免和设备周边的管线、护罩出现干涉。安装的时候要先保证传动轴和原动机输出轴的平行度，平行度误差控制在0.1mm/100mm以内，否则会加剧带的磨损和齿轮的偏载，带轮的径向圆跳动要控制在0.2mm以内，齿轮的端面圆跳动不超过0.15mm，装配完成后手动转动轴要保证回转灵活，没有卡滞、异响的问题，齿轮啮合的侧隙要符合对应模数的标准要求，侧隙过小会导致运转时卡滞发热，侧隙过大会导致换向时出现冲击，影响传动精度。实际使用中，这套结构的润滑方式比较简单，齿轮端可以采用脂润滑，定期在齿面涂抹润滑脂即可，带轮部分不需要润滑，要注意避免油污沾到传动带上，防止带出现打滑、腐蚀老化的问题，轴承端每隔一定运行周期补充润滑脂就能保证长期稳定运行。这种开式传动结构的优势是结构直观，故障排查方便，出现传动失效的时候可以快速定位故障点，比如带磨损打滑只需要更换传动带，齿轮断齿只需要更换对应齿轮，不需要拆解整个传动箱体，对于维护条件有限的现场作业场景十分友好，在很多小型通用设备上都能看到类似的传动布置形式，是经过长期实际应用验证的可靠传动方案。
