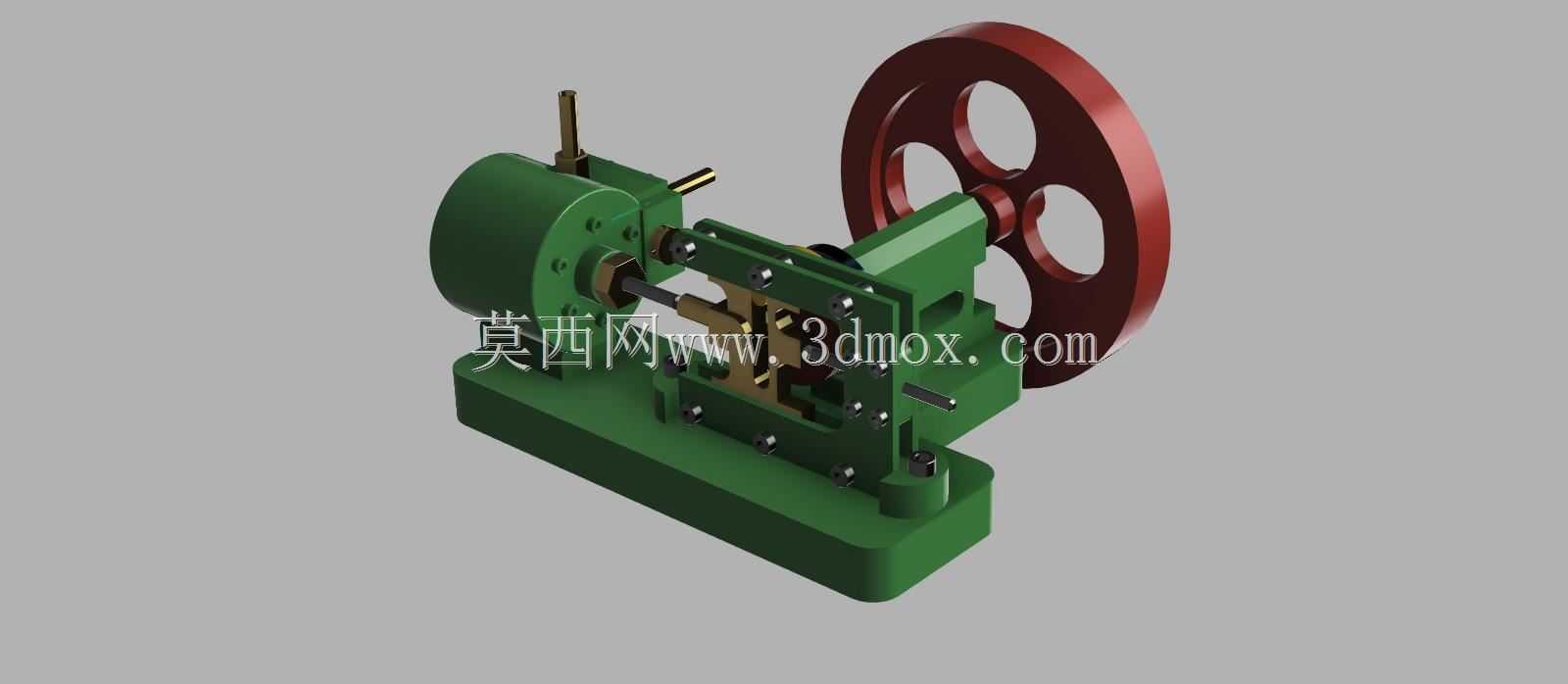

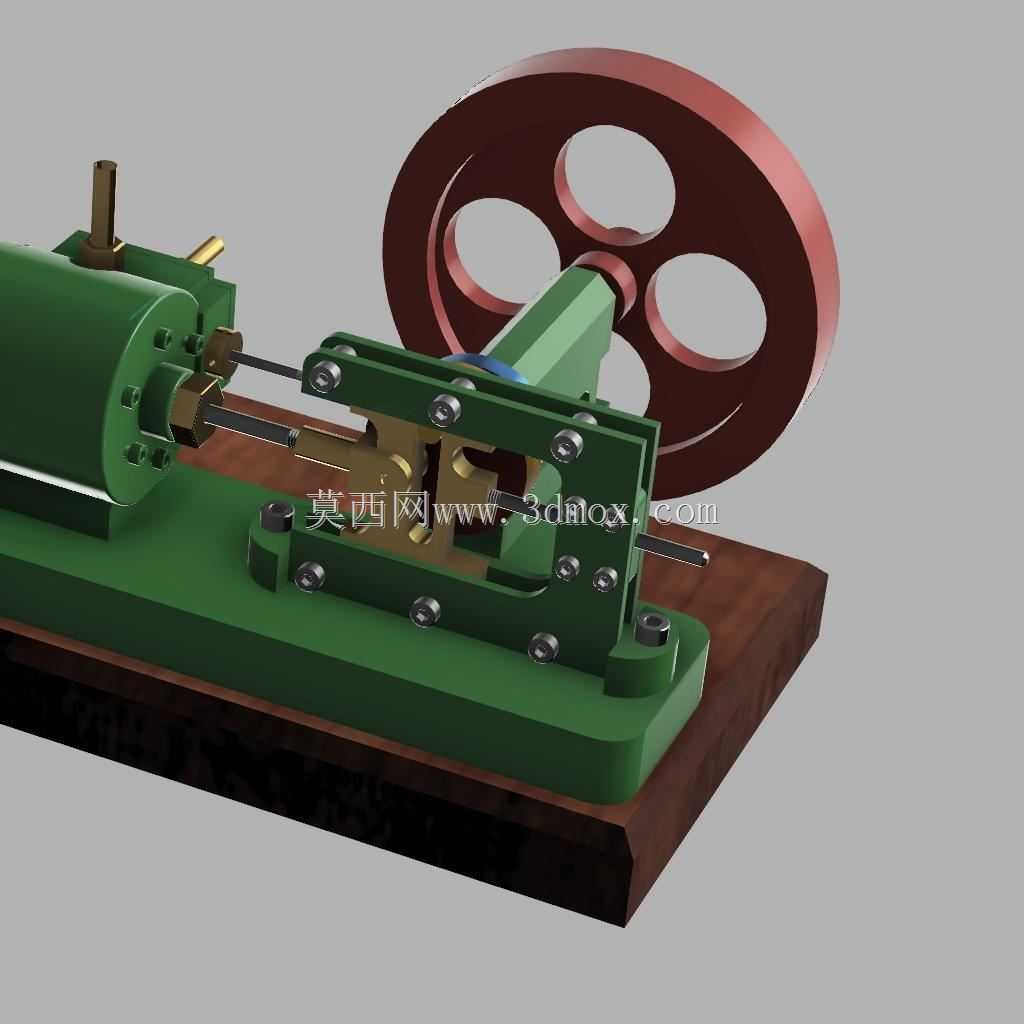

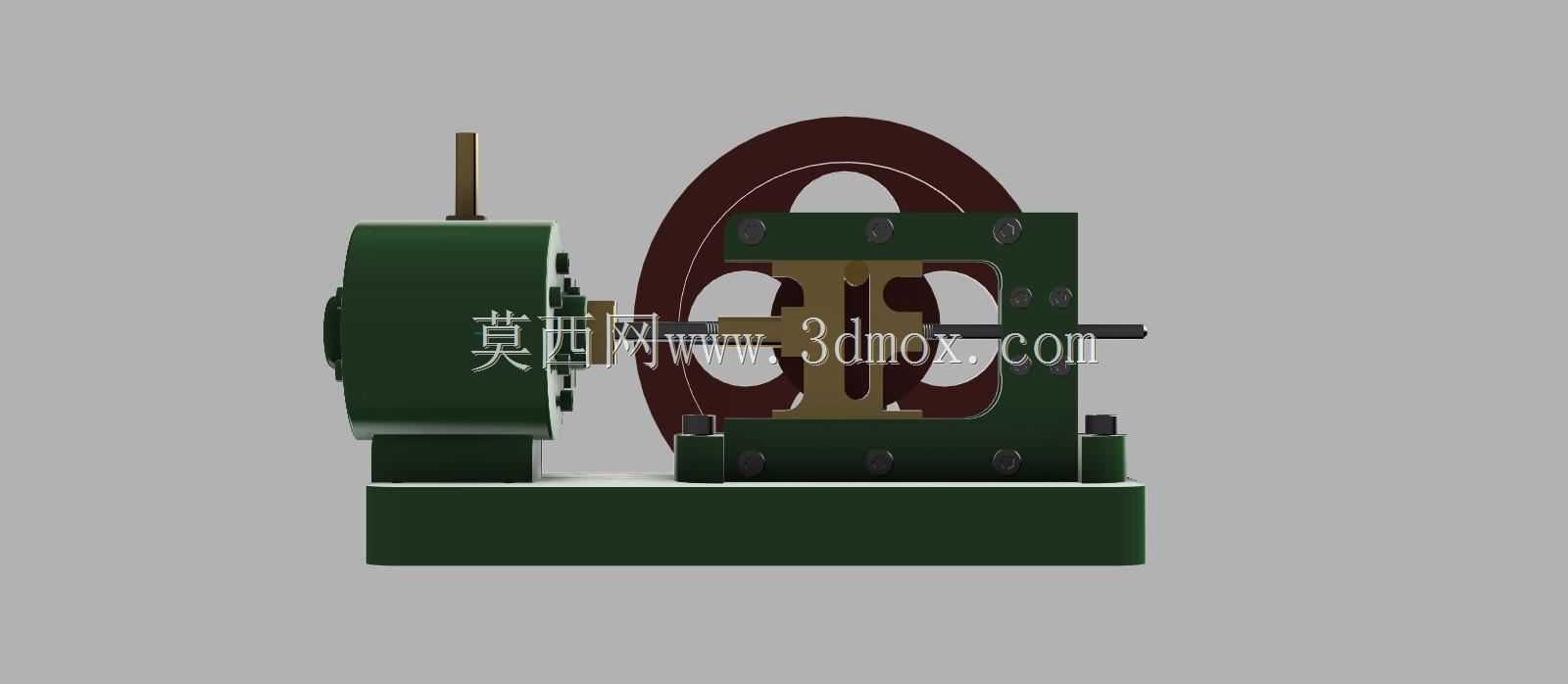

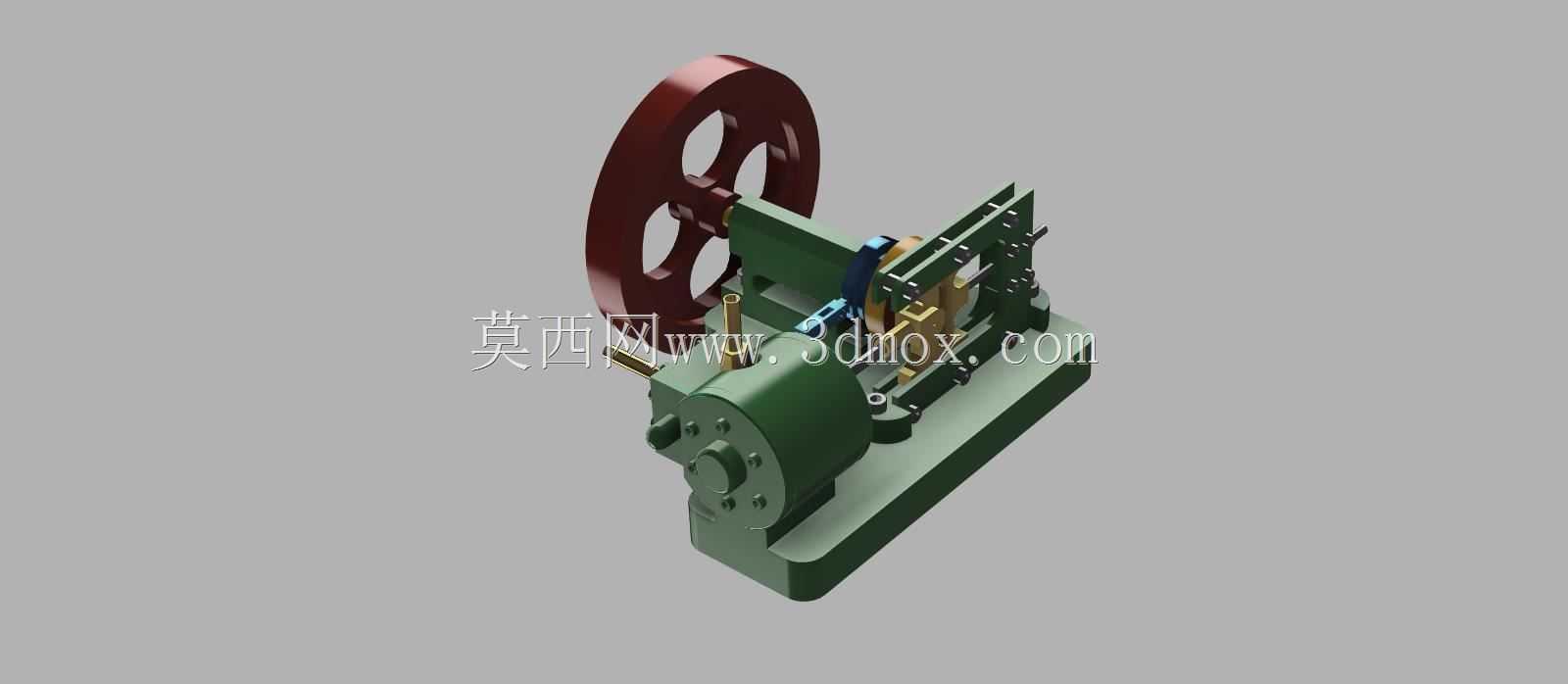

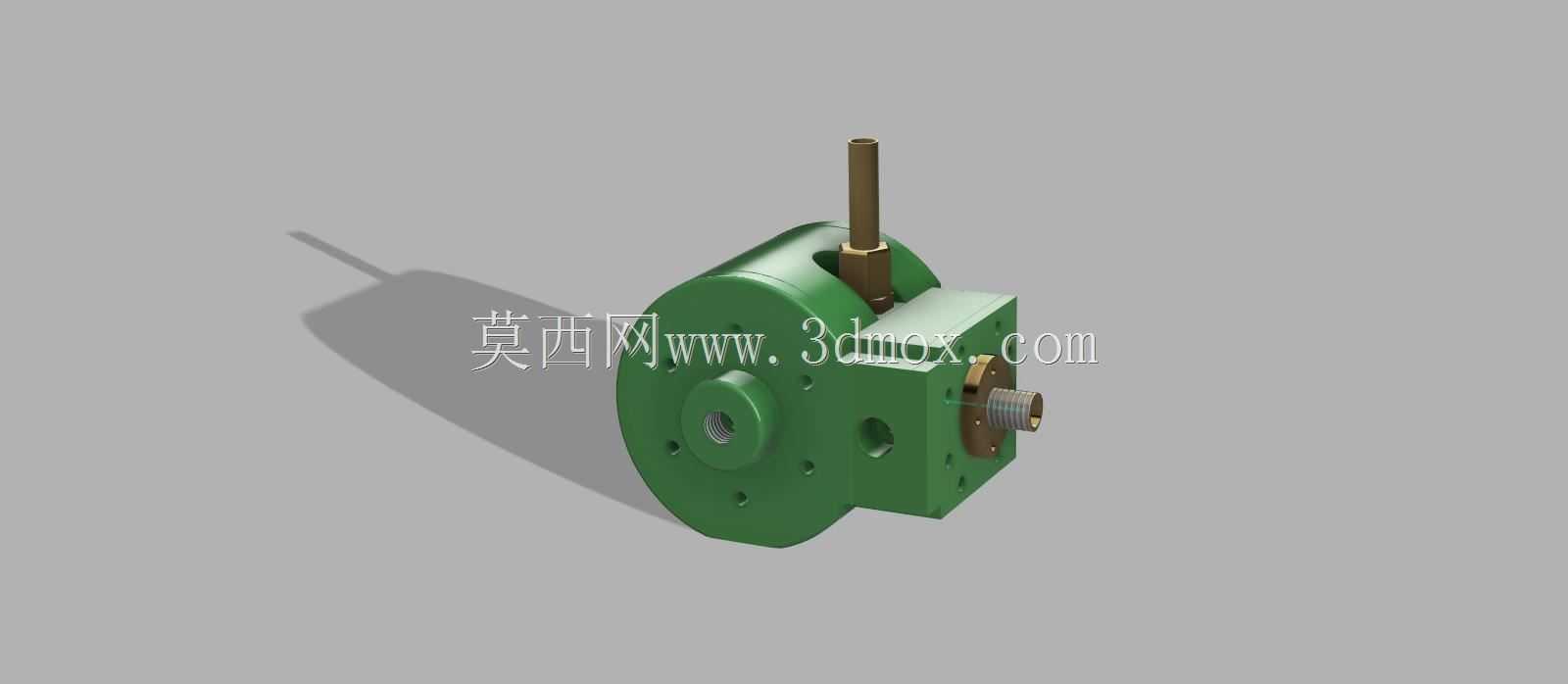

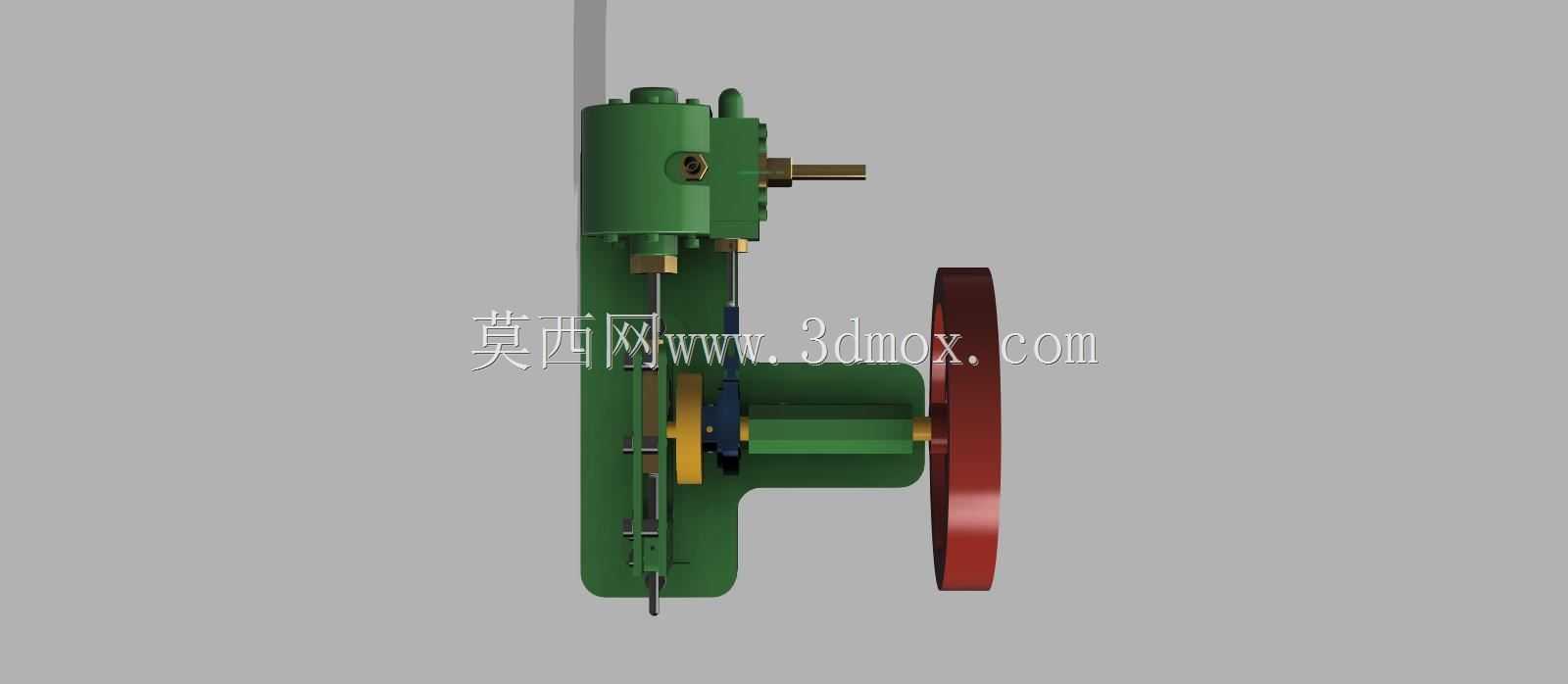

Scotch轭式蒸汽动力传动装置结构

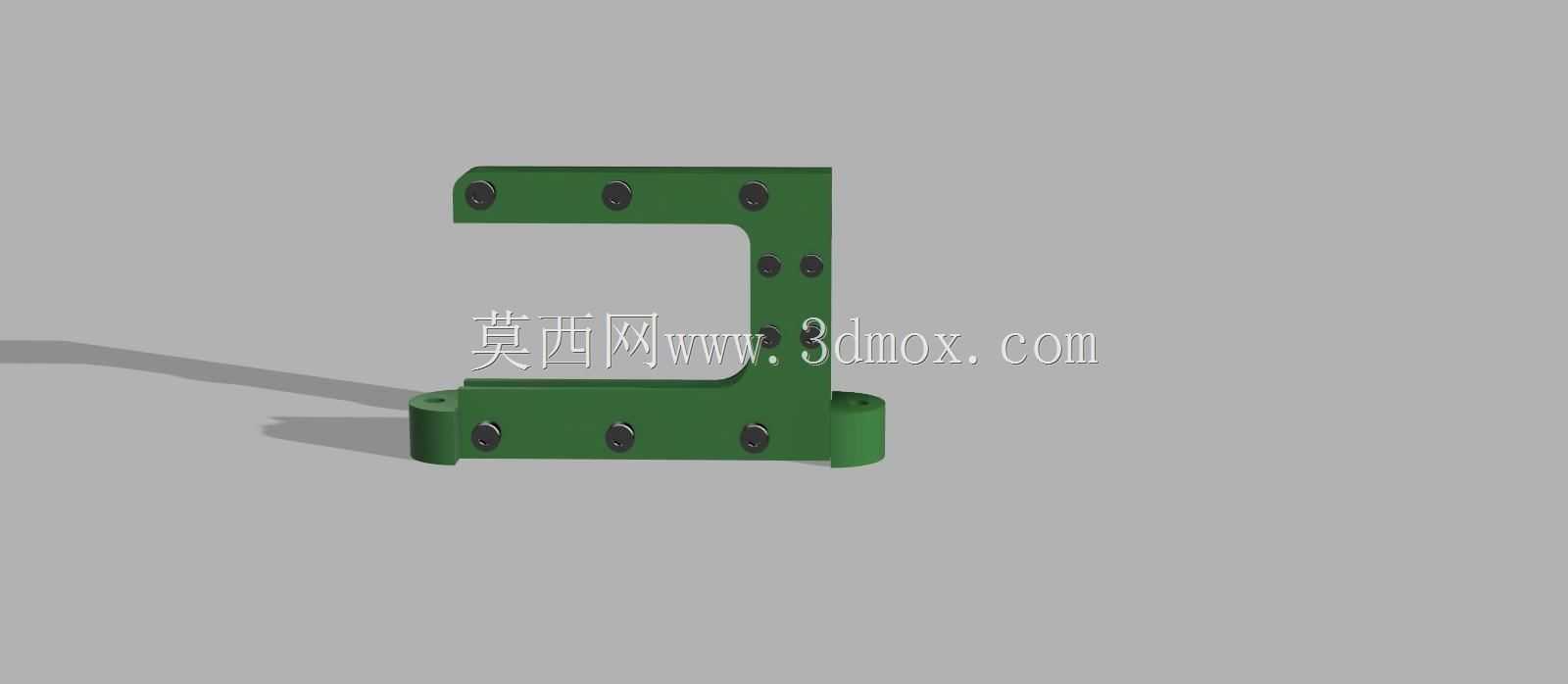

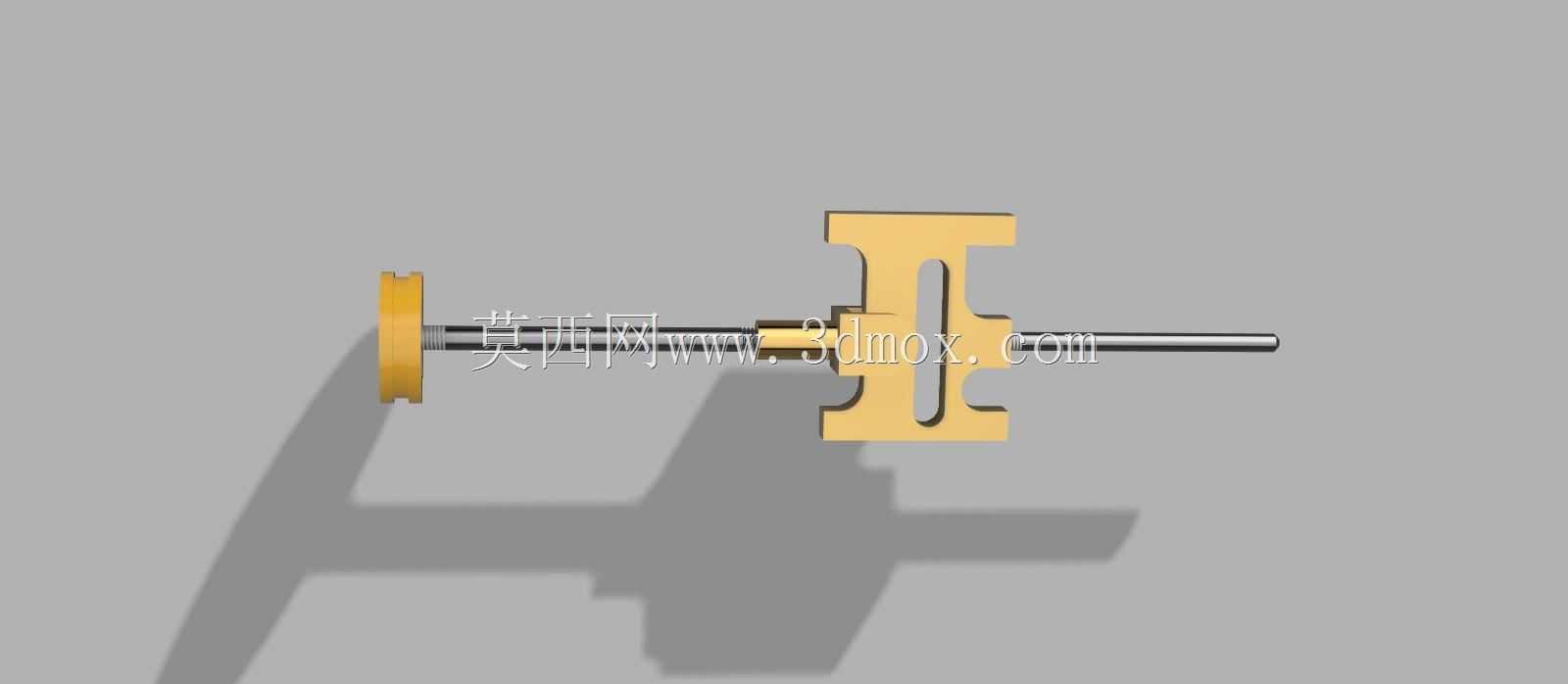

　　这套轭式蒸汽动力结构，核心依托曲柄滑块转换逻辑实现动力输出，区别于常规摆缸蒸汽机的偏心传动设计，其轭式导向结构能大幅降低活塞侧向受力，在小型固定式动力场景中曾有广泛应用，早年多用于小型车间辅机驱动、教学演示装置、小型船舶辅助动力单元，也常被复刻用于工业科普展项、复古动力装置收藏领域。从结构设计逻辑来看，整套装置采用一体化铸造底座作为安装基准，底座预留的四个沉头安装孔可直接适配M8规格螺栓固定在安装台面上，整体安装边界控制在长220mm、宽120mm、高160mm区间，无需额外制作复杂安装支架，对安装空间的适配性较强。动力转换核心的轭架部分采用双侧导向槽设计，与缸体侧的导向滑轨做间隙配合，配合间隙控制在0.02-0.04mm区间，

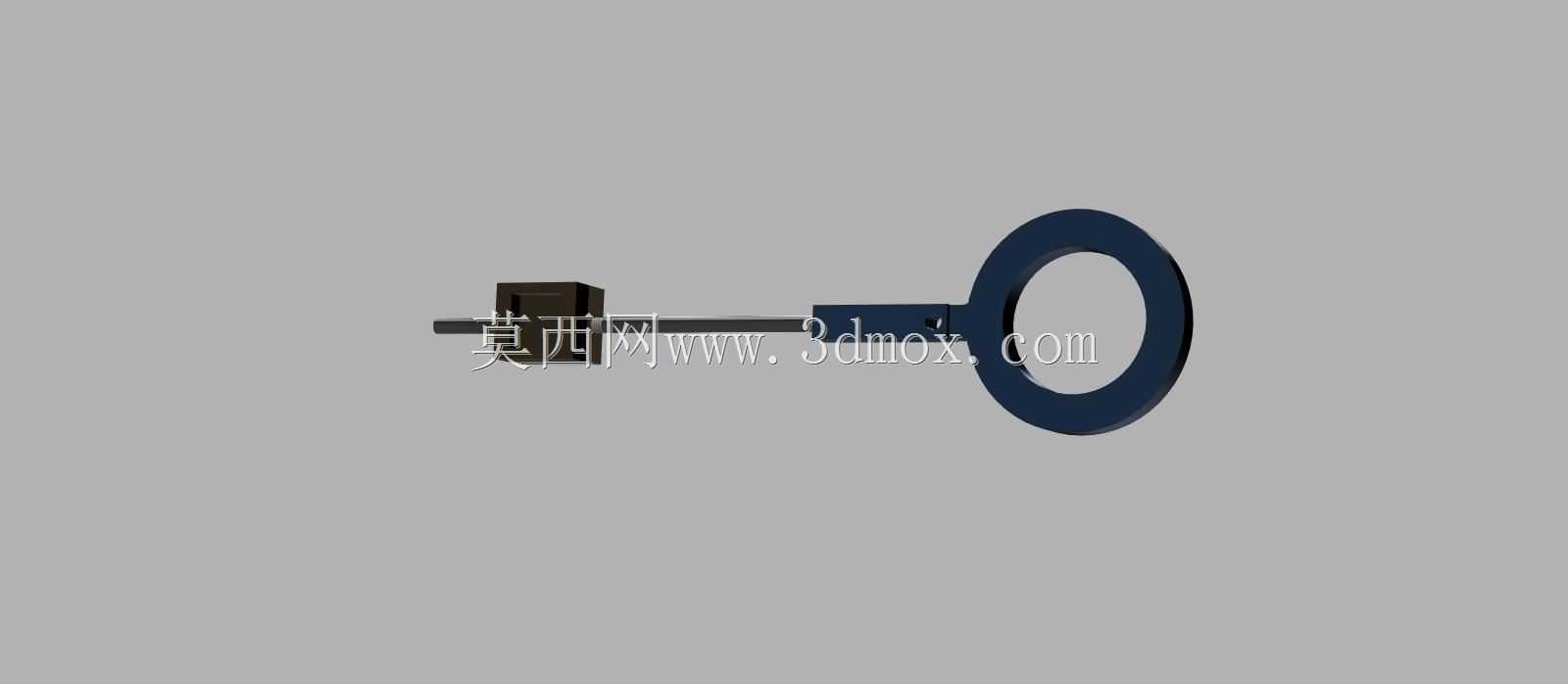

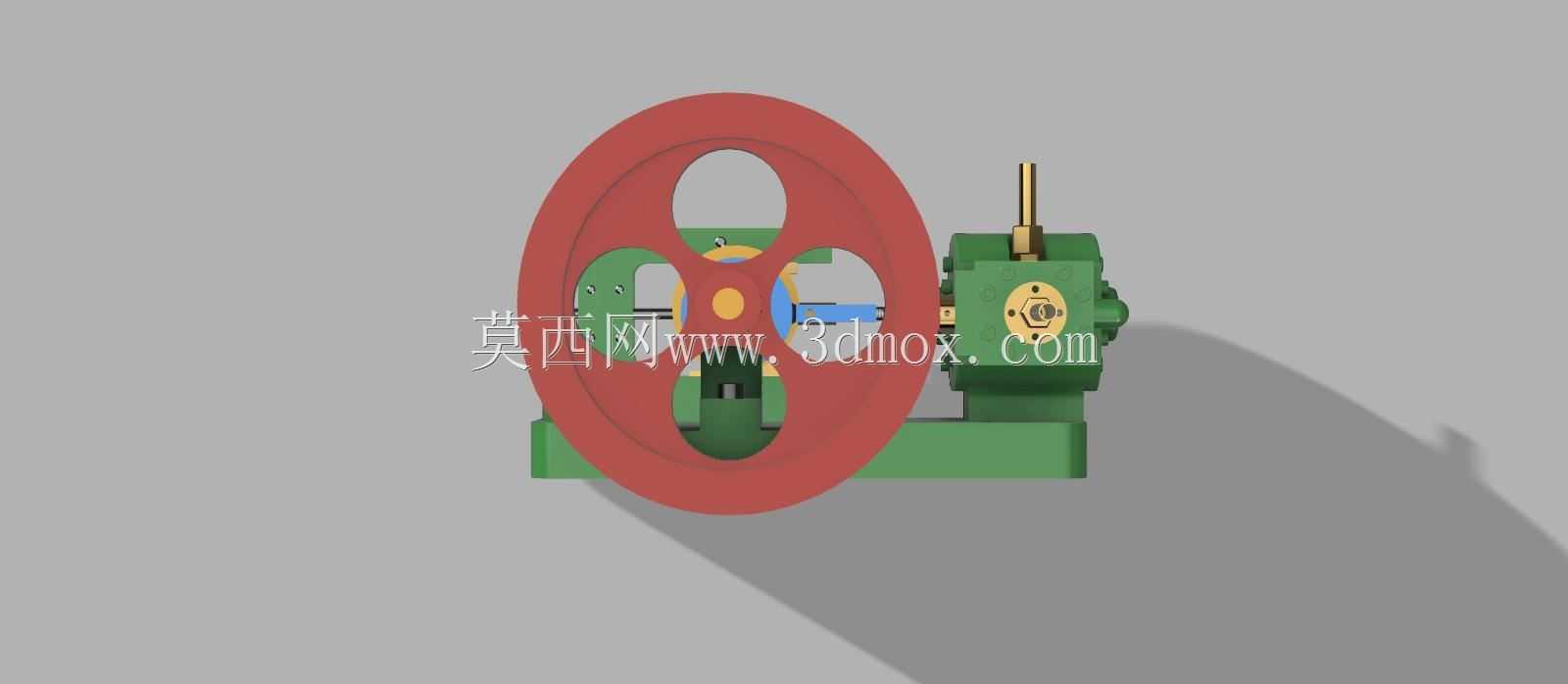

　　既保证滑动过程无卡滞，也能避免间隙过大带来的传动冲击，活塞输出的直线推力直接作用在轭架中心位置，不会对活塞密封件产生偏磨，能有效延长密封填料的更换周期。缸体部分采用侧置进排气道设计，滑阀配气机构集成在缸体端盖侧，无需额外外置配气管路，减少了管路连接带来的蒸汽泄漏点，缸体内径设计为32mm，活塞行程40mm，在0.3MPa工作蒸汽压力下，可实现最高300rpm的输出转速，搭配的大直径飞轮采用轮辐式减重结构，轮缘厚度15mm，依靠自身转动惯量抵消曲柄滑块机构过死点时的转速波动，保证动力输出的平顺性，飞轮轴端预留的平键安装位可直接外接带轮、齿轮等传动件，向外输出扭矩驱动负载。设计过程中优先考虑了装配工艺性，

　　所有滑动配合面均设计了拆装工艺缺口，轭架与曲柄销的连接采用剖分式滑动轴承结构，无需专用工具即可完成磨损件的更换，缸体与底座的连接采用定位销加螺栓的组合定位方式，重复拆装时不会出现装配位置偏差，能保证配气相位的准确性。从实际应用角度看，这类小型轭式蒸汽机虽然热效率不及现代动力装置，但结构直观、传动逻辑清晰，既可以作为机械原理教学的具象演示载体，帮助学习者理解直线运动到旋转运动的转换逻辑、配气机构的工作原理，也可作为复古动力模型的核心动力单元，搭配小型发电机、水泵等负载实现完整的动力演示系统。建模过程中对所有运动副的配合间隙做了等效还原，可直接用于运动仿真验证，检查不同曲柄转角下的轭架滑动行程、进排气门的开闭时序，避免实际加工装配后出现运动干涉问题，所有非标准件的结构尺寸均按实际加工工艺做了工艺性优化，比如铸件的拔模斜度、加工面的退刀槽、螺纹孔的攻丝深度都做了对应标注，可直接作为加工参考依据。
