荷兰铁路小型调车机车三维结构模型

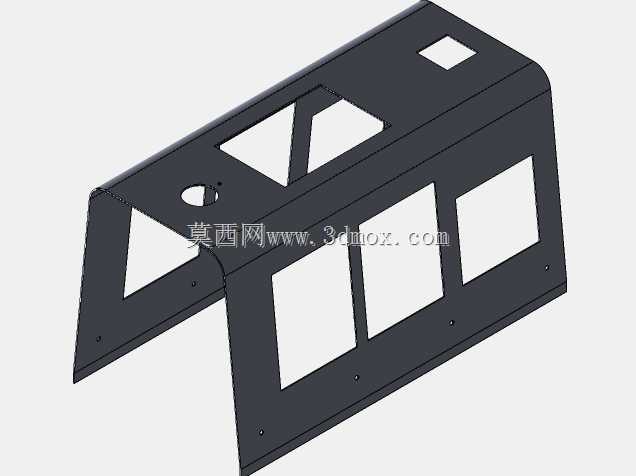

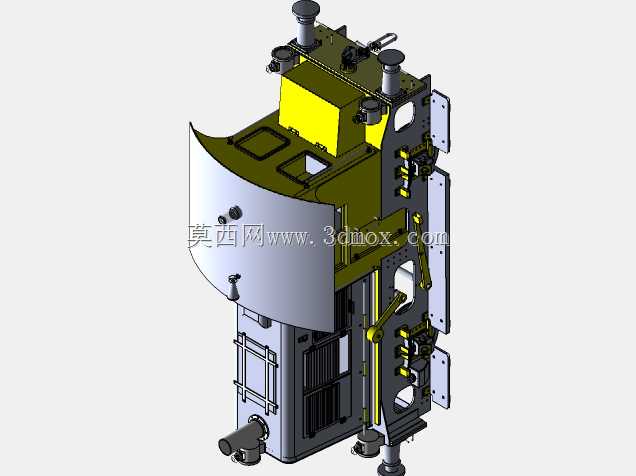

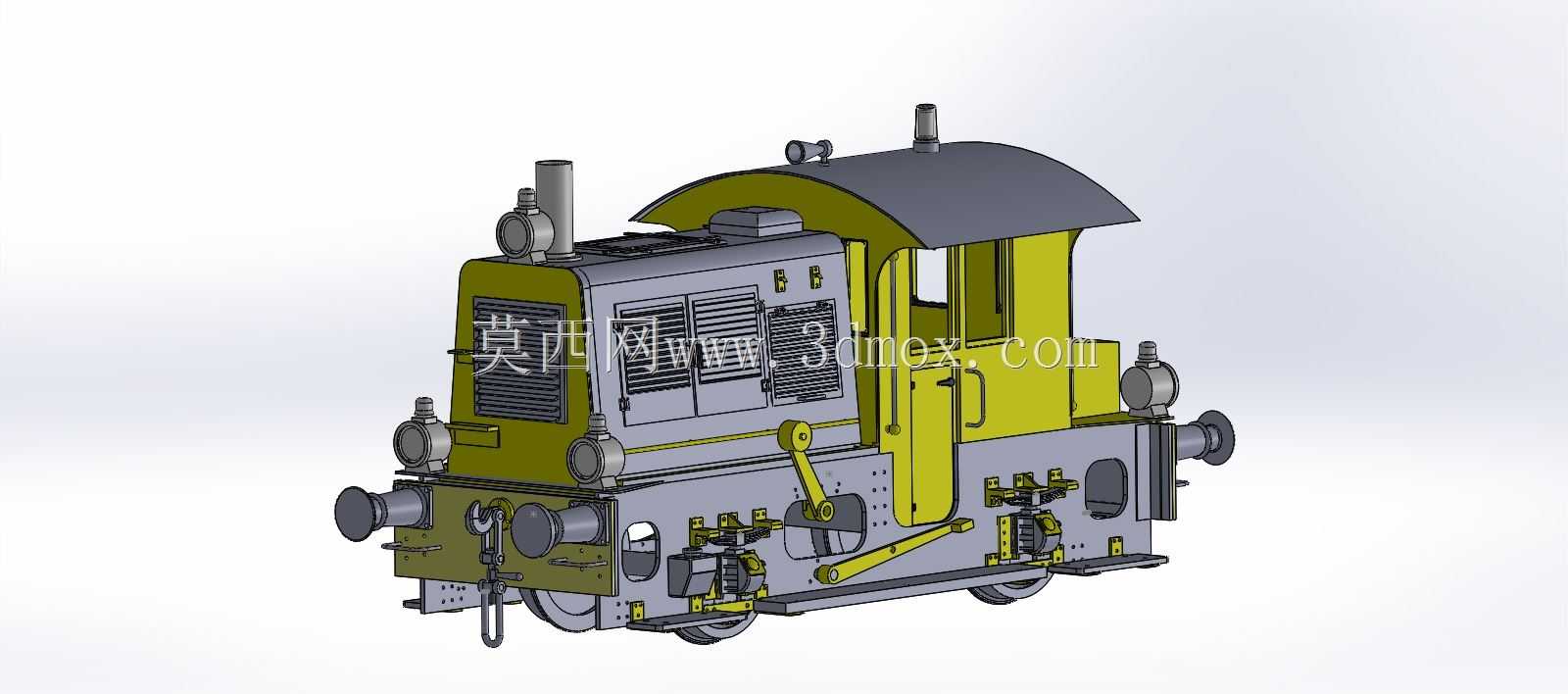

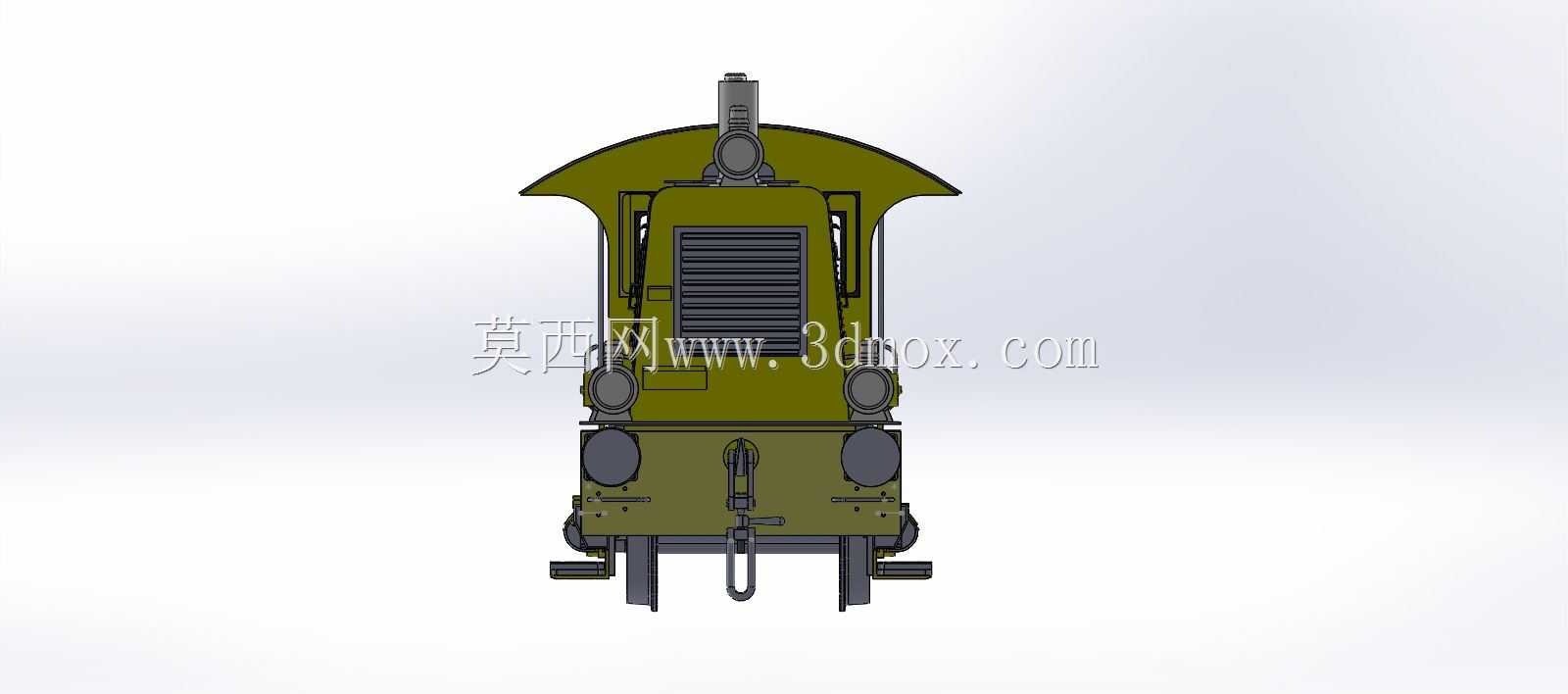

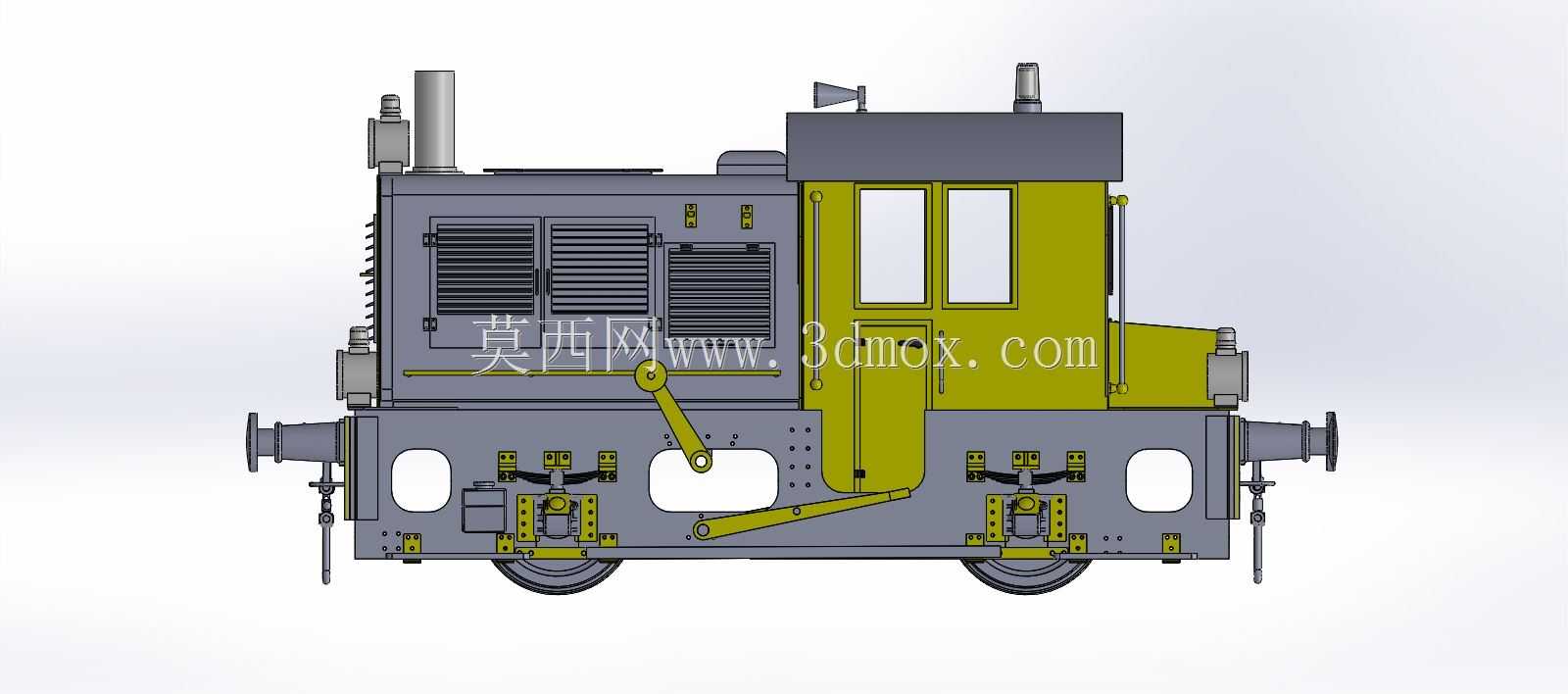

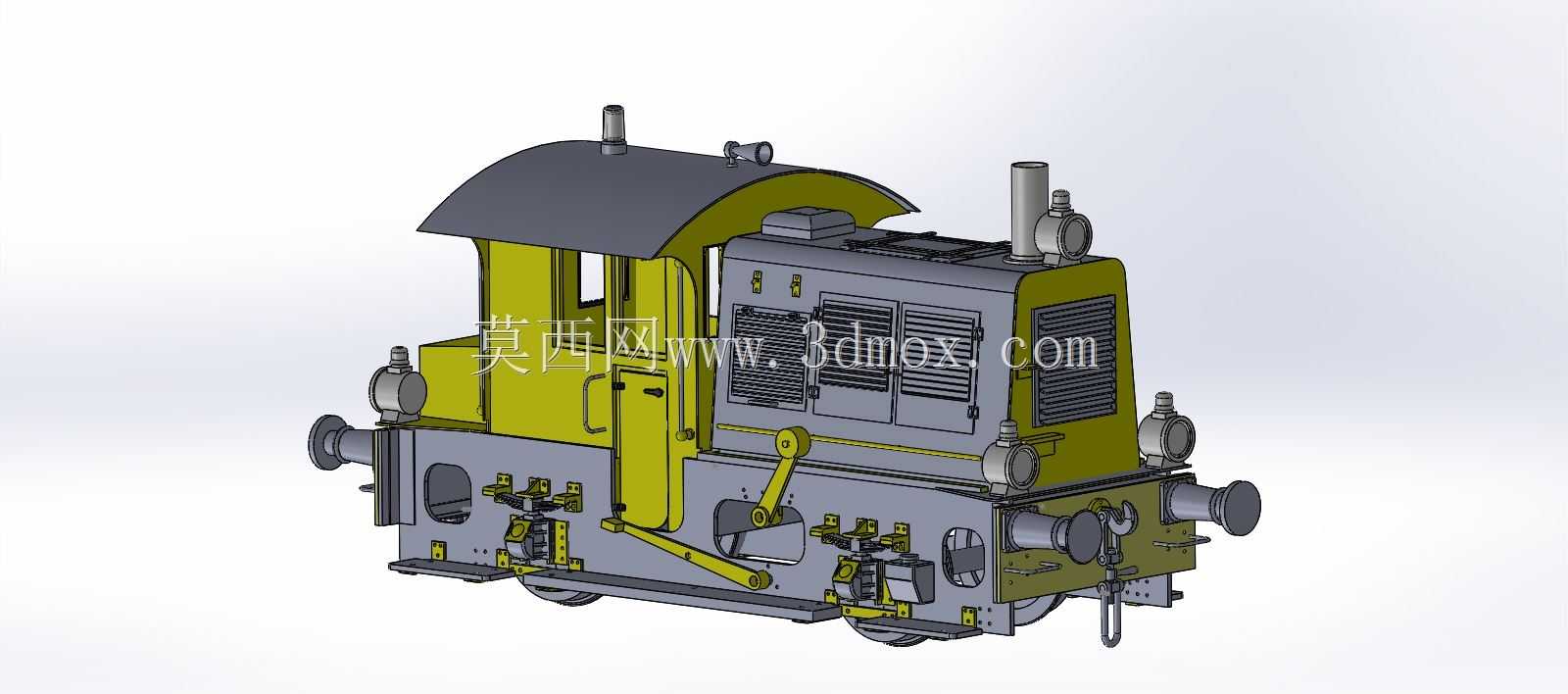

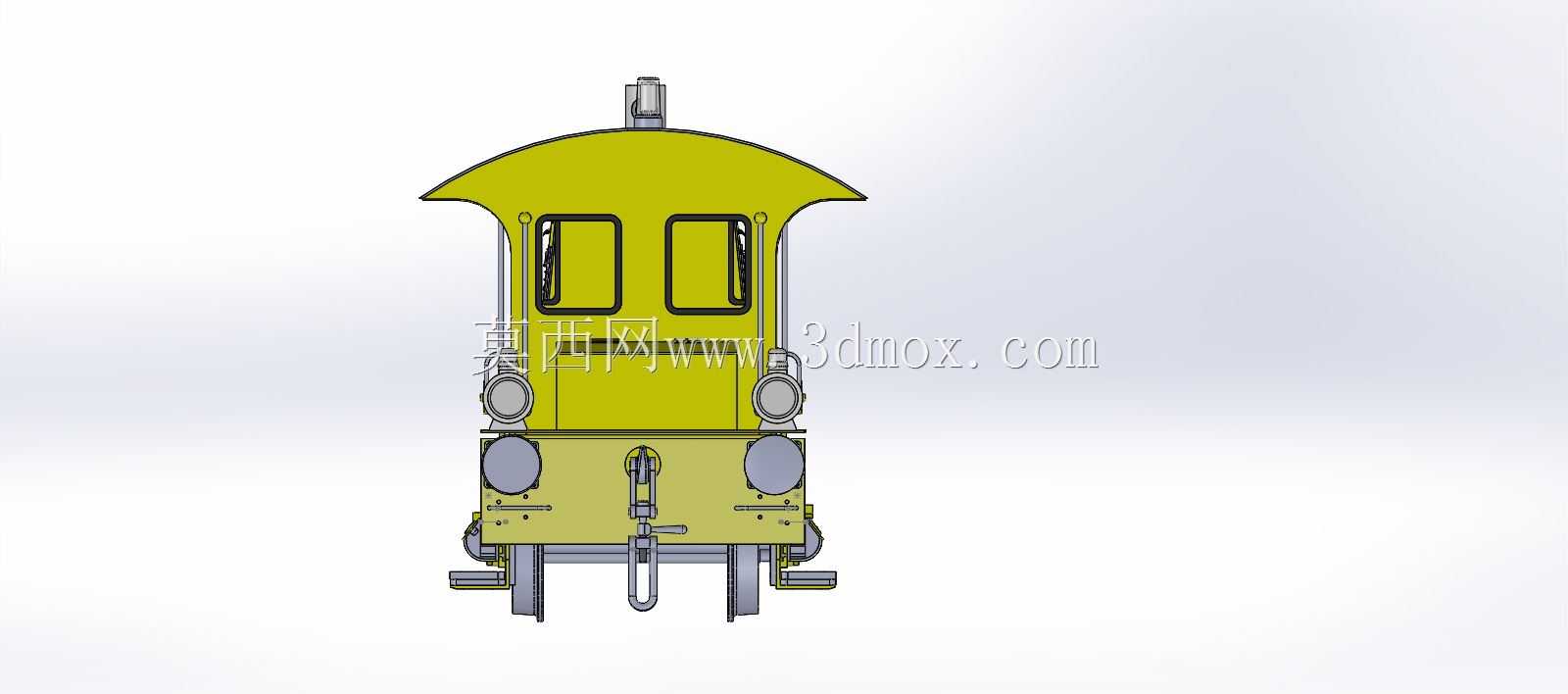

　　这款调车机车主要服役于荷兰铁路站场、货运编组站以及厂区专用线区域，承担车辆编组、货位转线、短距离车辆推送的核心作业任务，区别于干线大功率机车，这类小型调车机车不需要长距离高速行驶的性能设计，所有结构设计都围绕站场低速大牵引力、频繁换向、操作视野开阔的核心需求展开。从正视图的结构布局来看，驾驶室采用了外凸式弧形顶设计，两侧对称布置观察窗，操作人员在驾驶位可以直接观察到车头正前方的车钩连接状态，不需要探身操作，适配调车作业中频繁连挂、摘解车辆的作业场景，车头下部两侧布置的缓冲装置与车钩系统采用了欧洲铁路通用的连接接口尺寸，能够兼容荷兰铁路现役的各类货运车厢、专用作业车辆的连挂需求，不需要额外加装转换接头。

　　走行部的结构设计充分考虑了站场小半径曲线的通过需求，轮对的横向活动余量、轴箱定位结构都做了针对性优化，能够顺利通过站场常见的小半径道岔区域，不会出现卡轨、脱轨的风险。车头下部的排障器结构高度符合铁路线路的限界要求，能够清理轨道表面的小型杂物，避免杂物卷入走行部造成设备故障，两侧的头灯、标识灯安装位置严格遵循铁路信号设备的安装规范，在站场作业时能够清晰传递车辆的运行状态信号。从设计思路上看，这款机车的整体结构采用了模块化的布局思路，上部驾驶室为独立的舱体结构，下部车架集成了动力单元、走行部、制动系统的安装接口，后期维护时可以单独将驾驶室吊离，快速对下部的动力、制动部件进行检修，不需要整体拆解车体，能够大幅缩短站场维护的停时，

　　提升设备的利用率。车体的外形尺寸严格遵循荷兰铁路的建筑限界要求，整车宽度、高度都控制在标准限界范围内，能够在荷兰境内所有的标准轨距线路上通行，不会出现侵限问题，车钩的中心高度、缓冲器的行程参数都匹配通用铁路车辆的连挂尺寸，连挂作业时车钩能够自动对中，不需要人工调整对位。制动系统采用了空气制动与手制动结合的配置，空气制动负责正常调车作业中的减速、停车，手制动作为驻车制动使用，在机车长时间停靠时能够锁止轮对，避免溜逸风险，车头两侧的脚踏、扶手结构都做了防滑处理，调车人员在站场作业时可以安全攀爬、搭乘。这类小型调车机车在铁路站场的作业场景中，是编组作业不可或缺的核心设备，相比大型干线机车，它的转弯半径更小、启动牵引力更大、操作更灵活，

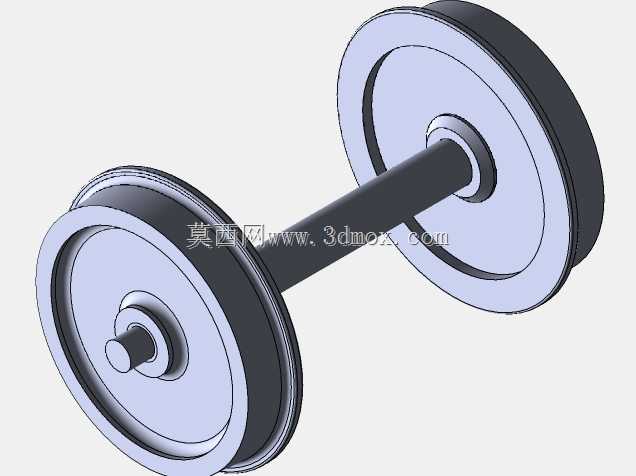

　　在短距离调车作业时的能耗更低、作业效率更高，很多厂区专用线、港口铁路也会选用同类型的调车机车承担内部的车辆转运任务。建模过程中对车体的每一处安装接口都做了等比例还原，包括车钩的连接间隙、缓冲器的安装位置、驾驶室窗体的开合结构、走行部轮对与轴箱的配合关系都按照实际设备的尺寸参数搭建，能够直接用于铁路装备的结构教学、站场作业仿真、新型调车设备的改型设计参考，结构设计人员可以在这个模型基础上调整动力配置、优化驾驶室布局，快速完成同类型调车机车的方案迭代，不需要从零开始搭建基础车体结构，能够大幅缩短前期方案设计的周期。
