立式小型手动管材弯曲加工设备结构

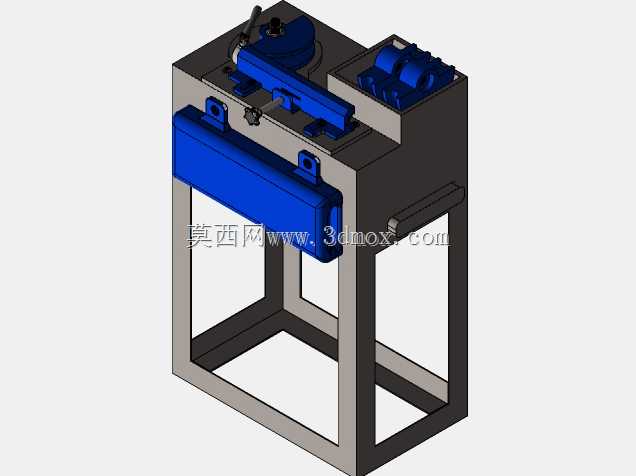

　　在五金加工、小型管件预制、实训教学以及维修现场的管材弯折作业场景中，这类立式小型弯管设备的应用覆盖度极高，不同于大型数控弯管设备需要占用较大车间面积、配套液压站与数控系统的高投入特性，该款设备采用立式框架式机架结构，整体落地安装，底部为方管焊接形成的框型支撑底座，四根支撑立柱采用等截面矩形型材焊接连接，上部承载作业机头与传动组件，整体安装边界紧凑，不需要额外做地基预埋，普通硬化车间地面即可放置使用，适配小批量多规格的管材弯折加工需求。设备的核心作业单元集中在机架上部台面，弯管成型模轮与夹持定位组件布置在台面上侧，手动操作手柄延伸至操作位，操作人员站在设备正面即可完成上料、夹紧、弯管、卸料的全流程动作，不需要复杂的参数设置，

　　通过更换不同规格的成型模轮，即可适配不同外径的金属圆管、小规格方管的弯曲作业，弯曲角度可通过限位挡块进行手动调节，满足常见的90度、120度等常规弯折角度的加工需求，弯折过程中管材的夹持力通过手动锁紧机构提供，避免管材在弯曲过程中出现滑移、起皱的问题，保证弯管段的圆度与弯曲半径一致性。从结构设计思路来看，该设备优先考虑了小型加工场景的实用性，将传动与动力组件集成在机架上部的侧置腔体内，不额外占用台面操作空间，机架中部预留的镂空区域既可以减轻设备整体重量，方便设备在车间内的移位调整，也能够为弯管过程中管材的下端避让提供空间，避免长尺寸管材在弯曲时与机架发生干涉；台面下方设置的横向安装座用于固定锁紧机构的传动组件，

　　受力路径直接传递到机架主框架上，长期作业过程中不会出现台面变形的问题。设备的操作高度适配成年操作人员站立作业的人机工程要求，操作手柄的布置位置在操作人员手部自然伸展的可达范围内，不需要大幅度俯身或者抬臂即可完成弯管施力动作，降低长时间作业的疲劳感。在实际使用场景中，这类设备常被用于小型五金加工厂的护栏加工、家具金属管材弯折、制冷管路预制、车辆维修现场的油管弯制作业，以及职业院校的金工实训教学场景，不需要外接动力源，纯手动驱动的结构也让设备的维护成本极低，日常仅需要对转动铰接部位定期加注润滑脂，检查锁紧机构的磨损情况即可长期稳定使用。设备的整体外形尺寸控制在小型设备范畴，宽度与深度均不超过1米，高度适配站立操作需求，

　　即使是面积有限的加工工位也可以放置，不需要预留过大的操作维护空间；机架的焊接结构经过时效处理后，能够承受弯管过程中产生的径向反作用力，不会因为长期受力出现焊缝开裂或者机架变形的问题，上部的模轮安装位采用标准化的定位接口，不同半径的弯管模轮可以快速更换，不需要复杂的调校过程，更换模轮后仅需要调整夹持块的对应位置，即可快速切换加工规格，适配小批量柔性加工的生产需求。弯管作业过程中，管材从设备正面送入定位槽，夹持块锁紧管材端部后，转动操作手柄带动模轮旋转，即可沿设定的弯曲半径完成管材弯折，弯折到预设角度后触碰限位挡块即可停止动作，松开夹持机构即可取出成型后的弯管工件，整个作业流程单名操作人员即可完成，不需要额外辅助人员，作业效率完全能够满足小批量加工的节拍要求。
