六缸径向柱塞式液压马达结构设计

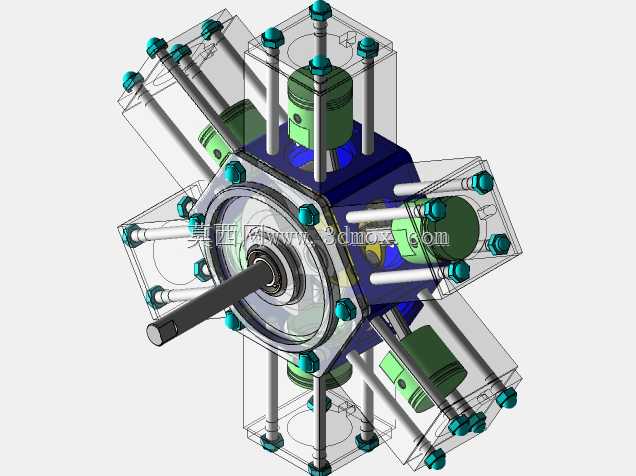

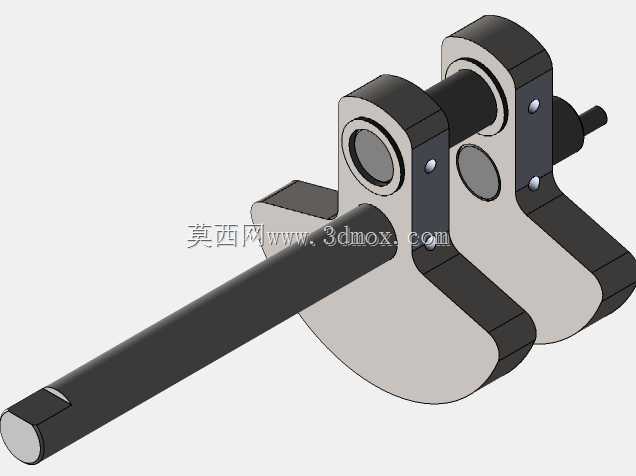

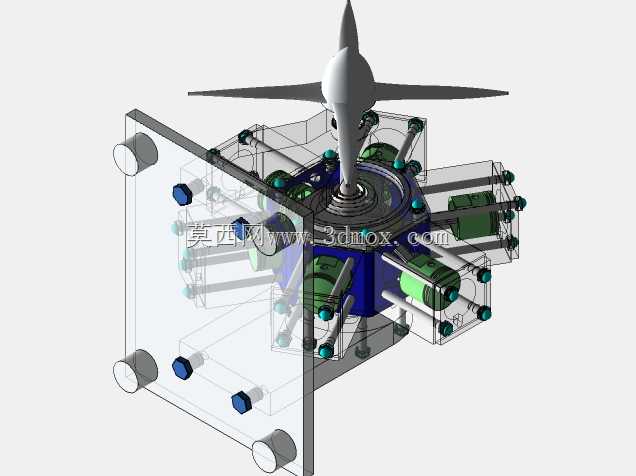

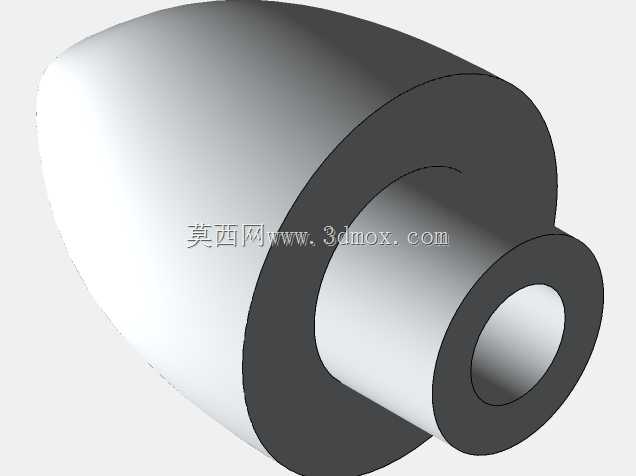

　　在中小功率液压传动系统的选型与结构设计工作中，径向柱塞马达的应用场景覆盖了相当多的工业工况，从工程车辆的回转机构、小型船舶的锚机驱动，到轻工机械的间歇传动工位、农机的作业部件驱动，这类马达凭借低速大扭矩的输出特性，省去了额外配置大减速比减速机构的成本，同时能在较低转速下保持稳定的扭矩输出，不会出现齿轮传动啮合间隙带来的传动滞后问题。做这类元件的三维结构设计时，首先要明确的是安装边界的约束，本次呈现的六缸径向马达结构，整体采用偏心轴配流的经典布局，输出轴沿水平方向伸出，轴端预留的平键安装位是动力输出的接口，设计时需要匹配对应规格的平键公差，保证扭矩传递过程中不会出现键侧压溃的问题，同时轴伸长度要适配不同安装座的厚度，

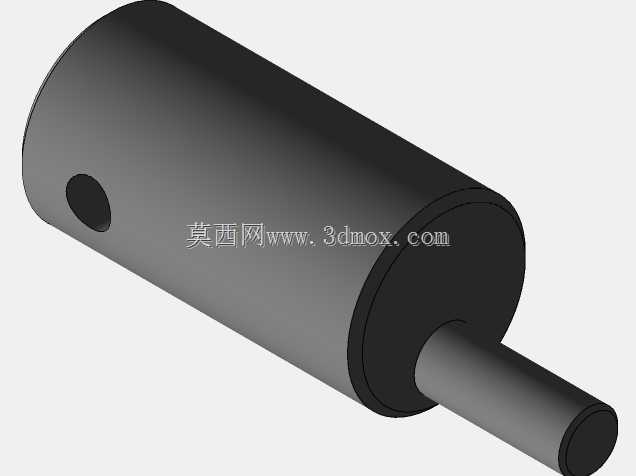

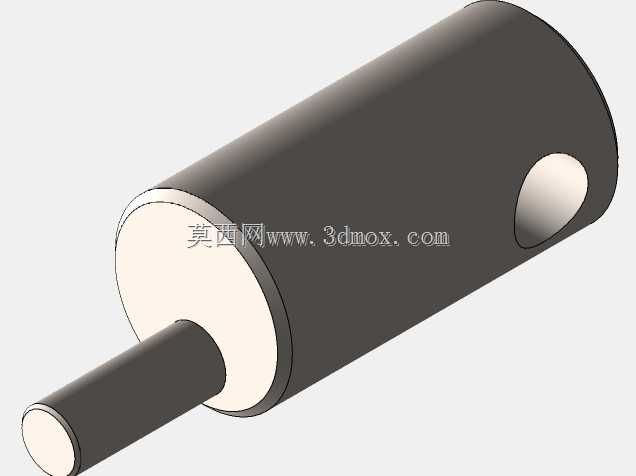

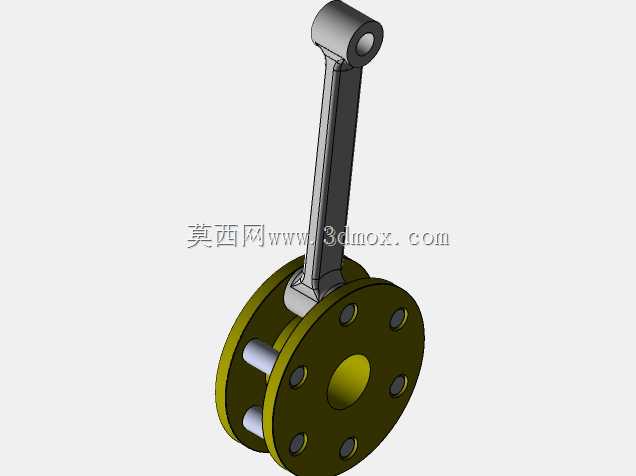

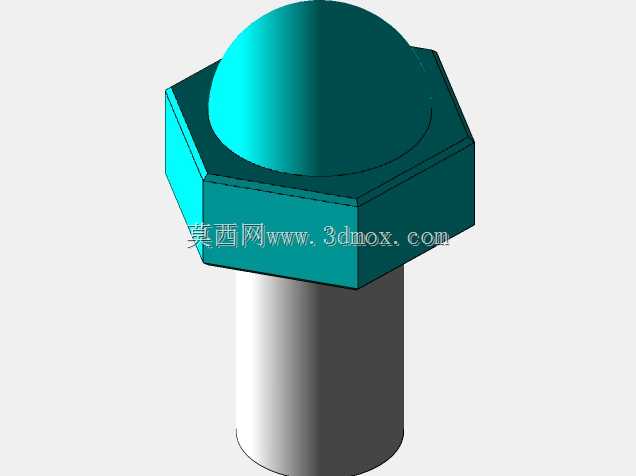

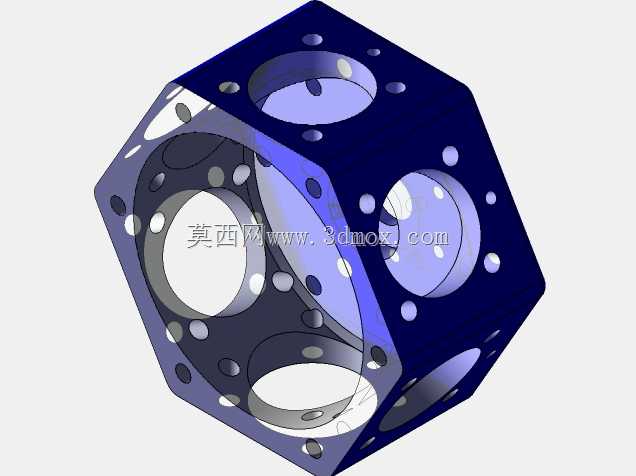

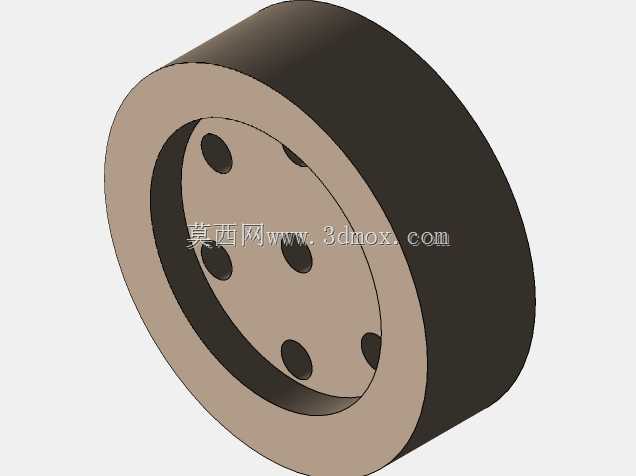

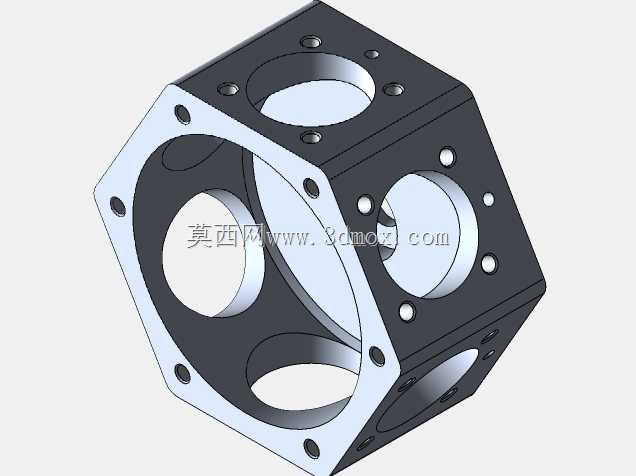

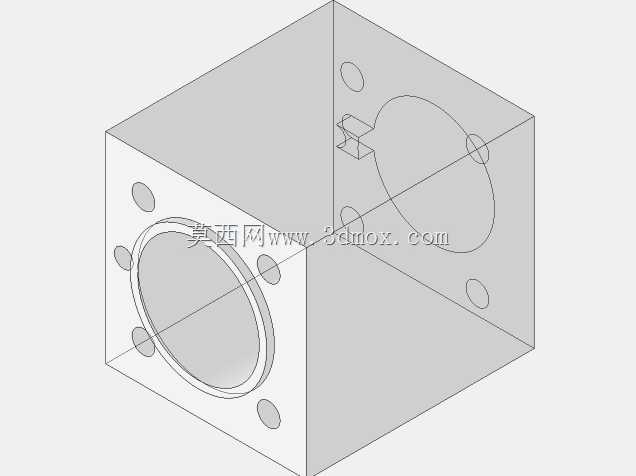

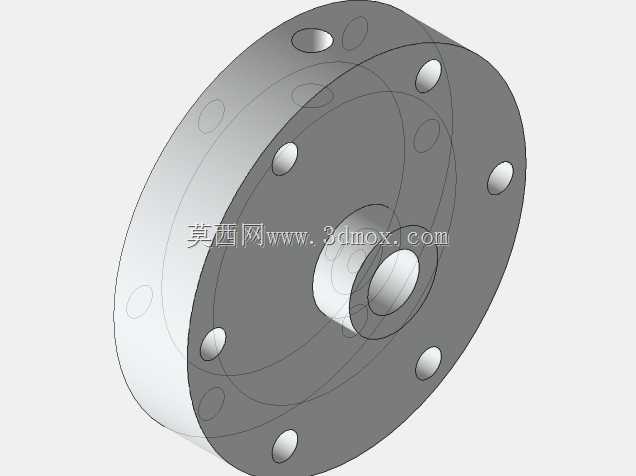

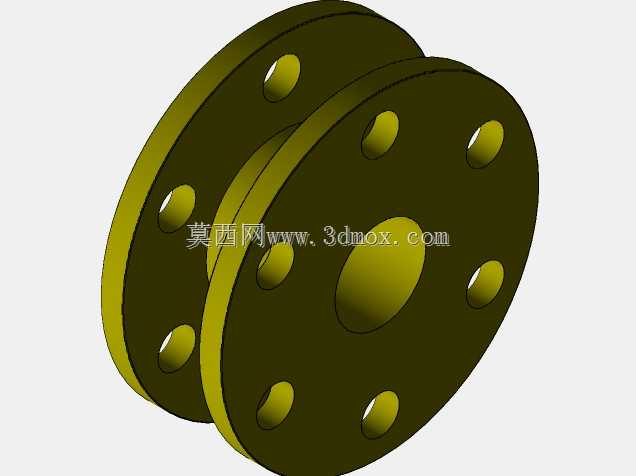

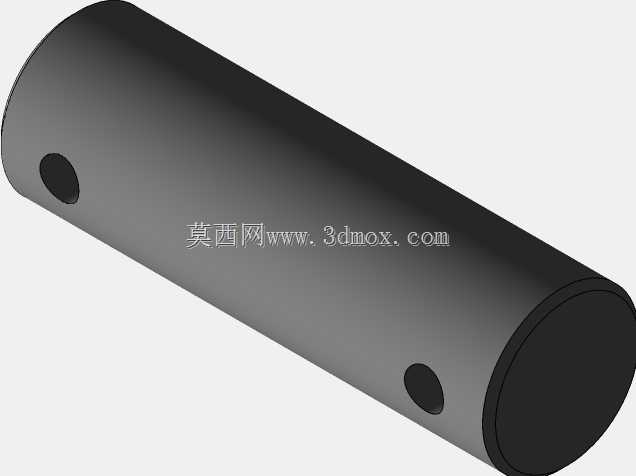

　　避免轴伸过长导致的悬臂弯矩过大，或是过短导致联轴器无法可靠锁紧。从结构布局来看，六个柱塞沿偏心轴的周向径向均匀布置，缸体与两侧的端盖通过定位销与紧固螺栓实现刚性连接，端盖内加工的进回油流道直接连通配流窗口，省去了外接复杂管路的麻烦，这种集成式流道设计能减少液压油的沿程压力损失，同时降低外部管路泄漏的风险。设计过程中需要重点考虑偏心距的取值，偏心距直接决定了柱塞的行程长度，进而影响马达的单转排量，在给定的外形尺寸约束下，偏心距过大会导致柱塞在缸孔内的侧向力过大，加剧柱塞与缸孔的磨损，缩短元件使用寿命；偏心距过小则会导致单转排量不足，无法达到设计要求的输出扭矩，需要结合系统工作压力、目标输出扭矩反复迭代计算，

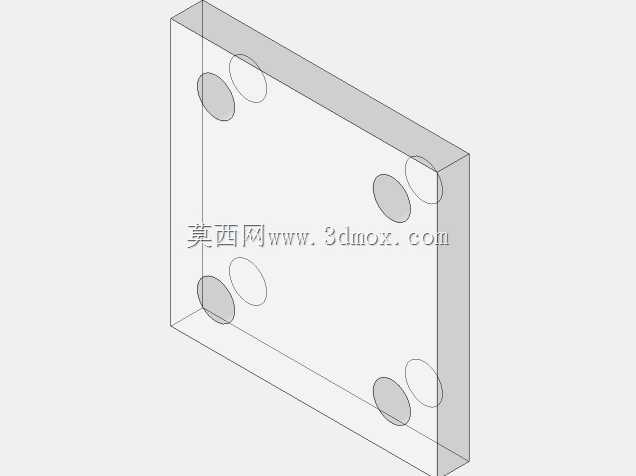

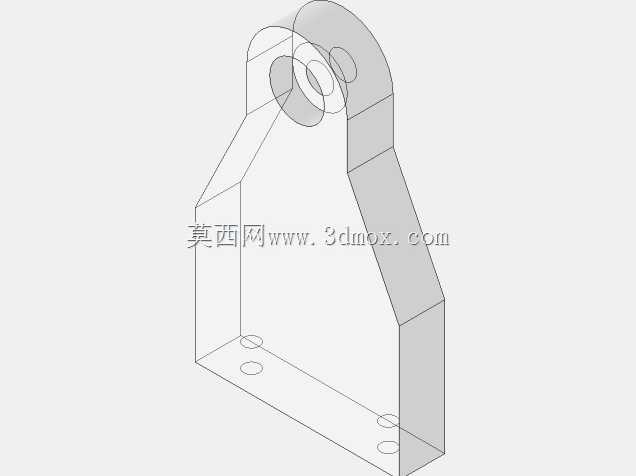

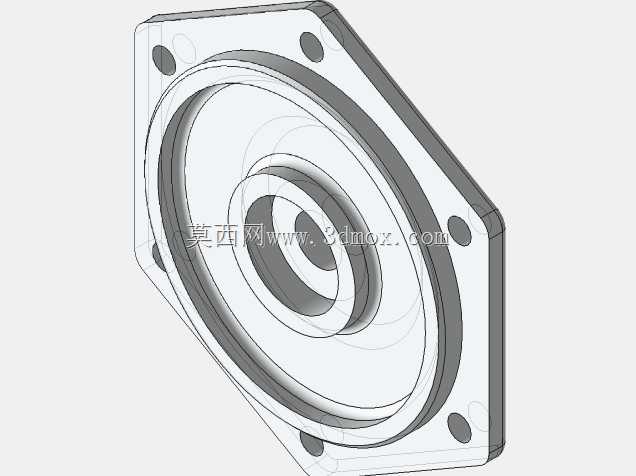

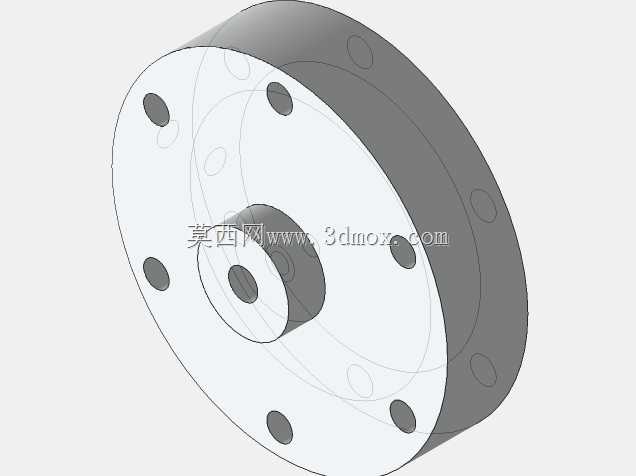

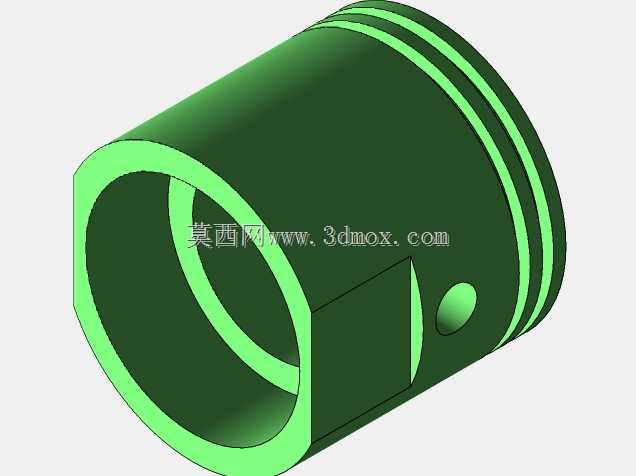

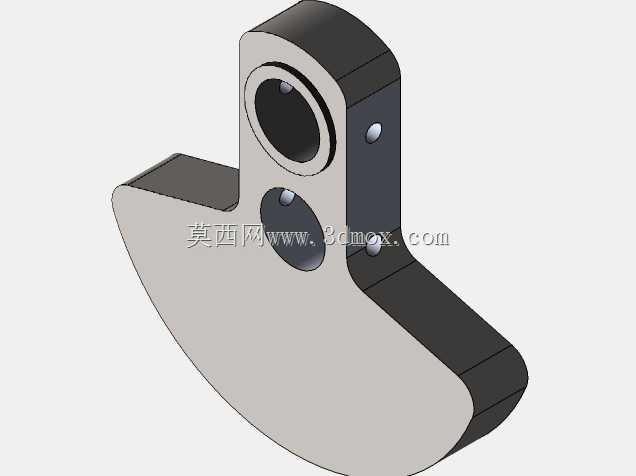

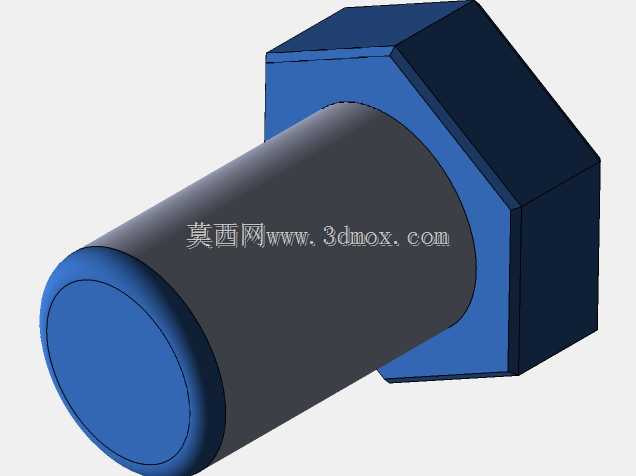

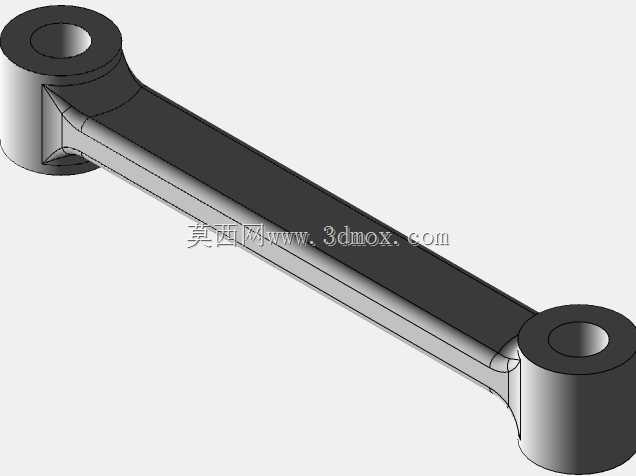

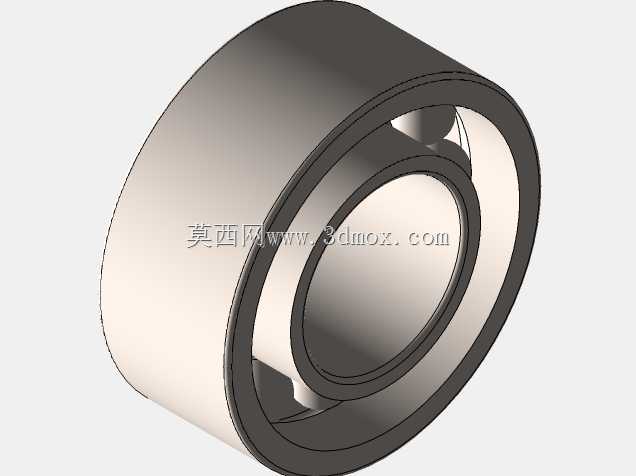

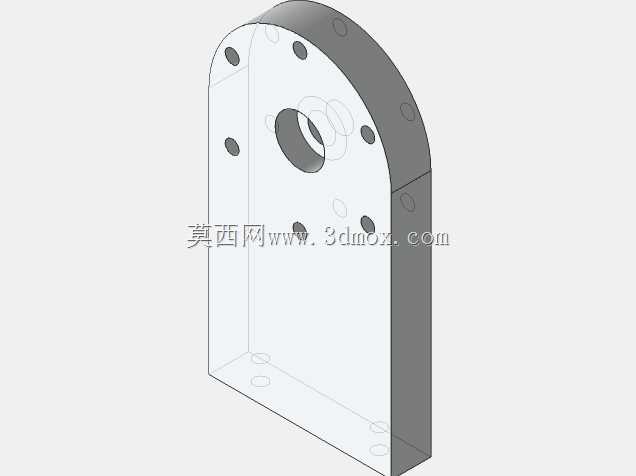

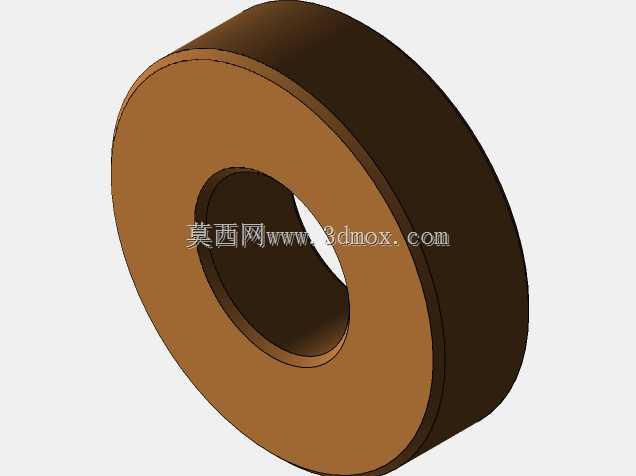

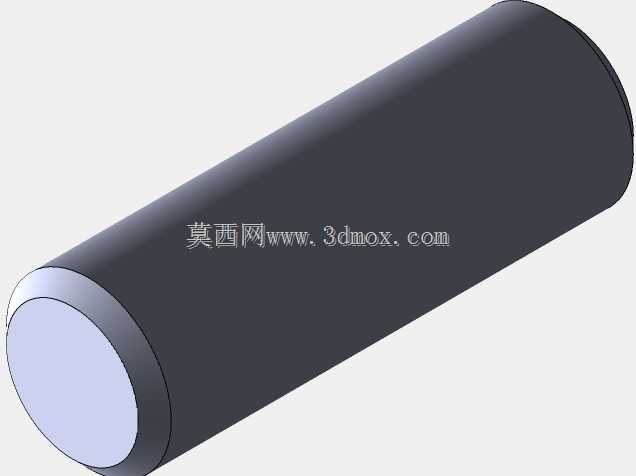

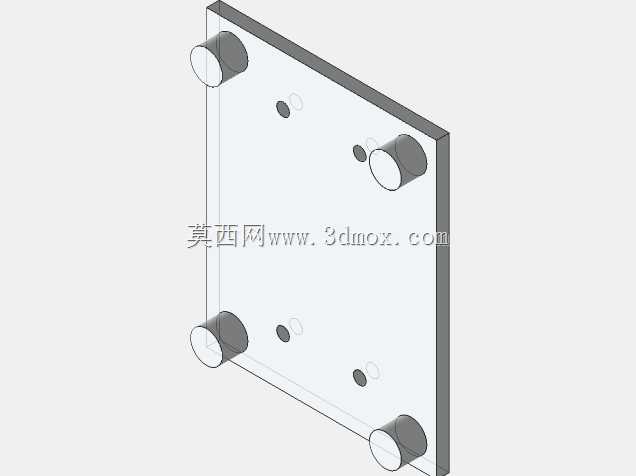

　　找到结构尺寸与性能参数的平衡点。两侧端盖与输出轴的配合位置设置了支撑轴承，轴承选型时要同时承受径向载荷与少量的轴向窜动力，因此选用深沟球轴承搭配接触式密封圈的组合，密封圈的沟槽尺寸严格按照液压元件密封标准设计，既能防止内部高压油外泄，又能阻挡外部的粉尘、水汽进入马达内部污染液压油。从安装适配性来看，马达的主体安装面为两侧端盖的外侧平面，设计时预留了对应规格的安装螺栓孔，孔位的位置度公差控制在0.02mm以内，保证安装时马达与安装支架的同轴度，避免输出轴承受额外的附加弯矩。实际工况应用中，这类六缸径向马达相比同排量的轴向柱塞马达，低速稳定性更优，在转速低于10r/min的工况下依然不会出现爬行现象，适合用于需要精准低速传动的工位，比如机床的回转工作台驱动、包装机械的送料辊驱动。设计时还要考虑柱塞与缸孔的配合间隙，间隙过大会导致内泄漏量增大，容积效率下降；间隙过小则会在油温升高、零件热膨胀时出现柱塞卡滞的故障，通常配合间隙控制在0.015-0.025mm之间，同时柱塞表面做硬化处理，提高表面耐磨性，缸孔内表面做珩磨处理，保证表面粗糙度达到Ra0.8以下，减少摩擦阻力。配流轴与偏心轴的集成设计是这类马达的结构核心，配流窗口的位置要与柱塞的上下止点位置精准对应，保证柱塞在吸油行程时连通进油口，压油行程时连通回油口，窗口的封油长度要合适，既不能出现高低压腔串通导致的容积效率下降，也不能因为封油长度过大导致的困油现象，引发噪音与压力脉动。

　　整体结构的外形轮廓做了圆角过渡处理，避免应力集中，同时在端盖的合适位置设置了泄油口，将泄漏到轴承腔的液压油引回油箱，保证轴承腔内不会出现过高的背压，损坏密封圈。在做三维建模的过程中，所有配合面的公差、形位公差都要在模型中做对应的标注与干涉检查，特别是运动部件的运动包络空间，要保证柱塞在全行程运动过程中不会与其他固定部件发生干涉，螺栓紧固时的工具操作空间也要预留足够，避免后期装配时出现扳手无法操作的问题。这类径向马达的结构设计没有冗余的零件，所有部件都承担对应的功能，从动力输入的高压油到动力输出的旋转扭矩，整个能量传递路径短，传动效率高，同时结构简单可靠，维护时只需要定期更换密封件与检查柱塞磨损情况即可，不需要复杂的专用工具，适合在工况相对恶劣、维护条件有限的现场使用。
