六缸径向柱塞式液压马达结构设计

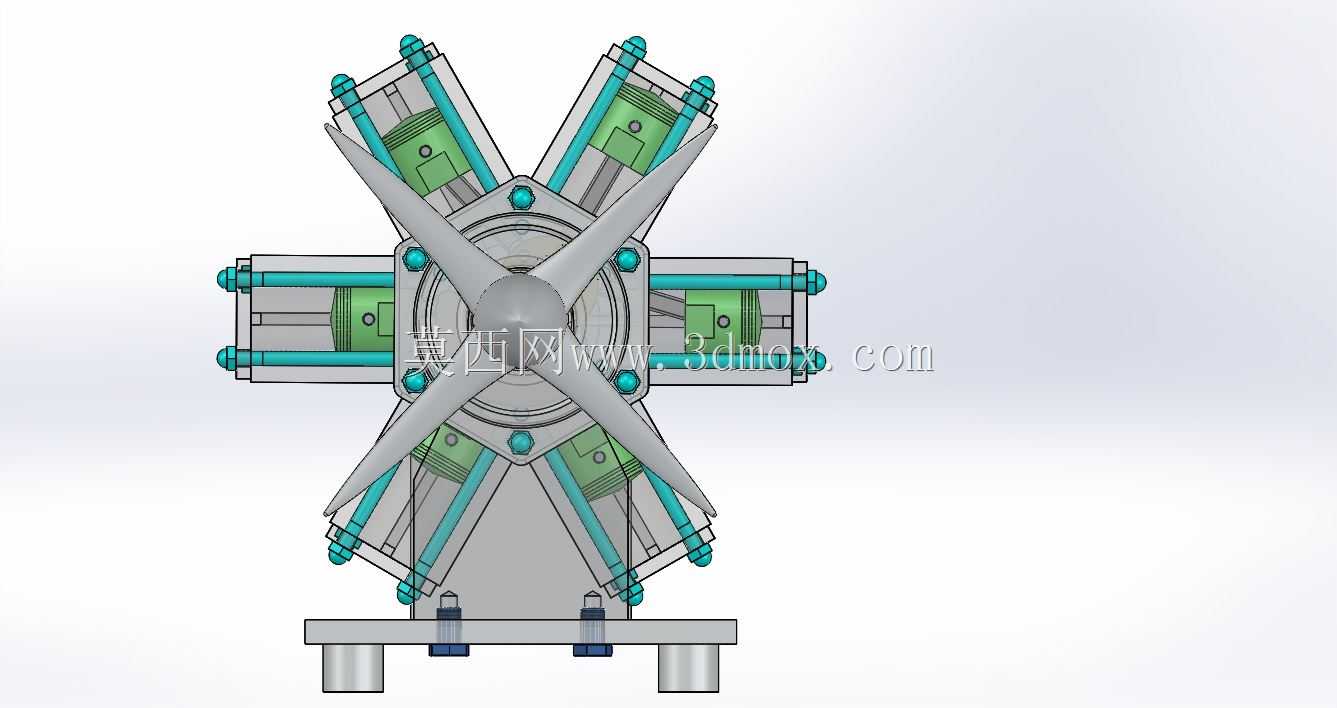

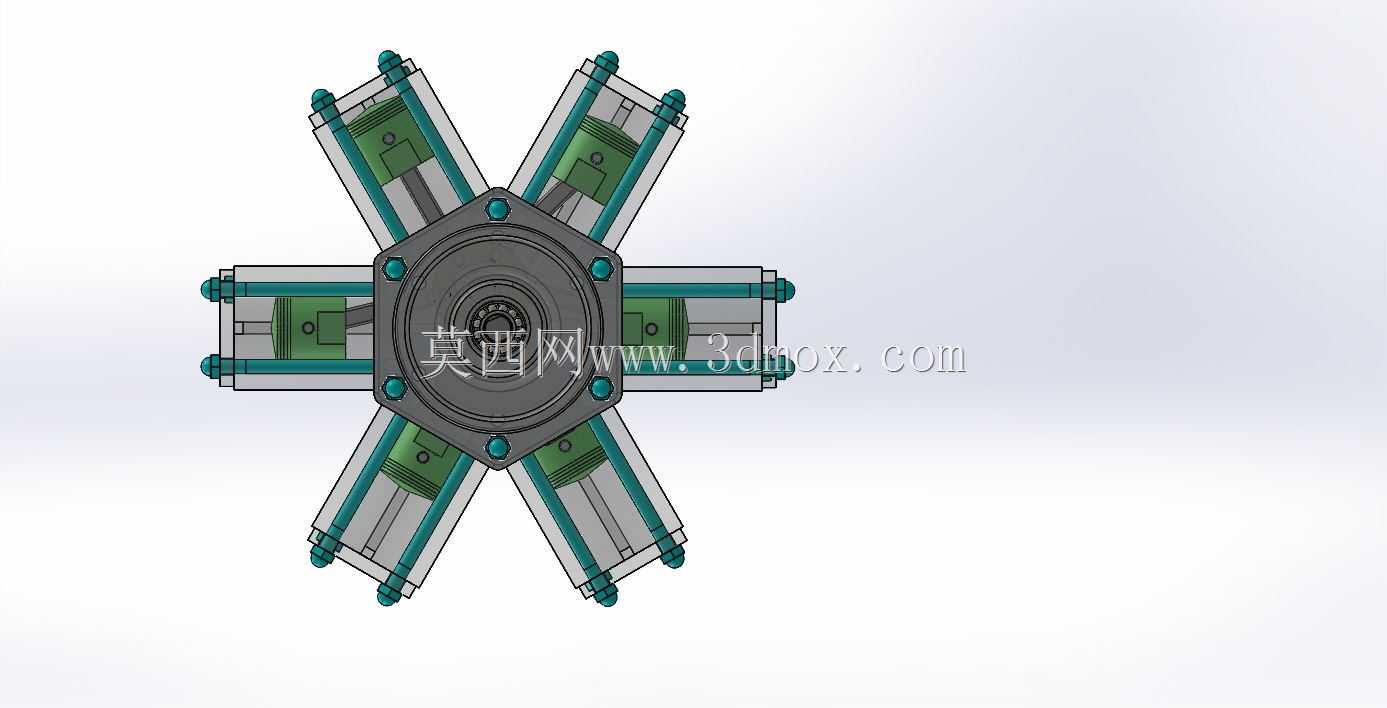

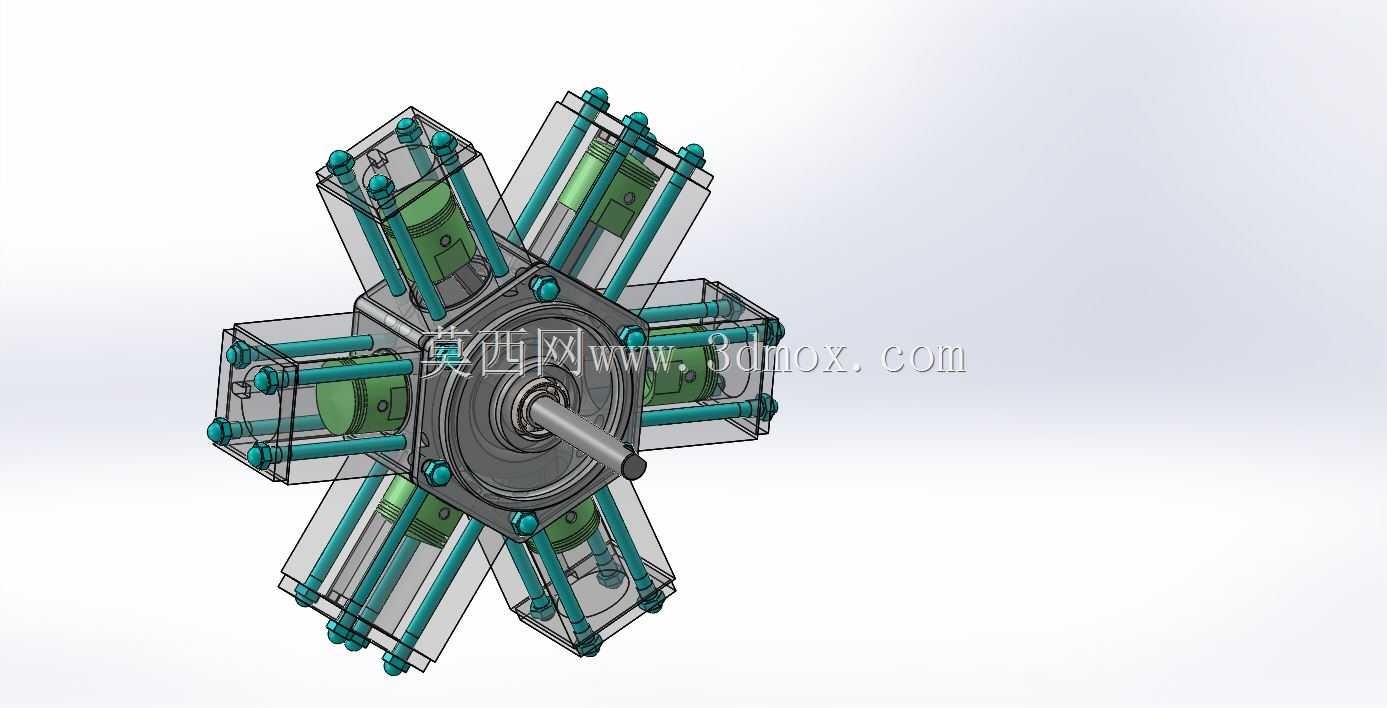

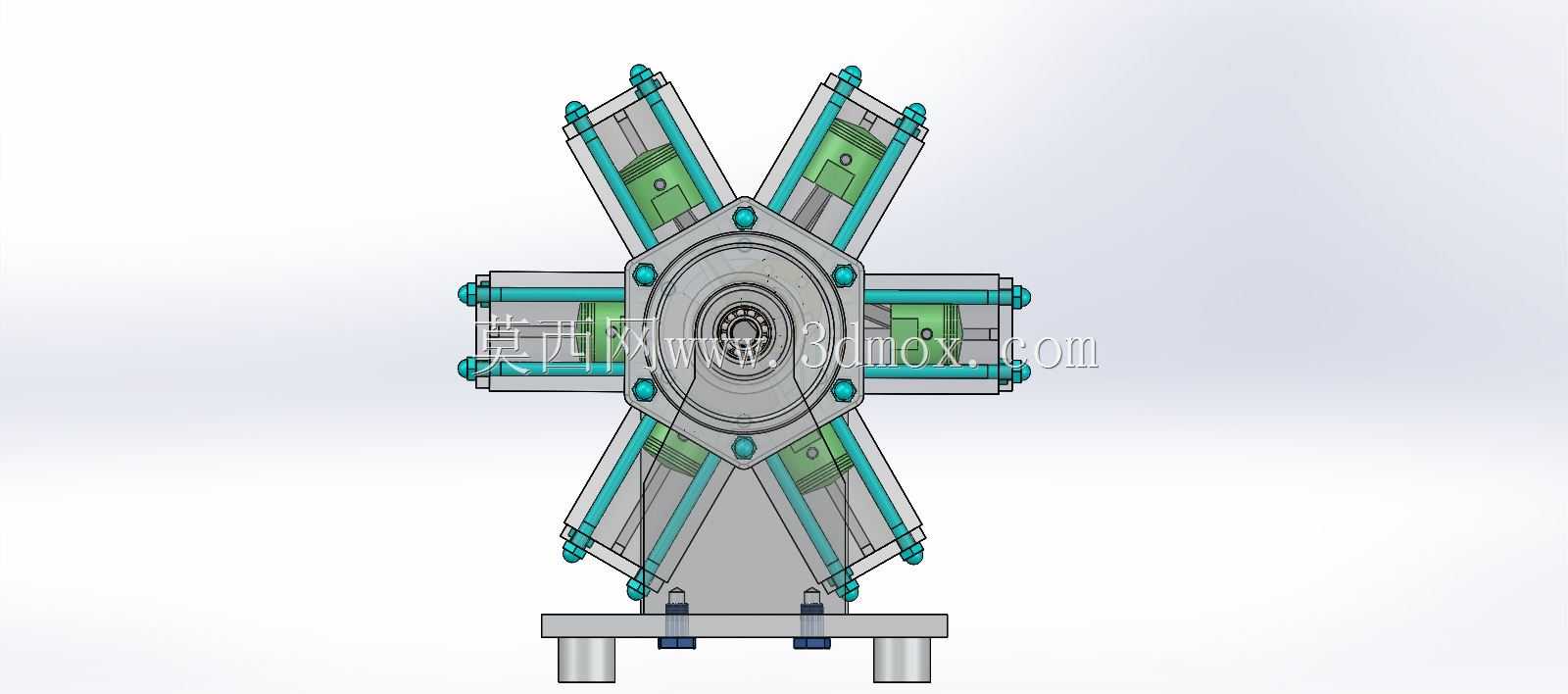

　　在矿山采掘、工程起重、船舶甲板机械这类需要低速大扭矩输出的作业场景中，径向柱塞马达的应用占比始终居高不下，这类元件不需要额外配置减速机构就能直接驱动工作负载，能大幅简化整套传动系统的结构复杂度，减少动力传递路径上的效率损耗。本次呈现的六缸径向马达结构，采用沿曲轴中心径向均匀排布六个柱塞缸的布局，相比五缸、七缸等奇数缸配置，偶数缸的对称布置能更好抵消柱塞往复运动产生的径向惯性力，降低曲轴运转过程中的不平衡振动，让设备在高压大排量工况下的运行平稳性更优。

　　从实际功能逻辑来看，这款马达依靠高压油液依次进入不同方位的柱塞缸腔，推动柱塞外伸抵紧曲轴的偏心轮表面，通过偏心结构将柱塞的直线往复运动转化为曲轴的旋转扭矩输出，六个缸按固定相位差依次进油、排油，能让输出扭矩的脉动率控制在较低区间，即使在极低转速下也不会出现明显的爬行现象，适配卷扬驱动、回转机构这类对转速稳定性有要求的负载场景。设计过程中优先考虑了柱塞与缸体的配合间隙，既要保证高压油液的密封性能减少内泄，又要避免间隙过小导致柱塞在热胀工况下出现卡滞，每个柱塞端部都配置了滑靴结构，通过静压支撑降低滑靴与偏心轮接触面的比压，减少长期运转过程中的接触磨损，延长元件的大修周期。

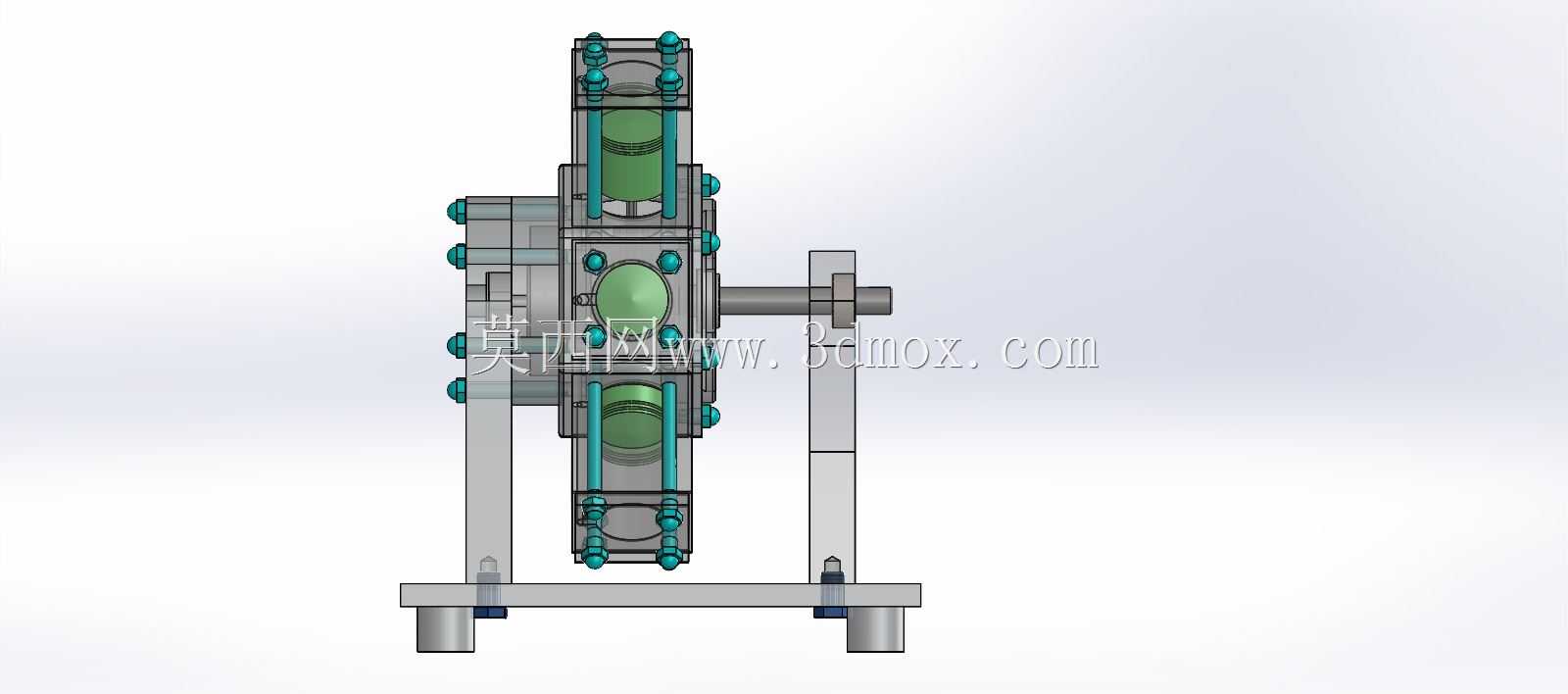

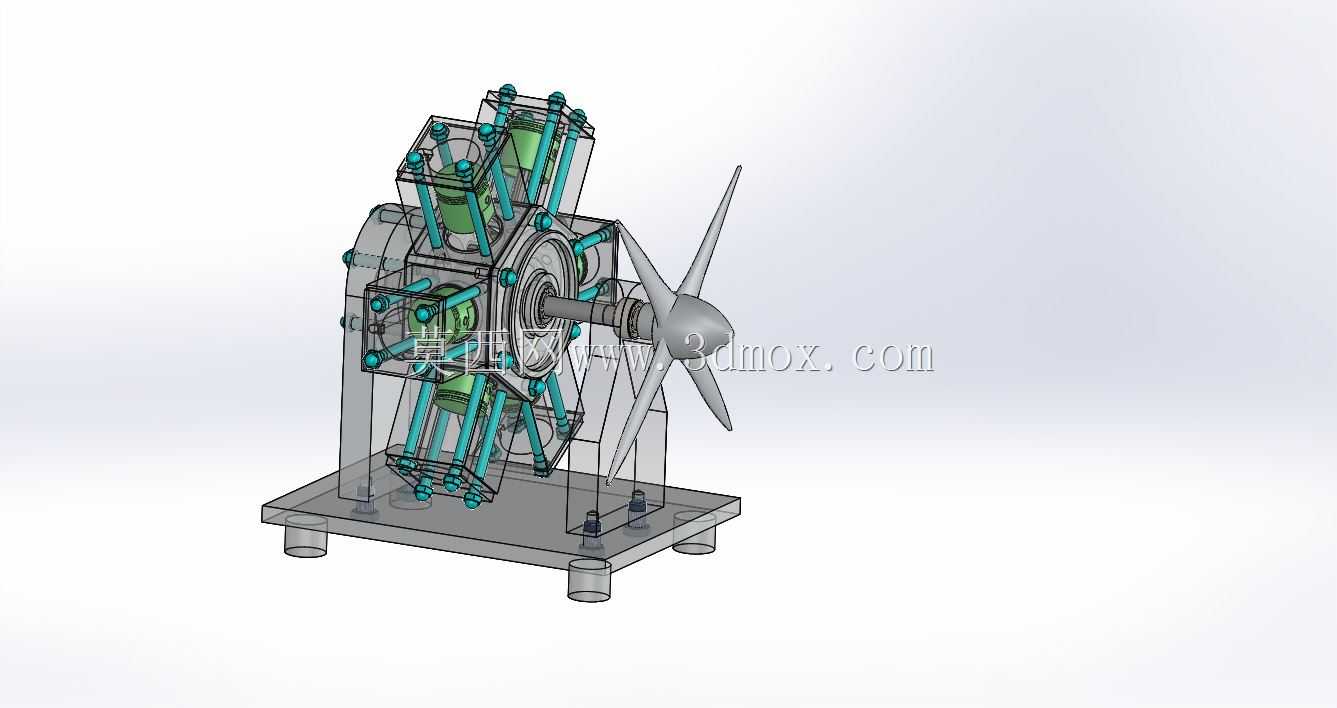

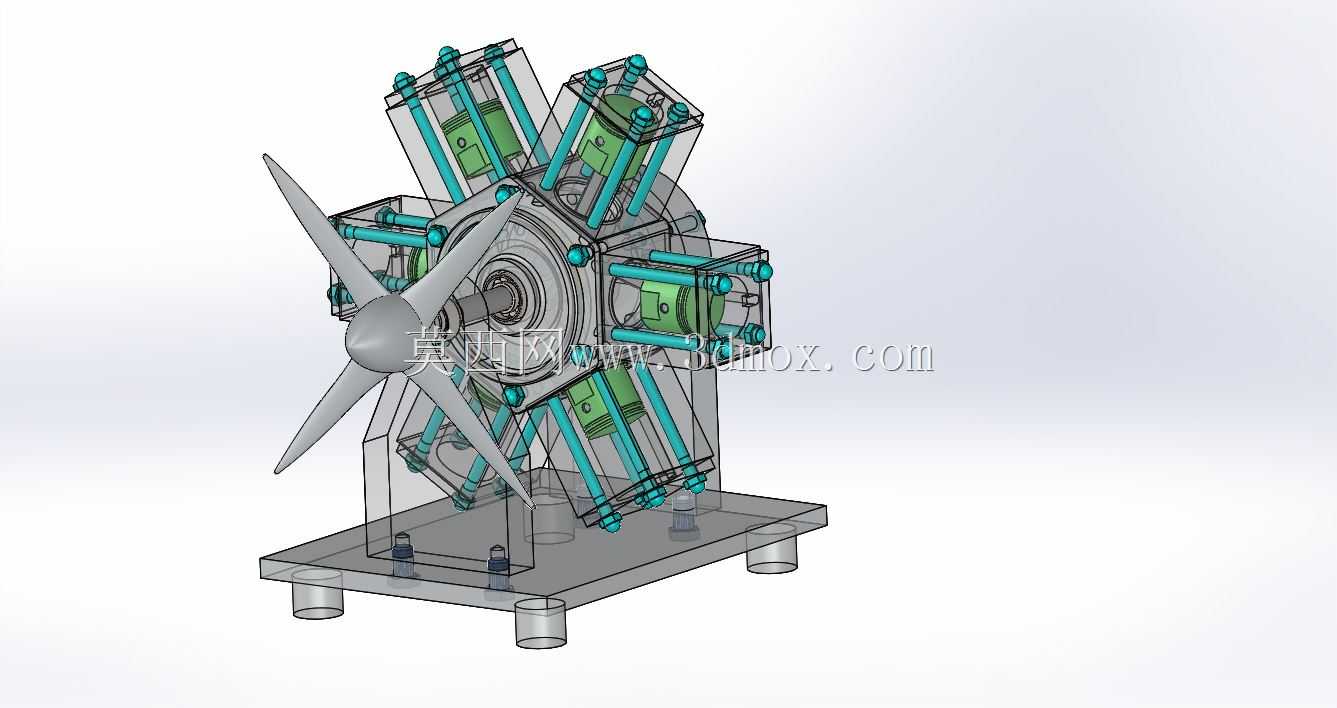

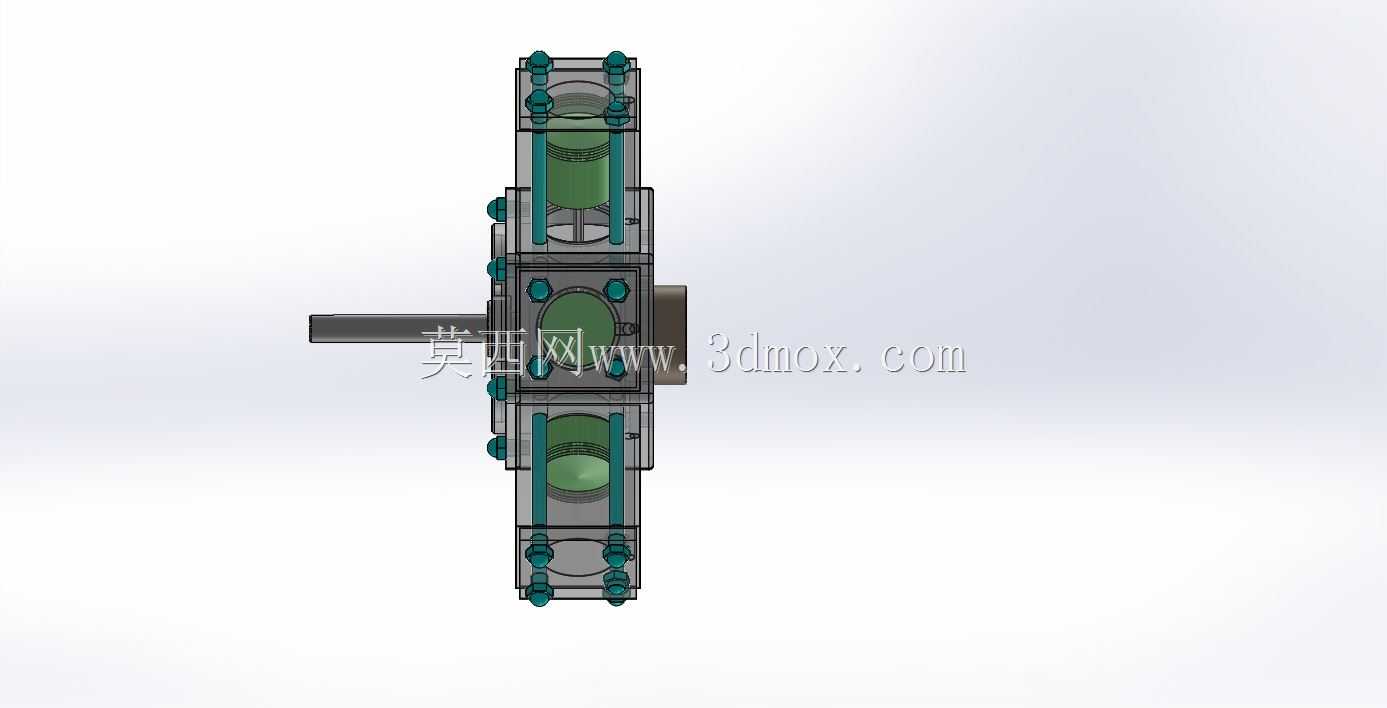

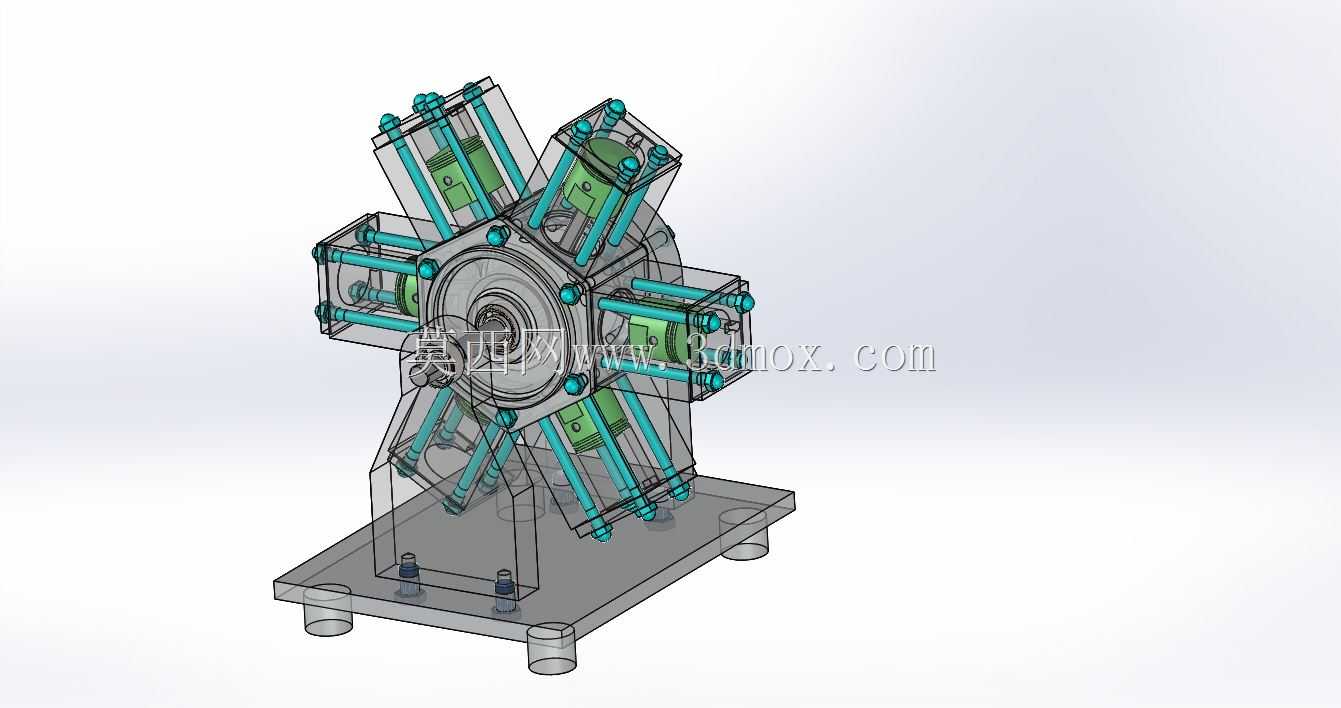

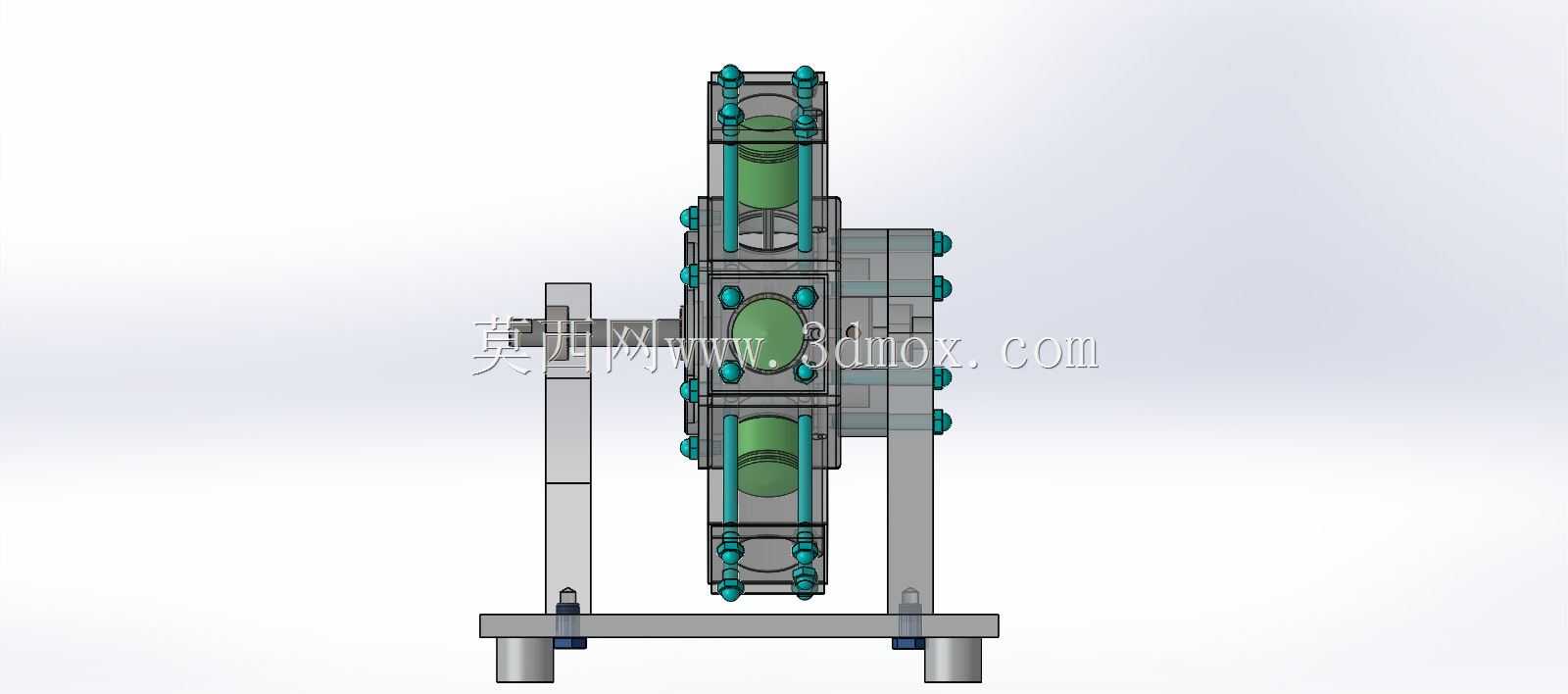

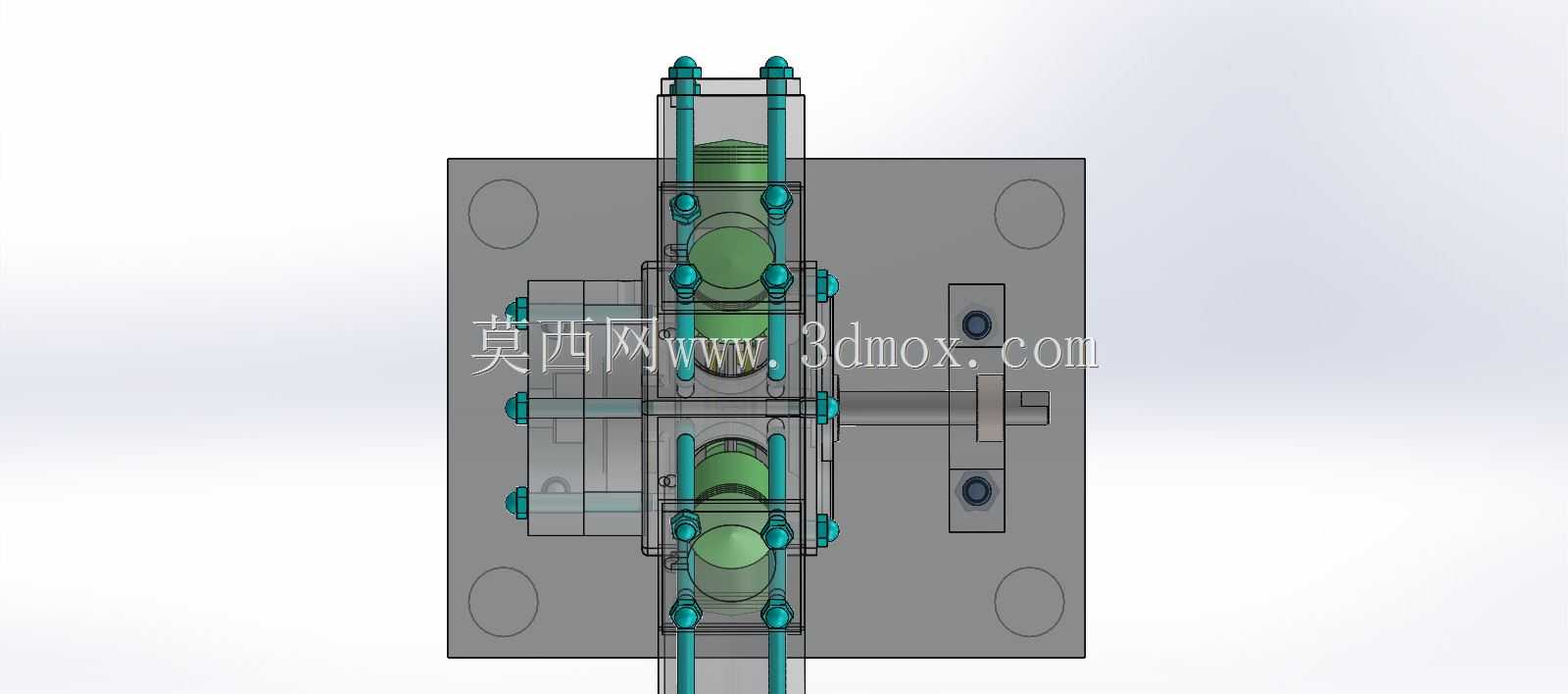

　　安装边界方面，这款马达采用底部法兰式安装结构，底座预留了四个对称布置的螺栓过孔，可直接与设备的安装支架通过螺栓刚性连接，安装面的平面度公差需要控制在0.05mm以内，避免安装过程中产生附加应力导致曲轴运转卡滞。整体径向尺寸沿曲轴中心对称分布，六个缸体呈放射状向外延伸，选型时需要预留足够的径向安装空间，避免缸体外壁与周边结构件发生运动干涉；轴向尺寸相对紧凑，输出轴端采用标准平键连接结构，可直接与联轴器、驱动轮等负载部件对接，不需要额外定制转接结构。

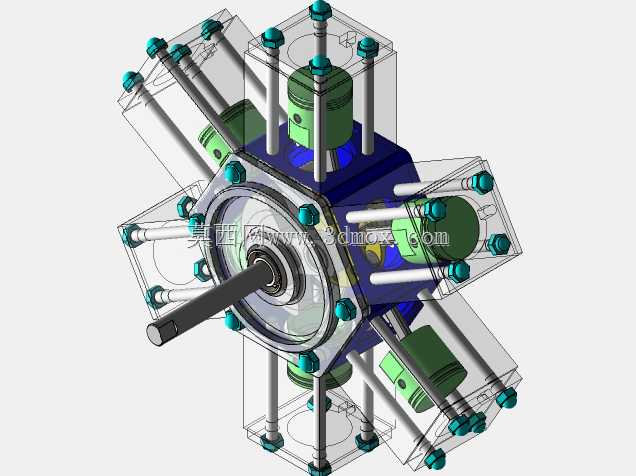

　　结构细节上，每个缸体与中心阀块之间都采用刚性连接加密封件的组合结构，进排油通道集成在中心阀块内部，省去了外接管路的复杂排布，既减少了管路泄漏的风险点，也让整体结构更加紧凑。曲轴的支撑部位配置了滚动轴承，能承受柱塞作用产生的径向载荷，同时降低运转过程中的摩擦阻力；端盖部位设置了密封结构，可防止内部油液外泄，同时阻挡外部粉尘、水汽进入马达内部污染油液。这类径向马达的进出油口可通过换向阀切换压力油方向，实现输出轴的正反向旋转，不需要调整内部结构就能满足双向驱动的工况需求，在实际设备配套中，常被用于挖掘机的行走驱动、起重机的回转机构、注塑机的锁模驱动等场景，能在较宽的压力范围内稳定输出扭矩，对油液清洁度的适应性相比轴向柱塞马达更好，适合在工况相对恶劣的户外作业场景中使用。设计建模过程中对所有运动部件都做了干涉检查，确保柱塞在全行程往复运动、曲轴整周旋转的过程中，各零部件之间不会出现碰撞干涉，同时对关键受力部件做了强度校核，保证在额定工作压力下，缸体、柱塞、曲轴等核心零件的应力都在材料许用应力范围内，满足长期满载运行的结构强度要求。
