自动活塞拆卸平衡机结构三维设计

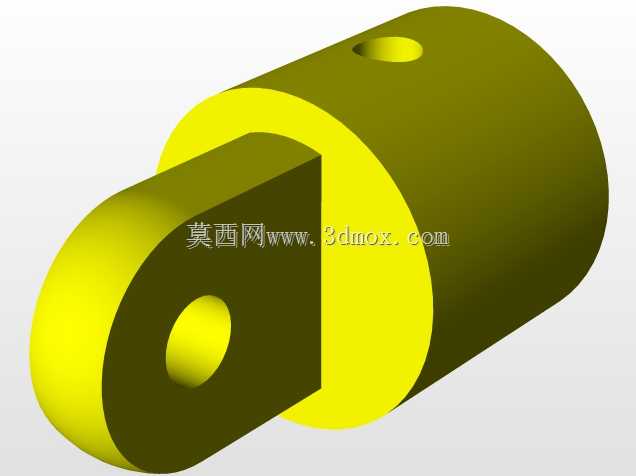

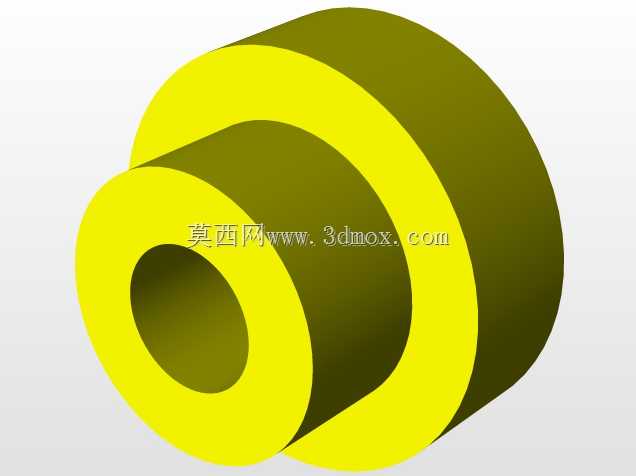

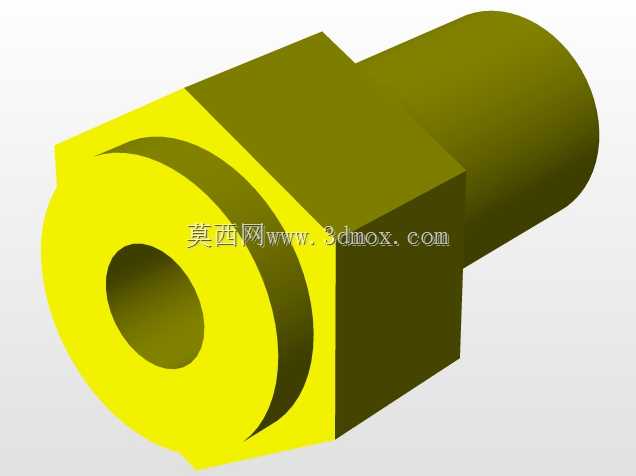

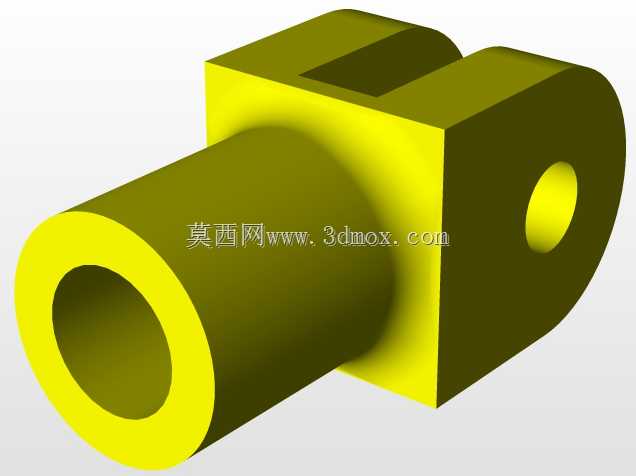

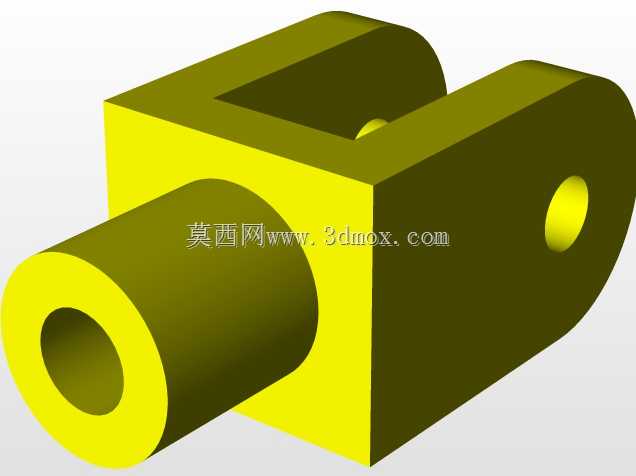

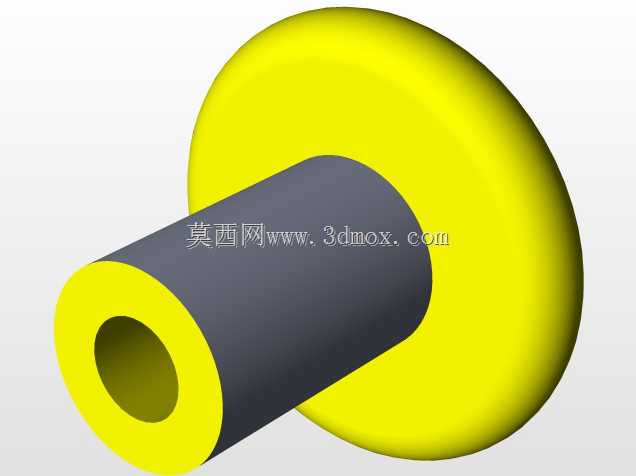

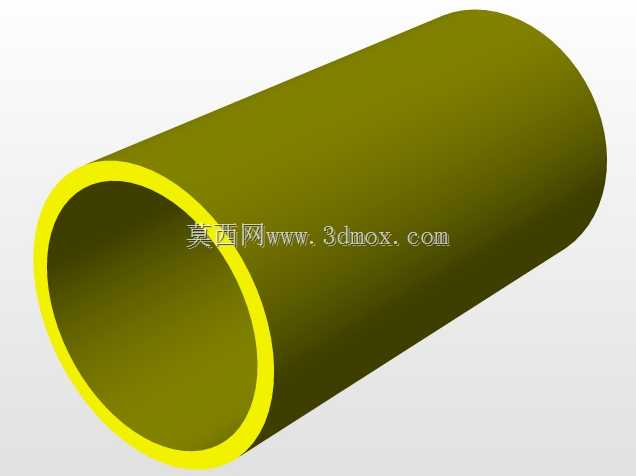

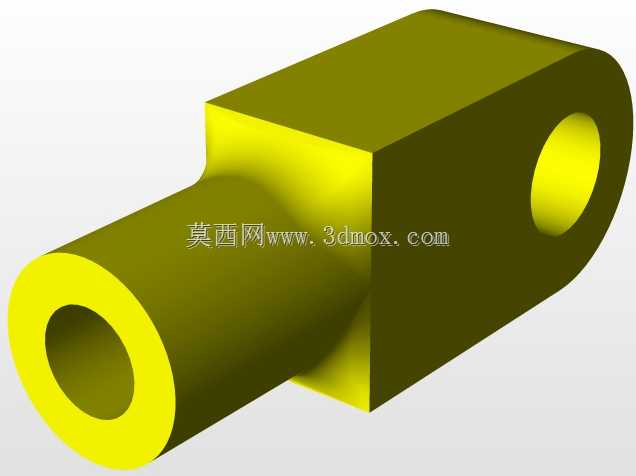

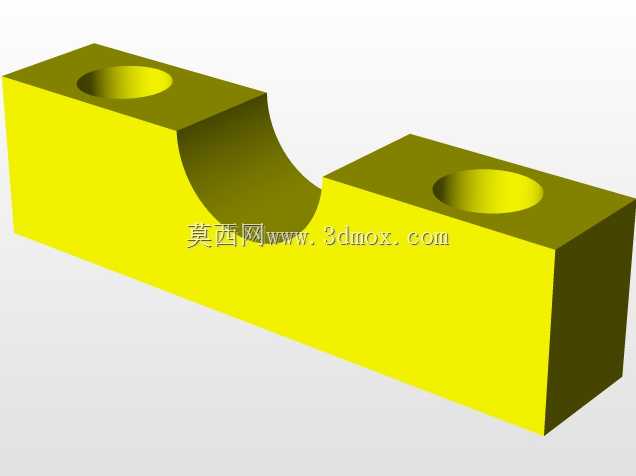

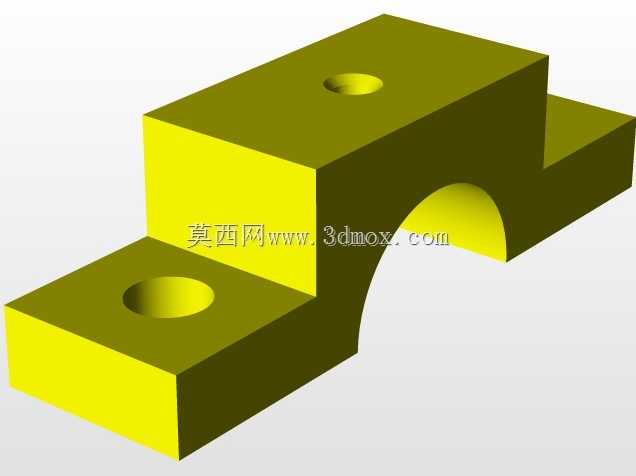

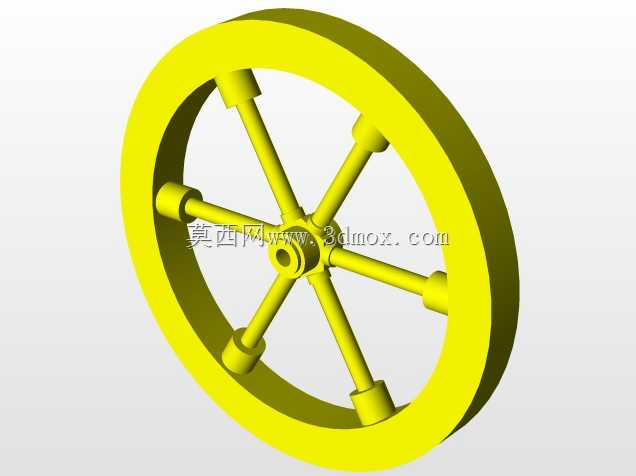

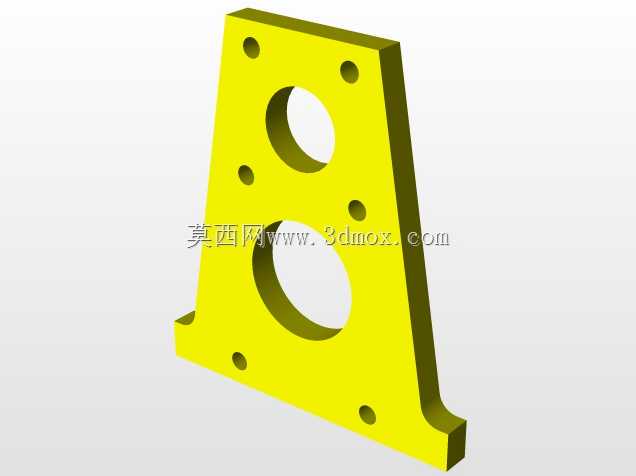

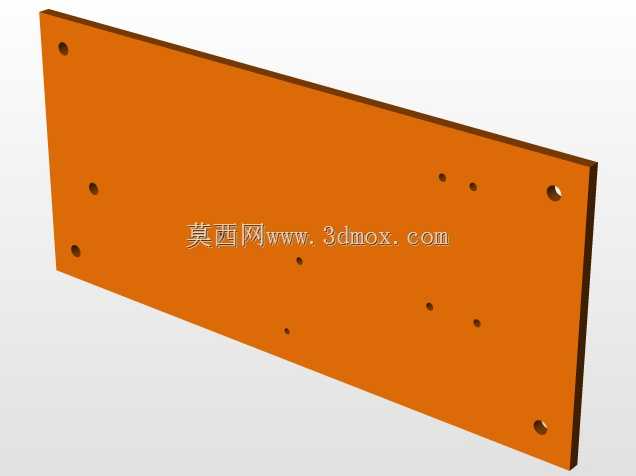

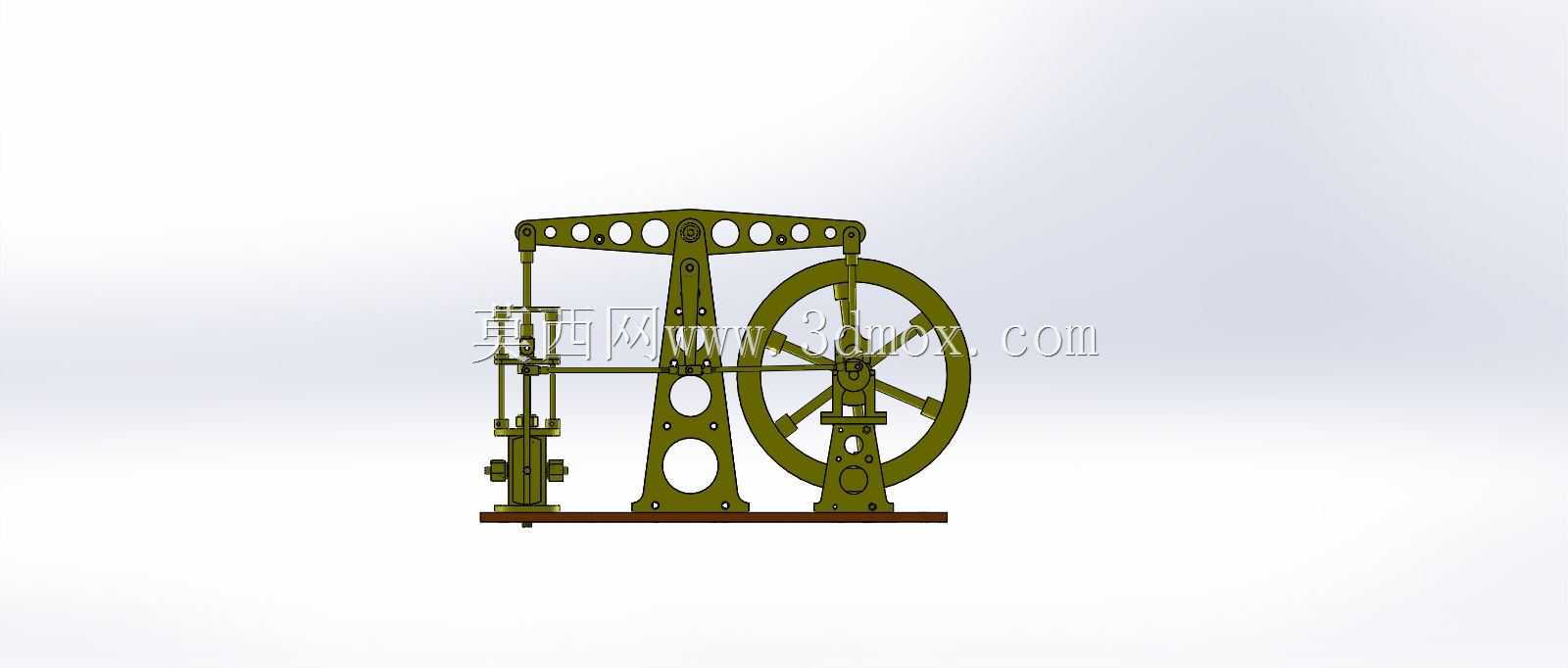

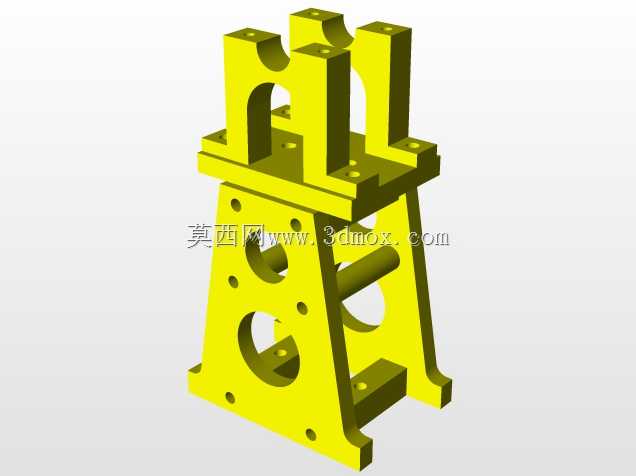

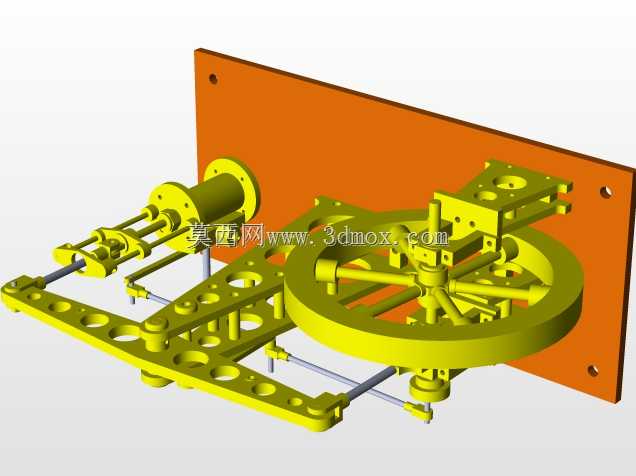

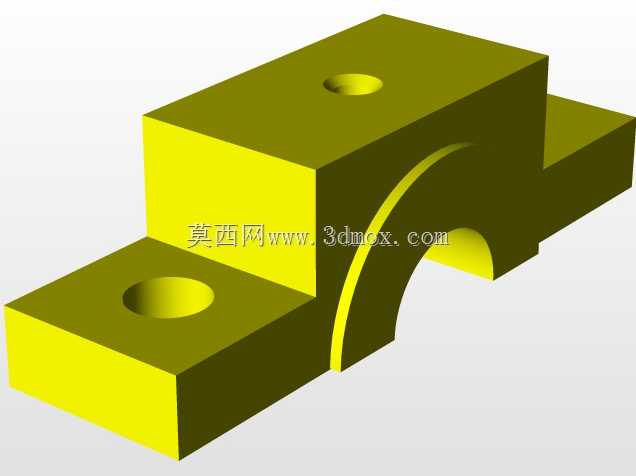

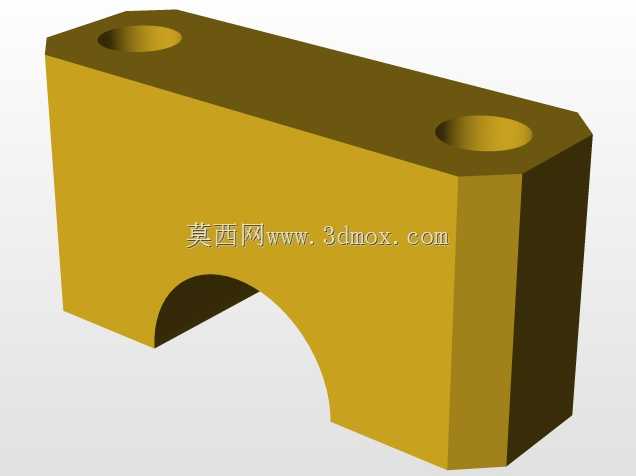

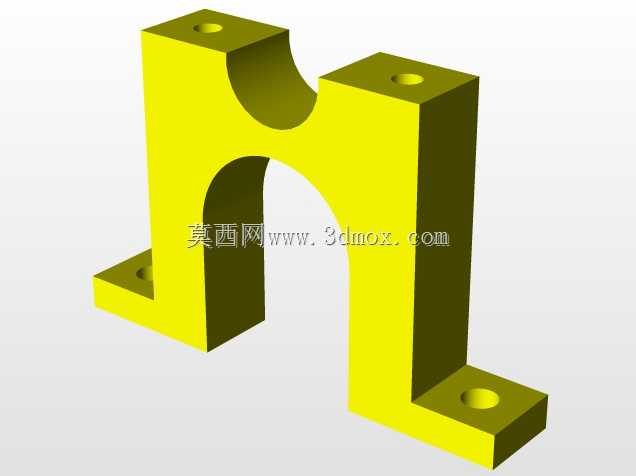

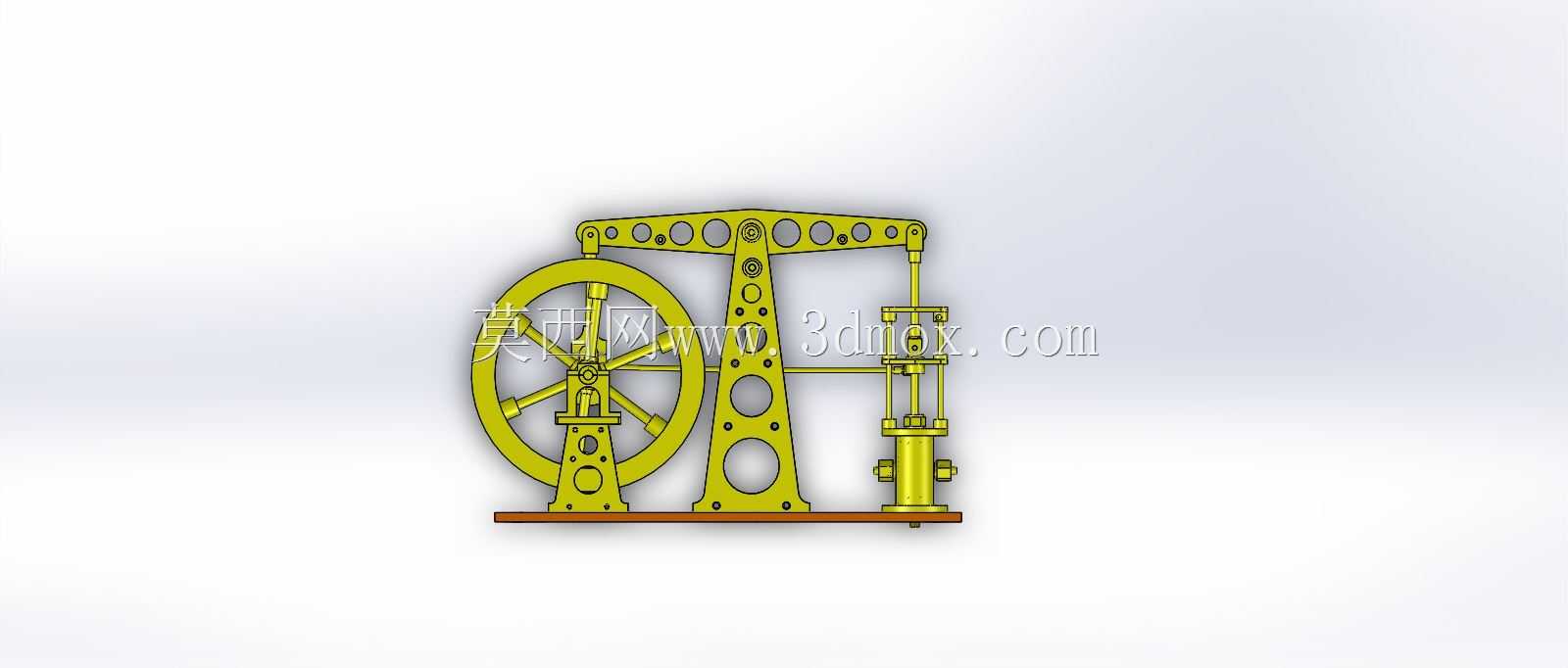

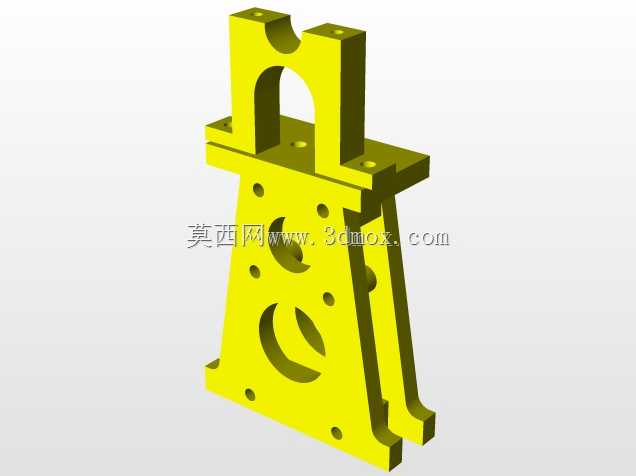

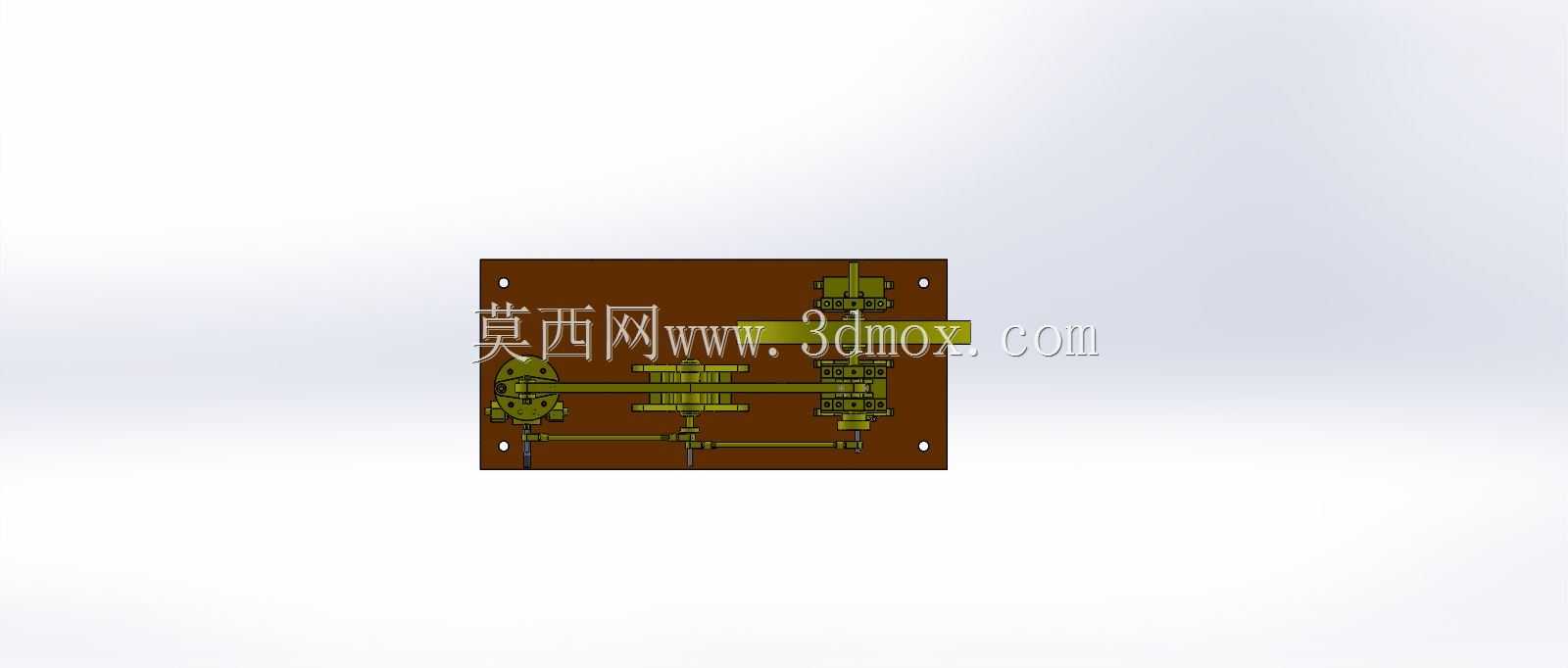

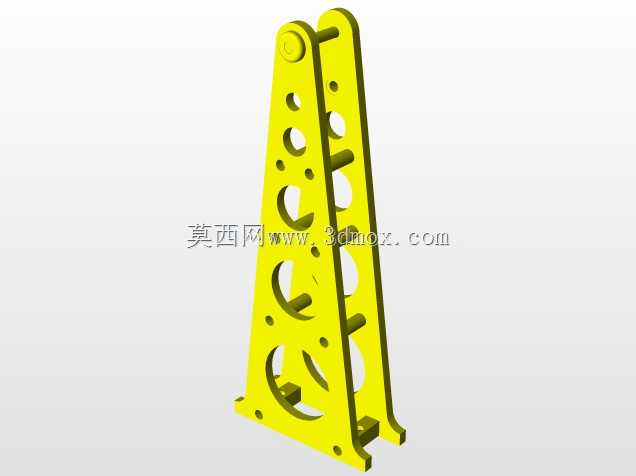

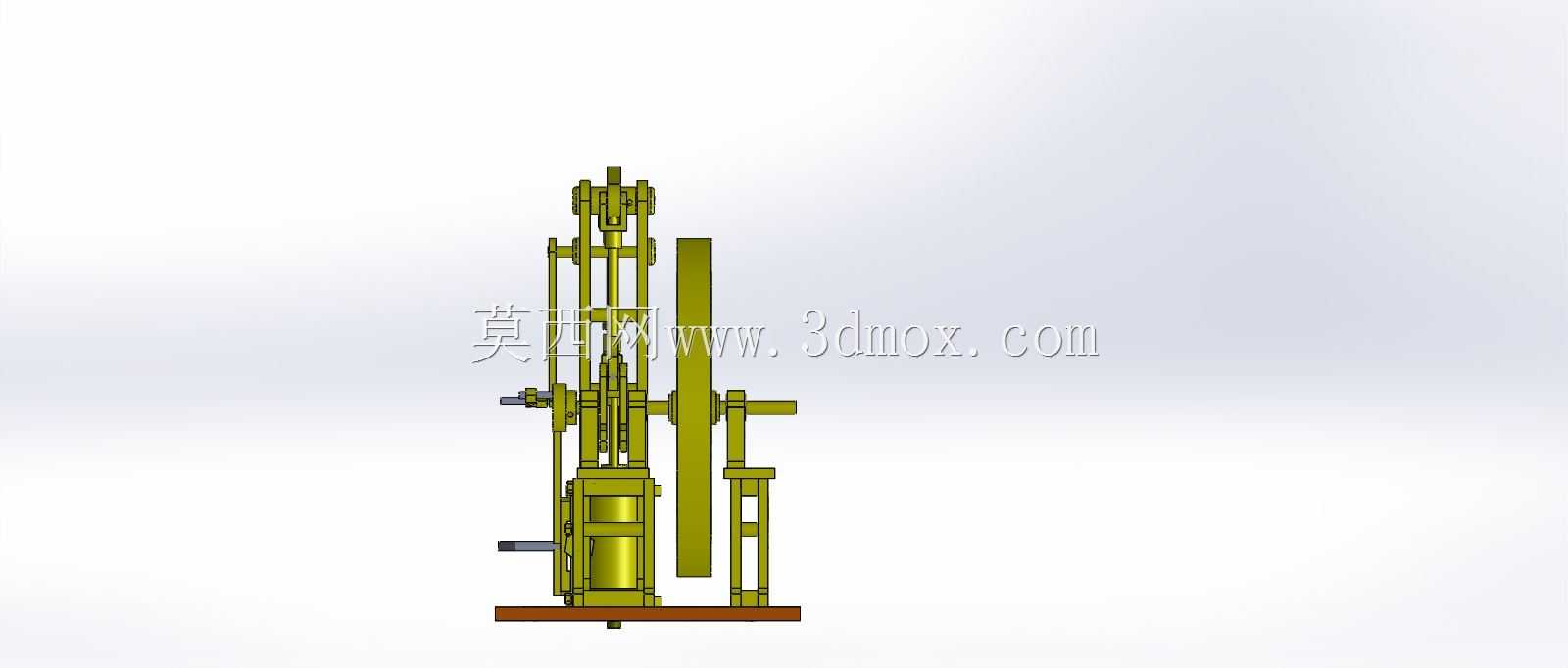

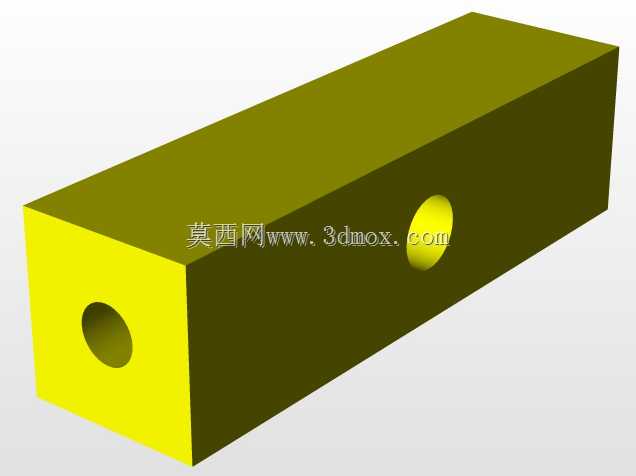

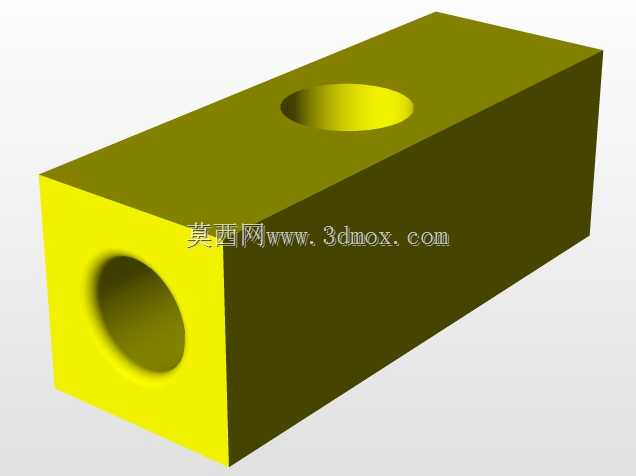

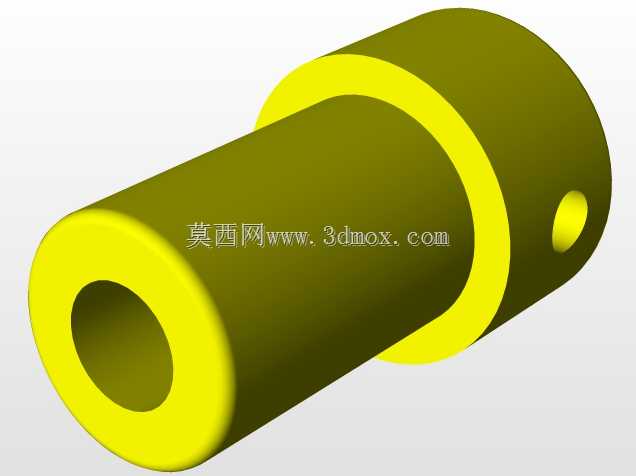

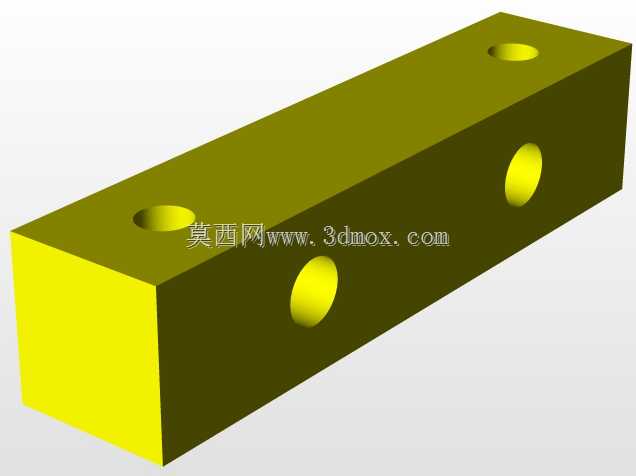

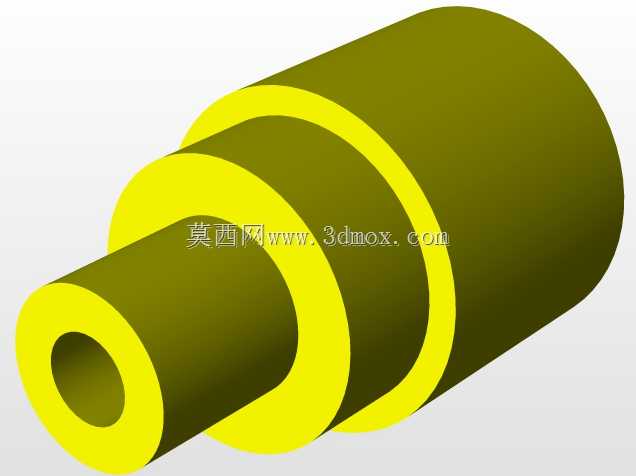

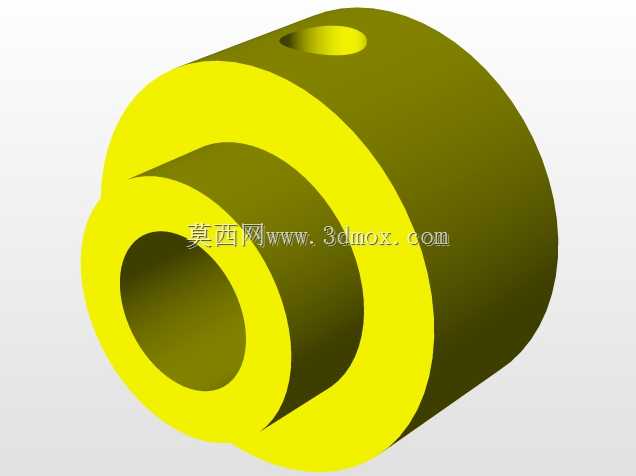

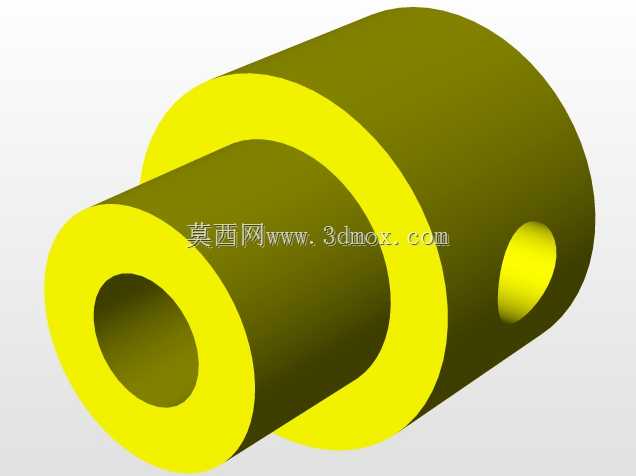

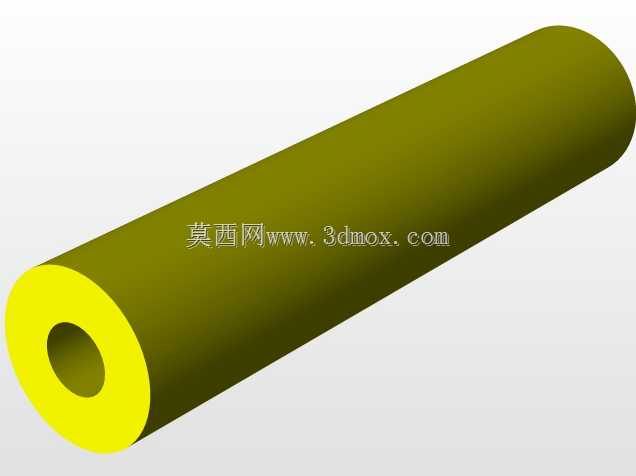

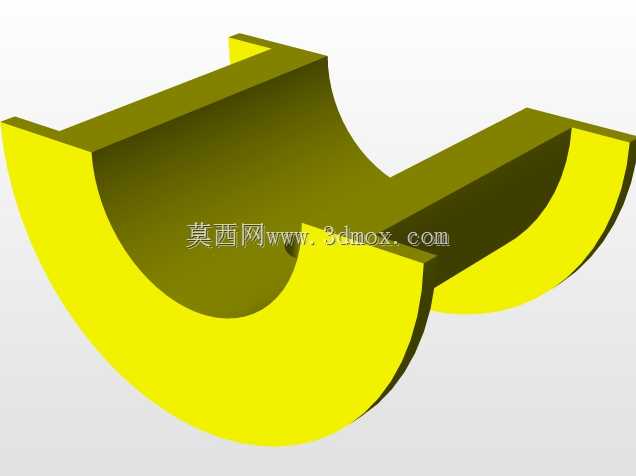

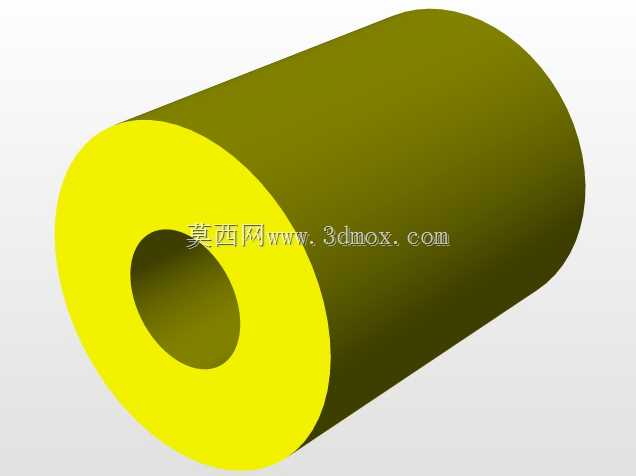

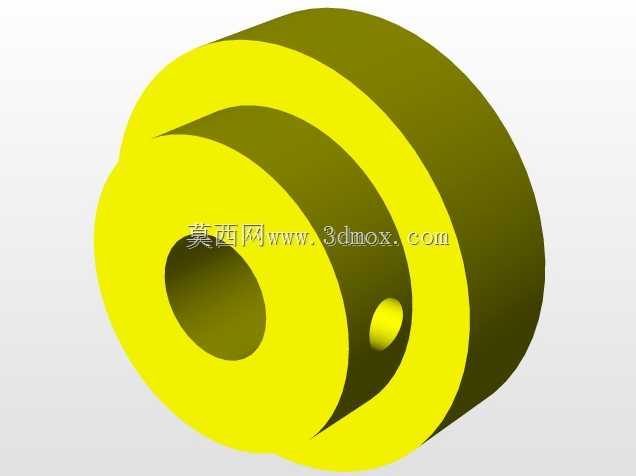

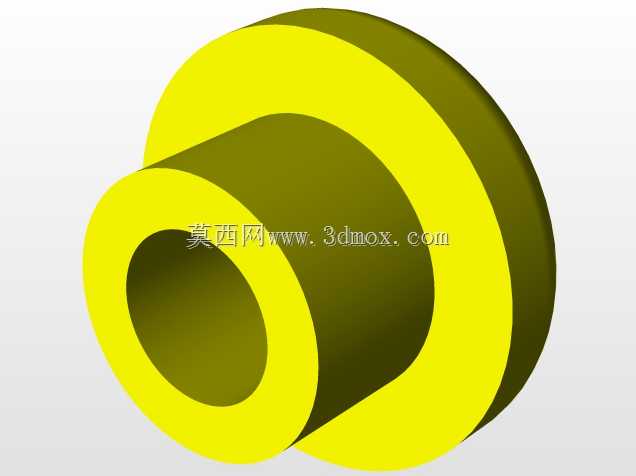

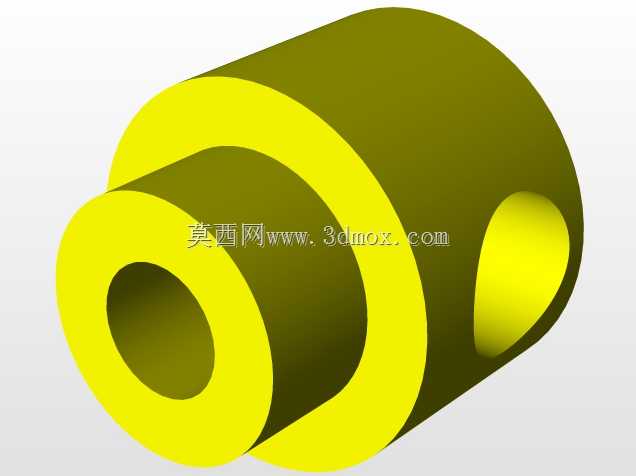

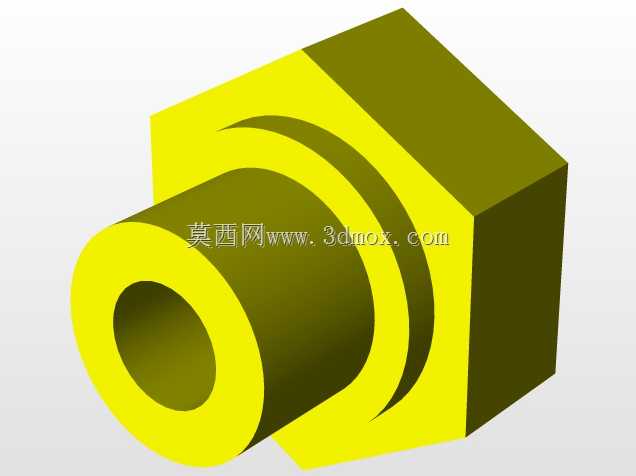

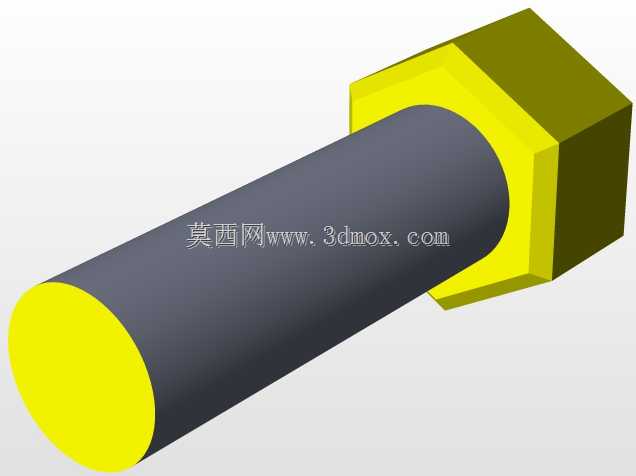

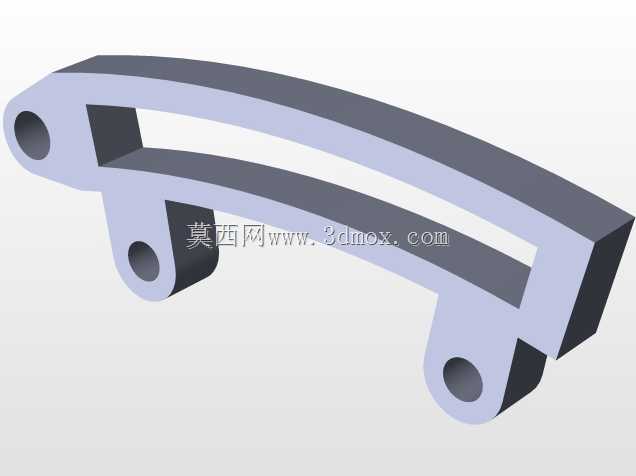

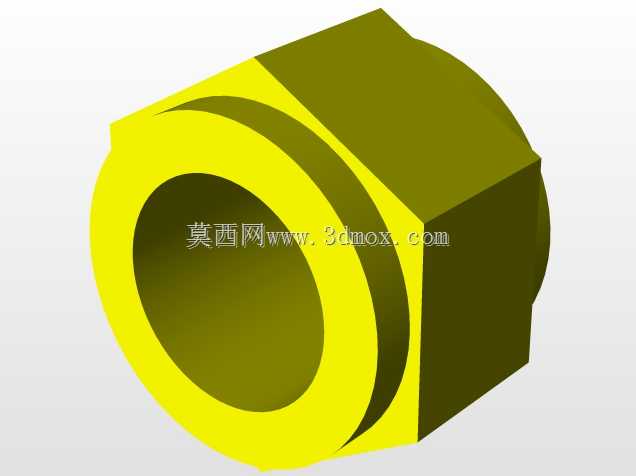

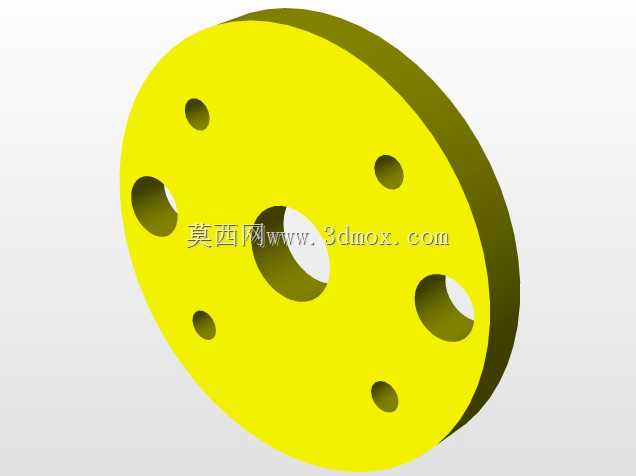

　　在中小型内燃机维修、液压元件拆解的车间工位上，这类自动平衡机常被布置在拆解区靠近零件清洗台的位置，主要承担活塞组件从缸体中平稳脱出的作业，替代传统手工敲击拆卸的方式，避免活塞裙部、连杆轴颈因受力不均产生磕碰损伤。从结构布局来看，设备采用立式落地安装形式，底部为整面铸铁材质的安装底板，底板上预留四个沉头安装孔，可通过M16膨胀螺栓与混凝土地面固定，安装时需保证底板平面度公差在0.2mm/m以内，避免运行过程中因基础不稳产生传动卡滞。设备左侧为大直径带辐条的惯性飞轮，飞轮通过平键与主轴连接，主轴两端采用带座深沟球轴承支撑，轴承座通过螺栓固定在立式机架上，机架采用镂空减重设计，在保证结构刚度的前提下，大幅降低设备整体自重，

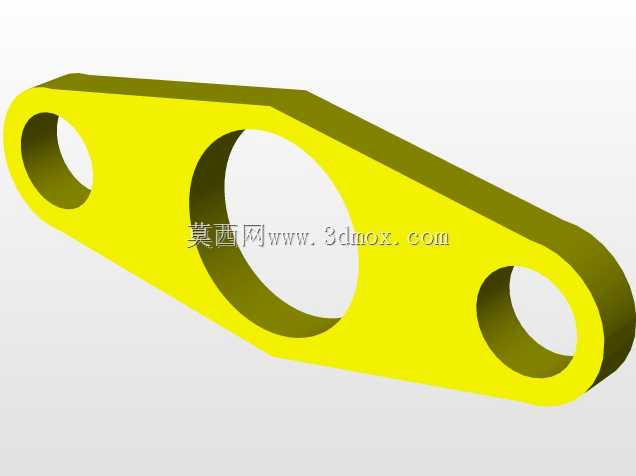

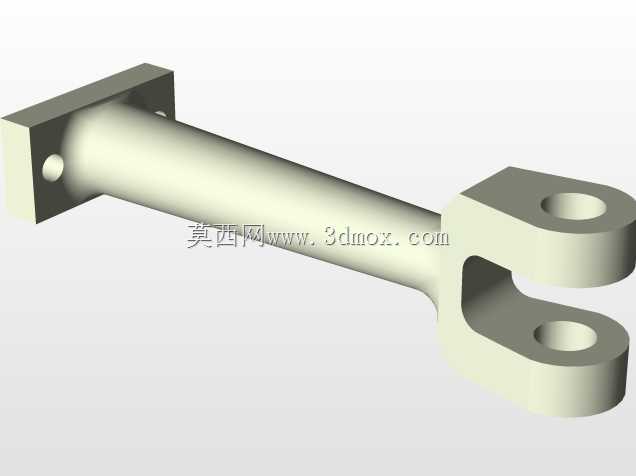

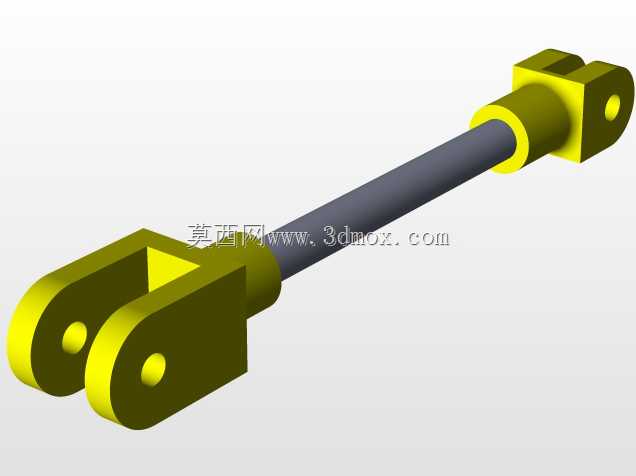

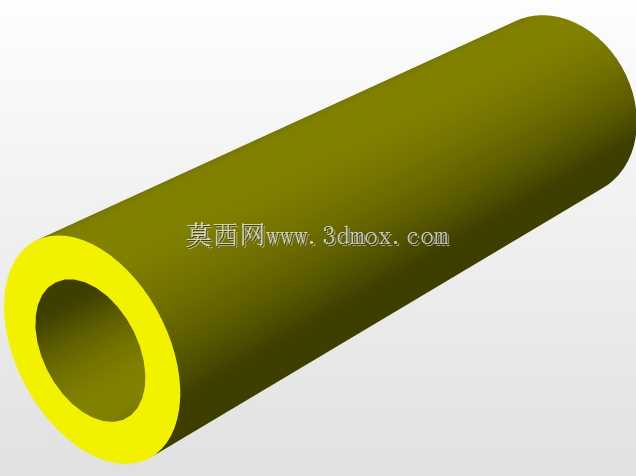

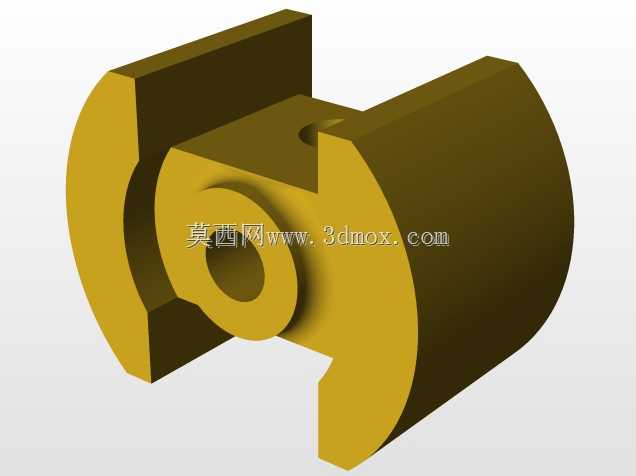

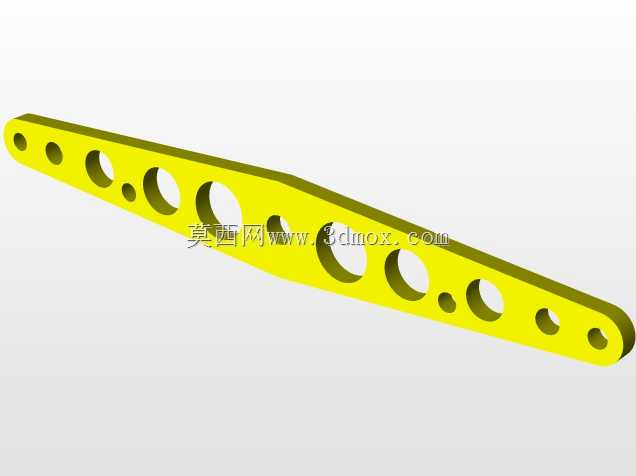

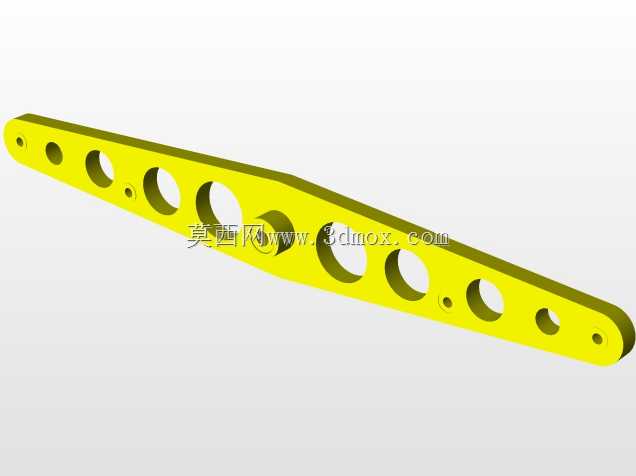

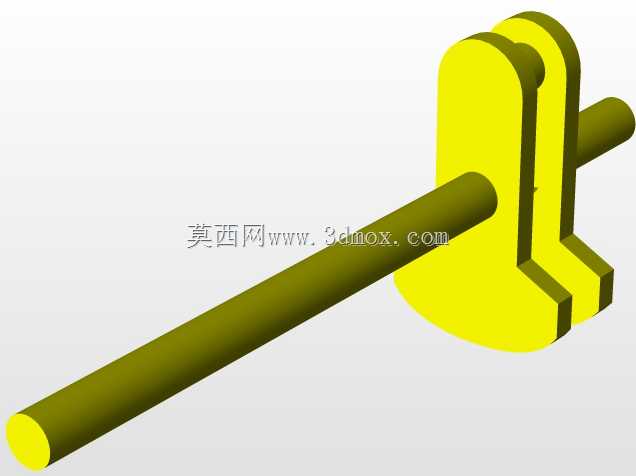

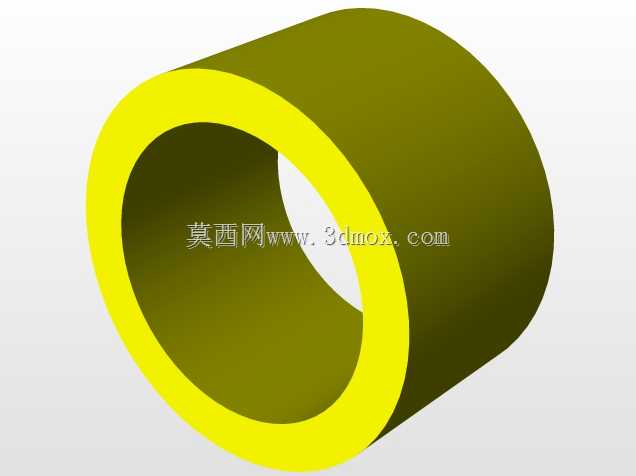

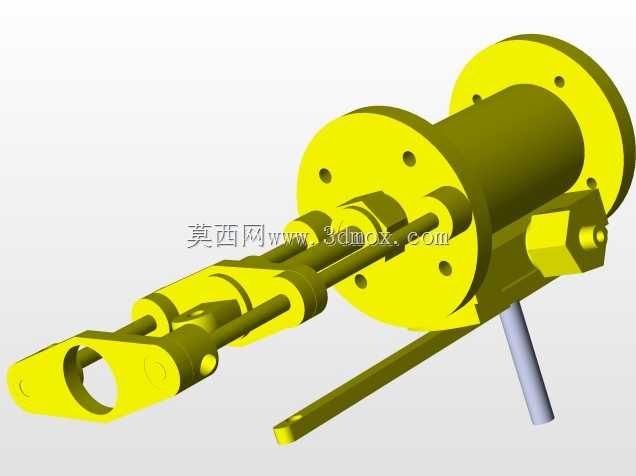

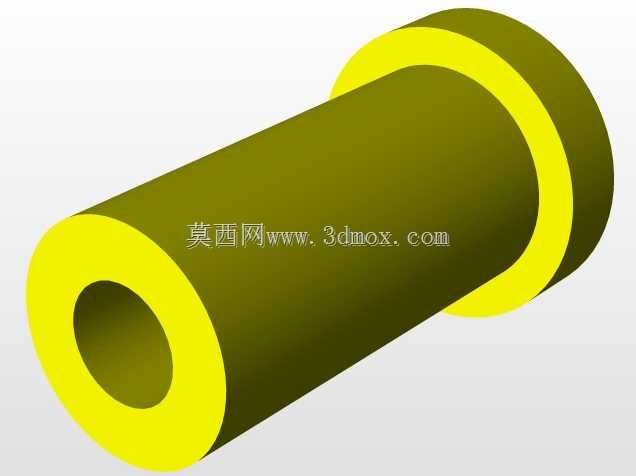

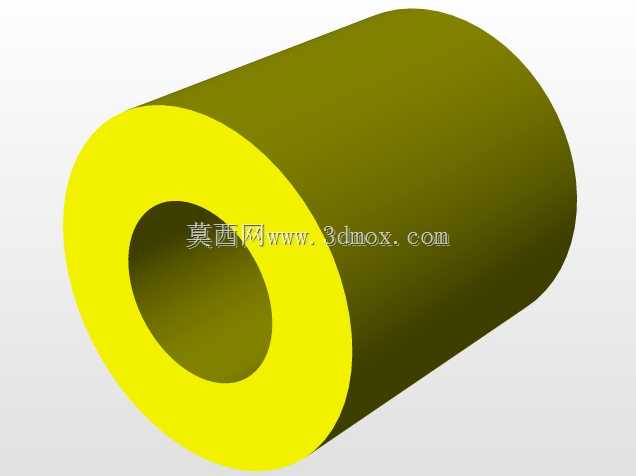

　　同时方便观察内部传动件的运行状态。飞轮的作用是储存传动过程中的动能，保证拆卸作业时输出扭矩平稳，避免因活塞与缸壁间的卡滞阻力造成传动停顿，飞轮轮缘位置做了加厚处理，转动时的动平衡等级控制在G6.3以内，降低高速运转时的机架振动。传动部分采用曲柄滑块机构，飞轮主轴上偏心安装曲柄销，曲柄销通过连杆与右侧的滑动压头组件连接，压头组件沿垂直布置的圆柱导轨做上下往复运动，导轨与机架采用过盈配合装配，配合面的粗糙度控制在Ra1.6以下，保证压头运动时的直线度误差不超过0.1mm/100mm。压头下端设置可快换的活塞夹持接口，可根据不同直径的活塞更换对应的卡爪，卡爪采用45号钢调质处理，夹持面做防滑滚花处理，既保证夹持力足够，又不会夹伤活塞表面。

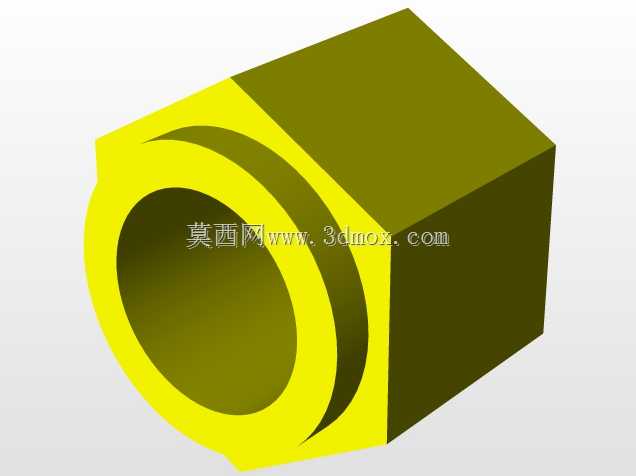

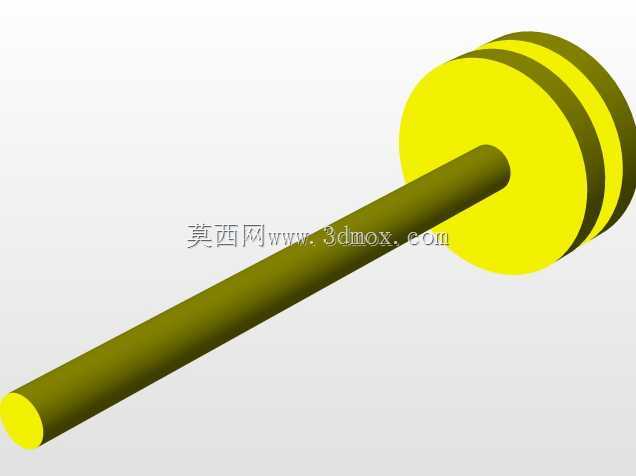

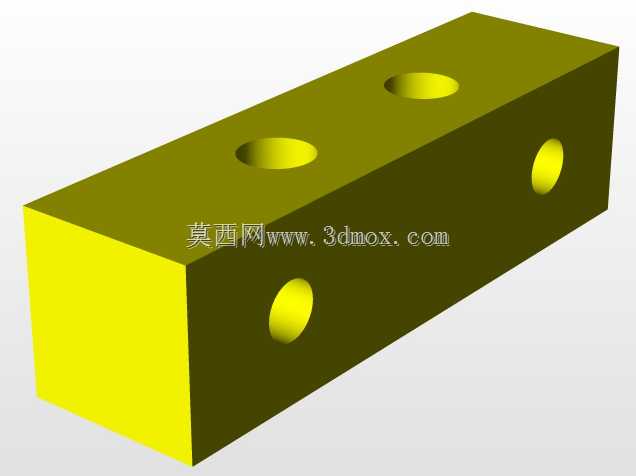

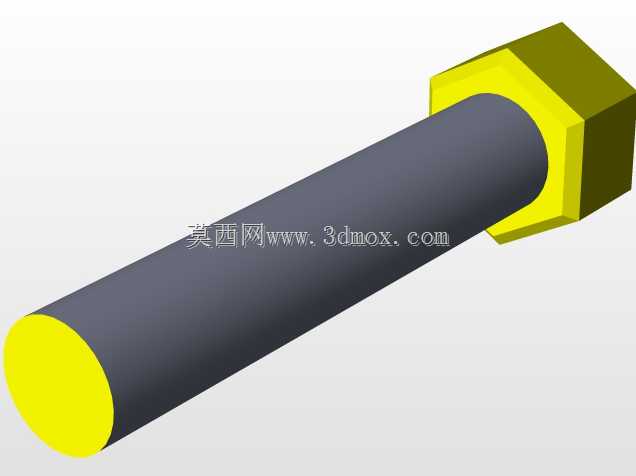

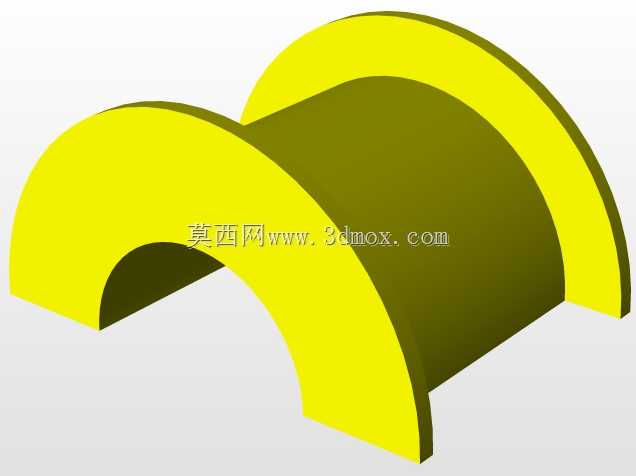

　　设备右侧的立式缸体定位座用于固定待拆解的活塞缸组件，定位座上设置可调式V型块，可适配不同外径的缸体装夹，V型块的位置可通过T型槽螺栓调整，调整范围覆盖直径50mm到150mm的常见缸体规格，装夹时通过快速夹钳压紧缸体法兰面，保证拆解过程中缸体不会随压头的拉力产生位移。设计过程中，首先根据常见活塞的拆卸拉力需求，计算曲柄连杆机构的输出力参数，确定飞轮直径、曲柄偏心距、连杆长度的匹配关系，其中曲柄偏心距设置为80mm，连杆长度为320mm，保证压头的工作行程满足160mm的拆卸需求，同时避免连杆传动过程中出现死点卡顿。机架的结构设计采用有限元受力分析，在压头输出最大拉力12kN的工况下，机架立柱的最大变形量不超过0.05mm，

　　满足长期重复作业的刚度要求。安装边界方面，设备整体占地长度约650mm，宽度约350mm，高度约800mm，操作侧预留不小于800mm的操作空间，后侧预留300mm的维护空间，方便定期对轴承、导轨位置加注润滑脂，检查传动连接件的螺栓紧固状态。日常作业时，操作人员将待拆解的缸体固定在定位座上，调整压头位置与活塞顶端连接，转动飞轮即可带动压头平稳向上运动，将活塞从缸体中匀速拉出，整个过程中受力沿活塞轴线方向，不会对活塞、缸壁产生侧向力，相比手工拆卸，作业效率可提升3倍以上，同时零件损伤率降低90%以上。设备的传动部件全部做了敞露式设计，没有额外的安全防护罩，适合教学演示、小批量维修拆解场景使用，方便学习者直观观察曲柄滑块机构的运动原理，理解动能储存、力的传递在实际工装设备中的应用方式。在建模过程中，所有配合面都按照实际装配公差设置间隙，运动部件可实现完整的运动仿真，模拟真实拆卸作业的全流程动作，可作为机械原理教学、拆解工装设计的参考案例，也可直接用于同类设备的改型设计基础，调整对应参数即可适配不同规格活塞的拆卸需求。
