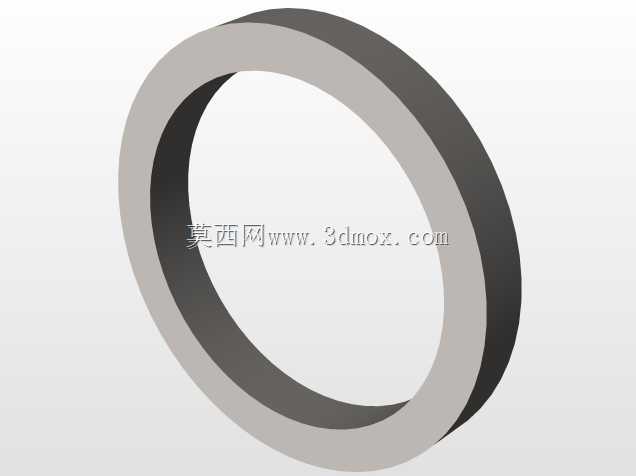

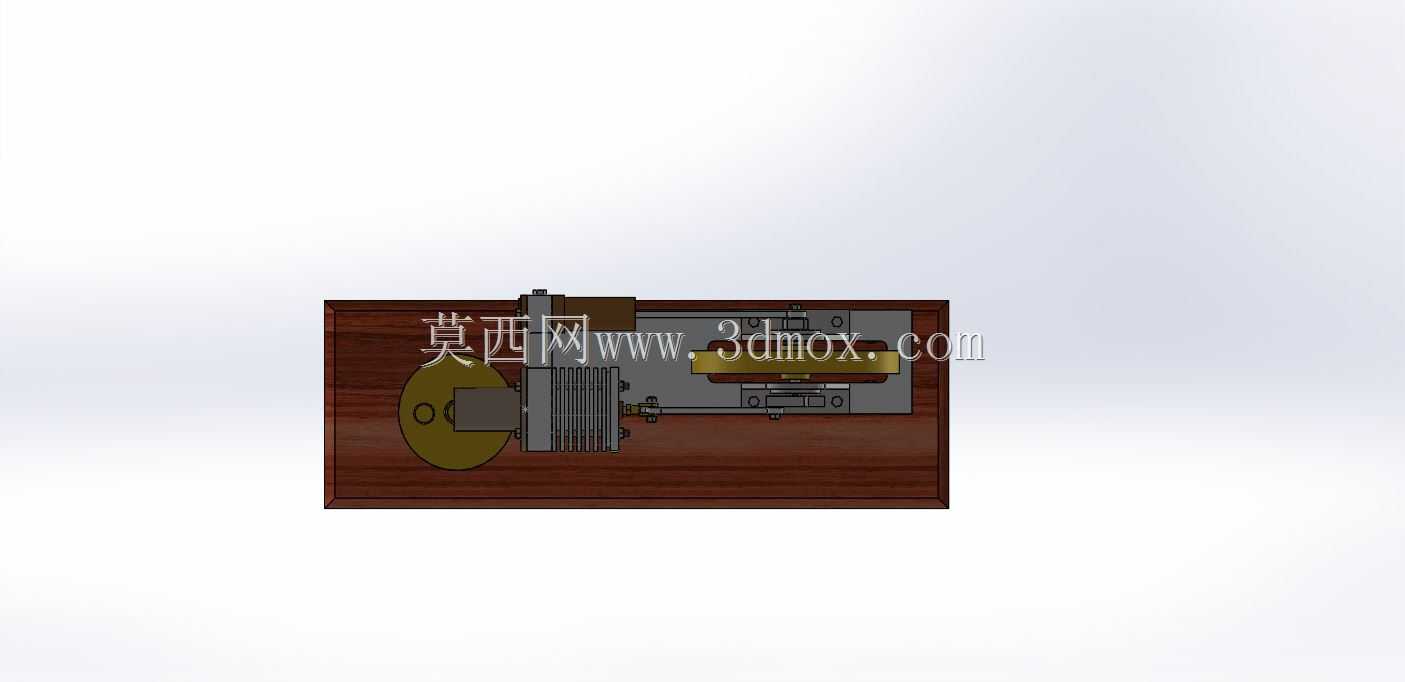

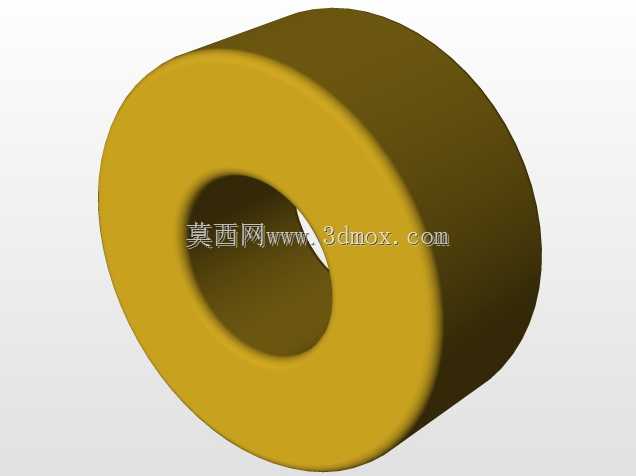

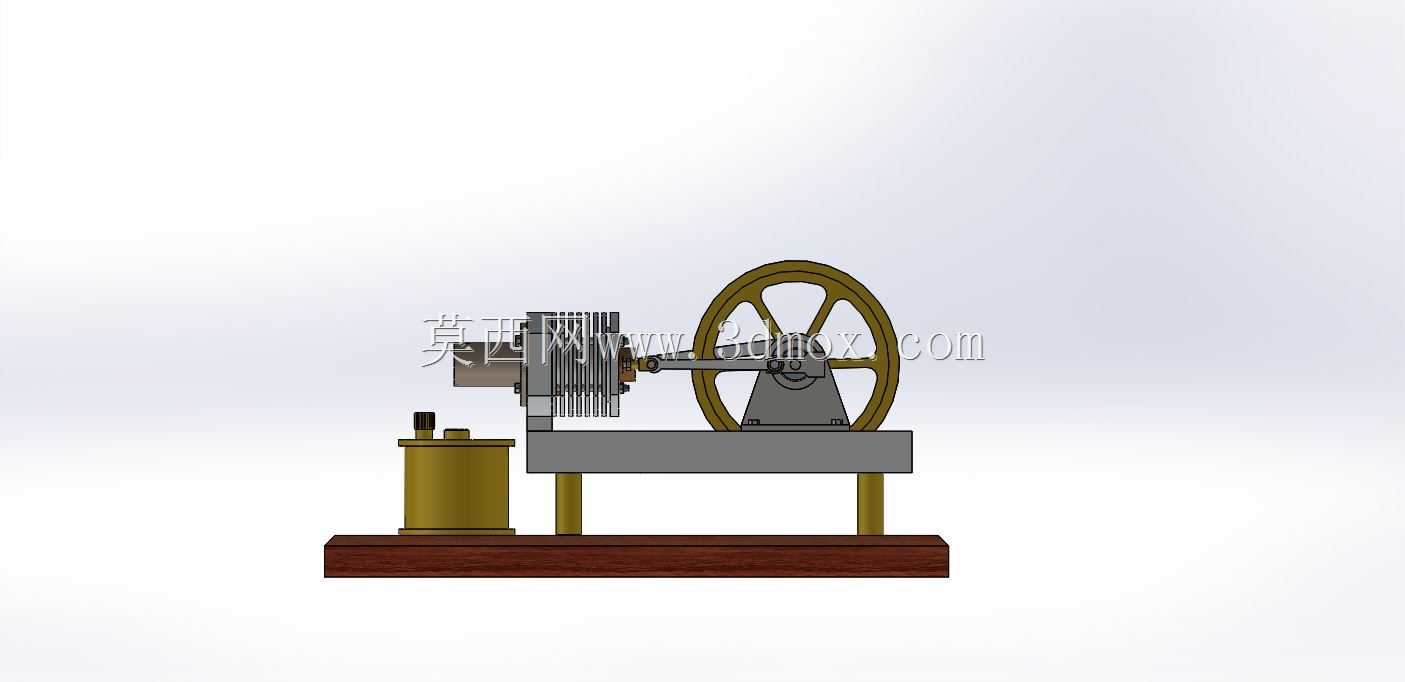

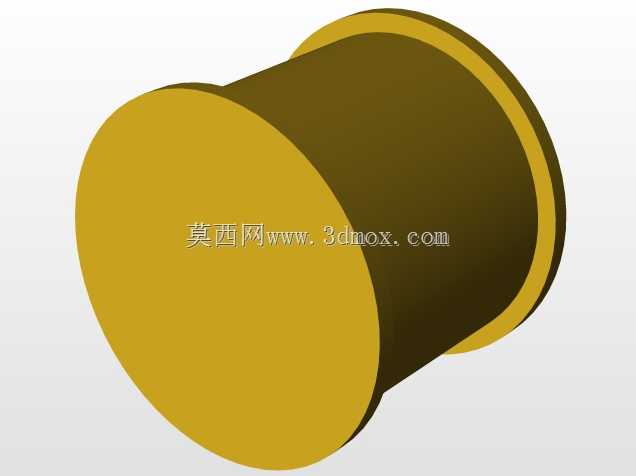

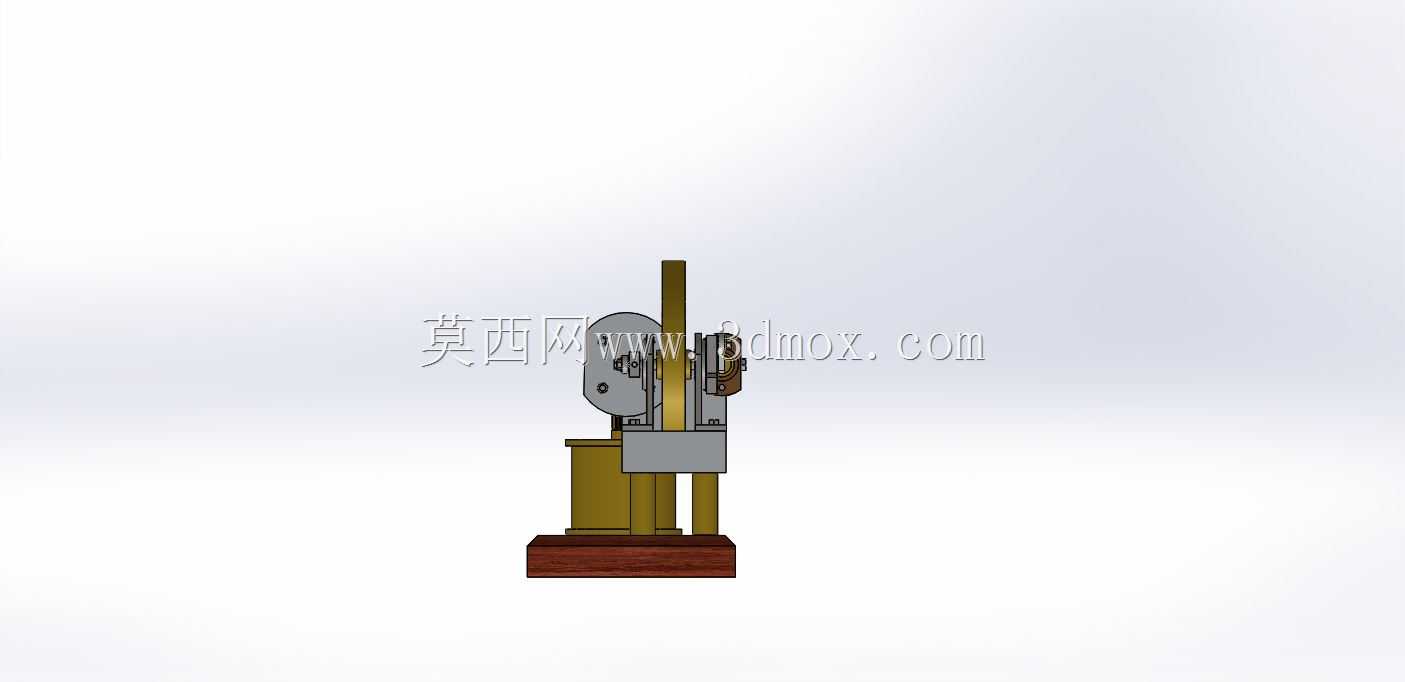

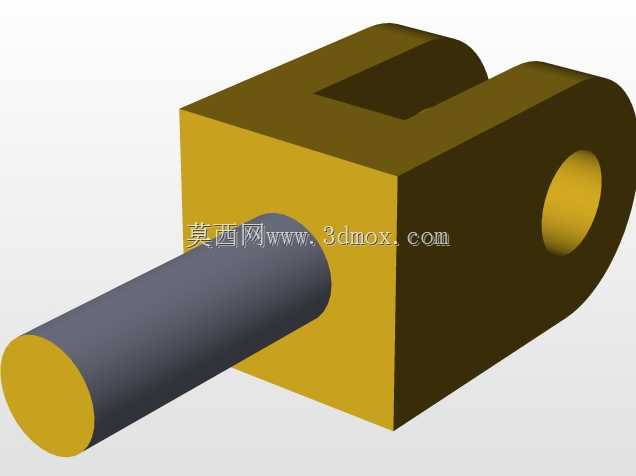

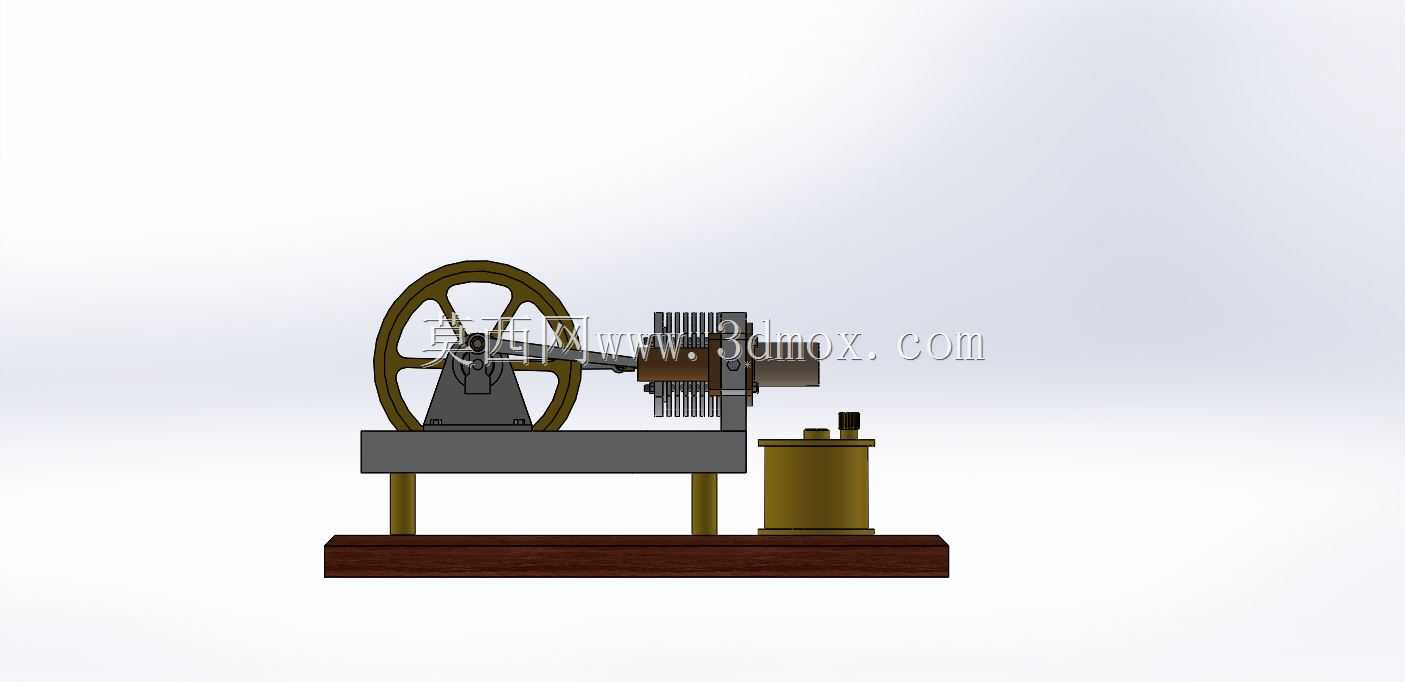

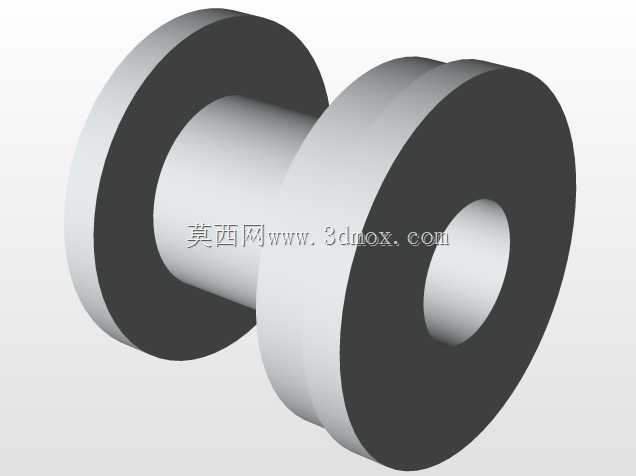

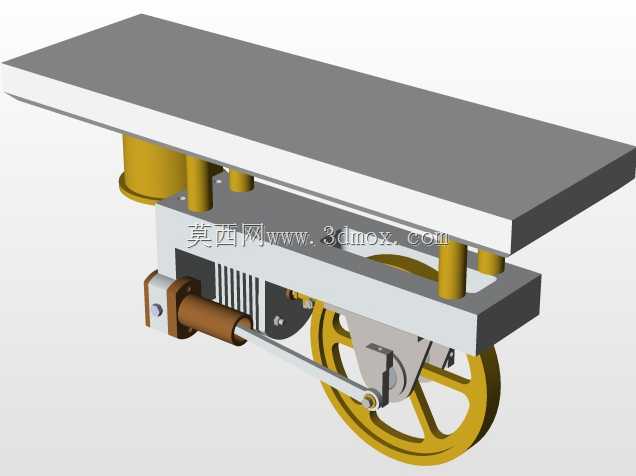

这套立式布置的往复式动力装置,常被用于热能动力原理教学演示、小型复古动力装置复刻以及机械传动结构实训场景,整体采用单缸立式布局,底座为实木材质的安装基座,承担整机的承重与安装定位功能,基座上方设置黄铜材质的缸体支撑立柱,将动力缸体架设在合适的作业高度,既保证了曲柄连杆机构的运动行程空间,也让整体结构的重心落在底座中心区域,避免运行过程中出现倾覆问题。从功能逻辑上看,该装置通过蒸汽介质进入缸体推动活塞做直线往复运动,再通过侧方布置的曲柄滑块机构将直线运动转化为旋转运动输出,缸体侧方集成了滑阀配气机构,能够随输出轴的转动同步切换进气与排气的通路,保证活塞能够持续完成往复循环,整套配气机构与动力输出轴通过齿轮组实现传动同步,

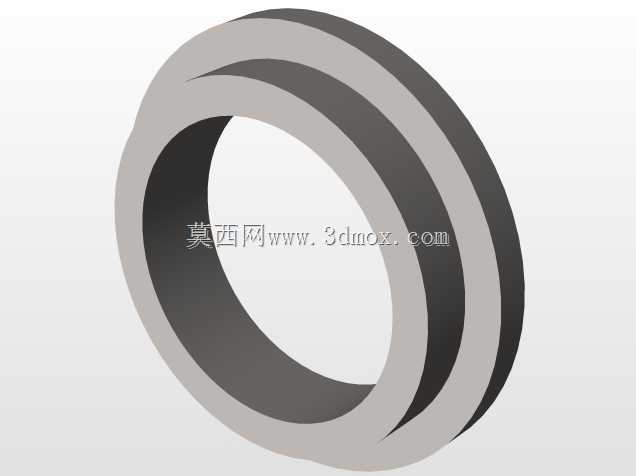

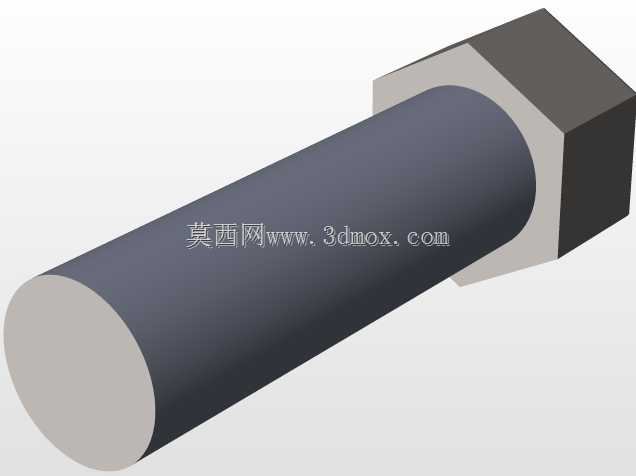

无需额外的控制元件即可完成自主配气循环,结构十分紧凑。在设计思路上,该装置优先考虑了结构的可视性与装配便捷性,所有传动构件均采用外露式布置,没有设置封闭的机壳,能够让观察者清晰看到曲柄转动、连杆摆动、滑阀往复的完整运动过程,非常适合教学场景下的原理展示;各构件之间的连接均采用螺栓紧固与定位销定位的组合方式,拆解与重装的难度较低,能够满足实训场景下反复拆装的需求。安装边界方面,整机的底座为矩形实木结构,横向与纵向的尺寸均控制在较小范围内,放置在普通实训台面上即可完成安装固定,不需要额外的预埋螺栓或者专用安装支架,整机的高度适配成年人坐姿状态下的观察视角,不需要垫高或者俯身即可看清所有运动构件的动作过程。从结构细节来看,

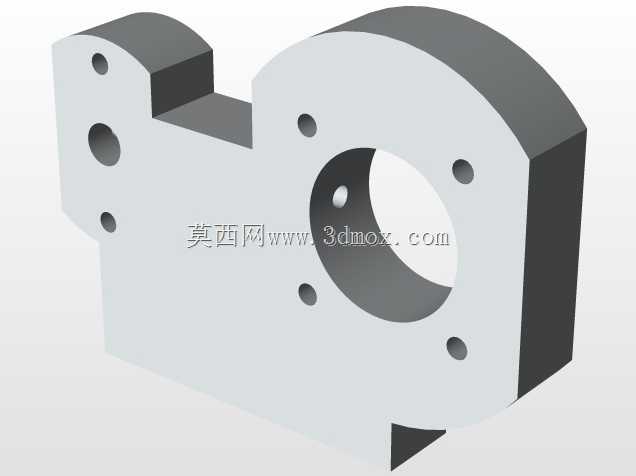

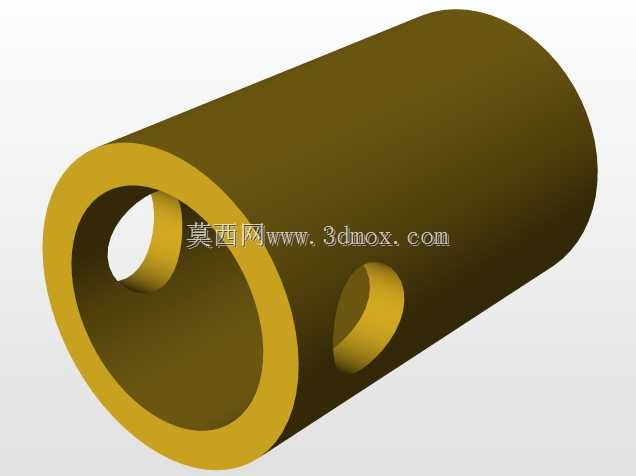

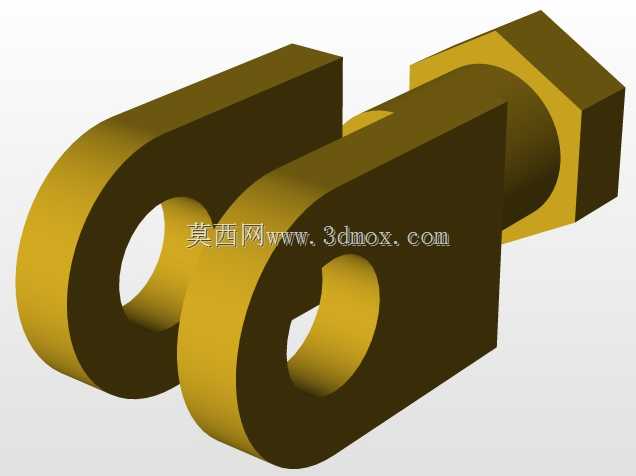

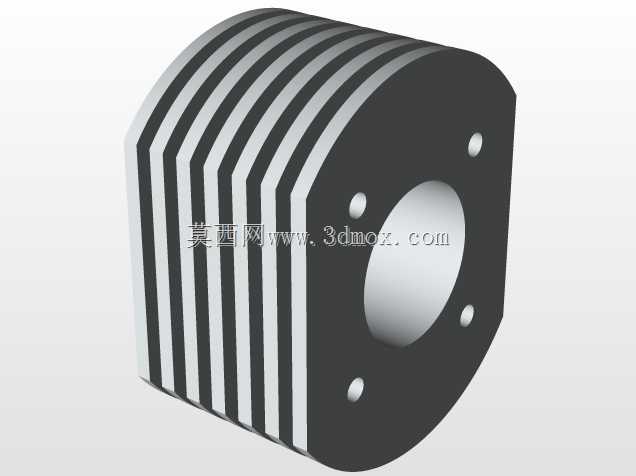

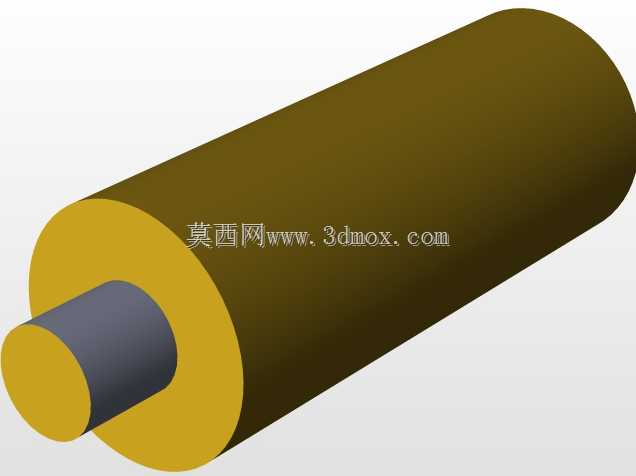

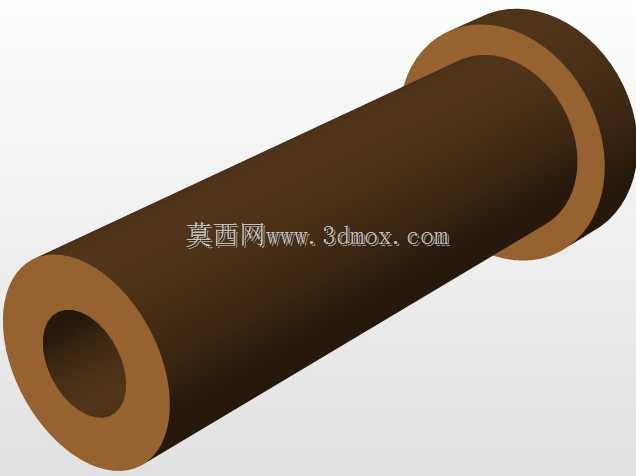

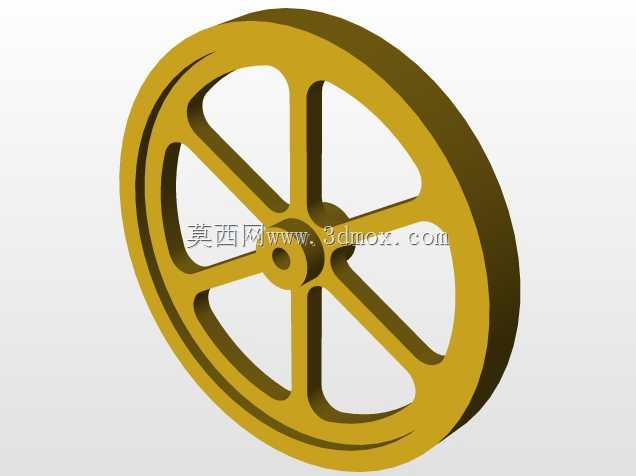

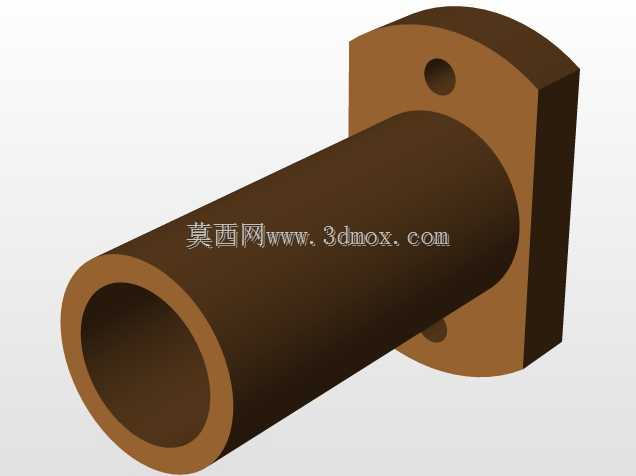

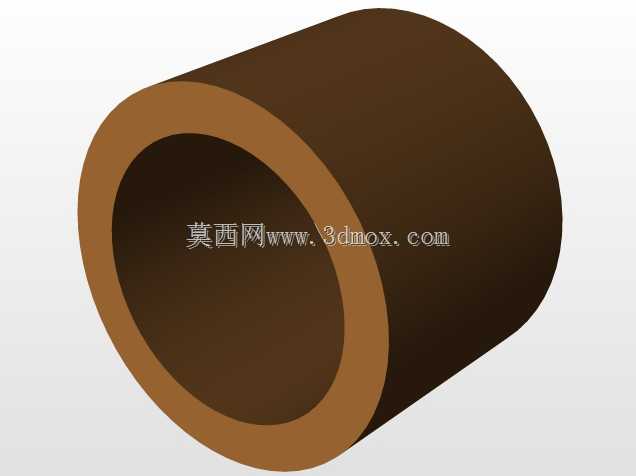

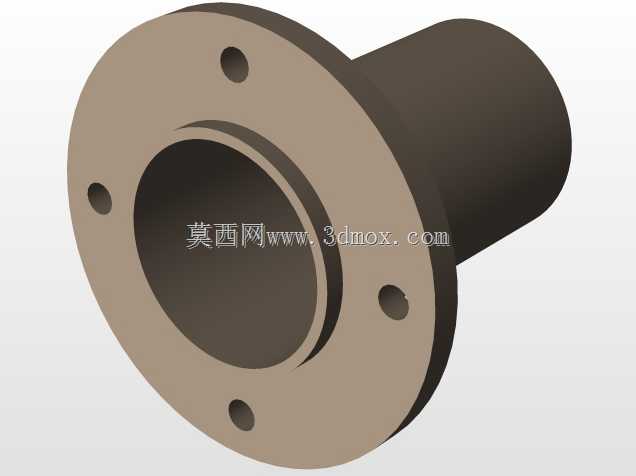

动力缸体采用单作用活塞结构,进排气口均设置在缸体侧方,与滑阀腔直接连通,减少了外接管路的长度,降低了蒸汽泄漏的风险;输出轴的支撑采用两个对称布置的滑动轴承座,固定在立式支架的上部横梁位置,能够承受曲柄转动过程中产生的径向载荷,保证输出轴转动过程中的同轴度,避免出现卡滞问题;飞轮设置在输出轴的外侧端,依靠自身的转动惯量平衡活塞往复运动产生的速度波动,让整套装置的运转更加平稳,即使在较低的进气压力下也能维持连续转动。在实际应用中,这类小型蒸汽动力装置除了教学演示用途外,也常被作为复古动力模型的核心动力单元,搭配小型发电机、水泵等负载即可完成微型动力系统的演示,部分爱好者也会将其作为复古机械藏品的组成部分,
还原早期工业革命时期动力设备的结构特征。设计过程中需要重点关注的是曲柄连杆机构的运动干涉问题,由于所有构件均为外露布置,在确定连杆长度、曲柄半径以及支架的安装位置时,需要反复校核运动行程内各构件的相对位置,避免连杆摆动过程中与支架立柱、缸体外壁发生碰撞;同时配气滑阀的行程与相位需要与活塞的运动位置精准匹配,提前通过运动仿真确认进排气的切换时机,保证活塞运行到上下止点时能够及时完成气路切换,避免出现动力不足或者反转的问题。另外,缸体与活塞之间的密封结构采用了填料密封的形式,既能够保证蒸汽压力不会出现过量泄漏,也不会因为密封过紧导致活塞运动阻力过大,适配低压蒸汽的工作场景;所有金属构件的边角均做了倒角处理,避免拆装或者运行过程中出现划伤的问题,底座的实木材质也能够起到一定的减震作用,降低装置运转过程中产生的振动传递到安装台面上。
