Nema23规格方形安装固定轴承结构设计

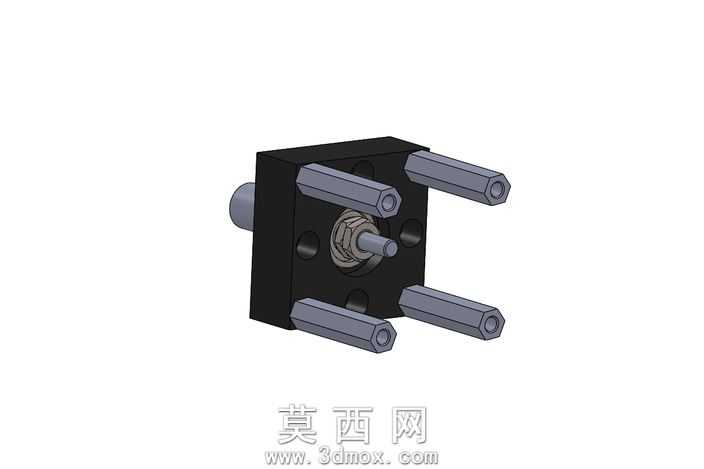

本模型为适配Nema23规格传动场景设计的固定轴承组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计公差配合规范，对轴承安装位、安装孔位、轴伸端的尺寸进行精准约束，确保各部件装配无干涉。模型整体采用方形法兰式安装基座结构，基座主体设置四个对称分布的六角柱安装定位结构，可直接与对应规格的安装面板完成对位锁紧，无需额外设计转接件，大幅降低装配复杂度。轴承内嵌于基座中心腔体，腔体结构设置有轴承定位台阶，可限制轴承轴向窜动，保证轴系运转的同轴度精度；轴伸端从轴承中心穿出，端部设置锁紧结构，可与外接传动部件完成可靠连接，避免运转过程中出现轴件松脱问题。材质分配上，方形安装基座采用硬质阳极氧化铝合金材质，表面呈现哑光磨砂黑质感，兼具轻量化与结构强度，同时具备优秀的防锈耐磨性能；内嵌轴承采用高碳铬轴承钢材质，滚道与滚动体做高精度抛光处理，表面呈现金属亮银色质感，可承受径向与轴向复合载荷；安装柱与锁紧件采用镀锌碳钢材质，保证连接结构的抗拉抗剪强度。渲染阶段采用工作室均匀布光方案，通过多角度柔光突出金属部件的质感层次与塑料基座的哑光质感，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑实际使用场景的安装便利性，四个安装柱采用外凸式设计，锁紧操作时无需额外避让基座本体，可直接使用标准扳手完成锁紧作业；轴承腔体与基座采用一体化成型结构，减少装配累计误差，提升整体结构的刚性。模型完整还原了固定轴承的所有细节特征，包括安装柱的六角端头结构、轴承的防尘盖细节、轴端的锁紧螺纹特征、基座表面的安装定位凹点，可直接用于传动机构的虚拟装配验证、安装空间校核，也可作为非标自动化设备轴系支撑结构的设计参考，帮助设计人员快速完成轴系固定方案的选型与适配，缩短产品开发周期。
