迷彩涂装立式计时装置结构设计

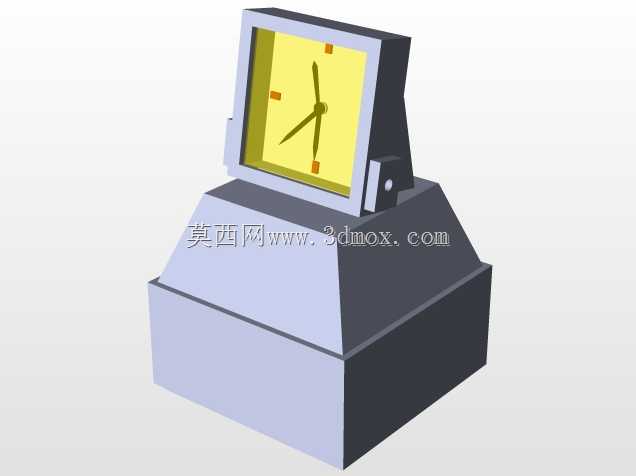

　　这款立式计时装置的结构设计，最初是针对野外临时驻训点位的计时需求展开的，在野外作业、临时点位值守、户外训练等场景中，常规的计时设备要么防护等级不足，容易被扬尘、突发降雨影响内部元件运行，要么摆放稳定性差，在硬质泥地、砂石地面上容易被碰倒，无法满足长时间户外放置的使用要求。设计初期首先敲定了下宽上窄的梯台基座结构，底部采用正方形截面的实体基座，向上逐步收窄形成过渡段，最上方承接显示计时模块的安装腔体，这种结构的重心完全落在基座中心投影范围内，即使在有一定坡度的硬质地面放置，只要坡度不超过15度，装置都不会发生侧翻，同时基座底部预留了四个沉头安装孔位，需要长期固定使用时，可以通过膨胀螺丝将基座固定在水泥台、金属支架等安装面上，

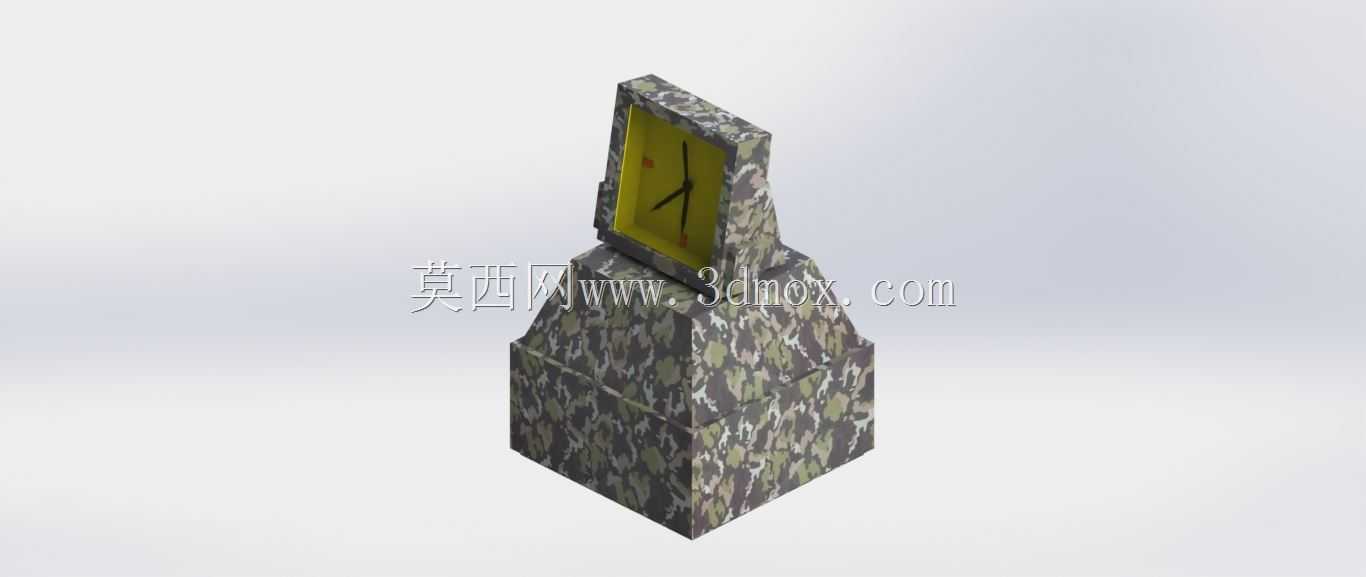

　　安装边界要求安装面平面度误差不超过2mm，避免基座受力不均导致壳体开裂。外壳部分采用分体式拼接设计，基座、过渡段、上安装腔三个部分通过止口定位配合，连接位置加装橡胶密封胶条，整体防护等级可以达到IP65，能够阻挡扬尘进入内部腔体，同时可以承受短时小雨的喷淋，不会出现内部电路受潮的问题，外表面的迷彩涂装并非单纯的外观装饰，而是采用了哑光防眩光的迷彩涂层，在户外强光照射下不会产生明显的反光，避免在需要隐蔽的使用场景中因为反光暴露点位，同时涂层本身具备耐刮擦特性，日常搬运、轻微磕碰不会出现涂层大面积脱落的问题。核心的计时显示模块采用嵌入式安装结构，在上安装腔的正面预留了和显示面板尺寸匹配的安装槽，显示面板通过四周的螺丝固定在槽位内，

　　面板和槽体之间同样加装密封胶条，显示面板采用高对比度的黄底黑字指针设计，即使在强光下距离5米位置也能清晰读取计时数值，模块的供电线路从腔体内部沿着过渡段的走线槽延伸到基座底部的接线口，接线口采用防水航插结构，外接供电线路时不会破坏整体的密封性能。在结构强度校核阶段，针对基座部分做了1米高度的自由跌落仿真，验证结果显示基座采用ABS工程塑料注塑成型，壁厚设置为3mm时，跌落后壳体不会出现开裂，内部的计时模块也不会因为冲击出现移位或者损坏，过渡段部分因为截面逐步收窄，壁厚设置为2.5mm即可满足结构强度要求，同时可以减轻整体重量，单人即可完成搬运和布设。上安装腔的后侧预留了可开启的检修盖板，盖板通过两颗手拧螺丝固定，需要更换内部电池、

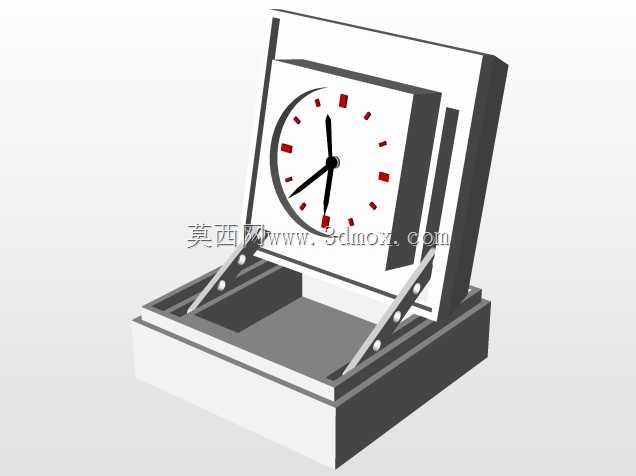

　　检修计时模块时不需要拆解整个壳体，只需要拧开手拧螺丝即可打开盖板完成操作，检修盖板和腔体之间同样设置密封胶条，不会影响整体防护性能。实际使用过程中，这款装置既可以直接放置在地面、桌面作为临时计时点位使用，也可以通过底部的安装孔固定在支架、墙体上作为长期固定计时设备使用，外壳的迷彩设计适配野外、户外作业的使用环境，哑光涂层不会干扰周边人员的视线，整体结构没有突出的尖锐棱角，搬运和使用过程中不会出现剐蹭受伤的问题，内部走线全部隐藏在壳体内部，没有外露的线路，避免了户外使用时线路被勾挂导致设备损坏的风险。
