便携式户外移动制冷送风设备结构设计

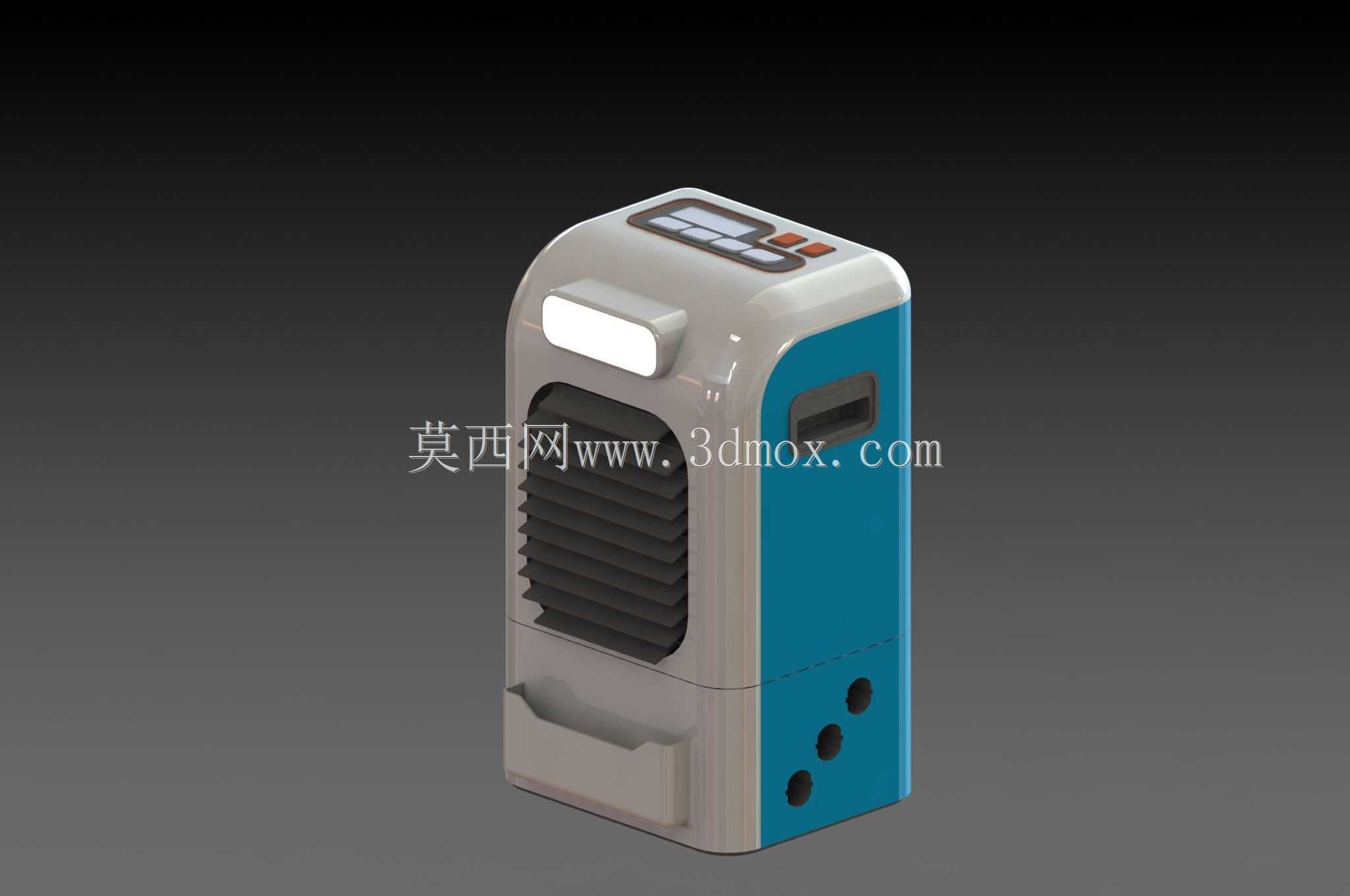

　　这款小型风冷设备的结构设计，最初是针对户外临时作业点位的局部降温需求做的方案，比如户外电力抢修、露天展会值守、小型户外作业工位这类没法接入固定空调系统的场景，设备整体采用立式窄体布局，整机宽度控制在180mm以内，深度220mm左右，整机高度不超过400mm，占用台面空间极小，不管是放在临时作业的折叠工作台面，还是车载置物平台上都不会挤占过多操作空间，底部做了内凹的抽拉式积水槽结构，冷凝产生的积水可以直接汇集在槽内，抽拉即可清理，不需要额外外接排水管路，完全适配无固定排水条件的户外使用场景。

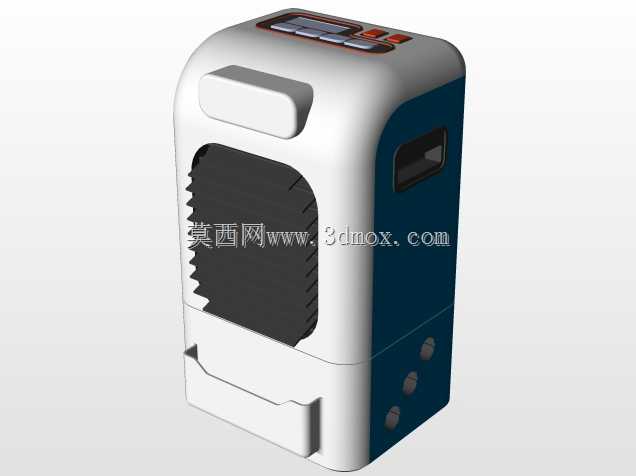

　　从功能布局来看，设备正面上部集成了操作显示区域，按键做了凸起的防误触结构，显示屏采用下沉式安装，避免户外强光直射产生反光影响参数读取，顶部的提手和上壳体做了一体化注塑成型，没有额外的装配连接件，承重能力可以满足整机满装状态下的单手提携需求，提手内侧做了圆弧过渡，长时间提携不会硌手。正面中部是横向格栅的出风区域，格栅叶片做了可调角度的转轴结构，可以手动调整上下送风角度，覆盖不同高度的送风需求，格栅的条缝宽度控制在6mm，既保证出风通流面积，也能避免异物误入风腔内部。

　　设备侧部的蓝灰色区域是进风侧的覆盖件，下部预留的三个圆形开孔是外接直流供电的接口预留位，支持不同功率档位的供电输入，适配车载电源、户外移动储能电源等多种供电场景，侧部还做了内凹的抠手位，配合顶部提手，挪动设备的时候可以双手配合发力，避免单手提携滑落。壳体之间的连接采用隐藏式卡扣加少量紧固螺丝的结构，所有螺丝孔都做了硅胶塞封堵，既保证外观的整体性，也能避免户外使用时雨水、灰尘进入壳体内部影响内部元器件运行。

　　内部结构的排布上，风机组件、半导体制冷模块、控制电路板做了分层布局，控制板布置在最上部靠近操作按键的位置，缩短接线路径，减少线路干扰；制冷模块布置在中部正对出风格栅的位置，冷量可以直接通过风机吹送到外部，减少冷量在壳体内的损耗；下部预留的空间用来放置积水槽和供电模块，配重靠下，设备放置的稳定性更好，即使受到轻微的外力碰撞也不容易倾倒。进风侧的滤网做了抽拉式结构，不需要拆开整机就可以抽出滤网清理积尘，适合户外多尘的使用环境，日常维护的操作门槛极低，不需要专业工具就能完成常规保养。

　　设计过程中特意对壳体的棱角做了R5以上的圆角处理，避免搬运、使用过程中锐角磕碰造成人员受伤，所有外露的结构件都没有尖锐的飞边、毛刺，符合便携电器的安全设计要求。设备的安装没有额外的固定要求，只要放置在平整的硬质台面上即可正常运行，底部四个角做了凸起的橡胶防滑垫，既可以增大和台面的摩擦力避免滑动，也能垫起整机让底部空气流通，避免底部积水长期浸泡壳体。出风方向的调整不需要额外的辅助结构，手动拨动格栅叶片就可以锁定角度，送风距离在1.5米左右，可以覆盖单个作业人员的上半身区域，针对小范围的局部降温需求完全够用，相比大型移动冷风机，这款设备的重量控制在3kg以内，单人携带转移非常方便，适合需要频繁更换作业点位的户外工作场景。
