创意红眼仿生造型曲面结构设计

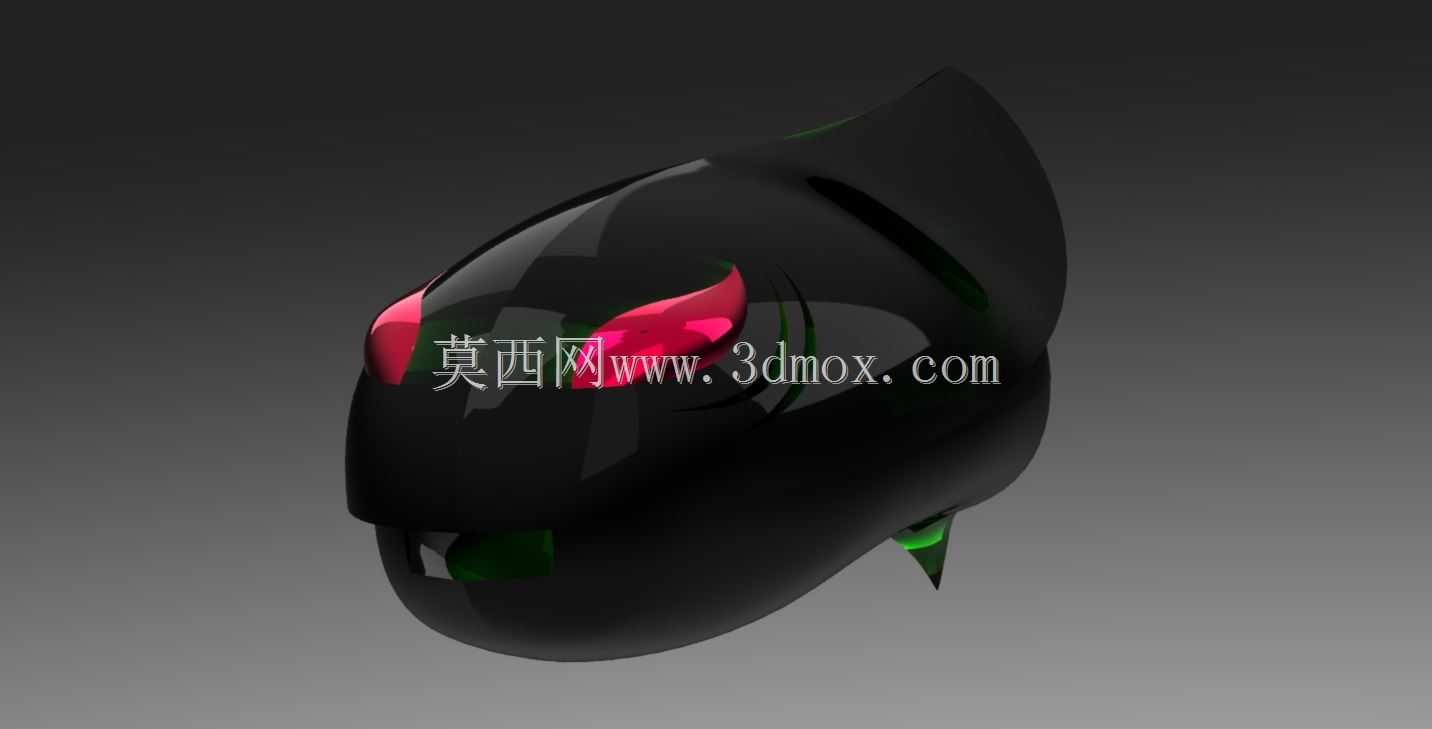

　　这个仿生红眼造型的壳体结构，在做曲面建模的时候最先要考虑的是整体曲面的G2连续要求，毕竟这类流线型外观件如果曲面衔接处出现曲率断层，不管是后续做手板打样还是批量注塑，都会在表面留下明显的接痕，影响最终的外观质感。从实际应用场景来看，这类造型结构可以适配在小型智能设备的外壳、潮玩手办的主体结构、或是特种探测设备的整流罩部分，尤其是带光学开窗的红眼位置，刚好可以预留传感器、指示灯或是光学镜头的安装位，不需要额外在壳体上做突兀的开孔，能最大程度保持外观的整体性。

　　设计思路上没有采用常规的规则几何体拼接方式，而是先勾勒出整体的仿生轮廓控制线，头部的弧度参考了水生生物的流体力学特性，就算是用在需要移动的小型设备外壳上，也能有效降低行进过程中的风阻，侧面的棱线做了渐消处理，从头部红眼位置向后逐渐收窄融入尾部的鳍状结构，既保证了造型的辨识度，也不会因为棱线过于锐利导致后续注塑生产时出现应力集中的问题。红眼部分的凸起结构做了0.8mm的安装止口，刚好可以卡入透光的红色亚克力件，止口边缘做了0.2mm的倒角，避免装配时刮花透光件的表面，同时在红眼结构的内侧预留了2mm的安装柱位，可以直接固定内部的LED灯板或是传感模块，不需要额外增加支撑结构。

　　外形尺寸方面，整体壳体的最长处控制在180mm左右，最宽处为120mm，整体高度95mm，安装边界上壳体底部预留了一圈3mm宽的装配法兰，法兰上均匀分布了4个M2的螺丝孔位，孔位距离壳体边缘的距离保持在5mm以上，保证装配时螺丝柱有足够的强度不会出现开裂。壳体的壁厚统一设置为2.5mm，在红眼凸起、尾部鳍状结构这些位置做了局部的壁厚加厚到3mm，同时在内侧对应位置加了0.8mm厚的加强筋，筋条的高度不超过壁厚的3倍，避免注塑时出现缩痕影响外表面的光洁度。

　　从实际生产适配的角度，这个结构的拔模角度统一设置为1.5度，所有外表面的圆角都不小于R1，内部的加强筋和装配柱的根部都做了R0.5的圆角过渡，减少注塑过程中的应力集中。尾部的鳍状结构虽然看起来比较薄，但实际做了等壁厚处理，边缘位置做了R0.8的圆角，不会出现锋利的边缘，同时也避免了注塑时填充困难的问题。壳体下半部分的开口位置做了一圈1.2mm深的卡槽，可以直接卡入配套的底盖，卡槽内预留了防水胶圈的安装槽，要是用在户外探测设备上，直接加装1mm直径的硅胶防水圈就能达到IP65的防护等级，不需要额外做防水结构设计。

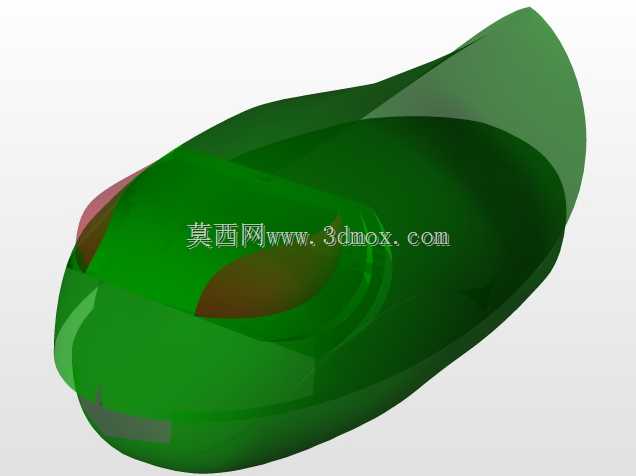

　　建模过程中要特别注意红眼位置和主体曲面的衔接，这里是整个造型的视觉焦点，不能出现曲面的褶皱或者曲率突变，我在做的时候是先把主体大面调整顺滑，再用投影裁切的方式做出红眼的安装位，然后用双轨扫掠做出红眼的凸起曲面，最后用曲率分析工具反复检查衔接处的曲率变化，保证整个曲面的反光是连续流畅的。另外在壳体内部的空间预留上，整体内部的有效安装空间大概有1509070mm，足够放下常规的小型控制板、电池组以及传感模块，内部的安装柱位高度统一设置为6mm，刚好可以适配1.6mm厚的PCB板安装，柱位的根部做了火山口处理，避免背面出现缩痕。

　　这类仿生曲面结构很多人建模的时候容易只关注外观效果，忽略实际的生产和装配要求，比如壁厚不均导致的缩痕、拔模角度不够导致的脱模困难、安装位强度不足导致的装配断裂，这些问题在这个结构里都做了对应的规避，不管是做3D打印手板验证，还是开模做批量生产，都不需要做太大的结构调整，直接导出对应的工程图就能用于生产。尤其是红眼位置的透光结构设计，没有采用常规的通孔加透光件的方式，而是用一体化的止口结构，既保证了外观的整体性，也简化了装配流程，只需要从内侧把透光件卡入止口，打少量的固定胶就能完成装配，生产效率比常规的螺丝固定方式高很多。
