黄金质感曲柄齿轮传动动力机构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511440
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构
  • 黄金质感曲柄齿轮传动动力机构

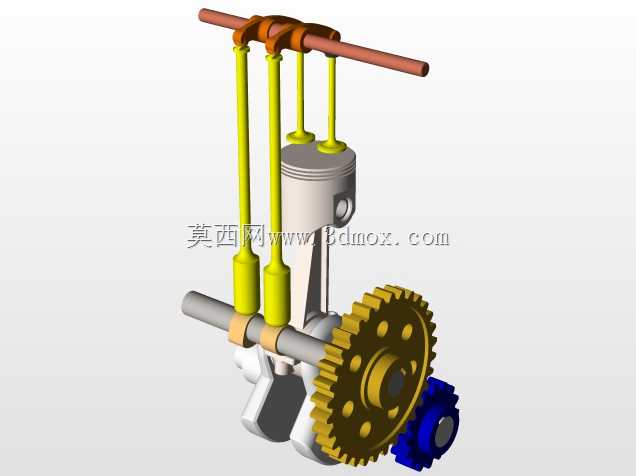

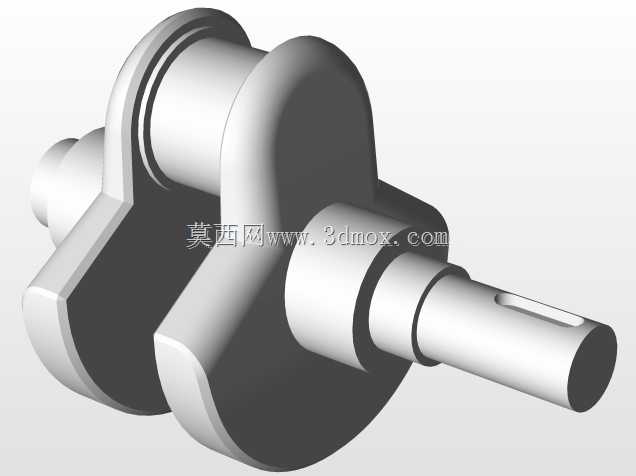

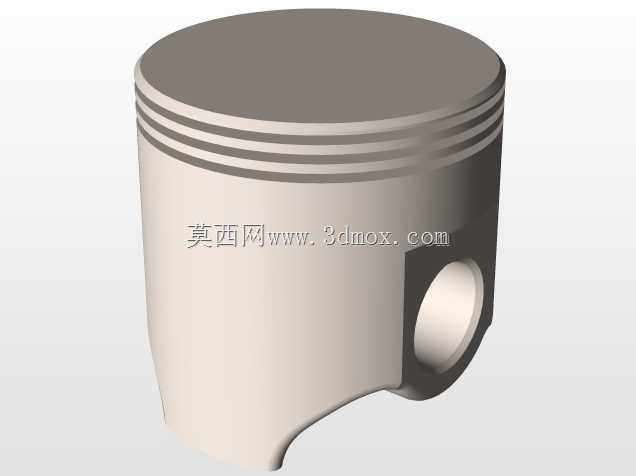

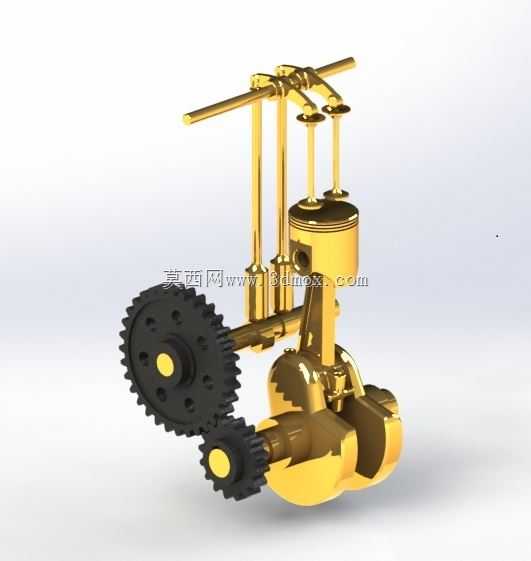

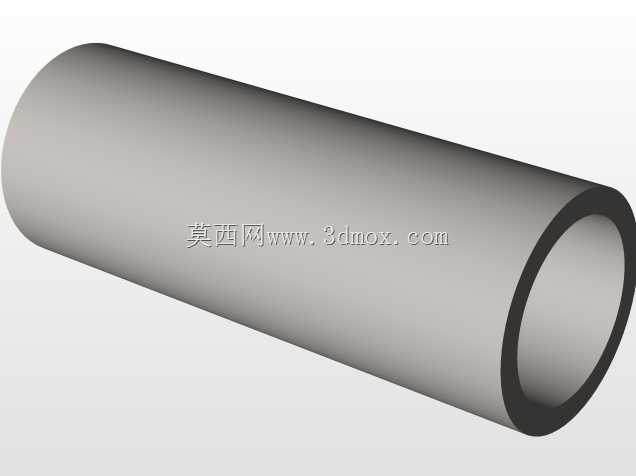

  这套动力传动机构的设计,最初是面向小型动力演示场景与教学实训装置开发,在职业院校的机械原理课堂、工业科普展馆的互动展项里,这类直观展示动力转换过程的结构,能让观察者快速理解往复直线运动与旋转运动的转换逻辑,不需要拆解复杂的量产整机,就能看清动力从活塞到输出轴的完整传递路径。从结构布局来看,整套机构采用外露式设计,没有额外的壳体包覆,所有传动部件完全可视化,活塞组件通过连杆与下方的曲柄轴连接,曲柄轴端集成了一大一小两个啮合的直齿圆柱齿轮,齿轮采用发黑处理的质感表现,与主体的金属金色形成明确的视觉区分,方便观察者快速识别传动副的位置。设计过程中,首先确定的是曲柄的回转半径,这个参数直接决定了活塞的行程长度,

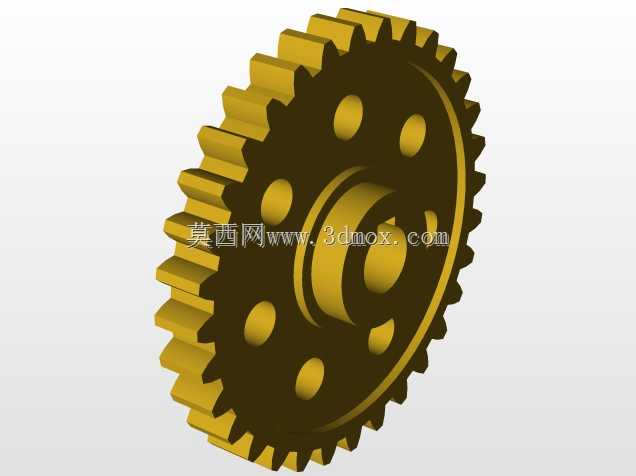

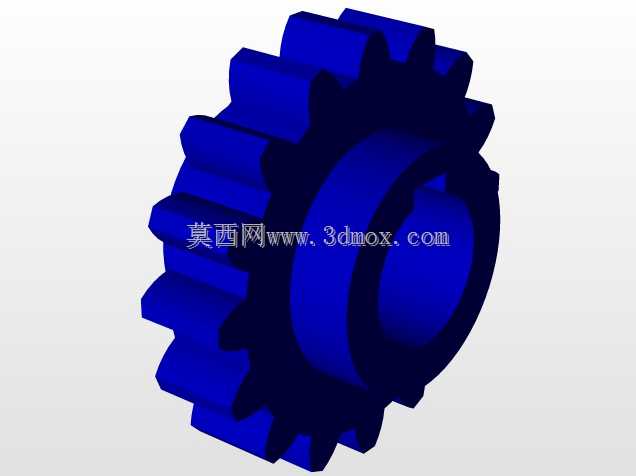

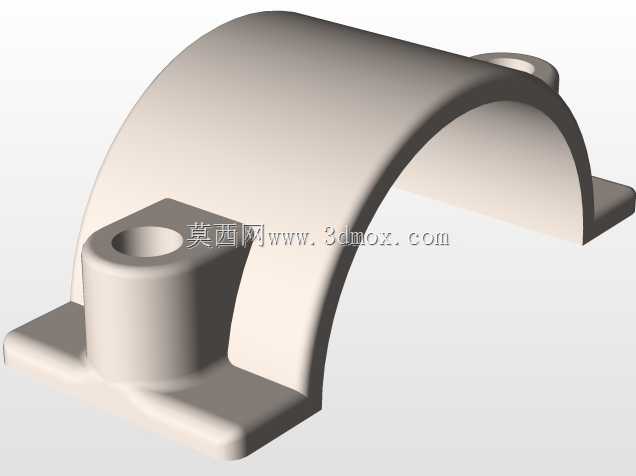

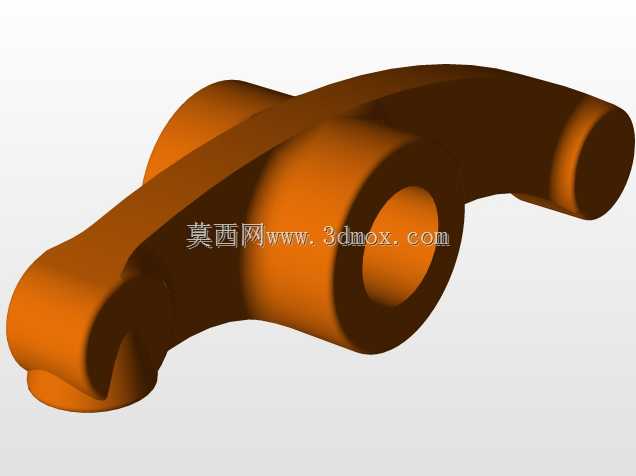

  考虑到演示场景不需要大扭矩输出,曲柄半径设置得相对紧凑,既保证运动过程中连杆不会与周边的气门推杆组件发生运动干涉,也能控制整套机构的整体外轮廓尺寸,方便放置在桌面展台上进行展示。活塞上方的气门推杆组件,采用平行布置的三根杆状结构,对应模拟内燃机的进排气门驱动逻辑,推杆的导向支座直接集成在活塞缸体的顶部,不需要额外设计独立的安装支架,减少了零件数量,也让整体结构更加紧凑。齿轮传动副的参数选择上,小齿轮直接安装在曲柄轴端,大齿轮作为动力输出端,两个齿轮的中心距经过反复校核,既保证齿面啮合的重合度符合传动要求,避免运动过程中出现卡滞,也让齿轮外圆不会超出整套机构的底部安装边界。安装边界方面,整套机构的底部支撑面为曲柄两侧的配重块结构,

  两个配重块的底面处于同一水平面,不需要额外设计安装底座就能平稳放置,横向最大尺寸出现在大齿轮的外圆位置,纵向最高尺寸为顶部推杆的顶端,安装时只需要预留出齿轮转动、活塞上下运动、推杆往复动作的运动间隙即可,不需要额外的避让空间。从功能特性来说,这套机构完整复现了活塞式动力装置的核心运动逻辑:当曲柄轴转动时,连杆带动活塞在缸体内做上下往复运动,同时齿轮副完成转速的调整输出,顶部的推杆随曲柄的转动节奏做同步的上下动作,完整展示了四冲程动力装置的气门配合逻辑,虽然是演示性质的结构,但所有运动副的配合公差都按照实际机械结构的要求设置,活塞与缸壁的间隙、齿轮的啮合间隙、连杆两端的转动间隙都控制在合理范围内,运动过程中不会出现松旷或者卡死的问题。

  在实际的实训教学场景中,这类结构可以帮助刚接触机械设计的学习者理解运动干涉校核的基本方法,比如在建模过程中需要反复转动曲柄,检查每个运动角度下零件之间的最小间隙,尤其是连杆摆动到最大角度时,是否会与缸体侧壁、齿轮端面发生碰撞,推杆上下运动时是否会与导向支座发生偏磨。另外,这套结构的配重设计也很有参考价值,曲柄两侧的配重块轮廓是根据活塞与连杆的往复运动惯性力设计的,转动过程中能抵消大部分往复惯性力,让机构运转更加平稳,即使在较高的演示转速下,也不会出现明显的振动,这对于桌面展示类的装置来说非常重要,能避免运转过程中机构出现移位或者倾倒。对于三维建模从业者来说,这套结构的建模过程能很好地练习多零件装配、运动仿真干涉检查的技能,从单个零件的特征建模,到装配体的配合约束添加,再到运动仿真的驱动设置,完整覆盖了机械结构三维设计的基本流程,尤其是齿轮副的配合、曲柄连杆的运动约束设置,是机械三维建模中非常典型的练习案例。
