小型水平轴离网风力发电装置结构设计

　　这款小型水平轴风力发电装置，主要面向分散式离网供电场景设计，常见应用场景包括偏远无电网覆盖的牧区户用供电、野外监测站点的辅助供电、海岛小型设施的电力补充、户外露营基地的分布式电源配套，也可作为风光互补路灯系统的核心发电单元，适配低风速区域的小功率用电需求，无需依托集中式电网即可独立完成风能到电能的转换输出。

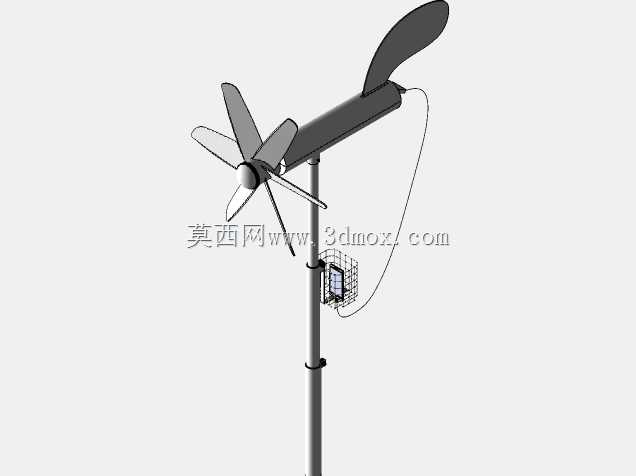

　　从功能特性来看，装置采用五叶片水平轴叶轮设计，相比常规三叶片小型风机，五叶片结构在低风速区间的启动扭矩更低，风速达到2m/s左右即可带动叶轮转动切入发电状态，适配国内多数内陆非高风速区域的风资源条件。叶轮后方配套的尾舵结构采用流线型翼型设计，能够在风向变化时自动带动机头绕立杆转轴转动，始终保持叶轮正对来风方向，无需额外配置电控偏航系统，简化了整体结构复杂度，降低了后期运维的故障点。机头舱内部集成发电单元与整流模块，输出线缆沿中空立杆内部走线，避免线缆长期暴露在户外环境中出现老化、风摆磨损问题，立杆下部预留的安装位可固定储能控制模块，直接对接蓄电池组完成电能存储。

　　设计过程中优先考虑户外长期运行的可靠性，整体结构采用模块化拆分思路：叶轮与主轴采用快拆式锁紧结构，现场安装时无需复杂工装即可完成叶片与机头的装配；立杆采用分段式薄壁钢管设计，单段长度控制在1.8米以内，方便山区、海岛等交通不便区域的人工转运，立杆之间采用法兰套接加顶丝锁紧的连接方式，连接强度可抵御12级以下的阵风冲击。机头与立杆的连接部位采用推力轴承配合滑动衬套结构，转动阻尼控制在0.2N·m以内，保证尾舵调向动作的灵敏度，同时轴承部位设置双层防尘密封圈，避免户外沙尘、雨水进入转动副造成卡滞。

　　外形尺寸与安装边界方面，叶轮旋转直径为1.2米，尾舵长度0.45米，机头整体长度（从叶轮前端到尾舵末端）为1.1米，配套立杆标准安装高度为6米，安装时需要在立杆周边预留1.5米以上的无遮挡半径，避免周边障碍物影响叶轮进风效率或造成气流紊流。安装基础采用0.6米见方的混凝土浇筑基座，预埋4根M16地脚螺栓与立杆底部法兰连接，基座埋深不低于0.8米，满足不同地质条件下的抗倾覆要求。装置整体重量控制在28公斤以内，单台设备两人即可完成现场安装架设，无需大型吊装设备配合。

　　结构细节上，叶片采用等强度翼型设计，叶根部位厚度最大，向叶尖逐步减薄，叶片表面做光滑圆弧过渡，降低转动过程中的气动噪声，叶片与轮毂的连接角度预设为15度安装角，平衡低风速启动性能与额定风速下的发电效率。机头外壳采用流线型曲面设计，减少迎风方向的风阻，外壳接缝处设置防水胶条，防护等级达到IP54，可在小雨、沙尘环境下持续运行。立杆上配套的设备安装支架距离地面高度为2.5米，既避免无关人员触碰带电部件，也方便后期对储能控制模块进行检修操作。
