带自动调节叶片的Cyclo风力涡轮结构设计

　　这款带自动调节叶片的Cyclo风力涡轮，核心面向分布式微风能采集场景设计，可适配城市楼宇边角、乡村散户供电、野外监测站点补能等复杂风况环境，区别于传统定桨距小型风力机，其结构设计围绕变工况风况下的自适应运行做了针对性优化。从实际使用逻辑来看，常规小型立式风力机在阵风、变向风环境下容易出现转速骤升、叶片受载不均的问题，轻则缩短轴承与转轴的疲劳寿命，重则出现叶片飞脱、整机倾覆的故障，这款结构的核心设计点就在于单叶片的自调角机构，无需额外电控伺服组件，仅依靠叶片枢轴处的阻尼与气动载荷的动态平衡，即可实现来流风速超过阈值时自动偏转卸荷，风速回落时自动复位至最佳攻角位置，整套调节过程无额外能耗，也不需要复杂的电控逻辑支撑，大幅降低了野外无维护场景下的故障概率。

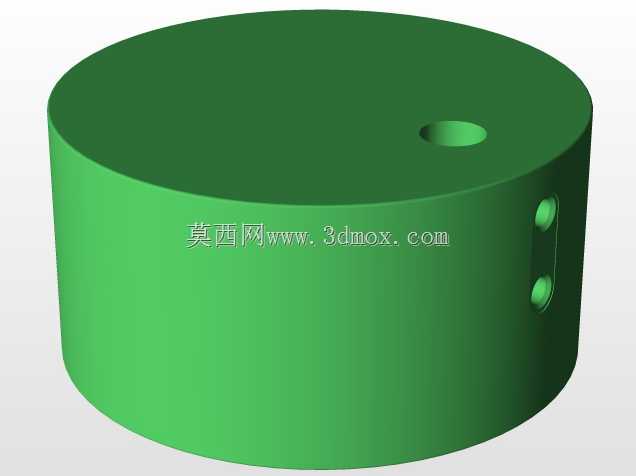

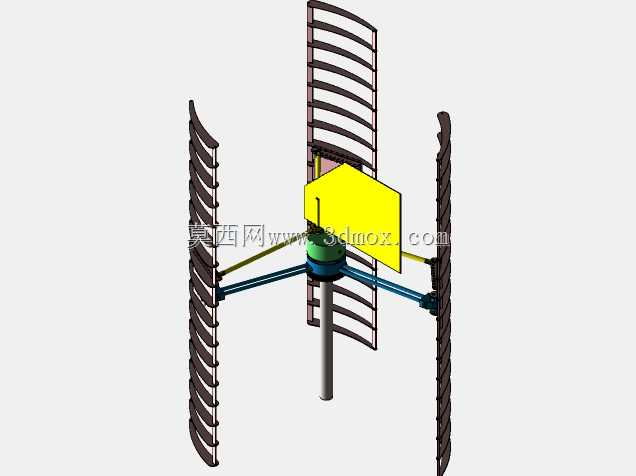

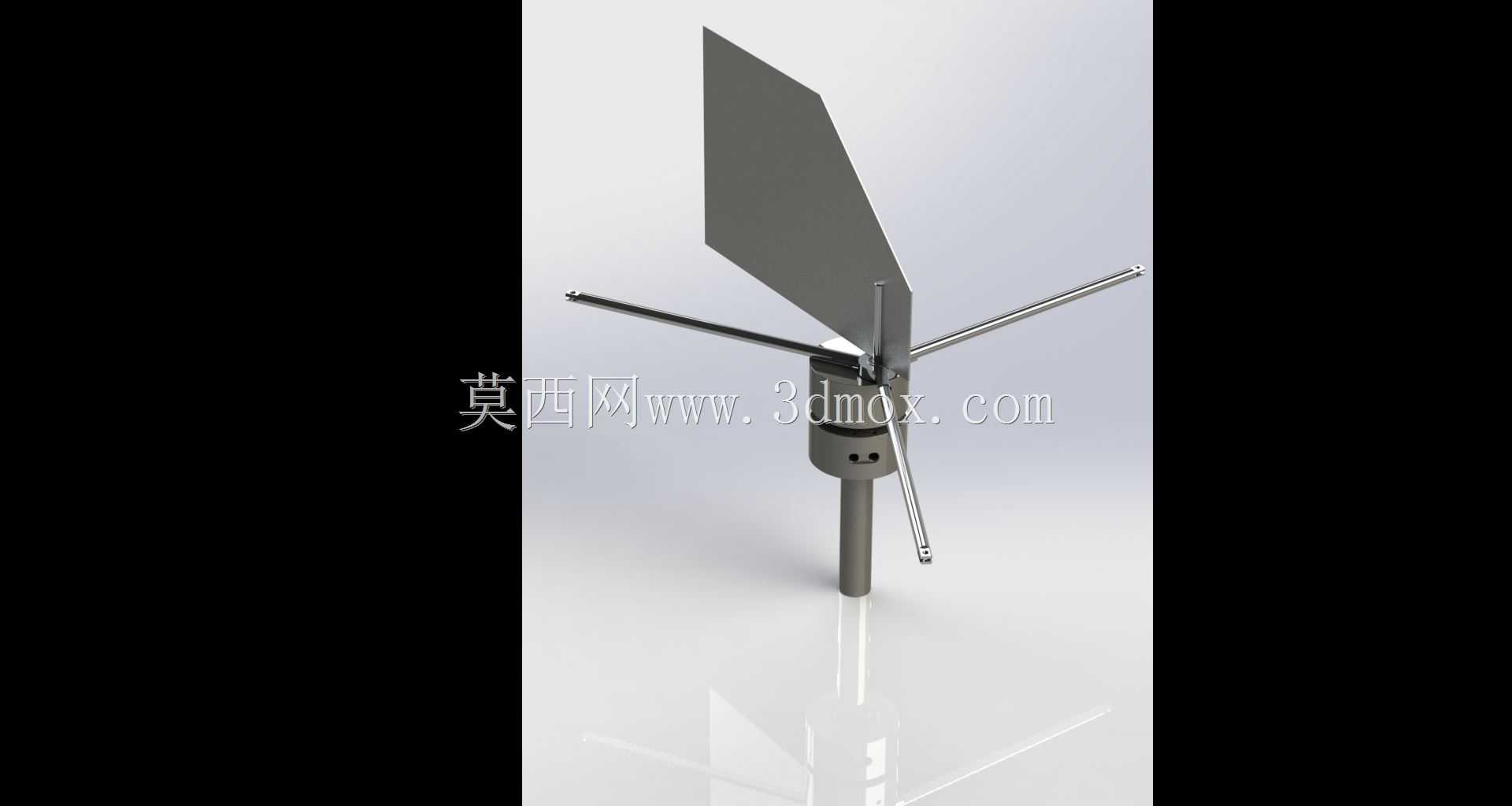

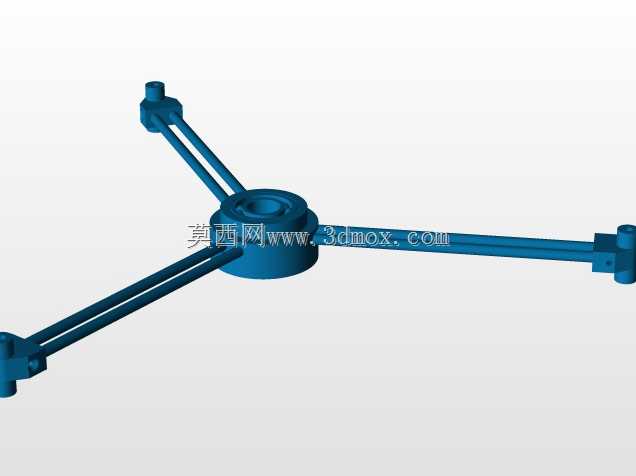

　　从结构布局来看，整机采用立式单主转轴支撑结构，底部为圆柱形安装柄，可直接适配标准管径的立杆安装座，安装时无需额外定制转接法兰，仅需通过径向顶丝即可完成转轴固定，安装边界可兼容市面上多数小型风力机的立杆规格，替换旧设备时无需改动原有基础结构。主转轴上部延伸出三根径向布置的平衡支撑杆，呈120度圆周均布，一方面用于平衡单叶片旋转时的离心力偏载，避免转轴长期受交变径向力出现弯曲变形，另一方面可作为转速超限的机械防护结构，当叶片调节机构出现卡滞、转速异常升高时，支撑杆可对叶片最大偏转角度形成硬限位，防止叶片偏转过度撞击转轴或其他结构件。

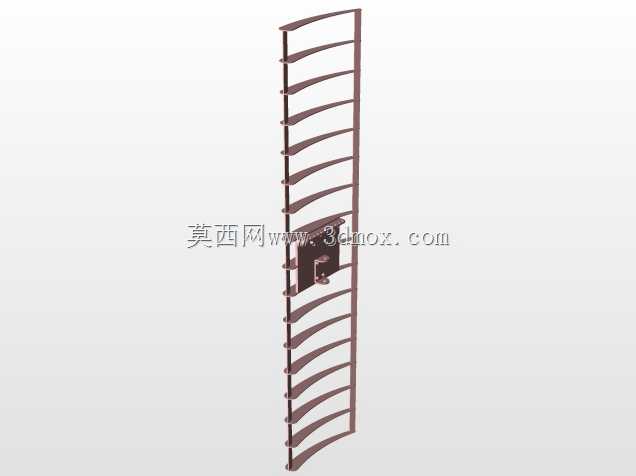

　　核心做功叶片采用大弦长窄长型翼型截面，翼型选型兼顾低风速启动性能与高风速下的失速特性，叶片根部通过枢轴结构与主转轴上部的连接座铰接，铰接轴的轴线与主转轴径向方向呈固定夹角，确保叶片受气动推力时产生的偏转力矩可与枢轴处的预设阻尼形成匹配，不同风况下的偏转角度可通过枢轴处的阻尼件预紧力进行校准，出厂时可根据使用区域的常年平均风速区间调整预紧参数，无需用户现场做复杂的气动调试。叶片表面做了流线型修型，边缘做了钝边处理，避免高风速下叶尖涡产生的气动噪音，适配居民区周边的安装使用需求。

　　从安装边界来看，整机旋转外径由三根平衡支撑杆的长度决定，安装时只需预留出大于旋转外径15%的安全净空，即可避免旋转过程中与周边障碍物发生剐蹭，主转轴的安装同轴度公差要求控制在0.2mm以内，可降低高速旋转时的振动值，延长底部轴承的使用寿命。整套结构没有复杂的传动齿轮组，叶片旋转直接带动主转轴输出扭矩，可直连低速永磁发电机，省去了齿轮增速机构的传动损耗与维护需求，整体结构的零部件数量较同功率传统小型风力机减少40%以上，装配工序更简单，批量生产时的品控难度更低。

　　在实际工况适配方面，这款结构可适应0-360度任意方向的来流，无需加装传统水平轴风力机必备的尾舵调向结构，不管是山谷间的乱流、楼宇间的折射风，还是开阔地带的稳定季风，都可驱动叶片稳定旋转，不会出现调向滞后导致的功率波动问题。当来流风速超过切出风速时，叶片在气动载荷作用下自动偏转至与来流方向平行的位置，此时叶片迎风面积降至最低，旋转转速不再随风速升高而上升，实现被动式超速保护，无需额外设置机械刹车或电磁刹车结构，进一步降低了整机的结构复杂度与故障点。在低风速区间，叶片保持最佳攻角位置，可在2.5m/s的低风速下启动旋转，适配多数低风速区域的风能采集需求，不会出现常规小型风力机低风速下无法启动、长时间闲置的问题。
