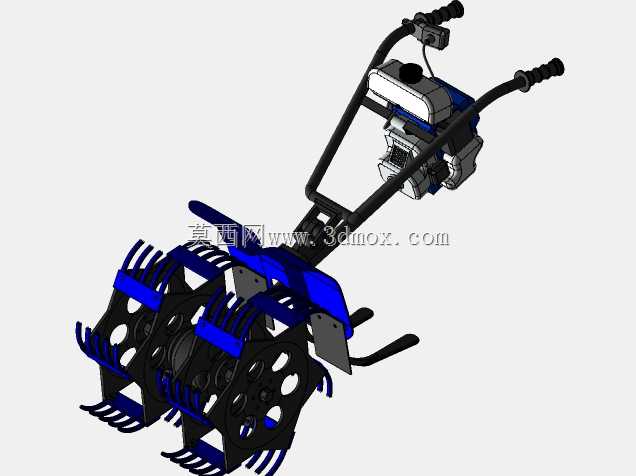

手推式小型汽油动力农用耕耘除草机

　　将板结的表层土块破碎，同时把行间杂草的根系勾带至地表，切断杂草根系与深层土壤的连接，达到除草兼浅松表土的效果；镂空轮盘的设计既可以降低作业辊的整体重量，也能在作业时让碎土从轮盘空隙漏出，减少土壤粘附在辊体上带来的行进阻力，在湿度偏高的黏重土壤地块作业时，这种结构的通过性表现优于实心辊结构。动力单元采用单缸风冷汽油机作为动力源，这类动力结构体积紧凑、重量较轻，不需要额外布置散热水路，整体维护难度低，适配户外移动作业的使用场景，动力输出转速经过减速机构匹配后，适配作业辊的合理工作转速，既保证耙齿有足够的切削力破碎土块、勾除草根，也不会因为转速过高导致土块飞溅范围过大，影响作业人员的操作安全。机架部分采用薄壁钢管弯折焊接成型，这款手推式动力耕耘设备主要面向丘陵山地、零散地块、果园行间这类大型农机无法进入的作业场景设计，可完成表层土壤浅翻、杂草清除、行间松整等农事作业，替代传统人力锄地的劳作模式，大幅降低小地块农事作业的劳动强度。从结构布局来看，整机采用手扶操纵的架构，动力单元布置在机架靠上的后段位置，通过传动结构将动力输出至前端的作业辊组件，操纵扶手延伸至操作人员握持的高度，扶手端部设置油门控制与熄火开关，作业时人员跟随设备行进方向操控，无需承受设备的全部重量，适配单人独立作业的使用需求。作业辊组件是该设备的核心功能部件，采用多组弧形耙齿与镂空轮盘组合的结构，耙齿按照螺旋排布的方式固定在轮盘外缘，动力驱动辊轮旋转时，耙齿会切入表层土壤，

　　在保证结构强度满足作业受力需求的前提下，尽可能压缩整机自重，方便单人搬运转移地块，扶手与机架的连接位置设置有减震衬套，可过滤动力单元运转与作业辊切削土壤时产生的高频振动，减少长时间握持操作带来的手臂疲劳。从安装边界与尺寸适配来看，整机作业宽度控制在600毫米级别，可顺利进入多数成龄果树的行间、蔬菜大棚的作业垄沟，不会刮碰作物枝干与棚室支架；整机高度在扶手抬起状态下不超过1100毫米，可在有低矮遮挡的棚架类作物地块灵活转向，最小转弯半径小于0.8米，在面积不足半亩的零散地块也能完成边角区域的作业，不会留下过多需要人工修整的盲区。设备底部设置有可调节高度的支撑限深部件，通过调整支撑件的伸出长度，可以控制耙齿切入土壤的深度，

　　浅档位可实现2-3厘米的表层除草作业，避免过深翻动土壤伤到作物浅层根系，深档位可实现8-10厘米的浅耕松土作业，满足播种前的表土整备需求，不需要额外更换作业部件即可完成两种常用作业模式的切换。在结构设计的细节上，动力单元外侧设置有防护盖板，可避免作业时飞溅的泥土、草屑落到动力单元的散热鳍片上，影响散热效率导致动力过热；操纵扶手的握持位置套有防滑橡胶套，即使手部沾有泥土也能稳定握持操控，扶手的角度可根据操作人员的身高进行小范围调整，适配不同身高人员的操作习惯。作业辊的耙齿采用耐磨钢材冲压成型，刃口经过淬火处理，在多石的山地地块作业时，碰到浅层小石块也不会出现卷刃、变形的问题，耙齿通过螺栓固定在轮盘上，单个耙齿出现磨损后可单独拆卸更换，

　　不需要更换整个作业辊组件，降低长期使用的维护成本。整机的传动部位设置有全封闭的护罩，可避免杂草、泥土缠绕传动轴，也能防止操作人员衣物意外卷入传动结构，提升作业过程的安全性。这类设备的应用场景覆盖了山区零散耕地的日常除草松土、果园树盘周边的土壤管理、蔬菜大棚内的垄间作业、庭院菜地的整备等多个场景，相比大型轮式拖拉机带挂接农机的作业模式，它不需要预留较宽的机耕道，地块转移时可以单人抬动，也不需要复杂的挂接调试，加注燃油后即可启动作业，对于小规模种植的农户、果园承包户来说，是兼顾作业效率与使用成本的实用型农事作业设备。在三维建模过程中，这类手扶式农机的结构设计需要重点关注重心位置的匹配，动力单元的重量占整机重量的比例较高，重心布置时要尽量靠近作业辊的旋转中心，避免设备出现前端过重导致操作人员需要施加较大的上抬力才能控制深度，或是后端过重导致耙齿无法有效切入土壤的问题；同时操纵扶手的受力角度需要经过反复校核，保证操作人员自然站立握持扶手时，手臂处于放松的姿态，手腕不需要过度弯折，减少长时间作业的疲劳感。作业辊的耙齿排布角度也需要结合切削阻力进行优化，保证每个耙齿切入土壤的时间错开，避免同一时间过多耙齿接触土壤导致动力负载骤增，出现动力熄火的问题，同时螺旋排布的方式也能让设备在作业时获得一定的自推进力，减少操作人员向前推送设备需要施加的力量。
