航空喷气发动机涡轮增压旁路结构设计

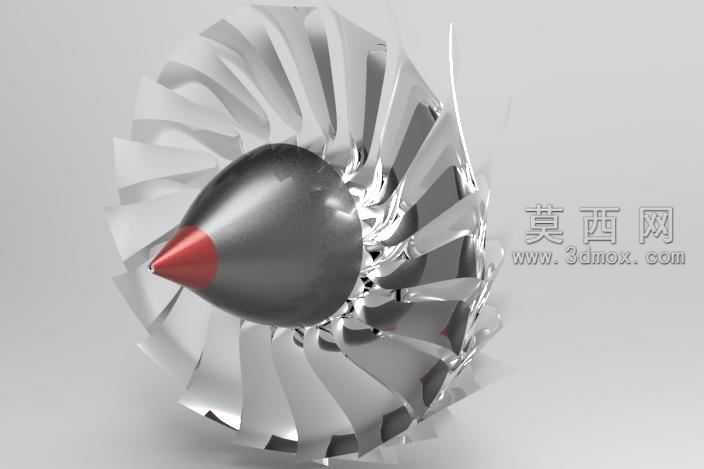

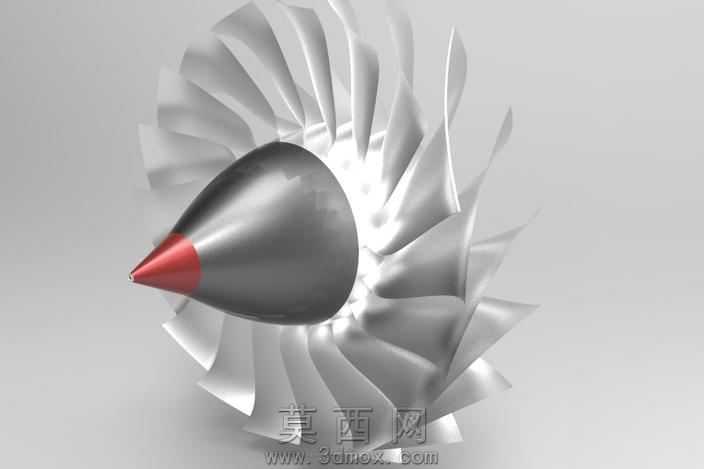

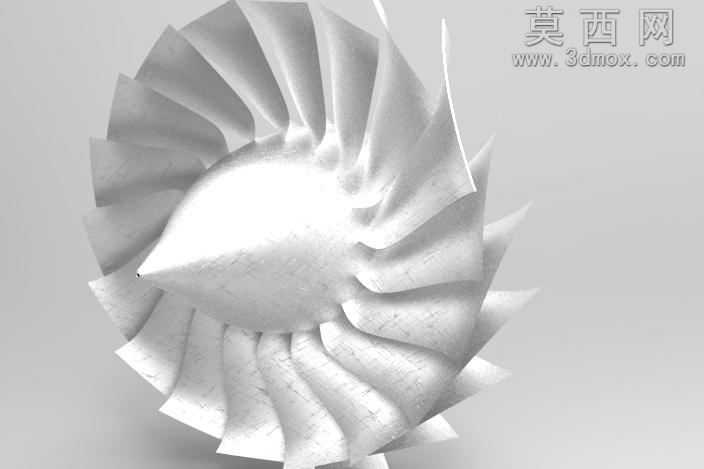

本作品为航空喷气发动机涡轮增压旁路的三维结构设计，建模阶段依托参数化三维设计软件完成全尺寸特征构建，首先以气动计算得出的流道参数为基准，绘制进气整流锥的回转体轮廓，锥尖部分采用小角度收敛构型匹配高速来流的减阻需求，锥身曲面做连续曲率过渡，保证进气气流能够均匀导向后续的涡轮叶轮区域。涡轮叶轮部分采用扭曲叶片构型，建模时逐一定义每个叶片的翼型截面、安装角与扭转规律，叶片根部与轮毂做圆角过渡处理，避免应力集中问题，所有叶片沿轮毂周向均匀阵列，保证整体动平衡性能符合高速旋转部件的设计要求。渲染阶段采用金属材质体系，进气锥主体赋予抛光航空铝合金材质，调整金属粗糙度与反射参数模拟高温合金的哑光金属质感，锥尖部分做红色耐高温涂层材质区分，还原实际航空发动机的标识与功能分区特征；涡轮叶片赋予镍基高温合金材质，通过调整高光层级与各向异性参数，表现叶片精密铸造后的细腻金属纹理，场景采用柔和的影棚布光方案，主光源从侧上方投射突出叶片的曲面层次与立体结构，辅助光源补光弱化阴影死区，清晰呈现叶轮与进气锥的装配关系。结构设计上重点考量涡轮增压旁路的气流导通逻辑，进气锥与涡轮叶轮的同轴度做严格约束，叶片前缘的掠角设计适配旁路气流的导入角度，能够有效降低气流在叶轮入口的流动损失，提升增压效率；整体模型的各部件装配间隙符合航空发动机的实际设计公差要求，可直观展示涡轮增压旁路的核心工作结构，为相关动力部件的结构认知、气动方案验证提供直观的三维参考，建模过程中对所有曲面做连续性检查，消除破面、重叠面等几何问题，保证模型可直接用于后续的仿真分析、结构优化或3D打印验证环节。
