桌面级FDM熔融沉积成型3D打印机结构设计

　　这套3D打印设备的结构设计，核心面向个人创客、小型工作室的小尺寸制件快速成型场景，可覆盖手板验证、创意零件打样、教学实训、非标小配件定制等多类实际使用需求，能够在无需开模的前提下完成热塑性塑料材质零件的逐层堆叠成型，适配PLA、ABS等常见熔融沉积类打印耗材，满足日常小批量、多品种的制件加工需求，相比工业级打印设备占用空间更小，部署门槛更低，适合非规模化生产的零散制件加工场景。

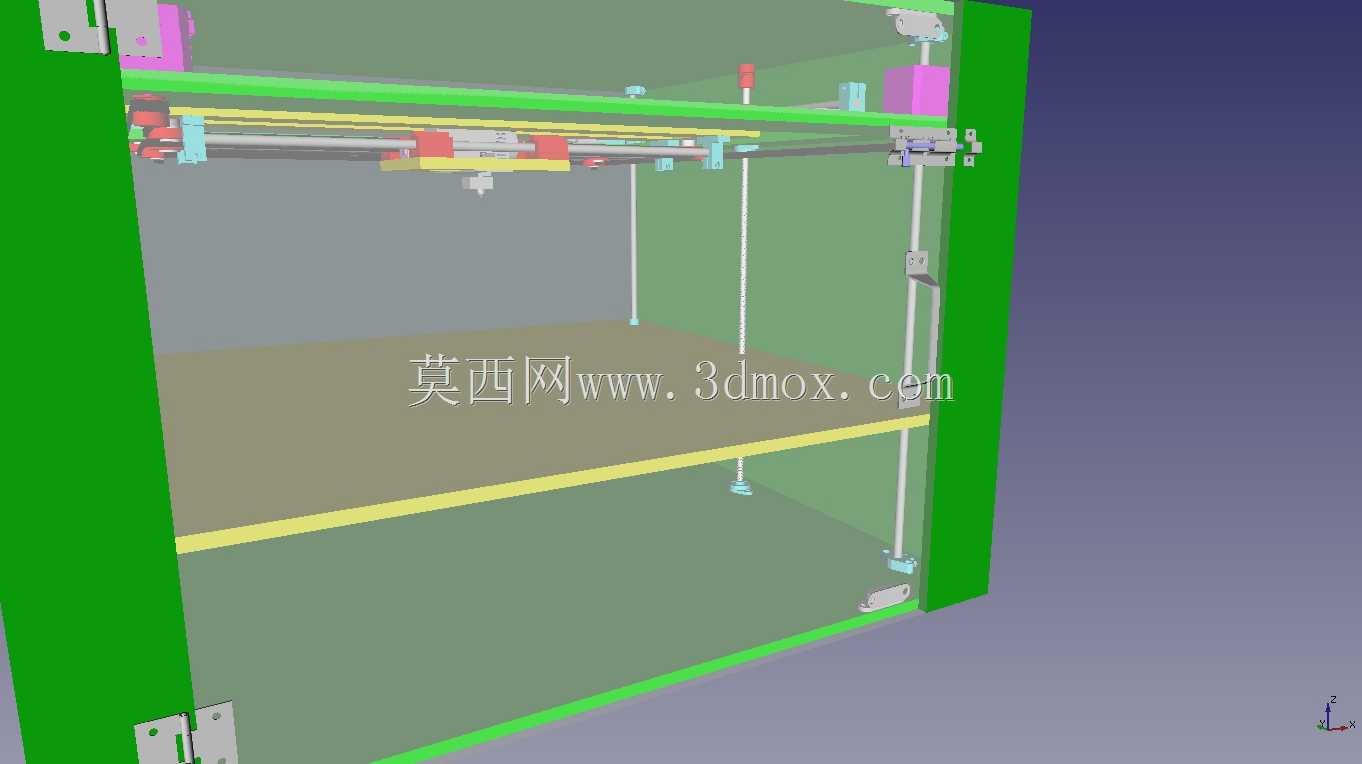

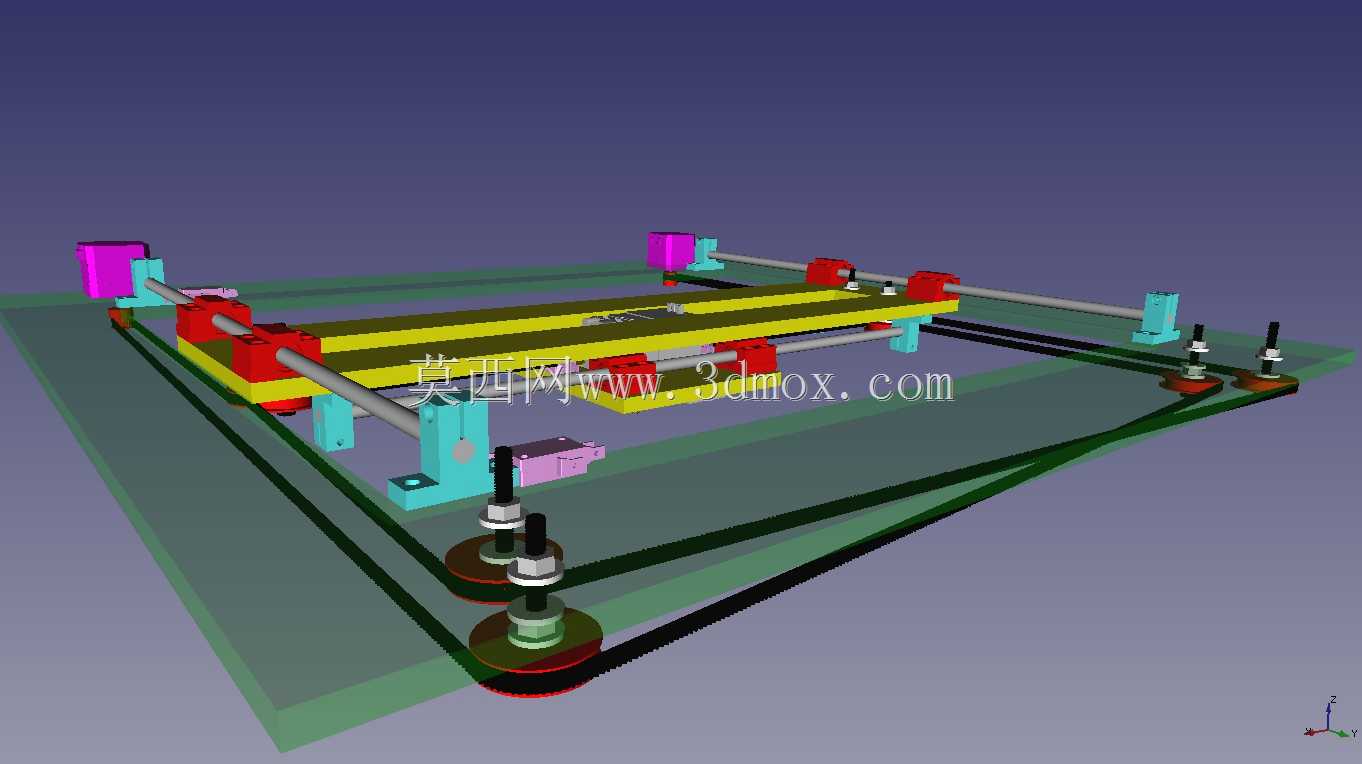

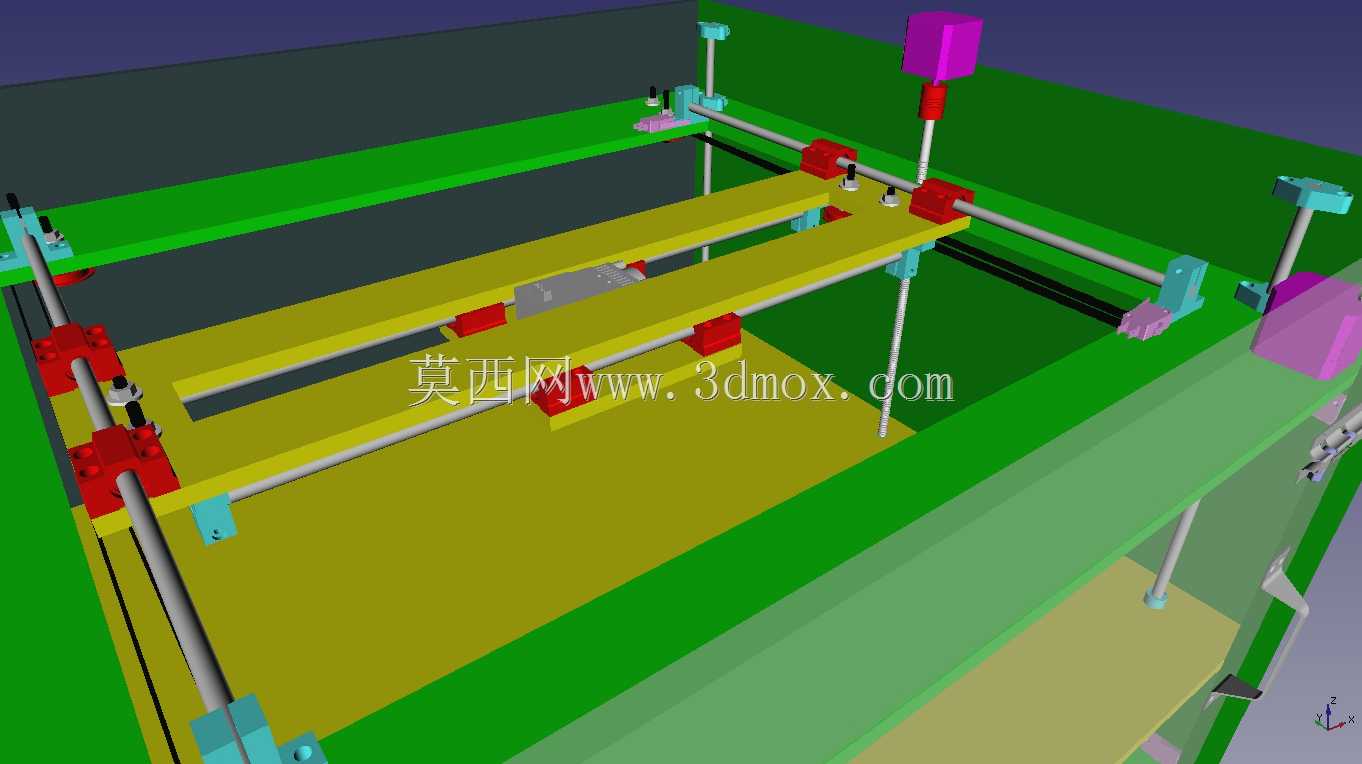

　　从功能特性来看，设备采用笛卡尔坐标系运动架构，X轴负责打印头的横向水平移动，Y轴负责成型平台的纵向水平移动，Z轴负责打印头的垂直方向升降，三个运动轴均采用光轴作为直线运动导向部件，配合同步带传动实现水平方向的高速往复运动，Z轴采用丝杆传动保证垂直方向的进给精度，避免层间错位问题。机架部分采用铝型材拼接搭配板材封护的结构，既保证整体框架的结构刚性，减少运动过程中的共振偏移，也能通过封护结构减少打印过程中外界气流对成型区域的温度干扰，降低翘边变形的概率。打印头组件集成了加热块、喉管、散热风扇与耗材送料机构，可实现耗材的稳定熔融与精准挤出，成型平台采用调平结构设计，可根据实际安装情况调整平台平面度，保证首层耗材的附着效果，避免打印过程中制件脱落。

　　设计过程中优先考虑了零部件的易加工与易装配属性，所有非标结构件均可通过常规机加工或3D打印自行制作，标准件全部采用市面通用规格，无需定制特殊配件，降低整体的搭建与维护成本。运动行程的设计兼顾了桌面设备的占用空间与实用成型尺寸，既不会因成型尺寸过大导致机架刚性不足、运动精度下降，也不会因尺寸过小无法满足常规零件的打印需求，设备整体的安装边界可适配常规书桌、工作台的摆放空间，无需额外预留过大的操作场地。走线布局沿型材槽道内布置，避免运动过程中线缆与运动部件发生干涉，所有运动部件的限位位置均设置了硬限位与软限位的双重防护，防止超程运动导致的结构损坏。

　　在结构细节处理上，X轴的传动同步带设置了张紧调节结构，可在长期使用出现皮带松弛时快速调整张紧度，保证传动精度；Z轴的丝杆与光轴采用平行度校准设计，避免升降过程中出现卡顿、层纹不均的问题；成型平台的调平结构采用点式调节，配合弹簧预紧，可在调整后长期保持平台平面度，无需每次打印前反复校准。设备的耗材进料端设置了导向结构，避免耗材弯折导致的送料不畅，散热风道的设计可对喉管上部进行持续冷却，防止耗材提前熔融造成堵头问题。整体结构没有冗余的复杂设计，所有部件都服务于稳定打印的核心需求，既适合作为3D打印设备的学习参考结构，也可直接基于该模型进行实物搭建与调试，各部件的装配间隙、安装孔位都按照实际装配公差进行设计，可直接导出工程图用于零部件加工。
