盘头十字槽M6细牙长杆紧固螺栓

　　在桌面级FDM3D打印机的运动框架搭建场景里，这类细牙长螺栓的使用频次远高于普通粗牙紧固件，毕竟打印机的X/Y轴载板、Z轴升降托架、挤出机安装座这些部位，既需要足够的连接强度抵消运动惯性带来的交变载荷，又要靠细牙螺纹的小螺距特性，实现安装位置的微调，避免粗牙螺纹每圈进给量过大导致的装配对位偏差。很多刚接触DIY设备组装的从业者容易忽略螺纹规格的匹配，总觉得只要公称直径对就能装，实际上M6规格下1.0螺距的细牙款，和同直径1.0螺距的粗牙款相比，螺纹升角更小，自锁性能更优，在设备持续运行产生的微幅振动环境下，不容易出现松脱移位，这一点对于需要长时间连续工作的桌面制造设备来说尤为关键。从结构设计的角度看，

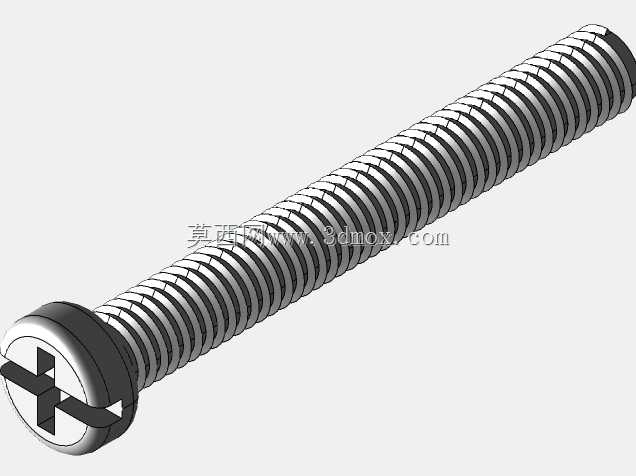

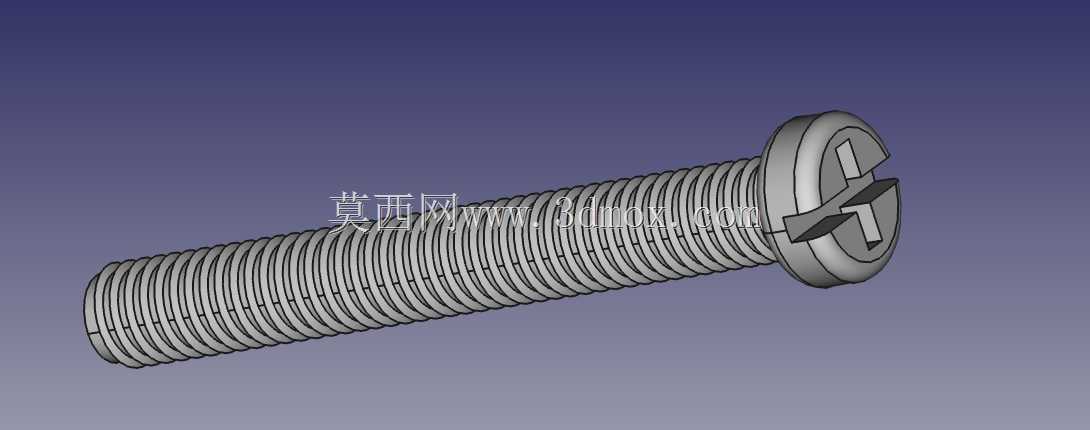

　　这款螺栓采用盘头十字槽的头部形式，并非随意选择：盘头的承压面面积比沉头、圆柱头更大，在安装到铝合金型材或者3D打印的塑料安装件上时，单位面积的压应力更小，不会因为拧紧力过大压溃塑料件表面，或是在铝型材的槽道边缘压出凹痕影响后续调整；十字槽的槽型适配普通十字螺丝刀就能完成装拆，不需要专用的内六角、梅花批头，在设备调试、后期维护更换零件的时候，不用特意准备特殊工具就能快速操作，大幅降低现场装配的工具门槛。尺寸边界上，50mm的杆长是经过实际装配验证的规格，既可以满足单层2020铝型材加10mm厚安装板再加防松垫片、螺母的总厚度连接需求，也能在需要双层叠装支架的场景下，留出足够的螺纹啮合长度，不会因为杆长过短导致啮合牙数不足，

　　受力时出现滑牙失效，也不会因为杆长过长，安装后突出螺母的部分过多，干涉运动部件的行程——很多DIY设备组装时出现的运动卡滞问题，追根溯源就是紧固件长度选择不当，突出的杆端刮蹭到同步带或者导轨滑块。设计建模的时候，螺纹部分的处理需要兼顾工程实用性和模型轻量化，不需要把每一圈牙型的微观细节都做完全写实的还原，毕竟这类紧固件的模型主要用于装配干涉检查、整机BOM表导出、装配动画演示，只要把螺纹的大径、小径、螺距参数做准确，头部的槽型尺寸、盘头直径厚度符合通用紧固件的尺寸公差，就能满足结构设计阶段的校验需求；如果是用于3D打印直接试制样件的场景，还要注意螺纹部分的建模公差，预留0.1-0.2mm的间隙，避免打印出来的螺纹和配套螺母无法旋合。

　　实际选型使用的时候，还要注意安装场景的载荷特性：如果是用于固定加热床这类持续受热的部件，要考虑不同材质的热膨胀系数差异，细牙螺栓的锁紧力虽然更稳定，但在高温环境下要配合弹簧垫圈或者螺纹胶使用，避免温度循环变化导致预紧力下降；如果是用于运动部件的导向辅助（部分DIY结构里会用长螺栓做临时光轴导向），还要注意杆部的直线度公差，普通冷镦工艺生产的螺栓杆部直线度虽然不如专用导向光轴，但在低速、轻载的调试场景下完全可以满足临时使用需求，等设备调试到位后再更换专用导向件即可，能大幅降低原型机的搭建成本。这类紧固件的应用场景也不局限于3D打印机，在小型自动化设备的传感器安装支架、桌面工装夹具的连接板、小型输送线的护板固定等场景下，这种规格的细牙盘头螺栓都能发挥很好的紧固效果，尤其是在安装空间有限，无法使用大规格扳手拧动六角头螺栓的位置，十字槽盘头的结构只需要正面操作就能完成拧紧，不需要侧面预留扳手空间，对紧凑结构的设计友好度很高。建模过程中还要注意头部和杆部的过渡圆角处理，不能做成直角相接，否则不仅实际生产时会出现应力集中，容易在头部和杆部的连接位置断裂，在装配干涉检查的时候，也会因为直角棱边的误判，导致预留的安装沉孔尺寸过大，影响连接强度。
