带安装垫块的8mm直线轴承固定座

这款带垫块的直线轴承固定座，是直线运动传动系统中常用的导向支撑部件，主要适配公称内径8mm的直线光轴使用，广泛应用于各类需要精准直线往复运动的工业设备场景中，比如小型自动化装配工位的滑台导向、3D打印设备的运动轴支撑、桌面型点胶机的行程导向、小型检测设备的位移平台搭建，以及非标自动化设备里的轻载直线运动模组配套，能够为光轴提供稳定的径向支撑，同时依托自带的垫块结构抬高安装基准，避免运动部件与安装底板发生干涉，保障直线运动的顺畅性与同轴精度。

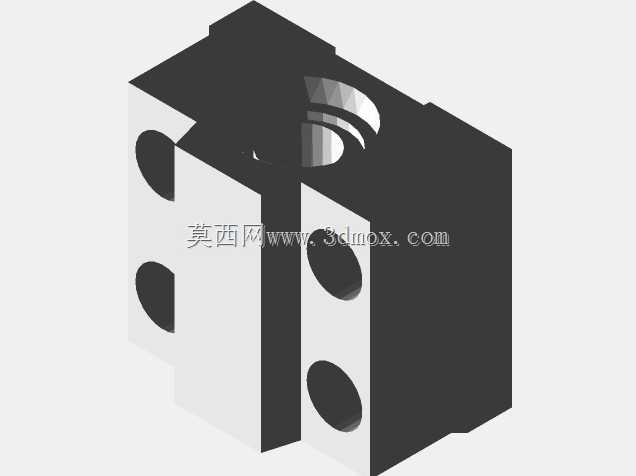

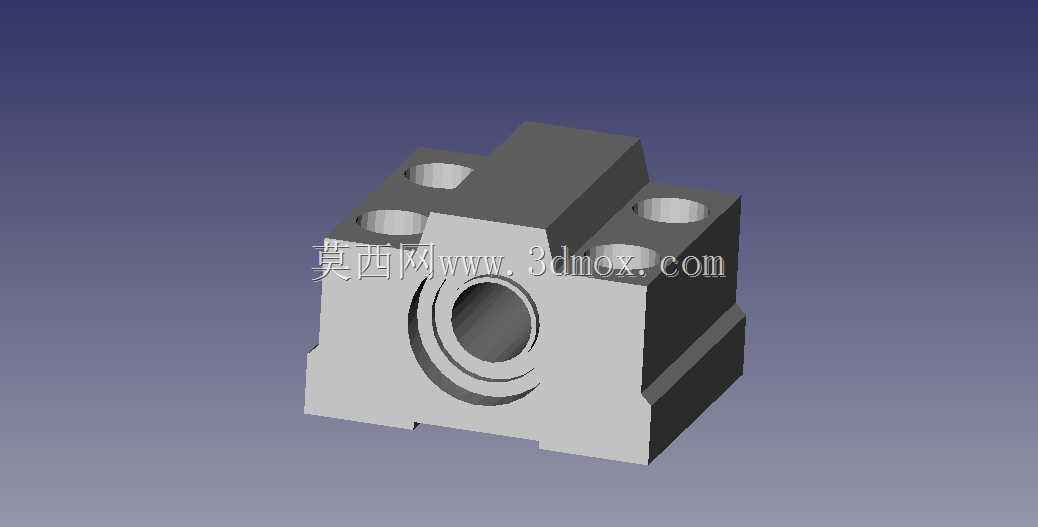

从功能特性来看，该部件将直线轴承的容纳腔体与安装垫块集成一体，省去了额外加装垫高垫片的调整工序，安装时直接通过座体上预留的四个沉头安装孔即可完成与设备基板的固定，沉孔设计能够让紧固螺丝的头部完全埋入座体内部，不会突出表面干扰运动部件的行程。中心的轴承安装孔与轴承外圈采用过盈配合设计，能够牢牢抱紧直线轴承外圈，避免设备运行过程中轴承出现外圈转动、窜动的问题，保障光轴在轴承内部滑动时的径向跳动量控制在极小范围内，满足轻载工况下的运动精度要求。

在设计思路上，这款固定座采用了对称式的结构布局，四个安装孔分别布置在座体的四个角位，受力均匀，安装后不会出现单侧应力集中的问题；垫块部分与轴承座主体为一体化结构，相比拼接式的垫高结构拥有更好的结构刚性，在承受额定径向载荷时不会出现垫块变形、座体倾斜的问题。座体的边角都做了小倒角处理，既能够去除加工产生的锐边毛刺，避免安装调试过程中划伤操作人员，也能够减少应力集中，提升部件的长期使用寿命。中心轴承孔的入口处设计有微小的导入倒角，压装直线轴承时能够顺利导向，不会刮伤轴承外圈的配合面，保障装配精度。

从安装边界与尺寸适配来看，该固定座适配的直线光轴直径为8mm，属于轻载直线传动的常用规格，座体整体的长宽高尺寸紧凑，不会占用过多的设备安装空间，四个安装孔的孔位间距符合小型直线滑台的通用安装标准，能够直接替换同规格的常规直线轴承座，不需要额外修改安装基板的孔位。垫块的垫高高度经过合理设计，既能够留出足够的间隙避让底板上的走线、其他小型元器件，也不会因为垫高过高导致整体重心上移影响运动稳定性，适配的运动行程不受座体本身限制，完全由配套光轴的长度决定，能够满足不同行程长度的轻载直线运动需求。在实际使用中，这类集成垫块的轴承座能够大幅降低装配调试的工作量，提升设备组装的效率，同时一体化的结构也减少了装配累积误差，让整套直线运动机构的运行精度更有保障。
