三轮电动车循环工况防滚笼架结构设计

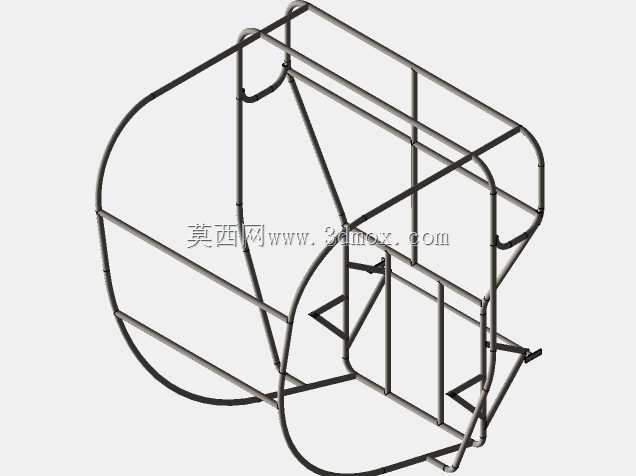

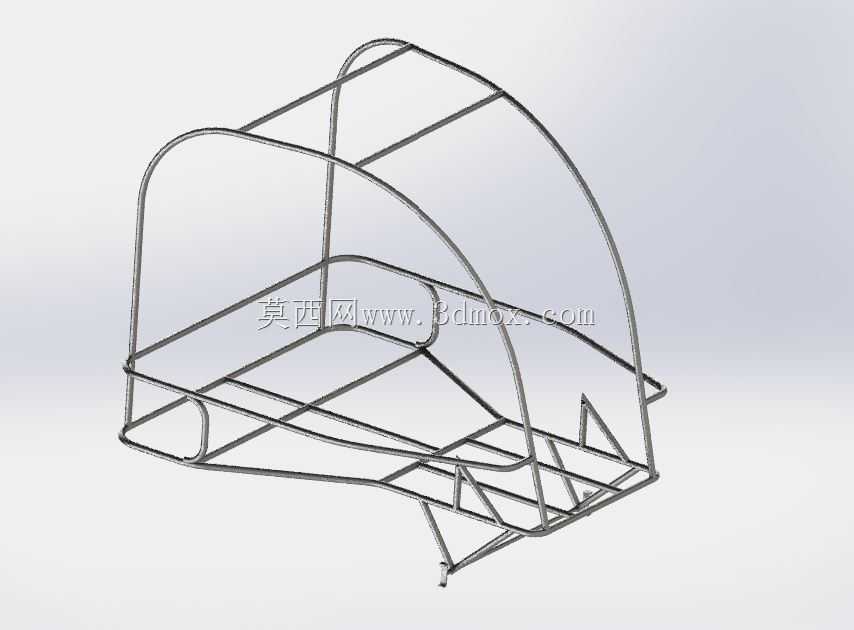

　　这款管架式防滚结构，主要适配小型电动三轮通勤、载运车型的驾乘舱防护需求，在城乡短途配送、社区接驳、景区低速观光这类场景下，车辆常面临窄路会车、坡道驻停、非铺装路面颠簸行驶的工况，一旦出现侧倾、翻覆风险，该结构可通过自身的管梁框架形成独立的安全防护腔体，避免驾乘人员被变形车体挤压，同时也能为车身上部提供足够的结构刚度，减少日常行驶中车架的扭转变形。从结构设计逻辑来看，整个框架采用连续弯管拼接的形式，没有多余的冗余支撑，所有弯折弧度都贴合驾乘舱的人体活动边界：前部弧形管梁沿着驾乘人员腿部前侧的活动空间向上延伸，既不会干涉转向操作的动作范围，也能在正面受冲击时分散传导受力；侧部的弧形立管从底部车架安装面一直延伸到顶部横梁，

　　形成侧围的主要受力支撑，侧翻时最先接触地面的管段做了连续圆弧过渡，避免应力集中在焊接节点处；底部的横向连接管则完全贴合原有车架的安装点位，不需要对原车底盘做额外的打孔改制，安装时直接通过U型螺栓与底盘纵梁固定即可，适配不同宽度的同类型三轮车型底盘。在尺寸边界的把控上，整个防滚笼的顶部高度控制在驾乘人员坐姿头顶以上120mm到150mm的区间，既保证翻覆时头顶有足够的溃缩缓冲空间，也不会因为架体过高导致整车重心上移，影响低速行驶的稳定性；架体的侧向宽度比驾乘舱两侧各宽出30mm左右，侧翻时管架先于车身覆盖件接触地面，避免塑料覆盖件直接碎裂刺入舱内；前部的管梁预留了挡风玻璃、仪表台的安装位置，下部的斜向支撑管避开了踏板、

　　刹车转把的操作空间，日常驾驶时腿部左右活动、转向打方向都不会碰到架体。结构受力层面，所有管梁的连接节点都采用三角形支撑补强，在底部与车架连接的位置、顶部横梁与侧立管的交接位置，都加焊了短斜管形成三角稳定结构，避免管架受冲击时出现节点开焊、管梁弯折的情况；管体的弯折半径统一控制在管径的3倍以上，减少弯管加工时的管壁减薄问题，保证弯管段的结构强度与直段保持一致。不同于全封闭车身的防撞结构，这种开放式管架防滚笼的自重更轻，不会给小型电动三轮车增加过多的负载，对续航里程的影响可以控制在极低范围，同时开放式的结构也不会遮挡驾乘人员的侧向视野，在狭窄街巷穿行时更便于观察周边路况。日常使用中，该架体除了防滚防护的核心功能，

　　也可以作为后期加装遮阳棚、雨帘、外置储物挂架的基础承载结构，不需要额外在车身其他位置打孔固定附属配件，所有附加载荷都可以通过防滚笼的管梁直接传导到底盘车架上，避免覆盖件受载开裂。设计过程中也充分考虑了加工落地的可行性，所有管段的弯折角度都适配常规弯管机的加工范围，没有特殊的异形弯折工艺，焊接节点都处于便于操作的外露位置，不需要复杂的工装夹具就能完成组焊，普通的机械加工门店都可以完成生产制作，安装时也不需要专业的设备，两个人配合半小时左右就能完成整车的装配固定，后期维护也十分便捷，如果出现单根管段变形，只需要切割替换对应管段重新焊接即可，不需要整体更换整个架体，降低了使用过程中的维护成本。针对不同使用场景的需求，该架体的管梁上也预留了多个标准化的安装孔位，可以根据使用需求加装安全带固定点、侧面防撞缓冲垫、顶部置物架等附属配件，不需要二次钻孔破坏管体的结构强度，孔位的位置都经过受力校核，保证附加配件安装后的受力可以均匀分散到整个框架结构上，不会出现局部应力过大导致的管梁变形问题。
