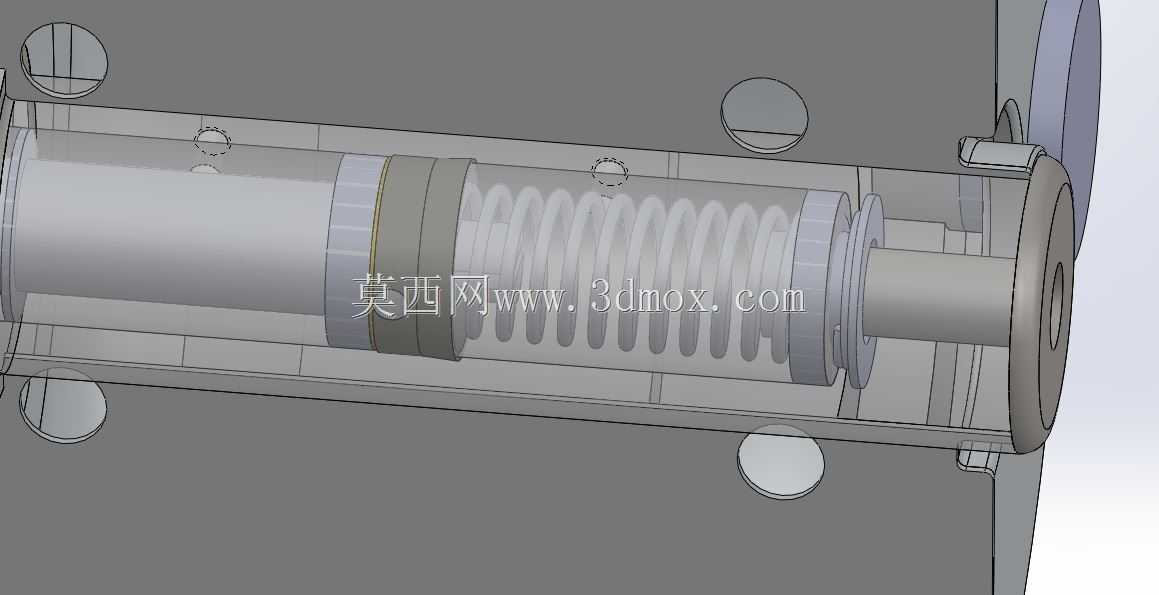

内置弹簧式直线缓冲执行组件结构

　　从剖面结构能看到，这套组件核心是做直线方向的缓冲与复位动作，在自动化产线的工件阻挡工位、小型气动执行终端、工装夹具的缓冲限位场景里都能用到，日常设备运行中，执行端伸出接触工件时，内置的圆柱压缩弹簧会逐步吸收冲击动能，避免刚性碰撞打坏工件表面或者损伤设备传动部件，当外部驱动力撤去后，弹簧的预压缩力会推动活塞杆自动回到初始位置，不需要额外配置复位动力源，能简化配套气路或者电路的设计。设计的时候首先考虑的是安装适配性，外部缸体采用方形截面的型材结构，四个角预留的沉头安装孔可以直接通过内六角螺丝固定在设备安装板上，不需要额外做转接支架，安装孔的孔距按照常规小型执行组件的通用安装尺寸做的匹配，能直接替换同规格的常规气缸缓冲段，

　　降低设备改造成本。缸体内部做了两级导向结构，靠近输出端的位置配了耐磨导向环，和活塞杆的配合间隙控制在0.02mm以内，既能保证活塞杆直线运动的时候不会出现偏摆卡滞，也能阻挡外部的粉尘、切削碎屑进入缸体内部磨损弹簧和内壁，延长组件的整体使用寿命。弹簧的选型是整个结构的核心，根据常规工位需要的缓冲力大小，选了等节距圆柱压缩弹簧，弹簧的预压缩量在初始装配状态下就预留了15%的总行程，保证复位的时候不会出现到位卡顿，弹簧的两端都做了并圈磨平处理，和两端的弹簧座贴合面积更大，受力的时候不会出现偏斜，避免弹簧长期受力不均出现永久变形。活塞杆的输出端做了平端面设计，接触工件的时候受力均匀，不会因为局部应力集中刮伤工件表面，

　　尾端的限位卡簧槽用来安装轴用挡圈，限制活塞杆的最大伸出行程，防止活塞杆在弹簧力作用下脱出缸体。整个组件的内部腔体做了贯通式设计，运动过程中腔体内的空气可以通过缸壁上预留的小孔自由进出，不会形成气阻影响动作响应速度，这些排气孔的位置特意避开了安装贴合面，安装的时候不会被安装板堵住，也不需要额外接排气消音元件，结构更简洁。实际装配的时候，所有内部零件都从缸体的一端装入，依次装入前端导向环、活塞杆、前弹簧座、弹簧、后弹簧座，最后装入后端端盖用卡簧固定，装配工序简单，后期维护的时候只需要拆开端盖就能更换内部磨损的弹簧或者导向环，不需要整体报废组件，能降低设备的后期维护成本。在做结构校核的时候，特意把活塞杆的行程和弹簧的有效压缩行程做了匹配，

　　活塞杆运动到最大缓冲位置的时候，弹簧还有10%的剩余压缩量，不会出现弹簧并圈压死的情况，避免弹簧受到超过极限的压缩力断裂。缸体的内壁粗糙度控制在Ra1.6，既能减少和导向环之间的摩擦阻力，也能保证导向环的磨损速度控制在合理范围，按照每天8小时的设备运行时长算，正常工况下导向环的使用寿命能达到两年以上。这套结构没有复杂的异形零件，所有零件都可以通过常规的车削、铣削工艺加工，不需要开模或者特殊加工设备，小批量制作的时候成本很低，适合非标设备设计的时候直接选用或者参考改型，针对不同的缓冲力需求，只需要更换不同刚度的弹簧就能适配不同的工位负载，不需要改动外部的安装尺寸和其他零件结构，通用性很强。
