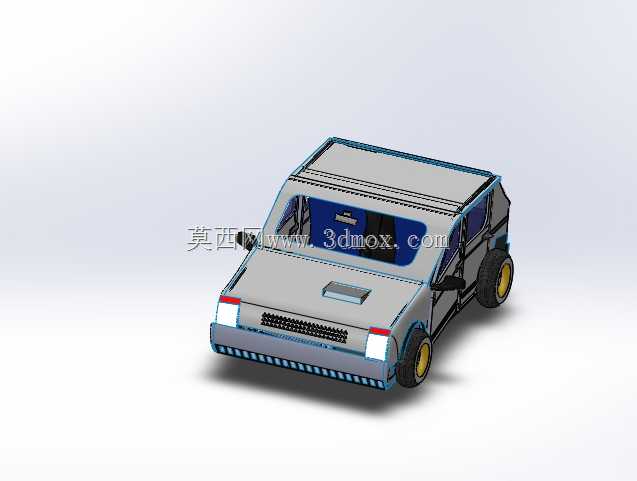

这套小型乘用车辆的全拆解结构设计,覆盖了从行走系统到底盘框架、从车身覆盖件到操纵机构的全部核心部件,所有零件的装配边界都经过逐一核对,避免实际组装时出现干涉问题。日常应用场景可覆盖个人短途代步、小型场地通勤、非道路区域的短途转运需求,区别于量产乘用车辆的标准化设计,这套结构在设计时优先考虑了零件的易加工性,多数钣金件、结构件都可通过常规的机加工、钣金弯折工艺完成制作,不需要依赖大型整车冲压生产线,适合小批量定制或者个人改装场景参考。

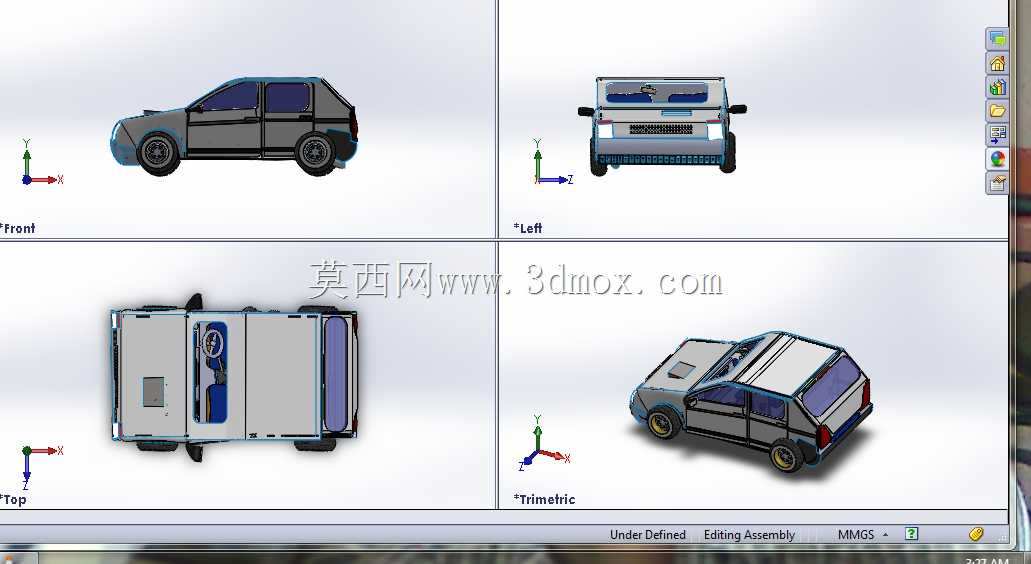

设计过程中最先敲定的是底盘的轮距与轴距参数,轮距设定为1200mm,轴距设定为1800mm,整体外廓长度控制在2600mm以内,宽度控制在1400mm以内,这样的尺寸边界既可以保证车内预留出单排双座的乘坐空间,也能让整车在狭窄的乡村道路、厂区内部道路灵活转向,最小转弯半径可以控制在4.5m以内,适配狭窄场景的通行需求。底盘框架采用矩形钢管焊接结构,主纵梁选用40603mm的冷轧矩形管,横梁选用40402mm的矩形管,在安装动力总成、悬架固定点的位置都额外焊接了3mm厚的加强衬板,避免长期行驶出现应力集中导致的框架变形。
行走系统的设计参考了微型代步车的成熟结构,四个车轮均采用独立的摆臂连接结构,搭配螺旋弹簧与阻尼筒组成的减震单元,既可以过滤非铺装路面的颠簸,也能控制整车的制造成本;车轮轮毂选用常规的10寸微型车轮毂,配套的轮胎外径为420mm,轮胎与轮拱之间预留了80mm的跳动行程,避免满载颠簸时轮胎与车身覆盖件发生剐蹭。转向系统采用齿轮齿条式转向结构,转向柱与方向盘的安装角度设定为27度,符合多数驾乘人员的操作习惯,转向拉杆的球头安装位置经过反复调整,转向过程中左右轮的转角差符合阿克曼转向几何要求,减少转向时的轮胎磨损。

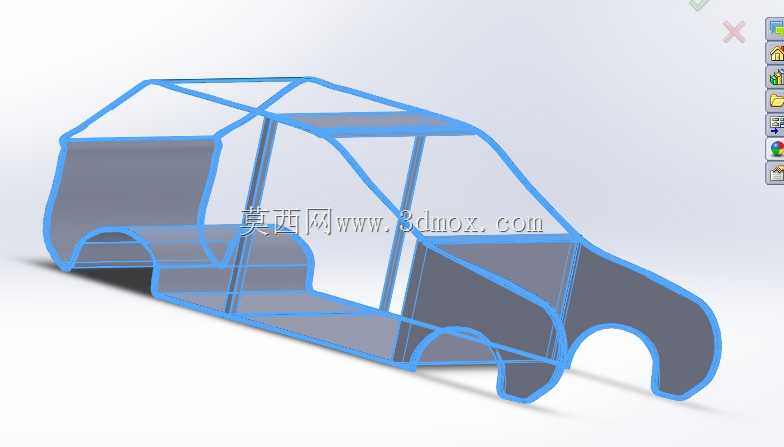

动力总成的安装位置布置在后轴前方的底盘中部区域,安装支座预留了三孔位的调节余量,可以适配不同尺寸的小型动力单元,不管是小型内燃机组还是电驱动总成都可以在这个安装位完成固定,动力输出端通过传动机构连接后轴差速器,传动路径的长度控制在600mm以内,减少传动过程中的动力损耗。车身覆盖件采用分块式设计,所有外覆盖件都通过螺栓与底盘框架、内部加强支架连接,不需要焊接固定,后期如果出现覆盖件损坏,可以单独拆卸更换,不需要对整体车身做切割修复;车门、前舱盖、车顶部件都设计了对应的定位卡扣与安装孔位,装配时可以通过定位孔快速对齐,减少组装时的调整工作量。
操纵机构的踏板组布置在驾驶位前方的底板区域,油门、制动踏板的间距设定为120mm,踏板的踩踏行程分别控制在60mm与80mm,踏板面做了防滑纹理设计,鞋底沾有泥水时也不容易出现打滑问题;座椅安装位预留了前后150mm的调节滑轨安装空间,可以适配不同身高的驾乘人员调整坐姿,座椅靠背的角度调节范围设定在95度到120度之间,兼顾驾驶时的支撑性与临时休息的舒适性。整车的线束走向都设计了专门的走线槽,所有线束都沿着底盘纵梁内侧布置,通过卡扣固定在框架上,避免线束外露被剐蹭破损,线束穿过钣金件的位置都预留了橡胶护圈的安装位,防止钣金锐边割破线束绝缘层。

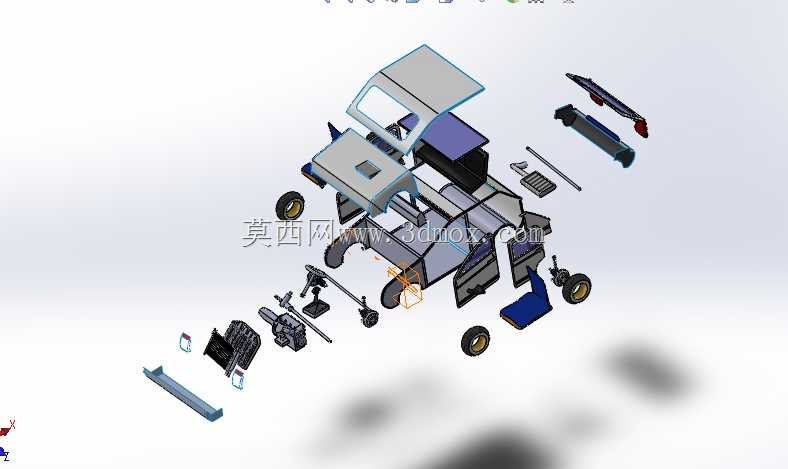

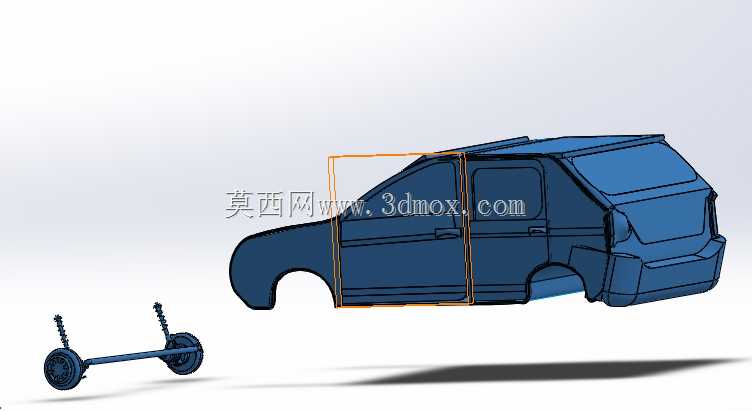

拆解状态的结构展示可以清晰看到每个部件的装配层级,从最外侧的覆盖件到内部的结构支架,再到底盘的行走、传动部件,每个零件的连接方式、固定位置都做了明确的结构表达,不管是用于整车结构的教学演示,还是个人自制车辆的结构参考,都可以直接对应到每个零件的实际加工尺寸与安装要求,不需要再额外做装配关系的逆向推导。设计时也充分考虑了日常维护的便利性,需要定期检查的制动管路、传动部件、滤芯等易损件的安装位置都预留了足够的操作空间,不需要拆解大量周边部件就可以完成维护操作,降低后期的使用维护成本。
