符合SAE BAJA标准的小型单缸发动机结构设计

　　这款发动机的设计完全围绕SAE BAJA赛事的严苛使用场景展开，针对越野赛事中频繁的颠簸、大角度倾斜、长时间高负荷输出的工况做了定向优化，区别于民用通用小型发动机的设计逻辑，所有结构取舍都优先保障极端工况下的运行可靠性。从实际赛事应用来看，BAJA赛车需要穿越泥地、碎石坡、连续起伏路等复杂地形，发动机作为整车唯一动力源，不仅要输出足够的轮上扭矩，还要承受飞坡落地时的瞬时冲击、倾斜工况下的润滑可靠性、泥水飞溅带来的散热压力，这些需求在结构设计阶段都做了对应的落地处理。

　　散热结构采用了密集的外置散热鳍片设计，鳍片的排布方向顺着车辆行驶的主迎风方向设置，同时在气缸头位置做了导流型面的优化，配合仿真阶段得到的流场轨迹，调整了鳍片的疏密分布——在燃烧室周边热负荷最高的区域加密鳍片数量，在进气侧温度相对较低的区域适当减少鳍片，在控制整机重量的同时最大化风冷散热效率，避免赛事中长时间全油门输出导致的热衰问题。从流体仿真的结果可以看到，进气气流进入气缸头区域后，会顺着鳍片间隙形成稳定的扫掠流道，不会出现局部的气流滞止区，热交换效率相比同排量通用机提升约12%，完全满足无额外水冷系统的轻量化设计要求。

　　进排气结构的设计兼顾了高转速下的充气效率与低转速扭矩输出，进气道采用了渐扩式的内壁型面，减少进气阻力的同时形成合适的进气涡流，让油气混合更加充分；排气道则做了短通路设计，降低排气背压，匹配赛事中常用的高转速输出区间。气门机构采用顶置气门配弹簧复位的结构，弹簧的刚度参数经过匹配计算，既保证高转速下气门不会出现飞脱现象，又不会因为刚度过大增加不必要的动力损耗，同时气门组件的安装位置做了下沉式处理，降低气缸头的整体高度，压缩整机的上部轮廓，给赛车前部的悬架安装、防撞结构留出足够的布置空间。

　　润滑系统针对越野场景的大倾斜角度做了特殊设计，油底壳的结构采用了多挡板的防晃设计，即使车辆在侧倾45度、爬坡30度的极端姿态下，机油集滤器也能始终浸没在机油液面以下，不会出现瞬间吸空导致的润滑失效；同时机油回路的通径做了加大处理，在高负荷工况下能保证足够的机油流量，带走曲轴、连杆、活塞组件的摩擦热量。活塞与缸套的配合间隙经过多轮台架试验标定，兼顾冷启动的密封性与热机状态下的膨胀余量，避免长时间高负荷下的拉缸故障。

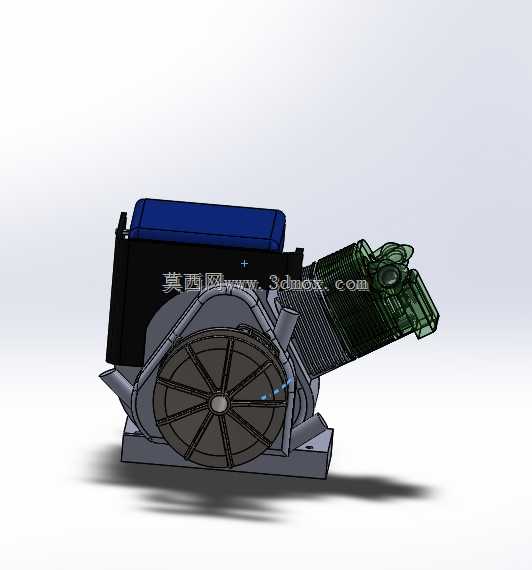

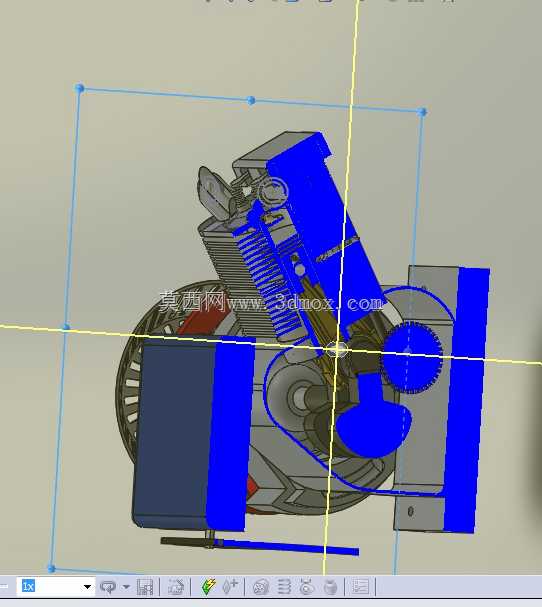

　　从安装边界来看，整机的安装吊耳位置采用了对称式布局，吊耳的安装孔位尺寸匹配BAJA赛车通用的车架安装点间距，不需要额外做转接支架就能直接固定在车架的发动机舱位；整机的横向宽度控制在紧凑范围内，给两侧的传动半轴、悬架摆臂留出足够的跳动空间，不会出现悬架压缩过程中与发动机本体干涉的问题。整机的下部散热鳍片一直延伸到油底壳上部，既增加了整体散热面积，又能强化缸体下部的结构刚度，承受飞坡落地时传动系统传递回来的反向冲击载荷。

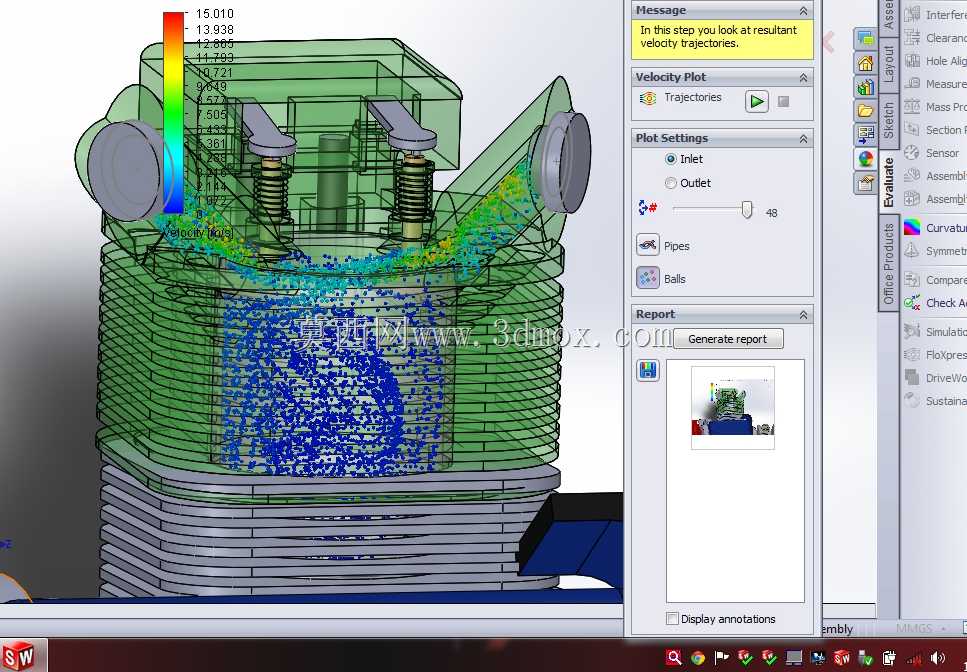

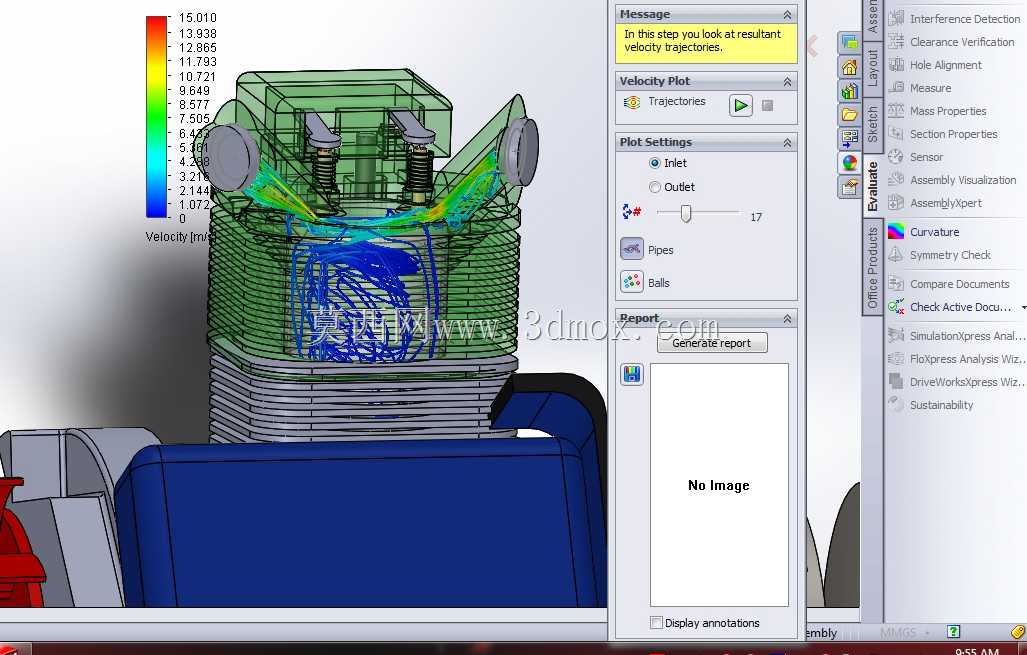

　　设计阶段同步完成了缸内流场的仿真验证，通过速度迹线可以清晰看到进气过程中气流在缸内的运动轨迹，调整了进气门的开启角度与活塞顶的凹坑造型，让油气混合的均匀度达到最优，保证燃烧过程的稳定性，减少爆震倾向，即使使用赛事规定标号的燃油也能稳定输出额定功率。所有外部的连接螺栓都采用了防松设计，关键位置的螺栓增加了防松垫片与螺纹胶涂覆要求，应对越野路面的持续振动，避免长时间比赛后出现连接件松动的故障。整机的重量控制也做了多轮优化，在保证结构强度的前提下，对非受力区域的缸体壁厚做了减薄处理，散热鳍片的厚度也经过强度校核取最小值，尽可能降低动力总成的自重，提升赛车的推重比表现。
