双色镜腿无框光学眼镜结构设计

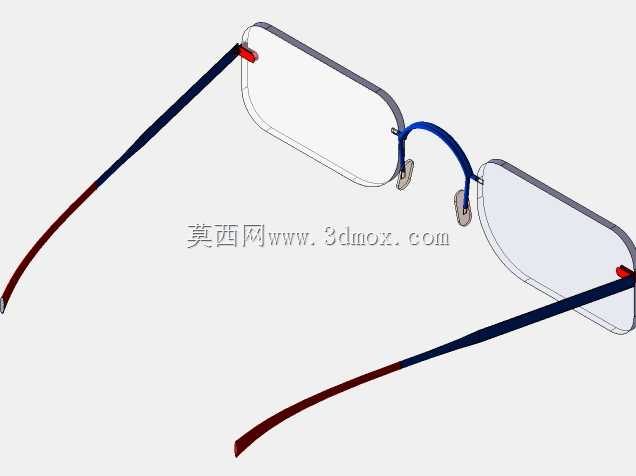

　　日常穿戴类光学配件的结构设计中，无框眼镜的结构合理性直接决定佩戴舒适度与长期使用可靠性，区别于全框、半框镜架的包裹式固定逻辑，无框结构需要在镜片本身无额外框体支撑的前提下，实现镜腿开合、鼻托承重、外力缓冲的全部功能，对连接点位的受力分布设计要求极高。这款无框眼镜采用镜腿直接与镜片侧边点位锁接的固定方案，镜桩位置没有额外的框体过渡，镜片边缘完全裸露，既保留了无框款式轻量化、视觉通透的外观优势，也通过连接点位的结构优化解决了传统无框镜架易松动、镜片受力易崩边的常见问题。从实际应用场景来看，这类无框镜架多用于日常屈光矫正佩戴、轻度装饰性穿搭场景，适配日常通勤、办公、室内活动等多数低强度外力接触场景，设计过程中需要充分考虑佩戴时的受力路径：

　　鼻托位置承担镜架整体70%以上的垂直向下重力，两侧镜腿挂耳位置承担剩余的重力与水平方向的夹持力，镜桩连接点位则需要承接镜腿开合时的扭转力、意外触碰时的侧向冲击力，因此连接点位的衬套设计采用了软质缓冲材质嵌件，锁接螺丝与镜片开孔之间预留0.12mm的缓冲间隙，避免硬接触直接传导至镜片导致应力开裂。镜腿部分采用分段式结构设计，前段靠近镜桩的位置采用刚性较高的材质保证开合定位精度，后段挂耳位置采用韧性更好的材质贴合耳后轮廓，双色分段的设计除了外观区分作用外，也通过材质性能的分区匹配，实现前段支撑、后段贴合的功能需求，镜腿开合角度设置为内收15度至外展95度的活动区间，既满足不同头围用户的佩戴夹持需求，也避免外展角度过大导致镜腿塑性变形。

　　鼻托部分采用独立铰接的托叶结构，托叶角度可随鼻梁轮廓自适应调整，托叶与支架之间的铰接阻尼设置为0.2N·m，保证佩戴时托叶完全贴合鼻梁接触面，不会出现滑动压痕，同时长期使用也不会出现铰接松脱导致的镜架下滑问题。外形尺寸方面，单镜片有效光学区宽度设置为52mm，镜片高度30mm，两侧镜桩连接点位的中心间距为18mm，适配多数亚洲成年人的瞳距范围，镜腿总长度145mm，后段挂耳弯曲位置距离镜桩端点105mm，匹配多数人耳位与眼部的水平距离，安装边界上，镜片开孔位置距离镜片边缘最小距离为3.5mm，保证开孔处的镜片结构强度，锁接螺丝采用M1.2规格的细牙螺丝，拧紧力矩控制在0.08N·m，既保证连接紧固性，也不会因力矩过大压裂镜片。

　　设计过程中还充分考虑了日常使用中的意外受力场景，比如单侧镜腿意外受外力拉扯时，镜桩位置的连接结构会先产生微小的弹性形变卸除冲击力，不会直接将拉力传导至镜片开孔位置，镜腿后段的韧性材质也能在受到挤压时产生一定程度的弯曲变形，外力卸除后自动恢复原状，减少意外形变导致的镜架报废概率。区别于传统有框镜架的尺寸公差控制逻辑，无框镜架的连接点位位置公差需要控制在±0.05mm以内，否则会出现两侧镜腿不对称、镜片安装后应力集中的问题，建模过程中需要先完成镜片光学区的曲面构建，再基于镜片的边缘轮廓确定连接点位的坐标，之后反向推导镜桩、镜腿、鼻托支架的结构尺寸，保证所有连接点位与镜片完全贴合，不会出现装配间隙导致的松动问题。
